레이저 스캐너

레이저 스캐너 요약정보 및 구매

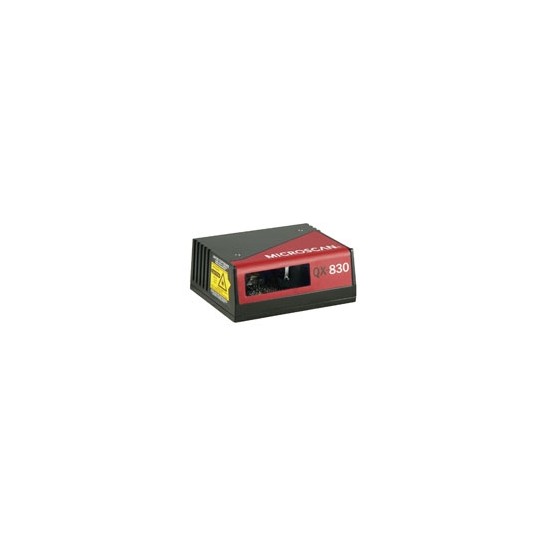

QX-830 시리즈

▶ 소형 산업용 레이저 바코드 스캐너

제조사 OMRON
판매가격 전화문의
배송비결제 주문시 결제

상품의 재고가 부족하여 구매할 수 없습니다.

상품 상세설명

Features

• 읽기 속도 / 초 : 300~1400 검색

• 읽기 범위 : 25~762mm

• Ethernet TCP / IP EtherNet / IP 통신 타입을 라인업

• 보호 구조 : IP54



QX-830 시리즈 특징 2

ESP® 손쉬운 설치 프로그램 :
단일 포인트 형 소프트웨어 솔루션으로 모든 오므론 마이크로 스캔 리더 설정을 빠르고 쉽게 할 수 있습니다.

QX-830 시리즈 특징 3

EZ 버튼 :
리더의 설치 및 설정을 컴퓨터없이 할 수 있습니다.

QX-830 시리즈 특징 4

LED 표시기 :
성공적으로 읽기가 행해지고있는 경우에는 작동 표시 등의 녹색 LED가 깜박입니다.

QX-830 시리즈 특징 5

QX 플랫폼 :
빠른 연결 시스템 및 X-Mode 기술로 쉽게 연결, 고성능 읽기가 가능합니다.

고성능 읽기

매우 높은 읽기 능력에 따라 최고 762mm의 거리의 바코드를 최고 254mm의 빔 폭에 확실히 읽을 수 있습니다.

실시간 피드백

스캐너 측면의 LED 표시등과 전면 창문으로 보이는 녹색의 LED가 점멸하여 스캐너의 동작을 시각적으로 확인할 수 있습니다. 녹색 LED의 점멸은 스캐너 본체의 어느 방향에서도 확인하실 수 있습니다.

Ethernet 프로토콜

고속 통신을 위해 Ethernet TCP / IP와 EtherNet / IP가 탑재 된 타입도 라인업하고 있습니다.

유연한 위치 조정

컴팩트 한 바디에 의해 위치 조정을 유연하게 할 수 있습니다.

응용 사례

• 경공업에서 중공업에 이르기 모든 생산 환경
• 컨베이어
• 포장 / 분류
• 전자 제품 제조 라인
• 기계 장치에 임베디드

QX-830 : 판독 코드

QX-830 시리즈 특징 11
Lineup

※ ◎ 표시 또는 회색 배경 표기의 기종은 표준 재고 기종입니다. 무 표시 (주문 생산 기종)의 납기에 대해서는 거래 대리점에 문의하십시오.

레이저 스캐너




스캔 방식 읽기 영역 통신 형식
싱글 저밀도 (Low Density) 시리얼 * 1 FIS-0830-0001G
중 밀도 (Middle Density) FIS-0830-0002G
고밀도 (High Density) FIS-0830-0003G
래스터 저밀도 (Low Density) 시리얼 * 1 FIS-0830-0004G
중 밀도 (Middle Density) FIS-0830-0005G
고밀도 (High Density) FIS-0830-0006G
저밀도 (Low Density) / 수지 창 FIS-0830-0010G
싱글 저밀도 (Low Density) 시리얼 * 2 + Ethernet FIS-0830-1001G
중 밀도 (Middle Density) FIS-0830-1002G
고밀도 (High Density) FIS-0830-1003G
래스터 저밀도 (Low Density) 시리얼 * 2 + Ethernet FIS-0830-1004G
중 밀도 (Middle Density) FIS-0830-1005G
고밀도 (High Density) FIS-0830-1006G
저밀도 (Low Density) / 수지 창 FIS-0830-1010G

* 1 : RS-232, RS-422, RS-485 지원
* 2 : RS-232 지원

액세서리


종류 형식
QX-1 인터페이스 장치 98-000103-02
QX 통신 케이블, 일반, M12 12 핀 소켓 (나사 식) ~ M12 12 핀 플러그 (나사 식), 3m 61-000148-02
QX 통신 케이블, 일반, M12 12 핀 소켓 (나사 식) ~ M12 12 핀 플러그 (나사 식) 1m 61-000162-02
QX 통신 케이블, 호스트, 시리얼, M12 12 핀 소켓 (나사 식) -DB-9 소켓, 1m 61-000153-02
QX 통신 케이블, 호스트, 시리얼, M12 12 핀 소켓 (나사 식) -DB-9 소켓, 3m 61-000164-02
QX 통신 케이블, 호스트, 시리얼, M12 12 핀 플러그 (나사 식) -DB-9 소켓, 1m 61-000152-02
QX 통신 케이블, 호스트, 시리얼, M12 12 핀 플러그 (나사 식) -DB-9 소켓, 3m 61-000165-02
QX 통신 케이블, 호스트, Ethernet, M12 8 핀 플러그 (나사 식) ~ RJ45, 1m 61-000160-03
QX 통신 케이블, M12 12- 핀 플러그 ~ M12 12- 핀 소켓 ~ DB-25 플러그 Turck 커넥터 61-000172-02
QX 통신 케이블, M12 12 핀 플러그 & M12 12 핀 소켓 ~ MS- 연결 210 (RS-232), 2m 61-000158-03
QX 통신 케이블, M12 12 핀 플러그 (나사 식) ~ 플라잉 리드, 3m 61-000166-02
QX 통신 케이블, M12 12 핀 플러그 및 소켓 - IB-131, RS-232, 2m 61-000159-03
QX 통신 케이블, M12 12 핀 소켓 ~ IB-131, RS-232 / RS-485, 2m 61-000159-04

전원


종류 형식
전원 AC100-240V DC + 24V M12 12 핀 소켓 97-000012-01
QX 전원 24V M12 12 핀 플러그 미국 / 유로 플러그 97-000012-04

설치 커넥터


종류 형식
QX-830 / -870 용 장착 플레이트 키트 98-500006-01
QX-830 용 직각 미러 키트 98-200026-02
QX-830 / -870 용 152mm (6 인치) 장착 암 키트 / 어댑터 98-000016-01
설치 암 연장 키트, 152mm (6 인치) 전 리더 지원 98-000037-01
QX 시리즈 용 L- 브래킷 키트 98-000148-01
설치 스탠드베이스 플레이트 키트 98-000054-01
트리거 커넥터 4 핀 플러그 (나사 식 단자 필드 - 배선 가능) (자기 배선) 20-610024-01
Specifications



적용 코드 표준 Code 39, Codabar, Code 93, Interleaved 2 of 5 Code 128, PDF417, Micro PDF417,
Pharmacode, UPC, GS1 Databar
응용 프로그램 표준 EAN-128, AIAG
읽기 성능 미러 타입 회전, 10면
옵션의
래스터 미러 이미지
2 °의 호 또는 8 인치 (203mm)에서 0.500 인치 래스터 높이에 걸쳐
10 개의 래스터 주사선
스캔 속도 300 ~ 1400 스캔 / 초 범위에서 조정 가능 초기 값 : 500 / 초
스캔 폭 각도 60 ° (대표 값)
피치 각도 최대 ± 50 °
스큐 각 최대 ± 40 °
기호의 대비 655nm 파장시 25 % 이상의 절대 명암 차이
인터페이스 통신 사양 RS-232, RS-422, RS-485, Ethernet *
프로토콜 지점 간, RTS / CTS에 의한 지점 간 XON / XOFF에 따라
지점 간, RTS / CTS 및 XON / XOFF 의한 지점 간
멀티 드롭 데이지 체인 사용자 정의 멀티 드롭, Ethernet TCP / IP EtherNet / IP
기능 사양 입력 1 / 트리거 /
신규 마스터
광 절연 정격 4.5 ~ 28V (DC24V에서 13mA) 새 마스터는 시그널 그라운드에서 (-)
출력 1/2/3 광 절연 정격 1 ~ 28V (DC24V에서 I CE <100mA 전류는 사용자가 제한)
전원 사양 DC28V에서 7.5W (최대), DC10 ~ 28V, 최대 리플 200mV pp, DC24V에서 180mA (대표 값)
광원 유형 레이저 다이오드
출력 파장 655nm
빔 확산 각도 0.4mrad (대표 값)
펄스 시간 40 ~ 186μs
최대 출력 1.75mW
안전 교실 가시 레이저 IEC 60825-1 클래스 2
환경 사양 주위 온도 범위 동작시 : 0 ~ 50 ℃, 보존시 : -40 ~ 75 ℃
주위 습도 범위 90 % 이하 (단, 결빙 · 결로하지 않을 것)
보호 구조 IP54
수명 50,000 시간 (25 ℃)
질량 약 212g
외형 크기 34.7mm (H) × 65.7mm (D) × 87.8mm (W)
적용 안전 기준 FCC, UL / cUL, CE, CB
재질 (케이스) 알루미늄 다이 캐스팅



* 기종에 따라 달라집니다. 자세한 내용은 "종류 / 가격"의 표를 참조하십시오.

단자 배치


QX-830 시리즈 정격 / 성능 3

Ethernet 구성


QX-830 시리즈 정격 / 성능 4


읽기 범위 *


* 읽기 범위는 초당 500 번의 스캔으로 동작하는 A 급의 Code 39 라벨에 따라 있습니다.


 저밀도 (Low Density) 스캔 폭


QX-830 시리즈 정격 / 성능 6


중 밀도 (Middle Density) 스캔 폭


QX-830 시리즈 정격 / 성능 7

고밀도 (High Density) 스캔 폭


QX-830 시리즈 정격 / 성능 8
Dimensions

(단위 : mm)

QX-830 시리즈 외형 치수 1
QX-830 시리즈 외형 치수 2

레이저 관련 라벨
이 레이저 스캐너는 위의 경고 라벨이 붙어 있습니다.
이 라벨을 떼어 내거나 레이블 앞에 물건을 올려 놓지 마십시오.
