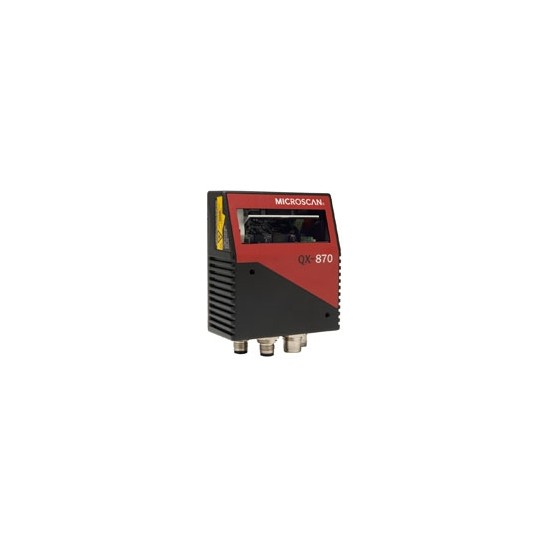

QX-870 시리즈

▶ 산업용 래스터 레이저 바코드 스캐너

제조사	OMRON
판매가격	전화문의
배송비결제	주문시 결제

상품의 재고가 부족하여 구매할 수 없습니다.

카달로그

이전상품 MicroHAWK Barcode Readers 다음 상품 레이저 스캐너

상품 상세설명

Features

QX-870 ESP 소프트웨어 다운받기

• 읽기 속도 / 초 : 300~1400 검색

• 읽기 범위 : 25~762mm

• Ethernet TCP / IP EtherNet / IP 통신 타입을 라인업

• 보호 구조 : IP65

ESP® 손쉬운 설치 프로그램 :
단일 포인트 형 소프트웨어 솔루션으로 모든 오므론 마이크로 스캔 리더 설정을 빠르고 쉽게 할 수 있습니다.

EZ 버튼 :
리더의 설치 및 설정을 컴퓨터없이 할 수 있습니다.

LED 표시기 :
성공적으로 읽기가 행해지고있는 경우에는 작동 표시 등의 녹색 LED가 깜박입니다.

스위핑 래스터 :
다른 거리와 위치에있는 여러 코드를 처리 할 수 있습니다.

QX 플랫폼 :
빠른 연결 시스템 및 X-Mode 기술로 쉽게 연결, 고성능 읽기가 가능합니다.

고성능 읽기

매우 높은 읽기 능력에 따라 최고 762mm의 거리의 바코드를 최고 254mm의 빔 폭에 확실히 읽을 수 있습니다.

지능형 래스터

이 모델에 스윕 각도와 속도 제어뿐만 아니라 지능형 자동 프레임 기술을 탑재하고 있습니다. 고급 소프트웨어가 레이저의 래스터 높이와 폭을 바코드에 맞게 자동으로 조정합니다.
이 기능을 통해 한 번 읽기 사이클에서 특정 코드만을 입력하는 것이 가능합니다.

Ethernet 프로토콜

고속 통신을 위해 Ethernet TCP / IP와 EtherNet / IP가 탑재 된 타입도 라인업하고 있습니다.

응용 사례

• 경공업에서 중공업에 이르기 모든 생산 환경
• 컨베이어
• 포장 / 분류
• 전자 제품 제조 라인
• 기계 장치에 임베디드

QX-870 : 판독 코드

Lineup

※ ◎ 표시 또는 회색 배경 표기의 기종은 표준 재고 기종입니다. 무 표시 (주문 생산 기종)의 납기에 대해서는 거래 대리점에 문의하십시오.

레이저 스캐너

스캔 방식	읽기 영역	통신	형식
스윕 래스터	저밀도 (Low Density)	시리얼 *	FIS-0870-0004G
	중 밀도 (Middle Density)		FIS-0870-0005G
	고밀도 (High Density)		FIS-0870-0006G
	저밀도 (Low Density) / 수지 창		FIS-0870-0007G
스윕 래스터	저밀도 (Low Density)	시리얼 + Ethernet	FIS-0870-1004G
	중 밀도 (Middle Density)		FIS-0870-1005G
	고밀도 (High Density)		FIS-0870-1006G

* RS-232, RS-422, RS-485 지원

액세서리

종류	형식
QX-1 인터페이스 장치	98-000103-02
QX 통신 케이블, 일반, M12 12 핀 소켓 (나사 식) ~ M12 12 핀 플러그 (나사 식), 3m	61-000148-02
QX 통신 케이블, 일반, M12 12 핀 소켓 (나사 식) ~ M12 12 핀 플러그 (나사 식) 1m	61-000162-02
QX 통신 케이블, 호스트, 시리얼, M12 12 핀 소켓 (나사 식) -DB-9 소켓, 1m	61-000153-02
QX 통신 케이블, 호스트, 시리얼, M12 12 핀 소켓 (나사 식) -DB-9 소켓, 3m	61-000164-02
QX 통신 케이블, 호스트, 시리얼, M12 12 핀 플러그 (나사 식) -DB-9 소켓, 1m	61-000152-02
QX 통신 케이블, 호스트, 시리얼, M12 12 핀 플러그 (나사 식) -DB-9 소켓, 3m	61-000165-02
QX 통신 케이블, 호스트, Ethernet, M12 8 핀 플러그 (나사 식) ~ RJ45, 1m	61-000160-03
QX 통신 케이블, M12 12 핀 플러그 ~ M12 12- 핀 소켓 ~ DB-25 플러그 Turck 커넥터	61-000172-02
QX 통신 케이블, M12 12 핀 플러그 & M12 12 핀 소켓 ~ MS- 연결 210 (RS-232), 2m	61-000158-03
QX 통신 케이블, M12 12 핀 플러그 (나사 식) ~ 플라잉 리드, 3m	61-000166-02
QX 통신 케이블, M12 12 핀 플러그 및 소켓 - IB-131 RS-232, 2m	61-000159-03
QX 통신 케이블, M12 12 핀 소켓 ~ IB-131 RS-232 / RS-485, 2m	61-000159-04

전원

종류	형식
전원 AC100-240V DC + 24V M12 12 핀 소켓	97-000012-01
QX 전원 24V M12 12 핀 플러그 미국 / 유로 플러그	97-000012-04

설치 커넥터

종류	형식
QX-830 / -870 용 장착 플레이트 키트	98-500006-01
QX-830 용 직각 미러 키트	98-200026-02
QX-830 / -870 키트 152mm (6 인치) 장착 암 / 어댑터	98-000016-01
설치 암 연장 키트 152mm (6 인치) 전 리더	98-000037-01
QX 시리즈 키트 L- 브래킷	98-000148-01
설치 스탠드베이스 플레이트 키트	98-000054-01
트리거 커넥터 4 핀 플러그 (나사 식 단자 필드 - 배선 가능) (자기 배선)	20-610024-01

Specifications

적용 코드	표준	Code 39, Codabar, Code 93, Interleaved 2 of 5 Code 128, PDF417, Micro PDF417, Pharmacode, UPC, GS1 Databar
적용 코드	응용 프로그램 표준	EAN-128, AIAG
읽기 성능	미러 타입	회전, 10면
	스캔 속도	300 ~ 1400 스캔 / 초 범위에서 조정 가능 초기 값 : 500 / 초
	스캔 폭 각도	60 ° (대표 값)
	피치 각도	최대 ± 50 °
	스큐 각	최대 ± 40 °
	기호의 대비	655nm 파장시 25 % 이상의 절대 명암 차이
인터페이스	통신 사양	RS-232, RS-422, RS-485, Ethetnet *
인터페이스	프로토콜	지점 간, RTS / CTS에 의한 지점 간 XON / XOFF에 따라 지점 간, RTS / CTS 및 XON / XOFF 의한 지점 간 멀티 드롭, 데이지 체인 사용자 정의 멀티 드롭, Ethernet TCP / IP EtherNet / IP
기능 사양	입력 1 / 트리거 / 신규 마스터	광 절연 정격 4.5 ~ 28V (DC24V에서 13mA) 새 마스터는 시그널 그라운드에서 (-)
기능 사양	출력 1/2/3	광 절연 정격 1 ~ 28V (DC24V에서 ICE <100mA 전류는 사용자가 제한)
전원 사양		9W (최대), DC10 ~ 28V, 최대 리플 200mV pp, DC24V에서 270mA (대표 값)
광원	유형	레이저 다이오드
	출력 파장	655nm
	빔 확산 각도	0.4mrad (대표 값)
	펄스 시간	40 ~ 186μs
	최대 출력	1.75mW
	수명	50,000 시간 (25 ℃)
	안전 교실	가시 레이저 IEC 60825-1 클래스 2
환경 사양	주위 온도 범위	동작시 : 0 ~ 50 ℃, 보존시 : -40 ~ 75 ℃
	주위 습도 범위	90 % 이하 (단, 결빙 · 결로하지 않을 것)
	보호 구조	IP65
질량		약 453g
외형 크기		109mm (H) × 45mm (D) × 95mm (W)
적용 안전 기준		FCC, UL / cUL, CE, CB
재질 (케이스)		알루미늄 다이 캐스팅
