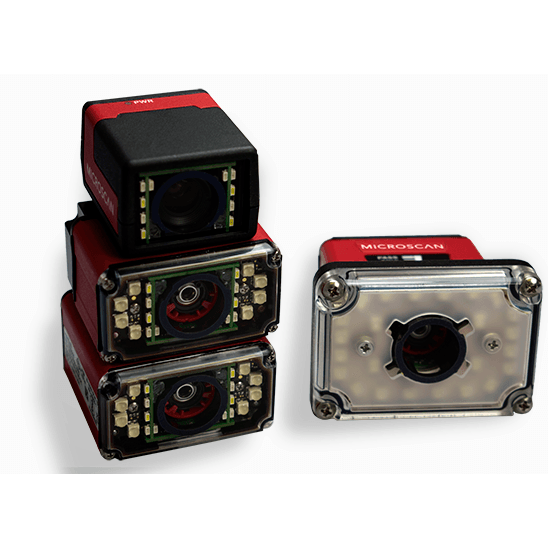

ID-20 |
ID-30 |
ID-40 |
ID-45 | | Decoder |
표준 (High-Contrast 1D) |
표준 (High-Contrast 1D) |
표준 (High-Contrast 1D) |
표준 (High-Contrast 1D) | | Plus (High-Contrast 1D/2D) |
Plus (High-Contrast 1D/2D) |
Plus (High-Contrast 1D/2D) |
Plus (High-Contrast
1D/2D) | X-Mode
(불량 또는 손상) |
X-Mode (불량
또는 손상 + DPM) |
X-Mode (불량
또는 손상 + DPM) |
X-Mode (불량
또는 손상 +
DPM) | | 속도 |
표준 (최대 10 FPS) |
표준 (최대 10 FPS) or High-Speed
(최대 센서
FPS) |
표준 (최대 10 FPS) or High-Speed
(최대 센서
FPS) |
표준 (최대 10 FPS) or High-Speed
(최대
센서 FPS) | | Density |
표준, High-Density or UHD |
표준, High-Density or UHD |
표준, High-Density or UHD |
High-Density or UHD | | 센서
(CMOS) |
WVGA 0.34MP (752x480) |
WVGA 0.34MP (752x480) |
WVGA 0.34MP (752x480) |
WVGA 0.34MP (752x480) | Global Shutter,
최대 60
FPS |
Global Shutter,
최대 60
FPS |
Global Shutter,
최대 60
FPS |
Global Shutter,
최대 60
FPS | | SXGA 1.2MP (1280x960) |
SXGA 1.2MP (1280x960) |
SXGA 1.2MP (1280x960) |
SXGA 1.2MP (1280x960) | Global Shutter,
최대 42 FPS |
Global Shutter,
최대 42
FPS |
Global Shutter,
최대 42
FPS |
Global Shutter,
최대 42
FPS | | QSXGA 5.0MP (2592x1944) |
QSXGA 5.0MP (2592x1944) |
QSXGA 5.0MP (2592x1944) |
- | Rolling Shutter,
최대 5 FPS |
Rolling Shutter,
최대 5
FPS |
Rolling Shutter,
최대 5 FPS |
- | | EXPOSURE |
50 - 100,000 |
50 - 100,000 |
50 - 100,000 |
50 - 100,000 | | Default: 2,500 µs |
Default: 2,500 µs |
Default: 2,500 µs |
Default: 2,500 µs | | 색상 |
QSXGA only |
QSXGA only |
QSXGA only |
- | | 초점 |
50-300 mm의
고정 초점(SD, HD);
64 or
400 mm (UHD) |
50-300 mm의
고정 초점(SD, HD); 64 or 400
mm (UHD);
또는 Liquid Lens Autofocus |
50-300 mm의
고정 초점(SD, HD); 64 or 400
mm (UHD);
또는 Liquid Lens Autofocus |
Liquid Lens Autofocus | | 연결 |
고속 USB 2.0 (Ethernet over USB) /
HID |
RS-232, 고속 USB 2.0 (Ethernet over USB) /
HID |
RS-232, Ethernet TCP/IP, EtherNet/IP™,
PROFINET®, Passive Power over Ethernet (PoE) |
RS-232, Ethernet TCP/IP, EtherNet/IP™,
PROFINET®, Passive Power over Ethernet (PoE) | | 커넥터 |
Micro-B USB |
High-Density
15-Pin D-Sub |
M12 12-Pin (Power),
M12
8-Pin(Ethernet) |
M12 12-Pin (Power), M12 8-Pin
(Ethernet) | | 케이블 |
N/A |
0.91 m |
N/A |
N/A | | 조명 |
내부 LEDs:
4 White/4 Red |
내부 LEDs:
4 White/4 Red |
내부 LEDs:
4 White/4 Red |
- | | 외부 LEDs: N/A |
외부 LEDs: 8
고휘도 White or Red, Blue and
IR (선택) |
외부 LEDs: 8
고휘도 White or Red, Blue and
IR (선택) |
외부 LEDs: 24 고휘도 White or Red, Blue and
IR (선택) | | DISCRETE
I/O |
N/A |
3 in/3 out |
3 in/3 out, 광 절연 |
3 in/3 out, 광 절연 | 트리거 입력 :
5-28V 정격
(0.16mA @
5VDC);
New Master :
5 ~ 28V 정격 (0.16mA @ 5VDC);
기본값 : 3.3V 정격 (0mA @
3.3V) |
트리거 및 입력 공통; 새로운 마스터 :
양방향, 광
절연,
4.5-28V 정격
(10mA @ 28VDC) |
트리거 및 입력 공통; 새로운 마스터 :
양방향, 광
절연,
4.5-28V 정격
(10mA @ 28VDC) | 출력 (1, 2, 3) :
5V TTL 호환,
10mA 싱킹
가능 및 10mA 소스 |
출력 (1, 2, 3) :
양방향, 광 절연,
정격
1-28V
(ICE<100mA@24VDC,
사용자가 전류 제한) |
출력 (1, 2, 3) :
양방향, 광 절연,
정격
1-28V
(ICE<100mA@24VDC,
사용자가 전류 제한) | | ELECTRICAL |
5 VDC ± 5 %, |
5 VDC ± 5 %, |
4.75-30 VDC |
4.75-30 VDC | 350 mA
at 5 VDC (typ.) |
600 mA
at 5 VDC (typ.) |
200 mV
p-p max ripple,
150 mA at
24 VDC (typ.) |
200 mV
p-p max ripple,
150 mA at
24 VDC (typ.) | | 치수 |
24 mm x 34 mm x 39 mm |
25 mm x 45 mm x 38 mm |
25 mm x 45 mm x 45 mm |
40.1 mm x 56.7 mm x 61.6
mm | | 무게 |
26 g |
46 g
(케이블 제외) |
68 g |
98.47 g | | 보호 구조, 재질 |
IP40, 플라스틱 |
IP54, 알루미늄 |
IP65/67, 알루미늄 |
IP65/67, 알루미늄 | | 표시등 |
Target Pattern, Good Read Green
Flash |
Target Pattern, Good Read Green Flash,
Performance LEDs |
Target Pattern, Good Read Green Flash,
Performance LEDs |
Target Pattern, Good Read Green Flash,
Performance LEDs |
광원
유형 : 고출력 LED
출력
파장 : 625 nm (내부 빨간색) 공칭
/ 617 nm (외부 빨간색) 공칭
작동 수명 : 25,000 ° C에서
50,000 시간
환경
작동 온도 : 0 ° ~ 45 ° C (32
° ~ 113 ° F)
보관 온도 : -50 ° C ~ 75 ° C
(-58 ° F ~ 167 ° F)
습도 : 5 % ~ 95 % (비
응축)
배출량
EN 55022 : 2010 Class A
제한
안전 및
품질
인증 : FCC, CE, UL
RoHS 준수 :
예
QMS 인증 :
www.microscan.com/quality |
