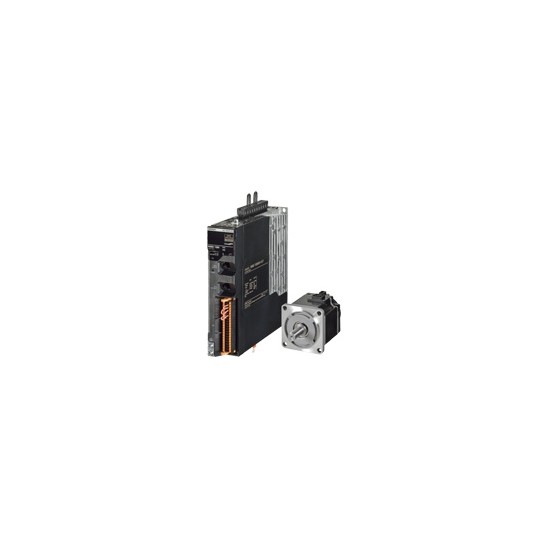

AC 서보 모터 / 드라이버 1S 시리즈

AC 서보 모터 / 드라이버 1S 시리즈 요약정보 및 구매

R88M-1 □ / R88D-1SN □ -ECT

▶ 모션 제어의 진화에 따른 장치 성능 향상 글로벌 대응

제조사 OMRON
판매가격 전화문의
배송비결제 주문시 결제

상품의 재고가 부족하여 구매할 수 없습니다.

상품 상세설명

Features

정교한 서보 시스템

장비 시운전 기간 단축 · 장비 성능 향상

기계 요구 사항을 충족하도록 설계된 1S 서보 기술은 기계 설계, 설치 및 시운전 작업을 통해 전체주기를 최적화하고 최종적으로 생산 중 유지 보수까지 수행합니다. 또한 기존 모션 솔루션 외에도 1S 서보는 배터리 백업, 안전 네트워크 내장 및 향상된 루프 제어없이 고해상도 멀티 턴 엔코더를 제공하여 정확하고 높은 기계 생산성을 제공합니다


R88M-1 □ / R88D-1SN □ -ECT 특징 2

특징

• 적용 모터 용량 50W ~ 15kW
• 23 비트 배터리리스 ABS 엔코더 탑재
• 진화 한 루프 제어에 의해 추종성을 향상 정정 시간을 단축
• 안전 기능 탑재 (STO)
 • 안전 입력 신호 사용시 :
  EN ISO 13849-1 ( Cat.3 PLe), EN61508 (SIL3), EN62061 (SIL3), EN61800-5-2 (STO)
 • EtherCAT 통신을 통해시 :
  EN ISO 13849-1 (Cat.3 PLd), EN61508 (SIL2), EN62061 (SIL2 ), EN61800-5-2 (STO)

R88M-1 □ / R88D-1SN □ -ECT 특징 4

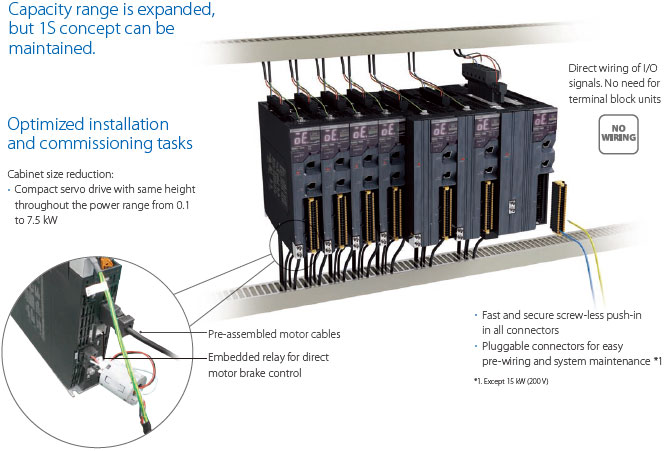

단순한 설계 및 유지 관리를 실현

• 배터리리스에 의한 유지 보수 감소와 공간 절약
• 23 비트 ABS 엔코더 표준 탑재에 의한 원점 복귀 불필요 화

설치 시간을 50 % 절감 * 2

R88M-1 □ / R88D-1SN □ -ECT 특징 6

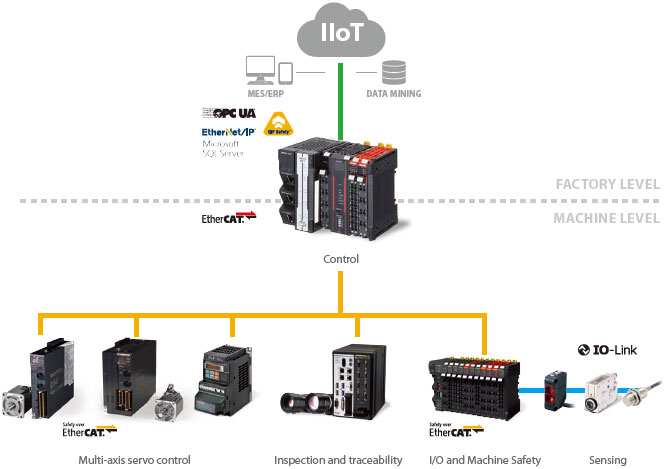

전체 시스템의 통합 및 제어

R88M-1 □ / R88D-1SN □ -ECT 특징 7

생산성 향상

장치의 고속 고정밀 화 실현

• 고속 머신 컨트롤러 NJ / NX에 의한 고정밀 모션 프로파일 생성
• 1S 시리즈 서보 시스템의 속도 제어주기
 125μs 고해상도 23 비트 인코더, 진화 된 제어 루프는 고속 고정밀 추종 제어를 실현

안전 기능 통합

EtherCAT에 안전 제어를 실현

• 쉽게 안전 시스템 구축
• 안전 장비를 줄임
• 안전 기능 탑재 : STO 기능
• 인증 안전 규격 : EN ISO 13849-1 (Cat.3 PLd),
 EN61508 (SIL2), EN62061 (SIL2), EN61800-5-2 (STO)
• Sysmac Studio에 문제 해결 기능을 통합

R88M-1 □ / R88D-1SN □ -ECT 특징 12

장치 전체의 제어

자동화 소프트웨어 Sysmac Studio

• 간편한 서보 조정 : 모터 선정 도구와의 연계

• 프로그래밍 언어의 국제 표준 IEC 61131-3 (및 JIS B 3503)에 준거

R88M-1 □ / R88D-1SN □ -ECT 특징 16

• 국제 표준 PLCopen 준거의 모션 제어 안전 기능 블록

R88M-1 □ / R88D-1SN □ -ECT 특징 17

• 프로그램 개발 공수를 절감하고 장비를 최대한 활용하는 Sysmac Library
 • 응용 프로그램 라이브러리
 • 생산성 최적화
 • 전조 보전
 • 다운 타임 감소

Sysmac 자동화 플랫폼

R88M-1 □ / R88D-1SN □ -ECT 특징 18

Software

R88M-1 □ / R88D-1SN □ -ECT 특징 19

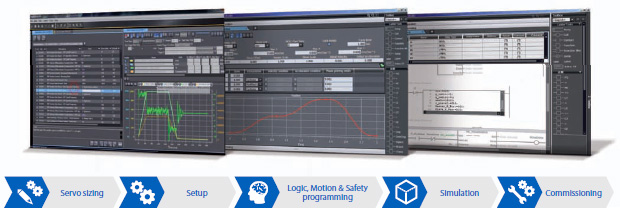

통합 개발 환경 Sysmac Studio

• 모션 로직, 안전, 드라이브, 이미지 센서, 또한 HMI의 지원 기능을 하나의 소프트웨어에 통합
• 오픈 프로그램의 국제 규격 인 IEC 61131-3 (및 JIS B 3503)에 준거
• PLCopen 준거의 모션 제어 안전 기능 블록
• 변수에 대응 한 명령어에 의한 래더 언어, ST 언어와 펑션 블록 프로그래밍 지원
• 복잡한 모션 제어를 간단하게 설정할 수 캠 에디터의 탑재
• 데이터베이스 연결 기능 블록

Sysmac Library

• 기계 자동화 컨트롤러 NJ / NX 시리즈의 프로그램에 사용할 수있는 소프트웨어 기능 부품 집. 샘플 프로그램과 HMI 화면 샘플도 준비

다음 URL에서 다운로드하여 Sysmac Studio에 설치하여 사용하시기 바랍니다.
icon_01http://www.fa.omron.co.jp/sysmac_library
