구형 커넥터 타입 (직류형) 포토마이크로센서

구형 커넥터 타입 (직류형) 포토마이크로센서 요약정보 및 구매

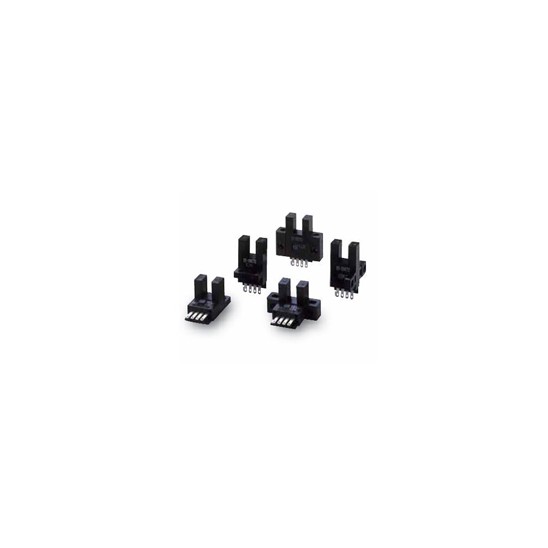

EE-SX47/EE-SX67

▶ PNP 출력타입을 시리즈 추가! (15기종)
▶ 차광시(물체 검출시) 동작표시등이 점등하는 타입
    (EE-SX□□□A, □□□R)을 준비

※ EE-SX47□P, EE-SX67□(P)-C1J-R, EE-1016-R-1 는 2012년 3월말에
    생산 종료, 자세한 사항은 SERVICE->생산중지/추천대체상품가이드를
    참조하세요.

제조사 OMRON
판매가격 전화문의
배송비결제 주문시 결제

상품 상세설명





Features

• 차광시 ON / 입 광시 ON 동작 모드 전환 유형 있습니다

• 응답 주파수는 1kHz와 빠른 응답

• 입광 표시등이 밝아 동작 확인이 용이

• 전원 전압은 DC5 ~ 24V 광범위

• 차광시에 입광 표시등이 점등하는 타입을 준비

• 8 모양의 풍부한 바리에이션

• 굴곡성이 뛰어난 로봇 코드를 표준 채용 * 2



* 1. 코드 인출 타입은 EE-SX67 시리즈 만
* 2 코드 인출 타입 커넥터 중계 타입 만



Lineup


※ ◎ 표시 또는 회색 배경 표기의 기종은 표준 재고 기종입니다. 무 표시 (주문 생산 기종)의 납기에 대해서는 거래 대리점에 문의하십시오.

커넥터 유형

검출 방식 : 투과형 (홈형)



형상연결 방식검출 거리동작 모드표시등
모드
형식
NPN 출력PNP 출력
표준형
436_lu_1_1
커넥터
타입
(4 극)
5mm
(홈폭)
(적외선)
차광시 ON
입 광시 ON
(전환 가능)
* 3 * 4
입광시 점등EE-SX670EE-SX670P
차광시 점등EE-SX670AEE-SX670R
입 광시 ON입광시 점등 EE-SX470 -
L 형
436_lu_1_2
차광시 ON
입 광시 ON
(전환 가능)
* 3 * 4
입광시 점등EE-SX671EE-SX671P
차광시 점등EE-SX671A EE-SX671R
입 광시 ON입광시 점등 EE-SX471 -
T 형
슬릿 중심
7mm
436_lu_1_3
차광시 ON
입 광시 ON
(전환 가능)
* 3 * 4
입광시 점등EE-SX672EE-SX672P
차광시 점등EE-SX672AEE-SX672R
입 광시 ON입광시 점등 EE-SX472 -
밀착
취부 형
436_lu_1_4
차광시 ON
입 광시 ON
(전환 가능)
* 3 * 4
입광시 점등EE-SX673 EE-SX673P
차광시 점등EE-SX673A EE-SX673R
입 광시 ON입광시 점등 EE-SX473 -
밀착
436_lu_1_5
차광시 ON
입 광시 ON
(전환 가능)
* 3 * 4
입광시 점등EE-SX674 EE-SX674P
차광시 점등EE-SX674A EE-SX674R
입 광시 ON입광시 점등 EE-SX474 -
T 형
슬릿 중심
10mm
436_lu_1_6
차광시 ON
입 광시 ON
(전환 가능)
* 3 * 4
입광시 점등EE-SX675 EE-SX675P
F 형
436_lu_1_7
차광시 ON
입 광시 ON
(전환 가능)
* 3 * 4
입광시 점등EE-SX676EE-SX676P
R 형
436_lu_1_8
차광시 ON
입 광시 ON
(전환 가능)
* 3 * 4
입광시 점등EE-SX677 EE-SX677P



* 3. 커넥터 (L) 단자를 개방하는としゃ광시 ON (L) 단자와 (+) 단자를 단락하면 입 광시 ON됩니다. 그러나 차광시 ON시 L 단자를 0V로 단락하지 마십시오.
입광시 ON으로 사용하는 경우, 커넥터 형 EE-1001-1을 이용하시는 것이 좋습니다. 이 커넥터는 미리 (L) 단자와 (+) 단자가 단락되어 있습니다.
* 4. EE-1006, EE-1010 시리즈 코드 부착 커넥터를 사용하는 때 (L) 단자 (② 분홍색) 선을 사용하지 않는 경우는 노이즈의 영향을받을 수 있으므로 사용하지 않는 (L) 단자 선을 커넥터 뿌리에서 분리 한 후 절연 테이프를 감는 등 다른 단자와 접촉하지 않도록 처리하십시오.

코드 인출 타입

검출 방식 : 투과형 (홈형)
표시등 모드 : 입광시 점등



형상검출
거리
동작
모드
연결 방식형식
NPN 출력PNP 출력
표준형
436_lu_2_1
5mm
(홈폭)
(적외선)
차광시
ON
입 광시
ON
(전환 가능)
* 1 * 2
코드
인출
타입 (1m)
EE-SX670-WR 1MEE-SX670P-WR 1M
L 형
436_lu_2_2
코드
인출
타입 (1m)
EE-SX671-WR 1MEE-SX671P-WR 1M
T 형
슬릿 중심
7mm
436_lu_2_3
코드
인출
타입 (1m)
EE-SX672-WR 1MEE-SX672P-WR 1M
밀착
취부 형
436_lu_2_4
코드
인출
타입 (1m)
EE-SX673-WR 1MEE-SX673P-WR 1M
밀착
취부 형
436_lu_2_5
코드
인출
타입 (1m)
EE-SX674-WR 1MEE-SX674P-WR 1M
T 형
슬릿 중심
10mm
436_lu_2_6
코드
인출
타입 (1m)
EE-SX675-WR 1MEE-SX675P-WR 1M
F 형
436_lu_2_7
코드
인출
타입 (1m)
EE-SX676-WR 1MEE-SX676P-WR 1M
R 형
436_lu_2_8
코드
인출
타입 (1m)
EE-SX677-WR 1MEE-SX677P-WR 1M



* 1 (: L) 단자를 개방하는としゃ광시 ON (L) 단자와 (+) 단자를 단락하면 입 광시 ON됩니다. 그러나 차광시 ON시 L 단자를 0V로 단락하지 마십시오.
* 2. EE-1006, EE-1010 시리즈 코드 부착 커넥터를 사용하는 때 (L) 단자 (② 분홍색) 선을 사용하지 않는 경우는 노이즈의 영향을받을 수 있으므로 사용하지 않는 (L) 단자 선을 커넥터 뿌리에서 분리 한 후 절연 테이프를 감는 등 다른 단자와 접촉하지 않도록 처리하십시오.

액세서리 (별매) 커넥터 타입 용



종류코드 길이형식비고
커넥터EE-1001
EE-1001-1L 단자와 + 단자를 미리 단락
EE-1009 *
커넥터유선1mEE-1006 1M
EE-1010 1M *
2mEE-1006 2M
EE-1010 2M *
로봇
코드 첨부
1mEE-1010-R 1M *
2mEE-1010-R 2M *
커넥터 유지 브래킷EE-1006A적합한 포토 마이크로 센서
EE-SX670 □ 470 □
상기 포토 마이크로 센서
EE-1006을 사용하는 경우에만
사용 가능



icon_01자세한 내용은 포토 마이크로 센서 액세서리 형 EE- □ 카탈로그를 참조하십시오.
* EE-1009,1010 시리즈 커넥터는 케이블 만 당겨도 빠지지 않는 잠금 장치를 내장하고 있습니다. 커넥터를 센서에서 분리하는 경우에는 커넥터 본체를 그림과 같이 상하로 강하게 안주면서 일단 센서 측에 누른 후 당깁니다. 케이블 만 당기면 빠져 없지만 커넥터 본체 (하우징)을 당기면 빠지는 잠금 장치가되어 있습니다.



Specifications
종류표준형L 형T 형
슬릿 중심 7mm
T 형
슬릿 중심 10mm
NPN커넥터 EE-SX670
EE-SX670A
EE-SX470
EE-SX671
EE-SX671A
EE-SX471
EE-SX672
EE-SX672A
EE-SX472
EE-SX675
코드인출형EE-SX670-WREE-SX671-WREE-SX672-WREE-SX675-WR
PNP커넥터 EE-SX670P
EE-SX670R
EE-SX671P
EE-SX671R
EE-SX672P  EE-SX672REE-SX675P
코드인출형EE-SX670P-WREE-SX671P-WREE-SX672P-WREE-SX675P-WR
검출 거리5mm (홈폭)
표준 검출 물체2 × 0.8mm 이상의 불투명체
응차0.025mm 이하
광원
(피크 발광 파장)
적외 발광 다이오드 (940nm)
표시 등 * 1입광시 점등 (적색) (A 타입, R 타입은 차광시 점등)
전원 전압DC5 ~ 24V ± 10 % 리플 (pp) 10 % 이하
소비 전류12mA 이하 (커넥터 타입, L 단자 개방시), 35mA 이하 (NPN 코드 인출 타입),
30mA 이하 (PNP 코드 인출 타입)
제어 출력NPN 타입 :
NPN 오픈 콜렉터 출력 DC5 ~ 24V 100mA 이하
잔류 전압 0.8V 이하 (부하 전류 100mA시) 잔류 전압 0.4V 이하 (부하 전류 40mA시),
오프 전류 (누설 전류) 0.5mA 이하
PNP 타입 :
PNP 오픈 콜렉터 출력 DC5 ~ 24V 50mA 이하
잔류 전압 1.3V 이하 (부하 전류 50mA시) 오프 전류 (누설 전류) 0.5mA 이하
보호 회로부하 단락 보호 (커넥터 타입), 없음 (코드 인출 타입)
응답 주파수 * 21kHz 이상 (평균값은 3kHz)
사용 주위 조도수광면 조도 형광등 : 1,000lx 이하
주위 온도 범위동작시 : -25 ~ + 55 ℃ 보존시 : -30 ~ + 80 ℃ (단, 결빙, 결로하지 않을 것)
주위 습도 범위동작시 : 5 ~ 85 % RH 저장시 : 5 ~ 95 % RH (단, 결빙, 결로하지 않을 것)
진동 (내구)20 ~ 2,000Hz (피크 가속도 100m / s 2 ) 복 진폭 1.5mm X, Y, Z 각 방향 2h (4min주기)
충격 (내구성)500m / s 2 X, Y, Z 각 방향 3 회
보호 구조IP50 IEC60529 규격
연결 방식커넥터 유형 (직접 납땜 가능) 코드 인출 타입 (표준 코드 길이 1m),
커넥터 중계 타입 (표준 코드 길이 0.1m)
질량
(포장
상태)
커넥터
유형
약 3.1g약 3g약 2.4g약 2.7g
코드 끌어
내고 유형
약 18.9g약 17.3g약 17.8g약 18.3g
재질케이스폴리 부틸 렌 테레 프탈레이트 (PBT)
커버 투 ·
수광부
폴리 카보네이트





종류밀착 취부 형F 형R 형
NPN커넥터 EE-SX673
EE-SX673A
EE-SX473
EE-SX674
EE-SX674A
EE-SX474
EE-SX676EE-SX677
코드 인출형EE-SX673-WREE-SX674-WREE-SX676-WREE-SX677-WR
PNP커넥터 EE-SX673P
EE-SX673R
EE-SX674P
EE-SX674R
EE-SX676PEE-SX677P
코드 인출형EE-SX673P-WREE-SX674P-WREE-SX676P-WREE-SX677P-WR
검출 거리5mm (홈폭)
표준 검출 물체2 × 0.8mm 이상의 불투명체
응차0.025mm 이하
광원
(피크 발광 파장)
적외 발광 다이오드 (940nm)
표시 등 * 1입광시 점등 (적색) (A 타입, R 타입은 차광시 점등)
전원 전압DC5 ~ 24V ± 10 % 리플 (pp) 10 % 이하
소비 전류12mA 이하 (커넥터 타입, L 단자 개방시), 35mA 이하 (NPN 코드 인출 타입),
30mA 이하 (PNP 코드 인출 타입)
제어 출력NPN 타입 :
NPN 오픈 콜렉터 출력 DC5 ~ 24V 100mA 이하
잔류 전압 0.8V 이하 (부하 전류 100mA시) 잔류 전압 0.4V 이하 (부하 전류 40mA시),
오프 전류 (누설 전류) 0.5mA 이하
PNP 타입 :
PNP 오픈 콜렉터 출력 DC5 ~ 24V 50mA 이하
잔류 전압 1.3V 이하 (부하 전류 50mA시) 오프 전류 (누설 전류) 0.5mA 이하
보호 회로부하 단락 보호 (커넥터 타입), 없음 (코드 인출 타입)
응답 주파수 * 21kHz 이상 (평균값은 3kHz)
사용 주위 조도수광면 조도 형광등 : 1,000lx 이하
주위 온도 범위동작시 : -25 ~ + 55 ℃ 보존시 : -30 ~ + 80 ℃ (단, 결빙, 결로하지 않을 것)
주위 습도 범위동작시 : 5 ~ 85 % RH 저장시 : 5 ~ 95 % RH (단, 결빙, 결로하지 않을 것)
진동 (내구)20 ~ 2,000Hz (피크 가속도 100m / s 2 ) 복 진폭 1.5mm X, Y, Z 각 방향 2h (4min주기)
충격 (내구성)500m / s 2 X, Y, Z 각 방향 3 회
보호 구조IP50 IEC60529 규격
연결 방식커넥터 유형 (직접 납땜 가능) 코드 인출 타입 (표준 코드 길이 1m),
커넥터 중계 타입 (표준 코드 길이 0.1m)
질량
(포장
상태)
커넥터
유형
약 2.3g약 3g약 2.2g약 2.2g
코드 끌어
내고 유형
약 16.8g약 17.1g약 16.9g약 16.9g
재질케이스폴리 부틸 렌 테레 프탈레이트 (PBT)
커버 투 ·
수광부
폴리 카보네이트



EE-SX47 / 67 정격 / 성능 3

* 1. GaP 적색 LED (피크 발광 파장 690nm)
* 2. 응답 주파수 측정은 오른쪽 그림의 원판을 회전시킨 경우의 값입니다.



Dimensions

(단위 : mm)

지정없는 치수 공차 : 공차 등급 IT16

센서

EE-SX670 / 670P
EE-SX670A / 670R
EE-SX470

EE-SX47 / SX67 치수 3

EE-SX671 / 671P
EE-SX671A / 671R
EE-SX471

EE-SX47 / SX67 크기 4

EE-SX672 / 672P
EE-SX672A / 672R
EE-SX472

EE-SX47 / SX67 치수 5

EE-SX673 / 673P
EE-SX673A / 673R
EE-SX473

EE-SX47 / SX67 크기 6

EE-SX674 / 674P
EE-SX674A / 674R
EE-SX474

EE-SX47 / SX67 크기 7

EE-SX675 / 675P

EE-SX47 / SX67 치수 8

EE-SX676 / 676P

EE-SX47 / SX67 치수 9

EE-SX677 / 677P

EE-SX47 / SX67 치수 10

EE-SX670-WR / 670P-WR

EE-SX47 / SX67 크기 11

EE-SX671-WR / 671P-WR

EE-SX47 / SX67 치수 12

EE-SX672-WR / 672P-WR

EE-SX47 / SX67 치수 13

EE-SX673-WR / 673P-WR

EE-SX47 / SX67 치수 14

EE-SX674-WR / 674P-WR

EE-SX47 / SX67 치수 15

EE-SX675-WR / 675P-WR

EE-SX47 / SX67 치수 16

EE-SX676-WR / 676P-WR

EE-SX47 / SX67 치수 17

EE-SX677-WR / 677P-WR

EE-SX47 / SX67 크기 18
