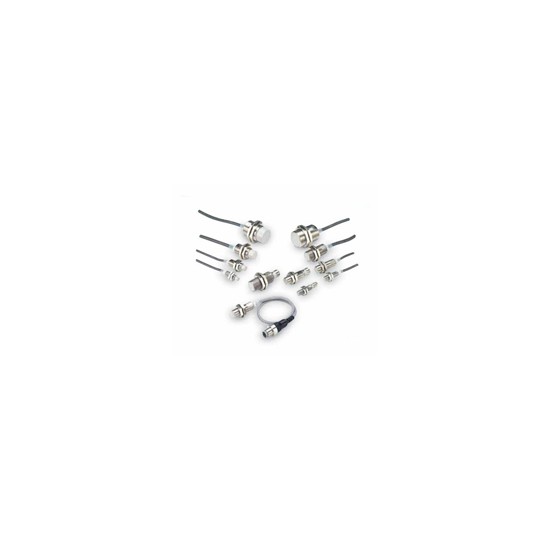

표준형 근접센서

표준형 근접센서 요약정보 및 구매

E2E

▶ 일반 환경에서의 자성 금속, 유무 감지 표준

※ E2E-CR6□ 시리즈/CR8□ 시리즈/-C1□ 시리즈/-X1□ 시리즈는 2015년 3월말 생산종료, 자세한 사항은 생산중지/추천대체상품가이드를 참조하시기 바랍니다.

제조사 OMRON
판매가격 전화문의
배송비결제 주문시 결제

상품의 재고가 부족하여 구매할 수 없습니다.

상품 상세설명





Features

자성 금속 유무 감지 표준

와이드 변화
조건에 따라 최적의 기종을 선택 가능

상호 간섭 방지를 위해 이주 파 타입을 구색

우수한 내 환경성을 실현
표준 코드의 재질은 내유 PVC
검출면에 절삭유에 강한 재질을 채용

단선 방지 코드 프로텍터를 표준 채용

2 선식

내유 강화 PUR 코드 인출 타입을 구색
센서헤드색이 주황색이므로 구별이 용이

E2E Features 7



연결이 빠른 스마트 클릭 커넥터 중계 타입을 구색

E2E Features 8

UL 레코 그니 션 인증품을 구색

E2E 특징 9

코일 단선 등의 고장이나 검출 불안정 상태를 알려주는 자기 진단 기능 출력 유형을 구색

• 라인 정지를 미연에 방지하는 예방 보전에 공헌합니다.

에코에 공헌하는 배선 절약, 자원, 저전력

• 3 선식에 비해 배선 공수 사용 구리 복용량도 2/3로 감소.
• 소비 전류는 10 % 이하로 격감. (직류 2 선식 직류 3 선식과 비교했을 때)

3 선식

넓은 사용 범위 온도
-40 ~ + 85 ℃ (M8 ~ M30 타입)

• 광전 센서는 어려운 저온 · 고온 애플리케이션에 적용 가능하다.

내 굴곡 코드 타입을 널리 구색 (M8 ~ M30 타입)

• 가동부있는 응용 프로그램에서 단선의 위험을 줄일 수 있습니다.



Lineup

※ ◎ 표시 또는 회색 배경 표기의 기종은 표준 재고 기종입니다. 무 표시 (주문 생산 기종)의 납기에 대해서는 거래 대리점에 문의하십시오.

2 선식

직류 2 선식 (진단 출력 기능 없음)
실드 유형

E2E 종류 / 가격 2



형태
감지
거리
연결
방식
코드
사양
극성동작
모드

배치
적용
커넥터
기호
* 2
형식
M82
mm
M12
스마트
클릭
커넥터
중계 타입
(0.3m)
PUR
(내유 강화)
있음NO① + V,
④ : 0V
HE2E-X2D1-M1TGJ-U 0.3M
NC① + V,
② : 0V
E2E-X2D2-M1TGJ-U 0.3M
PVC (오일)NO① + V,
④ : 0V
GE2E-X2D1-M1TGJ 0.3M
코드
인출
타입
(2m)
PUR
(내유 강화)
NO--E2E-X2D1-U 2M
NCE2E-X2D2-U 2M
PVC (오일)NOE2E-X2D1-N 2M
NCE2E-X2D2-N 2M
M12
커넥터
유형
-NO① + V,
④ : 0V
AE2E-X2D1-M1G
NC① + V,
② : 0V
DE2E-X2D2-M1G
M8
커넥터
유형
-NO① + V,
④ : 0V
IE2E-X2D1-M3G
NC① + V,
② : 0V
E2E-X2D2-M3G
M123
mm
M12
스마트
클릭
커넥터
중계 타입
(0.3m)
PUR
(내유 강화)
있음NO① + V,
④ : 0V
HE2E-X3D1-M1TGJ-U 0.3M
NC① + V,
② : 0V
E2E-X3D2-M1TGJ-U 0.3M
PVC (오일)NO① + V,
④ : 0V
GE2E-X3D1-M1TGJ 0.3M
코드
인출
타입
(2m)
PUR
(내유 강화)
NO--E2E-X3D1-U 2M
NCE2E-X3D2-U 2M
PVC (오일)NOE2E-X3D1-N 2M * 1
NCE2E-X3D2-N 2M
M12
커넥터
유형
-NO① + V,
④ : 0V
AE2E-X3D1-M1G * 1
NC① + V,
② : 0V
DE2E-X3D2-M1G
M12
표준
커넥터
중계 타입
(0.3m)
PVC (오일)있음NO① + V,
④ : 0V
AE2E-X3D1-M1GJ 0.3M
NC① + V,
② : 0V
DE2E-X3D2-M1GJ 0.3M
없음
* 3
NO(③, ④) :
(+ V, 0V)
CE2E-X3D1-M1J-T 0.3M
NC(①, ②) :
(+ V, 0V)
D -
M187
mm
M12
스마트
클릭
커넥터
중계 타입
(0.3m)
PUR
(내유 강화)
있음NO① + V,
④ : 0V
HE2E-X7D1-M1TGJ-U 0.3M
NC① + V,
② : 0V
 E2E-X7D2-M1TGJ-U 0.3M
PVC (오일)NO① + V,
④ : 0V
GE2E-X7D1-M1TGJ 0.3M
코드
인출
타입
(2m)
PUR
(내유 강화)
NO--E2E-X7D1-U 2M
NCE2E-X7D2-U 2M
PVC (오일)NOE2E-X7D1-N 2M * 1
NCE2E-X7D2-N 2M
M12
커넥터
유형
-NO① + V,
④ : 0V
AE2E-X7D1-M1G * 1
NC① + V,
② : 0V
DE2E-X7D2-M1G
M12
표준
커넥터
중계 타입
(0.3m)
PVC (오일)있음NO① + V,
④ : 0V
AE2E-X7D1-M1GJ 0.3M
NC① + V,
② : 0V
DE2E-X7D2-M1GJ 0.3M
없음
* 3
NO(③, ④) :
(+ V, 0V)
CE2E-X7D1-M1J-T 0.3M
NC(①, ②) :
(+ V, 0V)
D E2E-X7D2-M1J-T 0.3M
M3010
mm
M12
스마트
클릭
커넥터
중계 타입
(0.3m)
PUR
(내유 강화)
있음NO① + V,
④ : 0V
HE2E-X10D1-M1TGJ-U 0.3M
NC① + V,
② : 0V
 E2E-X10D2-M1TGJ-U 0.3M
PVC (오일)NO① + V,
④ : 0V
GE2E-X10D1-M1TGJ 0.3M
코드
인출
타입
(2m)
PUR
(내유 강화)
NO--E2E-X10D1-U 2M
NC E2E-X10D2-U 2M
PVC (오일)NOE2E-X10D1-N 2M * 1
NCE2E-X10D2-N 2M
M12
커넥터
유형
-NO① + V,
④ : 0V
AE2E-X10D1-M1G * 1
NC① + V,
② : 0V
DE2E-X10D2-M1G
M12
표준
커넥터
중계 타입
(0.3m)
PVC (오일)있음NO① + V,
④ : 0V
AE2E-X10D1-M1GJ 0.3M
NC① + V,
② : 0V
D E2E-X10D2-M1GJ 0.3M
없음
* 3
NO(③, ④) :
(+ V, 0V)
CE2E-X10D1-M1J-T 0.3M
NC(①, ②) :
(+ V, 0V)
D E2E-X10D2-M1J-T 0.3M



* 1. 이주 파 타입을 준비하고 있습니다. 형식은 E2E-X □ D15입니다. (예 : E2E-X3D15-N 2M) 납기에 대해서는 거래 대리점에 문의하십시오.
* 2. 자세한 내용은 데이터 시트 참조
3. 무극성 타입은 잔류 전압이 5V하므로 연결 부하와의 인터페이스 조건
(예 : PLC의 ON 전압 등)에주의하십시오.
데이터 시트 참조





직류 2 선식 UL 레코 그니 션 인증 (자기 진단 출력 기능 없음)
실드 유형

E2E 종류 / 가격 4



형태
감지
거리
연결
방식
코드
사양
극성동작
모드

배치
적용
커넥터
기호 *
형식
M82
mm
M12 스마트
클릭
커넥터 중계
타입 (0.3m)
PVC
(오일)
있음NO① + V,
④ : 0V
GE2E-X2D1-M1TGJ-US 0.3M
NC① + V,
② : 0V
E2E-X2D2-M1TGJ-US 0.3M
코드 인출
타입 (2m)
NO--E2E-X2D1-US 2M
NCE2E-X2D2-US 2M
M123
mm
M12 스마트
클릭
커넥터 중계
타입 (0.3m)
NO① + V,
④ : 0V
GE2E-X3D1-M1TGJ-US 0.3M
NC① + V,
② : 0V
E2E-X3D2-M1TGJ-US 0.3M
코드 인출
타입 (2m)
NO--E2E-X3D1-US 2M
NCE2E-X3D2-US 2M
M187
mm
M12 스마트
클릭
커넥터 중계
타입 (0.3m)
NO① + V,
④ : 0V
GE2E-X7D1-M1TGJ-US 0.3M
NC① + V,
② : 0V
E2E-X7D2-M1TGJ-US 0.3M
코드 인출
타입 (2m)
NO--E2E-X7D1-US 2M
NCE2E-X7D2-US 2M
M3010
mm
M12 스마트
클릭
커넥터 중계
타입 (0.3m)
NO① + V,
④ : 0V
GE2E-X10D1-M1TGJ-US 0.3M
NC① + V,
② : 0V
E2E-X10D2-M1TGJ-US 0.3M
코드 인출
타입 (2m)
NO--E2E-X10D1-US 2M
NCE2E-X10D2-US 2M



직류 2 선식 (진단 출력 기능 없음)
비 실드 유형

E2E 종류 / 가격 6



형태
감지
거리
연결
방식
코드
사양
극성동작
모드

배치
적용
커넥터
기호
* 2
형식
M84
mm
코드 인출
타입 (2m)
PVC
(오일)
있음NO--E2E-X4MD1 2M
NCE2E-X4MD2 2M
M12
커넥터 유형
-NO① + V,
④ : 0V
AE2E-X4MD1-M1G
NC① + V,
② : 0V
DE2E-X4MD2-M1G
M8
커넥터 유형
-NO① + V,
④ : 0V
IE2E-X4MD1-M3G
NC① + V,
② : 0V
 E2E-X4MD2-M3G
M128
mm
M12 스마트
클릭
커넥터 중계
타입 (0.3m)
PVC
(오일)
NO① + V,
④ : 0V
GE2E-X8MD1-M1TGJ 0.3M
코드 인출
타입 (2m)
PVC
(오일)
NO--E2E-X8MD1 2M * 1
NCE2E-X8MD2 2M
M12
커넥터 유형
-NO① + V,
④ : 0V
AE2E-X8MD1-M1G * 1
NC① + V,
② : 0V
DE2E-X8MD2-M1G
M12 표준
커넥터 중계
타입 (0.3m)
PVC
(오일)
NO① + V,
④ : 0V
AE2E-X8MD1-M1GJ 0.3M
NC① + V,
② : 0V
D-
M1814
mm
M12 스마트
클릭
커넥터 중계
타입 (0.3m)
PVC
(오일)
NO① + V,
④ : 0V
GE2E-X14MD1-M1TGJ 0.3M
코드 인출
타입 (2m)
PVC
(오일)
NO--E2E-X14MD1 2M * 1
NCE2E-X14MD2 2M
M12
커넥터 유형
-NO① + V,
④ : 0V
AE2E-X14MD1-M1G * 1
NC① + V,
② : 0V
DE2E-X14MD2-M1G
M12 표준
커넥터 중계
타입 (0.3m)
PVC
(오일)
NO① + V,
④ : 0V
AE2E-X14MD1-M1GJ 0.3M
NC① + V,
② : 0V
D E2E-X14MD2-M1GJ 0.3M
M3020
mm
M12 스마트
클릭
커넥터 중계
타입 (0.3m)
PVC
(오일)
NO① + V,
④ : 0V
GE2E-X20MD1-M1TGJ 0.3M
코드 인출
타입 (2m)
PVC
(오일)
NO--E2E-X20MD1 2M * 1
NCE2E-X20MD2 2M
M12
커넥터 유형
-NO① + V,
④ : 0V
AE2E-X20MD1-M1G * 1
NC① + V,
② : 0V
D E2E-X20MD2-M1G
M12 표준
커넥터 중계
타입 (0.3m)
PVC
(오일)
NO① + V,
④ : 0V
AE2E-X20MD1-M1GJ 0.3M
NC① + V,
② : 0V
D-



* 1. 이주 파 타입을 준비하고 있습니다. 형식은 E2E-X □ D15입니다.
(예 : E2E-X8MD15 2M) 납기에 대해서는 거래 대리점에 문의하십시오.
* 2. 자세한 내용은 데이터 시트 참조



직류 2 선식 UL 레코 그니 션 인증 (자기 진단 출력 기능 없음)
비 실드 유형

E2E 종류 / 가격 8



형태
감지
거리
연결
방식
코드
사양
극성동작
모드

배치
적용
커넥터
기호 *
형식
M84
mm
M12 스마트
클릭
커넥터 중계
타입 (0.3m)
PVC
(오일)
있음NO① + V,
④ : 0V
GE2E-X4MD1-M1TGJ-US 0.3M
NC① + V,
② : 0V
E2E-X4MD2-M1TGJ-US 0.3M
코드 인출
타입 (2m)
NO--E2E-X4MD1-US 2M
NCE2E-X4MD2-US 2M
M128
mm
M12 스마트
클릭
커넥터 중계
타입 (0.3m)
NO① + V,
④ : 0V
GE2E-X8MD1-M1TGJ-US 0.3M
NC① + V,
② : 0V
E2E-X8MD2-M1TGJ-US 0.3M
코드 인출
타입 (2m)
NO--E2E-X8MD1-US 2M
NCE2E-X8MD2-US 2M
M1814
mm
M12 스마트
클릭
커넥터 중계
타입 (0.3m)
NO① + V,
④ : 0V
GE2E-X14MD1-M1TGJ-US 0.3M
NC① + V,
② : 0V
E2E-X14MD2-M1TGJ-US 0.3M
코드 인출
타입 (2m)
NO--E2E-X14MD1-US 2M
NCE2E-X14MD2-US 2M
M3020
mm
M12 스마트
클릭
커넥터 중계
타입 (0.3m)
NO① + V,
④ : 0V
GE2E-X20MD1-M1TGJ-US 0.3M
NC① + V,
② : 0V
E2E-X20MD2-M1TGJ-US 0.3M
코드 인출
타입 (2m)
NO--E2E-X20MD1-US 2M
NCE2E-X20MD2-US 2M



직류 2 선식 (진단 출력 기능)
실드 유형

E2E 종류 / 가격 10



형태
감지
거리
연결 방식코드
사양

동작
모드

배치
적용
커넥터
기호
* 2
형식
M123mm코드 인출
타입 (2m)
PVC
(오일)

습니
NO--E2E-X3D1S 2M
* 1
M12 커넥터
유형
-② + V 진단 출력
③ : 0V
④ + V 및 제어 출력
DE2E-X3D1S-M1
M187mm코드 인출
타입 (2m)
PVC
(오일)
--E2E-X7D1S 2M
* 1
M12 커넥터
유형
-② + V 진단 출력
③ : 0V
④ + V 및 제어 출력
DE2E-X7D1S-M1
M3010mm코드 인출
타입 (2m)
PVC
(오일)
--E2E-X10D1S 2M
* 1
M12 커넥터
유형
-② + V 진단 출력
③ : 0V
④ + V 및 제어 출력
DE2E-X10D1S-M1



* 1. 이주 파 타입을 준비하고 있습니다. 형식은 E2E-X □ D15S입니다.

(예 : E2E-X3D15S 2M) 납기에 대해서는 거래 대리점에 문의하십시오.
* 2. 자세한 내용은 데이터 시트 참조



직류 2 선식 (진단 출력 기능)
비 실드 유형

E2E 종류 / 가격 12



형태
감지
거리
연결 방식코드
사양

동작
모드

배치
적용
커넥터
기호
* 2
형식
M128mm코드 인출
타입 (2m)
PVC
(오일)

습니
NO--E2E-X8MD1S 2M * 1
M12 커넥터
유형
-② + V 진단 출력
③ : 0V
④ + V 및 제어 출력
DE2E-X8MD1S-M1
M1814mm코드 인출
타입 (2m)
PVC
(오일)
--E2E-X14MD1S 2M * 1
M12 커넥터
유형
-② + V 진단 출력
③ : 0V
④ + V 및 제어 출력
DE2E-X14MD1S-M1
M3020mm코드 인출
타입 (2m)
PVC
(오일)
--E2E-X20MD1S 2M * 1
M12 커넥터
유형
-② + V 진단 출력
③ : 0V
④ + V 및 제어 출력
D E2E-X20MD1S-M1



* 1. 이주 파 타입을 준비하고 있습니다. 형식은 E2E-X □ MD15S입니다.
(예 : E2E-X8MD15S 2M) 납기에 대해서는 거래 대리점에 문의하십시오.
* 2. 자세한 내용은 데이터 시트 참조



<직류 2 선식의 커넥터 핀 배선>

· IEC 규격 (IEC947-5-2 TableⅢ)의 제정에 따라 커넥터의 핀 배선은 IEC 규격에 준거하고 변경하고 있습니다.

(기존 타입에 비해 직류 2 선식 타입 만 변경되어 있습니다.)

· 구 핀 배선 제품의 유지 용으로 핀 배선 변환 커넥터 (플러그)를 준비하고 있습니다. (단, NO 타입 만 사용 가능)
또한 이미 커넥터 중계 박스형 XW3A-P □ 45-G11를 이용하시는 분도 아래 코드를 사용해주십시오.



코드 길이형식
500mmXS2W-D421-BY1



E2E 종류 / 가격 15

또한, 종래 타입 (구 핀 배선)도 준비하고 있습니다.



형상형식
동작 모드 NO적용 커넥터
기호 *
동작 모드 NC적용 커넥터
기호 *
실드
449_lu_8_1
M8E2E-X2D1-M1CE2E-X2D2-M1D
M12E2E-X3D1-M1CE2E-X3D2-M1D
M18E2E-X7D1-M1CE2E-X7D2-M1D
M30E2E-X10D1-M1C E2E-X10D2-M1D
비 실드
449_lu_8_2
M8E2E-X4MD1-M1C E2E-X4MD2-M1D
M12E2E-X8MD1-M1C E2E-X8MD2-M1D
M18E2E-X14MD1-M1C E2E-X14MD2-M1D
M30E2E-X20MD1-M1C E2E-X20MD2-M1D



교류 2 선식
실드 타입

E2E 종류 / 가격 18



형상감지
거리
연결 방식코드
사양
동작
모드
핀 배치적용
커넥터
기호
* 2
형식
M81.5mm코드 인출
타입 (2m)
PVC (오일)NO--E2E-X1R5Y1 2M
NCE2E-X1R5Y2 2M
M122mm코드 인출
타입 (2m)
PVC (오일)NO--E2E-X2Y1 2M * 1
NCE2E-X2Y2 2M
M12 커넥터
유형
-NO(③, ④) : AC, AC)EE2E-X2Y1-M1
NC(①, ②) : AC, AC)FE2E-X2Y2-M1
M185mm코드 인출
타입 (2m)
PVC (오일)NO--E2E-X5Y1 2M * 1
NCE2E-X5Y2 2M
M12 커넥터
유형
-NO(③, ④) : AC, AC)EE2E-X5Y1-M1
NC(①, ②) : AC, AC)FE2E-X5Y2-M1
M3010mm코드 인출
타입 (2m)
PVC (오일)NO--E2E-X10Y1 2M * 1
NCE2E-X10Y2 2M
M12 커넥터
유형
-NO(③, ④) : AC, AC)EE2E-X10Y1-M1
NC(①, ②) : AC, AC)FE2E-X10Y2-M1



* 1. 이주 파 타입을 준비하고 있습니다. 형식은 E2E-X □ Y □ 5입니다. (예 : E2E-X5Y15 2M) 납기에 대해서는 거래 대리점에 문의하십시오.

* 2. 자세한 내용은 데이터 시트 참조



교류 2 선식
비 실드 유형

E2E 종류 / 가격 20



형상감지
거리
연결 방식코드
사양
동작
모드
핀 배치적용
커넥터
기호
* 2
형식
M82mm코드 인출
타입 (2m)
PVC
(오일)
NO--E2E-X2MY1 2M
NC E2E-X2MY2 2M
M125mm코드 인출
타입 (2m)
PVC
(오일)
NO--E2E-X5MY1 2M * 1
NCE2E-X5MY2 2M
M12 커넥터
유형
-NO(③, ④) : AC, AC)EE2E-X5MY1-M1
NC(①, ②) : AC, AC)F E2E-X5MY2-M1
M1810mm코드 인출
타입 (2m)
PVC
(오일)
NO--E2E-X10MY1 2M * 1
NCE2E-X10MY2 2M
M12 커넥터
유형
-NO(③, ④) : AC, AC)EE2E-X10MY1-M1
NC(①, ②) : AC, AC)FE2E-X10MY2-M1
M3018mm코드 인출
타입 (2m)
PVC
(오일)
NO--E2E-X18MY1 2M * 1
NCE2E-X18MY2 2M
M12 커넥터
유형
-NO(③, ④) : AC, AC)EE2E-X18MY1-M1
NC(①, ②) : AC, AC)FE2E-X18MY2-M1



* 1. 이주 파 타입을 준비하고 있습니다. 형식은 E2E-X □ MY □ 5입니다. (예 : E2E-X5MY15 2M) 납기에 대해서는 거래 대리점에 문의하십시오.

* 2. 자세한 내용은 데이터 시트 참조

icon_01

교류 직류 양용 2 선식
실드 타입 (비 실드 타입은 없습니다)

E2E 종류 / 가격 22



형상감지
거리
연결 방식코드 사양동작
모드

배치
적용
커넥터
기호 * 2
형식
M123mm코드 인출 타입 (2m)PVC (오일)NO--E2E-X3T1 2M
M187mm코드 인출 타입 (2m)PVC (오일)--E2E-X7T1 2M
M3010mm코드 인출 타입 (2m)PVC (오일)--E2E-X10T1 2M



참고 "CE"적합하지 않습니다.

3 선식

직류 3 선식
실드 타입

E2E 종류 / 가격 25



형태
감지
거리
연결
방식
코드
사양
동작
모드

배치
적용
커넥터
기호
* 2
형식
NPN 출력PNP 출력
M81.5
mm
코드
인출
타입
(2m)
PVC
(오일)
NO--E2E-X1R5E1 2ME2E-X1R5F1 2M
NCE2E-X1R5E2 2ME2E-X1R5F2 2M
M12
커넥터
유형
-NO① + V,
③ : 0V,
④ : 제어
  출력
BE2E-X1R5E1-M1E2E-X1R5F1-M1
NC① + V,
③ : 0V,
② : 제어
  출력
DE2E-X1R5E2-M1E2E-X1R5F2-M1
M8
커넥터
유형
-NO① + V,
③ : 0V,
④ : 제어
  출력
IE2E-X1R5E1-M3E2E-X1R5F1-M3
NC① + V,
③ : 0V,
② : 제어
  출력
E2E-X1R5E2-M3E2E-X1R5F2-M3
M122
mm
코드
인출
타입
(2m)
PVC
(오일)
NO--E2E-X2E1 2M
* 1
E2E-X2F1 2M
* 1
NCE2E-X2E2 2ME2E-X2F2 2M
M12
커넥터
유형
-NO① + V,
③ : 0V,
④ : 제어
  출력
BE2E-X2E1-M1E2E-X2F1-M1
NC① + V,
③ : 0V,
② : 제어
  출력
DE2E-X2E2-M1E2E-X2F2-M1
M185
mm
코드
인출
타입
(2m)
PVC
(오일)
NO--E2E-X5E1 2M
* 1
E2E-X5F1 2M
* 1
NCE2E-X5E2 2ME2E-X5F2 2M
M12
커넥터
유형
-NO① + V,
③ : 0V,
④ : 제어
  출력
BE2E-X5E1-M1E2E-X5F1-M1
NC① + V,
③ : 0V,
② : 제어
  출력
DE2E-X5E2-M1E2E-X5F2-M1
M3010
mm
코드
인출
타입
(2m)
PVC
(오일)
NO--E2E-X10E1 2M
* 1
E2E-X10F1 2M
NCE2E-X10E2 2ME2E-X10F2 2M
M12
커넥터
유형
-NO① + V,
③ : 0V,
④ : 제어
  출력
BE2E-X10E1-M1E2E-X10F1-M1
NC① + V,
③ : 0V,
② : 제어
  출력
D E2E-X10E2-M1E2E-X10F2-M1



* 1. 이주 파 타입을 준비하고 있습니다. 형식은 E2E-X □□□ 5입니다. (예 : E2E-X5E15 2M) 납기에 대해서는 거래 대리점에 문의하십시오.

* 2. 자세한 내용은 데이터 시트 참조



직류 3 선식
비 실드 유형

E2E 종류 / 가격 27



형태
감지
거리
연결
방식
코드
사양
동작
모드

배치
적용
커넥터
기호
* 2
형식
NPN 출력PNP 출력
M82
mm
코드
인출
타입
(2m)
PVC
(오일)
NO--E2E-X2ME1 2ME2E-X2MF1 2M
NCE2E-X2ME2 2ME2E-X2MF2 2M
M12
커넥터
유형
-NO① + V,
③ : 0V,
④ : 제어
  출력
BE2E-X2ME1-M1E2E-X2MF1-M1
NC① + V,
③ : 0V,
② : 제어
  출력
D E2E-X2ME2-M1 E2E-X2MF2-M1
M8
커넥터
유형
-NO① + V,
③ : 0V,
④ : 제어
  출력
IE2E-X2ME1-M3 E2E-X2MF1-M3
NC① + V,
③ : 0V,
② : 제어
  출력
 E2E-X2ME2-M3 E2E-X2MF2-M3
M125
mm
코드
인출
타입
(2m)
PVC
(오일)
NO--E2E-X5ME1 2M
* 1
E2E-X5MF1 2M
NCE2E-X5ME2 2ME2E-X5MF2 2M
M12
커넥터
유형
-NO① + V,
③ : 0V,
④ : 제어
  출력
BE2E-X5ME1-M1E2E-X5MF1-M1
NC① + V,
③ : 0V,
② : 제어
  출력
DE2E-X5ME2-M1E2E-X5MF2-M1
M1810
mm
코드
인출
타입
(2m)
PVC
(오일)
NO--E2E-X10ME1 2M
* 1
E2E-X10MF1 2M
NCE2E-X10ME2 2ME2E-X10MF2 2M
M12
커넥터
유형
-NO① + V,
③ : 0V,
④ : 제어
  출력
BE2E-X10ME1-M1E2E-X10MF1-M1
NC① + V,
③ : 0V,
② : 제어
  출력
D E2E-X10ME2-M1 E2E-X10MF2-M1
M3018
mm
코드
인출
타입
(2m)
PVC
(오일)
NO--E2E-X18ME1 2M
* 1
E2E-X18MF1 2M
NCE2E-X18ME2 2ME2E-X18MF2 2M
M12
커넥터
유형
-NO① + V,
③ : 0V,
④ : 제어
  출력
BE2E-X18ME1-M1E2E-X18MF1-M1
NC① + V,
③ : 0V,
② : 제어
  출력
D E2E-X18ME2-M1 E2E-X18MF2-M1



* 1. 이주 파 타입을 준비하고 있습니다. 형식은 E2E-X □ M □□ 5입니다. (예 : E2E-X5ME15 2M) 납기에 대해서는 거래 대리점에 문의하십시오.

* 2. 자세한 내용은 데이터 시트 참조



Specifications

직류 2 선식 (E2E-X □ D □)



크기M8M12
형태실드비 실드실드비 실드
형식E2E-X2D □E2E-X4MD □E2E-X3D □E2E-X8MD □
검출 거리2mm ± 10 %4mm ± 10 %3mm ± 10 %8mm ± 10 %
설정 거리 * 10 ~ 1.6mm0 ~ 3.2mm0 ~ 2.4mm0 ~ 6.4mm
응차검출 거리의 15 % 이하검출 거리의 10 % 이하
검출 가능 물체자성 금속 (비자 성 금속은 검출 거리가 저하됩니다. icon_01데이터 시트의 "특성 데이터"참조 )
표준 검출 물체철 8 × 8 × 1mm철 20 × 20 ​​× 1mm철 12 × 12 × 1mm철 30 × 30 × 1mm
응답 주파수 * 21.5kHz1kHz0.8kHz
전원 전압 (사용 전압 범위)표준 타입 : DC12 ~ 24V 리플 (pp) 10 % 이하 (DC10 ~ 30V)
US 유형 : DC12 ~ 24V 리플 (pp) 10 % 이하 (사용 전압 범위도 동일)
누설 전류0.8mA 이하
제어 출력개폐 용량3 ~ 100mA 진단 출력 50mA [D1 (5) S 타입 만]
잔류 전압 * 33V 이하 (부하 전류 100mA, 코드 길이 2m시 그러나 M1J-T 타입 만 5V 이하)
표시 등D1 타입 : 동작 표시 (적색), 설정 표시 (녹색)
D2 타입 : 동작 표시 (적색)
동작 모드 (검출 물체 접근시)D1 타입 : NO
D2 타입 : NC 자세한 내용은 데이터 시트의 "입출력 단 회로도」의 타임 차트 참조
icon_01
진단 출력 지연 시간0.3 ~ 1s
보호 회로서지 흡수, 부하 단락 보호 (제어 출력 진단 출력 모두)
주위 온도 범위동작시 : -25 ~ + 70 ℃ 보존시 : -40 ~ + 85 ℃ (단, 결빙, 결로하지 않을 것)
주위 습도 범위동작시, 보존시 : 각 35 ~ 95 % RH (단, 결로하지 않을 것)
온도의 영향-25 ~ + 70 ℃의 온도 범위에서 + 23 ℃ 인 때
검출 거리의 ± 15 % 이내
-25 ~ + 70 ℃의 온도 범위에서 + 23 ℃ 인 때
검출 거리의 ± 10 % 이내
전압의 영향정격 전원 전압 ± 15 % 범위 내에서 정격 전원 전압시, 검출 거리의 ± 1 % 이내
절연 저항50MΩ 이상 (DC500V 메가에서) 충전부와 케이스 사이
내전압AC1,000V 50 / 60Hz 1min 충전부와 케이스 사이
진동 (내구)10 ~ 55Hz ​​복 진폭 1.5mm X, Y, Z 각 방향 2h
충격 (내구성)500m / s 2 X, Y, Z 각 방향 10 회1,000m / s 2 X, Y, Z 각 방향 10 회
보호 구조코드 인출 타입 커넥터 중계 타입 : IEC 규격 IP67 사내 규격 내유
커넥터 타입 : IEC 규격 IP67
연결 방식코드 인출 타입 (표준 코드 길이 2m) 커넥터 타입,
커넥터 중계 타입 (표준 코드 길이 300mm)
질량
(포장 상태)
코드 인출 타입약 60g약 70g
커넥터 중계 타입──약 40g
커넥터 유형약 15g약 25g
재질케이스스테인레스 (SUS303)황동 니켈 도금
검출면PBT
체결 너트황동 니켈 도금
톱니 와셔철 아연 도금
부속품설명서





크기M18M30
형태실드비 실드실드비 실드
형식E2E-X7D □E2E-X14MD □E2E-X10D □E2E-X20MD □
검출 거리7mm ± 10 %14mm ± 10 %10mm ± 10 %20mm ± 10 %
설정 거리 * 10 ~ 5.6mm0 ~ 11.2mm0 ~ 8mm0 ~ 16mm
응차검출 거리의 10 % 이하
검출 가능 물체자성 금속 (비자 성 금속은 검출 거리가 저하됩니다. icon_01데이터 시트의 "특성 데이터"참조 )
표준 검출 물체철 18 × 18 × 1mm철 30 × 30 × 1mm철 54 × 54 × 1mm
응답 주파수 * 20.5kHz0.4kHz0.1kHz
전원 전압 (사용 전압 범위)표준 타입 : DC12 ~ 24V 리플 (pp) 10 % 이하 (DC10 ~ 30V)
US 유형 : DC12 ~ 24V 리플 (pp) 10 % 이하 (사용 전압 범위도 동일)
누설 전류0.8mA 이하
제어 출력개폐 용량3 ~ 100mA 진단 출력 50mA [D1 (5) S 타입 만]
잔류 전압 * 33V 이하 (부하 전류 100mA, 코드 길이 2m시 그러나 M1J-T 타입 만 5V 이하)
표시 등D1 타입 : 동작 표시 (적색), 설정 표시 (녹색)
D2 타입 : 동작 표시 (적색)
동작 모드 (검출 물체 접근시)D1 타입 : NO
D2 타입 : NC 자세한 내용은 데이터 시트의 "입출력 단 회로도」의 타임 차트 참조
icon_01
진단 출력 지연 시간0.3 ~ 1s
보호 회로서지 흡수, 부하 단락 보호 (제어 출력 진단 출력 모두)
주위 온도 범위동작시 : -25 ~ + 70 ℃ 보존시 : -40 ~ + 85 ℃ (단, 결빙, 결로하지 않을 것)
주위 습도 범위동작시, 보존시 : 각 35 ~ 95 % RH (단, 결로하지 않을 것)
온도의 영향-25 ~ + 70 ℃의 온도 범위에서 + 23 ℃ 일 때 검출 거리의 ± 10 % 이내
전압의 영향정격 전원 전압 ± 15 % 범위 내에서 정격 전원 전압시, 검출 거리의 ± 1 % 이내
절연 저항50MΩ 이상 (DC500V 메가에서) 충전부와 케이스 사이
내전압AC1,000V 50 / 60Hz 1min 충전부와 케이스 사이
진동 (내구)10 ~ 55Hz ​​복 진폭 1.5mm X, Y, Z 각 방향 2h
충격 (내구성)1,000m / s 2 X, Y, Z 각 방향 10 회
보호 구조코드 인출 타입 커넥터 중계 타입 : IEC 규격 IP67 사내 규격 내유
커넥터 타입 : IEC 규격 IP67
연결 방식코드 인출 타입 (표준 코드 길이 2m) 커넥터 타입,
커넥터 중계 타입 (표준 코드 길이 300mm)
질량
(포장 상태)
코드 인출 타입약 130g약 175g
커넥터 중계 타입약 70g약 110g
커넥터 유형약 40g약 90g
재질케이스황동 니켈 도금
검출면PBT
체결 너트황동 니켈 도금
톱니 와셔철 아연 도금
부속품설명서



* 1. 녹색 표시등이 점등하는 범위에서 사용해주십시오. (D2 타입 제외)
* 2. 응답 주파수는 평균값입니다.
   측정 조건은 표준 검출 물체를 가져있어 검출 체의 간격은 표준 검출 물체의 2 배로하고 설정 거리는 검출 거리의 1/2로합니다.
* 3. M1J-T 타입을 사용할 경우 잔류 전압이 5V하므로, 접속 기기와의 인터페이스 조건을 확인한 후 사용하십시오.
   ( icon_01자세한 내용은 카탈로그 참조 )

교류 2 선식 (E2E-X □ Y □)



크기M8M12
형태실드비 실드실드비 실드
형식E2E-X1R5Y □E2E-X2MY □E2E-X2Y □E2E-X5MY □
검출 거리1.5mm ± 10 %2mm ± 10 %5mm ± 10 %
설정 거리0 ~ 1.2mm0 ~ 1.6mm0 ~ 4mm
응차검출 거리의 10 % 이하
검출 가능 물체자성 금속 (비자 성 금속은 검출 거리가 저하됩니다. icon_01데이터 시트의 "특성 데이터"참조 )
표준 검출 물체철 8 × 8 × 1mm철 12 × 12 × 1mm철 15 × 15 × 1mm
응답 주파수25Hz
전원 전압
(사용 전압 범위) * 1
AC24 ~ 240V 50 / 60H z (AC20 ~ 264V)
누설 전류1.7mA 이하
제어
출력
개폐 용량 * 25 ~ 100mA5 ~ 200mA
잔류 전압icon_01데이터 시트의 "특성 데이터"참조
표시 등동작 표시 (적색)
동작 모드
(검출 물체 접근시)
Y1 유형 : NO, Y2 유형 : NC 자세한 내용은 데이터 시트의 "입출력 단 회로도」의 타임 차트 참조
icon_01
보호 회로서지 흡수
주위 온도 범위 * 1 * 2동작시, 보존시 : 각 -25 ~ + 70 ° C
(단, 결빙, 결로하지 않을 것)
동작시, 보존시 : 각 -40 ~ + 85 ° C
(단, 결빙, 결로하지 않을 것)
주위 습도 범위동작시, 보존시 : 각 35 ~ 95 % RH (단, 결로하지 않을 것)
온도의 영향-25 ~ + 70 ° C의 온도 범위에서 + 23 ° C시
검출 거리의 ± 10 % 이하
-40 ~ + 85 ° C의 온도 범위에서 + 23 ° C시
검출 거리의 ± 15 % 이내,
-25 ~ + 70 ° C의 온도 범위에서 + 23 ° C시
검출 거리의 ± 10 % 이하
전압의 영향정격 전원 전압 ± 15 % 범위 내에서 정격 전원 전압시, 검출 거리의 ± 1 % 이내
절연 저항50MΩ 이상 (DC500V 메가에서) 충전부와 케이스 사이
내전압AC4,000V 50 / 60Hz 1min 충전부와 케이스 사이 그러나 M8 타입은 AC2,000V
진동 (내구)10 ~ 55Hz ​​복 진폭 1.5mm X, Y, Z 각 방향 2h
충격 (내구성)500m / s 2 X, Y, Z 각 방향 10 회1,000m / s 2 X, Y, Z 각 방향 10 회
보호 구조코드 인출 타입 : IEC 규격 IP67 사내 규격 내유
커넥터 타입 : IEC 규격 IP67
연결 방식코드 인출 타입 (표준 코드 길이 2m) 커넥터 유형
질량
(포장
상태)
코드 인출
타입
약 60g약 70g
커넥터 유형약 15g약 25g
재질케이스스테인레스 (SUS303)황동 니켈 도금
검출면PBT
체결 너트황동 니켈 도금
톱니 와셔철 아연 도금
부속품설명서





크기M18M30
형태실드비 실드실드비 실드
형식E2E-X5Y □E2E-X10MY □E2E-X10Y □E2E-X18MY □
검출 거리5mm ± 10 %10mm ± 10 %18mm ± 10 %
설정 거리0 ~ 4mm0 ~ 8mm0 ~ 14mm
응차검출 거리의 10 % 이하
검출 가능 물체자성 금속 (비자 성 금속은 검출 거리가 저하됩니다. icon_01데이터 시트의 "특성 데이터"참조 )
표준 검출 물체철 15 × 15 × 1mm철 30 × 30 × 1mm철 54 × 54 × 1mm
응답 주파수25Hz
전원 전압
(사용 전압 범위) * 1
AC24 ~ 240V 50 / 60H z (AC20 ~ 264V)
누설 전류1.7mA 이하
제어
출력
개폐 용량 * 25 ~ 300mA
잔류 전압icon_01데이터 시트의 "특성 데이터"참조
표시 등동작 표시 (적색)
동작 모드
(검출 물체 접근시)
Y1 유형 : NO, Y2 유형 : NC 자세한 내용은 데이터 시트의 "입출력 단 회로도」의 타임 차트 참조
icon_01
보호 회로서지 흡수
주위 온도 범위 * 1 * 2동작시, 보존시 : 각 -40 ~ + 85 ° C
(단, 결빙, 결로하지 않을 것)
주위 습도 범위동작시, 보존시 : 각 35 ~ 95 % RH (단, 결로하지 않을 것)
온도의 영향-40 ~ + 85 ° C의 온도 범위에서 + 23 ° C시
검출 거리의 ± 15 % 이내,
-25 ~ + 70 ° C의 온도 범위에서 + 23 ° C시
검출 거리의 ± 10 % 이하
전압의 영향정격 전원 전압 ± 15 % 범위 내에서 정격 전원 전압시, 검출 거리의 ± 1 % 이내
절연 저항50MΩ 이상 (DC500V 메가에서) 충전부와 케이스 사이
내전압AC4,000V 50 / 60Hz 1min 충전부와 케이스 사이 그러나 M8 타입은 AC2,000V
진동 (내구)10 ~ 55Hz ​​복 진폭 1.5mm X, Y, Z 각 방향 2h
충격 (내구성)1,000m / s 2 X, Y, Z 각 방향 10 회
보호 구조코드 인출 타입 : IEC 규격 IP67 사내 규격 내유
커넥터 타입 : IEC 규격 IP67
연결 방식코드 인출 타입 (표준 코드 길이 2m) 커넥터 유형
질량
(포장
상태)
코드 인출
타입
약 130g약 175g
커넥터 유형약 40g약 90g
재질케이스황동 니켈 도금
검출면PBT
체결 너트황동 니켈 도금
톱니 와셔철 아연 도금
부속품설명서



* 1. AC24V에서 사용되는 경우는 -25 ℃ 이상의 주위 온도 범위에서 사용하십시오.
* 2. M18, M30 타입을 70 ~ 85 ℃의 주위 온도 범위에서 사용되는 경우, 제어 출력 (개폐 용량)은 5 ~ 200mA의 범위에서 사용하십시오.

교류 직류 양용 2 선식 ( E2E-X □ T1)



크기M12M18M30
형태실드
형식E2E-X3T1E2E-X7T1E2E-X10T1
검출 거리3mm ± 10 %7mm ± 10 %10mm ± 10 %
설정 거리0 ~ 2.4mm0 ~ 5.6mm0 ~ 8mm
응차검출 거리의 10 % 이하
검출 가능 물체자성 금속 (비자 성 금속은 검출 거리가 저하됩니다. icon_01데이터 시트의 "특성 데이터"참조 )
표준 검출 물체철 12 × 12 × 1mm철 18 × 18 × 1mm철 30 × 30 × 1mm
응답 주파수
* 1
DC시1kHz0.5kHz0.4kHz
AC시25Hz
전원 전압 (사용 전압 범위) * 2DC24 ~ 240V (DC20 ~ 264V)
AC48 ~ 240V (AC40 ~ 264V)
누설 전류DC시 : 1mA 이하
AC시 : 2mA 이하
제어 출력개폐 용량5 ~ 100mA
잔류 전압DC시 : 6V 이하 (부하 전류 100mA, 코드 길이 2m시)
AC시 : 10V 이하 (부하 전류 5mA 코드 길이 2m시)
표시 등동작 표시 (적색), 설정 표시 (녹색)
동작 모드 (검출 물체 접근시)NO icon_01자세한 내용은 데이터 시트의 "입출력 단 회로도」의 타임 차트 참조
보호 회로부하 단락 보호 (DC20 ~ 40V 전용) 서지 흡수
주위 온도 범위동작시 : -25 ~ + 70 ° C 저장시 : -40 ~ + 85 ° C (단, 결빙, 결로하지 않을 것)
주위 습도 범위동작시, 보존시 : 각 35 ~ 95 % RH (단, 결로하지 않을 것)
온도의 영향-25 ~ + 70 ° C의 온도 범위에서 + 23 ° C시의 검출 거리의 ± 10 % 이내
전압의 영향정격 전원 전압 ± 15 % 범위 내에서 정격 전원 전압시, 검출 거리의 ± 1 % 이내
절연 저항50MΩ 이상 (DC500V 메가에서) 충전부와 케이스 사이
내전압AC4,000V 50 / 60Hz 1min 충전부와 케이스 사이
진동 (내구)10 ~ 55Hz ​​복 진폭 1.5mm X, Y, Z 각 방향 2h
충격 (내구성)1,000m / s 2 X, Y, Z 각 방향 10 회
보호 구조IEC 규격 IP67 사내 규격 내유
연결 방식코드 인출 타입 (표준 코드 길이 2m)
질량 (포장 상태)약 80g약 140g약 190g
재질케이스황동 니켈 도금
검출면PBT
체결 너트황동 니켈 도금
톱니 와셔철 아연 도금
부속품설명서



* 1 응답 주파수는 평균값입니다.
           측정 조건은 표준 검출 물체를 가져있어 검출 체의 간격은 표준 검출 물체의 2 배로하고 설정 거리는
          검출 거리의 1/2로합니다.

* 2 전원 전압 파형에 대해
   사용 전원은 정현파를 사용하십시오. 구형파의 교류 전원에서 복귀 불량이 일어납니다.

직류 3 선식 (E2E-X □ E □ / F □)



크기M8M12
형태실드비 실드실드비 실드
형식E2E-X1R5E □ / F □E2E-X2ME □ / F □E2E-X2E □ / F □E2E-X5ME □ / F □
검출 거리1.5mm ± 10 %2mm ± 10 %5mm ± 10 %
설정 거리0 ~ 1.2mm0 ~ 1.6mm0 ~ 4mm
응차검출 거리의 10 % 이하
검출 가능 물체자성 금속 (비자 성 금속은 검출 거리가 저하됩니다. icon_01데이터 시트의 "특성 데이터"참조 )
표준 검출 물체철 8 × 8 × 1mm철 12 × 12 × 1mm철 15 × 15 × 1mm
응답 주파수 * 12kHz0.8kHz1.5kHz0.4kHz
전원 전압
(사용 전압 범위) * 2
DC12 ~ 24V 리플 (pp) 10 % 이하 (DC10 ~ 40V)
소비 전류13mA 이하
제어
출력
개폐 용량 * 2200mA 이하
잔류 전압2V 이하 (부하 전류 200mA, 코드 길이 2m시)
표시 등동작 표시 (적색)
동작 모드
(검출 물체 접근시)
E1 / F1 타입 : NO, E2 / F2 타입 : NC 자세한 내용은 데이터 시트의 "입출력 단 회로도」의 타임 차트 참조
icon_01
보호 회로역 접속 보호, 서지 흡수, 부하 단락 보호
주위 온도 범위 * 2동작시, 보존시 : 각 -40 ~ + 85 ℃ (단, 결빙, 결로하지 않을 것)
주위 습도 범위동작시, 보존시 : 각 35 ~ 95 % RH (단, 결로하지 않을 것)
온도의 영향-40 ~ + 85 ℃의 온도 범위에서 + 23 ℃ 일 때 검출 거리의 ± 15 % 이내
-25 ~ + 70 ℃의 온도 범위에서 + 23 ℃ 일 때 검출 거리의 ± 10 % 이내
전압의 영향정격 전원 전압 ± 15 % 범위 내에서 정격 전원 전압시, 검출 거리의 ± 1 % 이내
절연 저항50MΩ 이상 (DC500V 메가에서) 충전부와 케이스 사이
내전압AC1,000V 50 / 60Hz 1min 충전부와 케이스 사이
진동 (내구)10 ~ 55Hz ​​복 진폭 1.5mm X, Y, Z 각 방향 2h
충격 (내구성)500m / s 2 X, Y, Z 각 방향 10 회1,000m / s 2 X, Y, Z 각 방향 10 회
보호 구조코드 인출 타입 : IEC 규격 IP67 사내 규격 내유
커넥터 타입 : IEC 규격 IP67
연결 방식코드 인출 타입 (표준 코드 길이 2m) 커넥터 유형
질량
(포장
상태)
코드 인출
타입
약 65g약 75g
커넥터 유형약 15g약 25g
재질케이스스테인레스 (SUS303)황동 니켈 도금
검출면PBT
체결 너트황동 니켈 도금
톱니 와셔철 아연 도금
부속품설명서





크기M18M30
형태실드비 실드실드비 실드
형식E2E-X5E □ / F □E2E-X10ME □ / F □E2E-X10E □ / F □=E2E-X18ME □ / F □
검출 거리5mm ± 10 %10mm ± 10 %18mm ± 10 %
설정 거리0 ~ 4mm0 ~ 8mm0 ~ 14mm
응차검출 거리의 10 % 이하
검출 가능 물체자성 금속 (비자 성 금속은 검출 거리가 저하됩니다. icon_01데이터 시트의 "특성 데이터"참조 )
표준 검출 물체철 15 × 15 × 1mm철 30 × 30 × 1mm철 54 × 54 × 1mm
응답 주파수 * 10.6kHz0.2kHz0.4kHz0.1kHz
전원 전압
(사용 전압 범위) * 2
DC12 ~ 24V 리플 (pp) 10 % 이하 (DC10 ~ 40V)
소비 전류13mA 이하
제어
출력
개폐 용량 * 2200mA 이하
잔류 전압2V 이하 (부하 전류 200mA, 코드 길이 2m시)
표시 등동작 표시 (적색)
동작 모드
(검출 물체 접근시)
E1 / F1 타입 : NO, E2 / F2 타입 : NC 자세한 내용은 데이터 시트의 "입출력 단 회로도」의 타임 차트 참조
icon_01
보호 회로역 접속 보호, 서지 흡수, 부하 단락 보호
주위 온도 범위 * 2동작시, 보존시 : 각 -40 ~ + 85 ℃ (단, 결빙, 결로하지 않을 것)
주위 습도 범위동작시, 보존시 : 각 35 ~ 95 % RH (단, 결로하지 않을 것)
온도의 영향-40 ~ + 85 ℃의 온도 범위에서 + 23 ℃ 일 때 검출 거리의 ± 15 % 이내
-25 ~ + 70 ℃의 온도 범위에서 + 23 ℃ 일 때 검출 거리의 ± 10 % 이내
전압의 영향정격 전원 전압 ± 15 % 범위 내에서 정격 전원 전압시, 검출 거리의 ± 1 % 이내
절연 저항50MΩ 이상 (DC500V 메가에서) 충전부와 케이스 사이
내전압AC1,000V 50 / 60Hz 1min 충전부와 케이스 사이
진동 (내구)10 ~ 55Hz ​​복 진폭 1.5mm X, Y, Z 각 방향 2h
충격 (내구성)1,000m / s 2 X, Y, Z 각 방향 10 회
보호 구조코드 인출 타입 : IEC 규격 IP67 사내 규격 내유
커넥터 타입 : IEC 규격 IP67
연결 방식코드 인출 타입 (표준 코드 길이 2m) 커넥터 유형
질량
(포장
상태)
코드 인출
타입
약 150g약 195g
커넥터 유형약 40g약 90g
재질케이스스테인레스 (SUS303)황동 니켈 도금
검출면PBT
체결 너트황동 니켈 도금
톱니 와셔철 아연 도금
부속품설명서



* 1 응답 주파수는 평균값입니다.
   측정 조건은 표준 검출 물체를 가져있어 검출 체의 간격은 표준 검출 물체의 2 배로하고 설정 거리는 검출 거리의 1/2로합니다.
* 2. M8 타입을 70 ~ 85 ℃의 범위에서 사용되는 경우에는 사용 전압 범위는 DC10 ~ 30V, 제어 출력 (개폐 용량) 100mA 이하에서 사용하십시오.



Dimensions

(단위 : mm)
지정되지 않은 치수 공차 : 공차 등급 IT16

본체

형식 외형 치수 조견표

코드 인출 타입 (실드 타입)

그림 1
E2E-X2D □
E2E-X1R5E □ / F □

E2E Dimensions 5

그림 3
E2E-X1R5Y □

E2E Dimensions 6

그림 5
E2E-X3D □
E2E-X2E □ / F □

E2E Dimensions 7



그림 7
E2E-X2Y □



E2E Dimensions 8

코드 인출 타입 (비 실드 타입)



그림 2
E2E-X4MD □
E2E-X2ME □ / F □



E2E Dimensions 10



그림 4
E2E-X2MY □



E2E Dimensions 11

그림 6
E2E-X8MD □
E2E-X5ME □ / F □

E2E Dimensions 12



그림 8
E2E-X5MY □



E2E Dimensions 13E2E Dimensions 14

코드 인출 타입 (실드 타입)

그림 9
E2E-X3T1

E2E Dimensions 16

그림 10
E2E-X7D □ / E2E-X5E □ / F □
E2E-X5Y □ / E2E-X7T1

E2E Dimensions 17

그림 12
E2E-X10D □ / E2E-X10E □ / F □
E2E-X10Y □ / E2E-X10T1

E2E Dimensions 18

코드 인출 타입 (비 실드 타입)

그림 11
E2E-X14MD □ / E2E-X10ME □ / F □
E2E-X10MY □

E2E Dimensions 20

그림 13
E2E-X20MD □ / E2E-X18ME □ / F □
E2E-X18MY □

E2E Dimensions 21

장착 구멍 가공 치수

E2E Dimensions 22

M8 커넥터 타입 (실드 타입)

그림 24
E2E-X2D □ -M3G / E2E-X1R5E □ -M3 / X1R5F □ -M3

E2E Dimensions 24

M8 커넥터 타입 (비 실드 타입)

그림 25
E2E-X4MD □ -M3G / E2E-X2ME □ -M3 / X2MF □ -M3

E2E Dimensions 26

M12 커넥터 타입 (실드 타입)

그림 14
E2E-X2D □ -M1 (G)
E2E-X1R5E □ -M1 / X1R5F □ -M1

E2E Dimensions 28

그림 16
E2E-X3D □ -M1 (G)
E2E-X2E □ -M1 / X2F □ -M1

E2E Dimensions 29

그림 18
E2E-X2Y □ -M1

E2E Dimensions 30

그림 20
E2E-X7D □ -M1 (G) / E2E-X5E □ -M1 / X5F □ -M1
E2E-X5Y □ -M1

E2E Dimensions 31

그림 22
E2E-X10D □ -M1 (G) / E2E-X10E □ -M1 / X10F □ -M1
E2E-X10Y □ -M1

E2E Dimensions 32

M12 커넥터 유형 (비 실드 타입)

그림 15
E2E-X4MD □ -M1 (G)
E2E-X2ME □ -M1 / X2MF □ -M1

E2E Dimensions 34

그림 17
E2E-X8MD □ -M1 (G)
E2E-X5ME □ -M1 / X5MF □ -M1

E2E Dimensions 35

그림 19
E2E-X5MY □ -M1

E2E Dimensions 36

그림 21
E2E-X14MD □ -M1 (G) / E2E-X10ME □ -M1 / X10MF □ -M1
E2E-X10MY □ -M1

E2E Dimensions 37

그림 23
E2E-X20MD □ -M1 (G) / E2E-X18ME □ -M1 / X18MF □ -M1
E2E-X18MY □ -M1

E2E Dimensions 38

장착 구멍 가공 치수

E2E Dimensions 39

커넥터 중계 타입 (실드 타입)

그림 26
E2E-X2D □ -M1TGJ-U * 3
E2E-X2D1-M1TGJ
E2E-X2D □ -M1TGJ-US

E2E Dimensions 41

그림 27
E2E-X3D □ -M1GJ
E2E-X3D1-M1J-T
E2E-X3D □ -M1TGJ-U * 3
E2E-X3D1-M1TGJ
E2E-X3D □ -M1TGJ-US

E2E Dimensions 42

그림 28
E2E-X7D □ -M1GJ
E2E-X7D □ -M1J-T
E2E-X7D □ -M1TGJ-U * 3
E2E-X7D1-M1TGJ
E2E-X7D □ -M1TGJ-US

E2E Dimensions 43

그림 29
E2E-X10D □ -M1GJ
E2E-X10D □ -M1J-T
E2E-X10D □ -M1TGJ-U * 3
E2E-X10D1-M1TGJ
E2E-X10D □ -M1TGJ-US

E2E Dimensions 44

커넥터 중계 타입 (비 실드 타입)

그림 30
E2E-X4MD □ -M1TGJ-US

E2E Dimensions 46

그림 31
E2E-X8MD1-M1GJ
E2E-X8MD1-M1TGJ
E2E-X8MD □ -M1TGJ-US

E2E Dimensions 47

그림 32
E2E-X14MD □ -M1GJ
E2E-X14MD1-M1TGJ
E2E-X14MD □ -M1TGJ-US

E2E Dimensions 48

그림 33
E2E-X20MD1-M1GJ
E2E-X20MD1-M1TGJ
E2E-X20MD □ -M1TGJ-US

E2E Dimensions 49

장착 구멍 가공 치수

E2E Dimensions 50

근접 센서 + 센서 I / O 커넥터 연결시의 치수

E2E Dimensions 51

XS2F / XS5F 연결시의 치수

E2E Dimensions 52

* 센서 직경 M12 전용 AC · DC에서 외형 치수 (센서 길이)가 다릅니다.
  따라서 I / O 커넥터 접속시 치수가 변하므로주의하시기 바랍니다.

XS3F 연결시의 치수

E2E Dimensions 53

sns 링크

Info

회사명. (주)다성에프에이
본사. 경기도 수원시 영통구 신원로 156, 2층 (신동 348번지)
부산사무소. 부산광역시 강서구 유통단지1로 41 부산티플렉스 118동 217호(대저2동 3153-1번지)
사업자 등록번호. 314-86-38689 대표. 이갑봉
전화. 031-203-2798 팩스. 031-203-2791
개인정보 보호책임자. 이갑봉
Copyright © 2017 (주)다성에프에이. All Rights Reserved.
