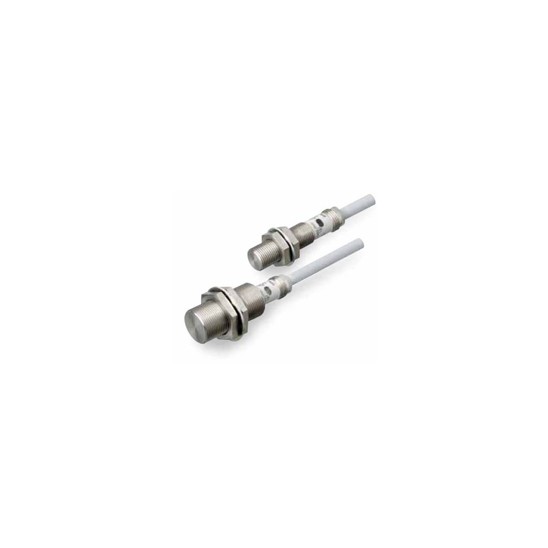

E2FM

▶ All-metal 재질
▶ 헤드 두께가 0.8mm
▶ 소경이 M8,M12이고 직류 3선식 타입

※ E2FM-X10D1-M1GJ(-T)/X1R5D1-M1GJ/X□D1-M1GJ(-T) 는 2012년 3월 생산 종료.
    자세한 사항은 SERVICE->생산중지/추천대체상품가이드 를 참조하시기 바랍니다.

제조사 OMRON
판매가격 전화문의
배송비결제 주문시 결제

상품 상세설명



Features

스테인리스 일체형 본체, 헤드 두께 0.8mm를 실현!

헤드 두께를 기존 제품 (E2ES)의 약 4 배까지 늘려 지금까지 이상의 열악한 작업 환경에서도 센싱이 가능합니다.

E2FM 특징 3



브러시 테스트





연속 타격 테스트



내약품 · 내세척

검출부를 스테인리스 일체형으로 만들었기 때문에 다음과 같은 약품 등에 강해졌습니다.

· 염화나트륨
· 가솔린
· 묽은 수산화나트륨
· 묽은 염산
· 광물유
· 수산화바륨
  등

※ 단 방폭 용도로는 사용할 수 없습니다.

두꺼운 구조지만 스패터 기능을 장착

스패터 대책 기능을 장착했습니다. 스패터의 축적 등으로 인한 오신호를 감소시기키 때문에 금속 브러시 등으로 청소하는 경우가 적어집니다.

실드 특성을 달성!

주요 성능 비교 (당사 기존 제품)

주요 어플리케이션



Lineup

※ ◎ 표시 또는 회색 배경 표기 기종은 표준 재고 기종입니다. 무 표시 (주문 생산 기종)의 납기에 대해서는 거래 대리점에 문의하십시오.

본체

직류 2 선식 / 코드 인출 타입

형상검출 거리출력 형식동작 모드형식
실드M81.5mm직류 2 선식
(유극성)
NOE2FM-X1R5D1 2M *
M122mmE2FM-X2D1 2M *
M185mmE2FM-X5D1 2M *
M3010mmE2FM-X10D1 2M *

주. 동작 모드 NC 타입도 준비하고 있습니다. 별도 문의 바랍니다.
*불소 수지 코팅 타입도 준비되어 있습니다. 형식은 E2FM-QX□D1입니다. 단, 케이블 재질은 염화 비닐이므로 별도의 보호 장치가 필요합니다.

직류 3 선식 / 코드 인출 타입

형상검출 거리형식
출력 형식 NPN NO출력 형식 PNP NO
실드M81.5mmE2FM-X1R5C1 2ME2FM-X1R5B1 2M
M122mmE2FM-X2C1 2ME2FM-X2B1 2M
M185mmE2FM-X5C1 2ME2FM-X5B1 2M
M3010mmE2FM-X10C1 2ME2FM-X10B1 2M

주. 동작 모드 NC 타입도 준비하고 있습니다. 별도 문의 바랍니다.

직류 2 선식 / 스마트 클릭 커넥터 중계 타입 (M12)

형상검출 거리출력 형식동작 모드형식
실드M81.5mm유극성 ① - ④ 핀 배치NOE2FM-X1R5D1-M1TGJ 0.3M
M122mm유극성 ① - ④ 핀 배치E2FM-X2D1-M1TGJ 0.3M
무극성 ③ - ④ 핀 배치E2FM-X2D1-M1TGJ-T 0.3M
M185mm유극성 ① - ④ 핀 배치E2FM-X5D1-M1TGJ 0.3M
무극성 ③ - ④ 핀 배치E2FM-X5D1-M1TGJ-T 0.3M
M3010mm유극성 ① - ④ 핀 배치E2FM-X10D1-M1TGJ 0.3M
무극성 ③ - ④ 핀 배치E2FM-X10D1-M1TGJ-T 0.3M


직류 3 선식 / 커넥터 타입 (M12)

형상검출 거리형식
출력 형식 NPN NO출력 형식 PNP NO
실드M81.5mmE2FM-X1R5C1-M1E2FM-X1R5B1-M1 *
M122mmE2FM-X2C1-M1E2FM-X2B1-M1 *
M185mmE2FM-X5C1-M1E2FM-X5B1-M1 *
M3010mmE2FM-X10C1-M1E2FM-X10B1-M1

*불소 수지 코팅 타입도 준비되어 있습니다. 형식은 E2FM-QX□D1-M1GJ□입니다. 단, 케이블 재질은 염화 비닐이므로 별도의 보호 장치가 필요합니다.

액세서리 (별매)

센서 I / O 커넥터 (M12, 한쪽 커넥터)

(커넥터 타입 · 커넥터 중계 타입 필수) 센서에 부속되어 있지 않으므로 반드시 주문해 주십시오.


형상코드 길이센서 I / O 커넥터 형식적용 근접 센서 형식
스트레이트형
2mXS2F-D421-DC0-FE2FM-X □ C1-M1
E2FM-X □ B1-M1
5mXS2F-D421-GC0-F
L 형
2mXS2F-D422-DC0-F
5mXS2F-D422-GC0-F
스마트 클릭 커넥터
스트레이트형
2mXS5F-D421-D80-FE2FM-X □ D1-M1TGJ
E2FM-X □ D1-M1TGJ-T
5mXS5F-D421-G80-F



Specifications

직류 2 선식 ( E2FM-X □ D □)

외형M8M12M18M30
실드실드
형식E2FM-X1R5D1-□E2FM-X2D1-□E2FM-X5D1-□E2FM-X10D1-□
검출 거리1.5mm ± 10 %2mm ± 10 %5mm ± 10 %10mm ± 10 %
설정 거리0 ~ 1.05mm0 ~ 1.4mm0 ~ 3.5mm0 ~ 7mm
응차검출 거리의 15 % 이하
검출 가능 물체자성 금속 (비자성 금속은 검출 거리가 저하됩니다. 카탈로그 "특성 데이터"참조)
표준 검출 물체철 8 × 8 × 1mm철 12 × 12 × 1mm철 30 × 30 × 1mm철 54 × 54 × 1mm
응답 주파수 * 1200Hz100Hz100Hz50Hz
전원 전압 (사용 전압 범위)DC12 ~ 24V 리플 (pp) 10 % 이하 (DC10 ~ 30V)
누설 전류0.8mA 이하
출력 형식유극
제어 출력개폐 용량3 ~ 100mA
잔류 전압3V 이하 (부하 전류 100mA 이하, 코드 길이 2m시)
표시등동작 표시 (적색 LED) 설정 동작 표시 (녹색 LED)
동작 모드
(검출 물체 접근 시)
NO (노멀 오픈) * 2
보호 회로서지 흡수, 부하 단락 보호
주위 온도 범위동작 시, 보존 시 : 각 -25 ~ +70 ℃ (단 결빙, 결로하지 않을 것)
주위 습도 범위동작 시, 보존 시 : 각 35 ~ 95 % RH (단, 결로하지 않을 것)
온도의 영향-25 ~ +70 ℃의 온도 범위에서의 검출 거리의 변화가 ± 20 % 이내
(+23 ℃ 일 때의 검출 거리를 기준)
전압의 영향정격 전압 ± 15 %의 범위 내에서 검출 거리의 변화가 ± 1 % 이내
(정격 전원 전압 시의 검출 거리를 기준)
절연 저항50MΩ 이상 (DC500V 메가에서) 충전부와 케이스 간
내전압AC1, 000V 50/60Hz 1min 충전부와 케이스 간
진동 (내구)10 ~ 55Hz 복진폭 1.5mm X, Y, Z 각 방향 2h
충격 (내구)500m / s 2
X, Y, Z
각 방향 10 회
1,000 m / s 2 X, Y, Z 각 방향 10 회
보호 구조IEC60529 규격 IP67
접속 방식무 표시 : 코드 인출 타입 (표준 코드 길이 2m)
M1GJ-□ 타입 : 커넥터 중계 타입 (표준 코드 길이 300mm)
질량
※ 포장 상태
코드 인출 타입 2m약 105g약 190g약 215g약 295g
커넥터 중계 타입약 65g약 85g약 110g약 190g
재질케이스스테인리스 (SUS303)
검출면 (두께)스테인리스 (SUS303)
(0.4mm)(0.8mm)
조임 너트스테인리스 (SUS303)
코드PVC (난연형)
톱니 와셔철 아연 도금
부속품취급 설명서

외형M12M18M30
실드실드
형식E2FM-X2D1-M1TGJ-TE2FM-X5D1-M1TGJ-TE2FM-X10D1-M1TGJ-T
검출 거리2mm ± 10 %5mm ± 10 %10mm ± 10 %
설정 거리0 ~ 1.4mm0 ~ 3.5mm0 ~ 7mm
응차검출 거리의 15 % 이하
검출 가능 물체자성 금속 (비자성 금속은 검출 거리가 저하됩니다. 카탈로그 "특성 데이터"참조)
표준 검출 물체철 12 × 12 × 1mm철 30 × 30 × 1mm철 54 × 54 × 1mm
응답 주파수 * 1100Hz100Hz50Hz
전원 전압 (사용 전압 범위)DC12 ~ 24V 리플 (pp) 10 % 이하 (DC10 ~ 30V)
누설 전류0.8mA 이하
출력 형식무극
제어 출력개폐 용량3 ~ 100mA
잔류 전압5V 이하 (부하 전류 100mA 이하, 코드 길이 2m시)
표시등동작 표시 (적색 LED) 설정 동작 표시 (녹색 LED)
동작 모드 (검출 물체 접근 시)NO (노멀 오픈) * 2
보호 회로서지 흡수, 부하 단락 보호
주위 온도 범위동작 시, 보존 시 : 각 -25 ~ +70 ℃ (단 결빙, 결로하지 않을 것)
주위 습도 범위동작 시, 보존 시 : 각 35 ~ 95 % RH (단, 결로하지 않을 것)
온도의 영향-25 ~ +70 ℃의 온도 범위에서의 검출 거리의 변화가 ± 20 % 이내
(+23 ℃ 일 때의 검출 거리를 기준)
전압의 영향정격 전압 ± 15 %의 범위 내에서 검출 거리의 변화가 ± 1 % 이내
(정격 전원 전압 시의 검출 거리를 기준)
절연 저항50MΩ 이상 (DC500V 메가에서) 충전부와 케이스 간
내전압AC1, 000V 50/60Hz 1min 충전부와 케이스 간
진동 (내구)10 ~ 55Hz 복 진폭 1.5mm X, Y, Z 각 방향 2h
충격 (내구)1,000 m / s 2 X, Y, Z 각 방향 10 회
보호 구조IEC60529 규격 IP67
접속 방식무 표시 : 코드 인출 타입 (표준 코드 길이 2m)
-M1GJ-□ 타입 : 커넥터 중계 타입 (표준 코드 길이 300mm)
질량
※ 포장 상태
코드 인출 타입 2m---
커넥터 중계 타입약 85g약 110g약 190g
재질케이스스테인리스 (SUS303)
검출면 (두께)스테인리스 (SUS303)
(0.8mm)
조임 너트스테인리스 (SUS303)
코드PVC (난연형)
톱니 와셔철 아연 도금
부속품취급 설명서

*1. 직류 개폐부의 응답 주파수는 평균값입니다. 측정 조건의 경우, 표준 검출 물체를 사용하여 검출 물체의 간격은 표준 검출 물체의 2배로 하고, 설정 거리는 검출 거리의 1/2로 합니다.
*2. NC(노멀 클로즈) 타입도 준비되어 있습니다. 별도로 문의해 주십시오.

직선 3 선식 ( E2FM-X □ C □, E2FM-X □ B □)

외형M8M12M18M30
실드실드
형식E2FM-X1R5 □E2FM-X2 □E2FM-X5 □E2FM-X10 □
검출 거리1.5mm ± 10 %2mm ± 10 %5mm ± 10 %10mm ± 10 %
설정 거리0 ~ 1.05mm0 ~ 1.4mm0 ~ 3.5mm0 ~ 7mm
응차검출 거리의 15 % 이하
검출 가능 물체자성 금속 (비자성 금속은 검출 거리가 저하됩니다. 카탈로그 "특성 데이터"참조)
표준 검출 물체철 8 × 8 × 1mm철 12 × 12 × 1mm철 30 × 30 × 1mm철 54 × 54 × 1mm
응답 주파수 * 1200Hz100Hz100Hz50Hz
전원 전압
(사용 전압 범위)
DC12 ~ 24V 리플 (pp) 10 % 이하 (DC10 ~ 30V)
소비 전류10mA 이하
제어 출력개폐 용량200mA 이하
잔류 전압2V 이하 (부하 전류 200mA 이하, 코드 길이 2m시)
표시등동작 표시 (황색 LED)
동작 모드
(검출 물체 접근 시)
C1 타입 : NPN 오픈 콜렉터 NO (노멀 오픈) * 2
B1 타입 : PNP 오픈 콜렉터 NO (노멀 오픈) * 2
보호 회로전원 역접 보호, 서지 흡수, 부하 단락 보호, 출력 역접 보호 ( E2FM-X1R5B1-M1은 제외)
주위 온도 범위동작 시, 보존 시 : -25 ~ +70 ℃ (단 결빙, 결로하지 않을 것)
주위 습도 범위동작 시, 보존 시 : 35 ~ 95 % RH (단, 결로하지 않을 것)
온도의 영향-25 ~ +70 ℃의 온도 범위에서의 검출 거리의 변화가 ± 20 % 이내에
 (+23 ℃ 일 때의 검출 거리를 기준)
전압의 영향정격 전압 ± 15 %의 범위 내에서 검출 거리의 변화가 ± 1 % 이내
(정격 전원 전압 시의 검출 거리를 기준)
절연 저항50MΩ 이상 (DC500V 메가에서) 충전부와 케이스 간
내전압AC1, 000V 50/60Hz 1min 충전부와 케이스 간
진동 (내구)10 ~ 55Hz 복진폭 1.5mm X, Y, Z 각 방향 2h
충격 (내구)500m / s 2 X, Y, Z
각 방향 10 회
1,000 m / s 2 X, Y, Z 각 방향 10 회
보호 구조IEC60529 규격 IP67
접속 방식무 표시 : 코드 인출 타입 (표준 코드 길이 2m)
-M1 타입 : 커넥터 타입
질량
(포장 상태)
코드 인출 타입 2m-약 170g약 190g약 275g
커넥터 중계 타입약 45g약 55g약 75g약 160g
재질케이스스테인리스 (SUS303)
검출면 (두께)스테인리스 (SUS303)
(0.4mm)(0.8mm)
조임 너트스테인리스 (SUS303)
톱니 와셔철 아연 도금
부속품취급 설명서

*1. 직류 개폐부의 응답 주파수는 평균값입니다. 측정 조건의 경우, 표준 검출 물체를 사용하여 검출 물체의 간격은 표준 검출 물체의 2배로 하고, 설정 거리는 검출 거리의 1/2로 합니다.
*2. NC(노멀 클로즈) 타입도 준비되어 있습니다. 별도로 문의해 주십시오.



Dimensions

(단위 : mm)
지정없는 치수 공차 : 공차 등급 IT16

본체

코드 인출 타입

E2FM-X1R5 □




E2FM-X2 □




E2FM-X5 □




E2FM-X10 □




커넥터 중계 타입

E2FM-X1R5D □-M1TGJ-□




E2FM-X10D □-M1TGJ-□




E2FM-X5D □-M1TGJ-□




E2FM-X10D □-M1TGJ-□




커넥터 타입 (M12)



E2FM-X1R5 □ □-M1





E2FM-X2 □ □-M1





E2FM-X5 □ □-M1





E2FM-X10 □ □-M1



설치 홀 가공 치수
