IO-Link 근접 센서 (표준형)

IO-Link 근접 센서 (표준형) 요약정보 및 구매

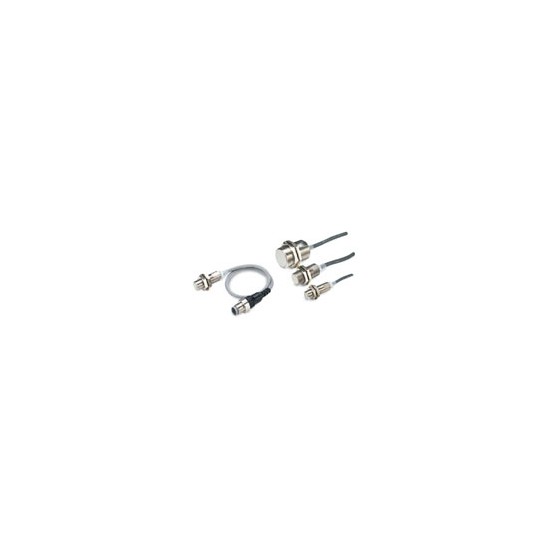

E2E- □ -IL □

▶ IO-Link 센서 수준의 정보를 시각화하고 삼대 현장 과제를 해결! 표준 근접 센서

제조사 OMRON
판매가격 전화문의
배송비결제 주문시 결제

상품 상세설명





Features


다운 타임 단축
센서의 이상 부분과 현상을 실시간으로 알려

돌발적인 결함 빈도의 감소
너무 멀거나 과도한 접근을 공지

순서 변경 효율성
센서 개별 ID를 일괄 확인에서 시작 공수 대폭 삭감

자성 금속 유무 감지 표준

[오므론의 IO-Link 대응 기기] 설치 장면에 따라 마스터 & 센서를 선택할 수있다

IO-Link 대응 기기로서 스크류리스 클램프 단자대 · M12 스마트 클릭 커넥터의 2 종류의 마스터와 각각에 대응하는 각종 센서로서 스크류리스 클램프 단자대 연결과 M12 커넥터 연결을 제공합니다.

E2E은 [-] - IL는 [] 6 특징

E2E은 [-] - IL는 [] 7 특징

[보전 담당자에게 이상 검지에 의한 최단 복구] 배선 케이블의 단선 및 오류를 감지하고 빠른 유지보수를 통해 설비 가동률 향상

E2E은 [-] - IL는 [] 8 특징

지금까지의 문제점

· 이상 표시판에 이상 표시가되어 있어도 시설을 보러 가보니 외부에 오류가 발견되지 않고 정지 원인을 모르는 ... 정지 설비의 행동에서 이상 원인을 보전 담당 조사하되 담당자의 보유 기술에 의존하기 때문에 이상 확인 · 이상 센서의 교체까지 2 시간 ~ 며칠 간 정지가 발생할 수있다,



E2E- □ -IL □ 특징 9

[IO-Link 광 센서 / 근접 센서라면] 센서의 이상 부분과 현상을 실시간으로 알려

센서의 이상 발생시에 어떤 이상이 멈춘 추정 요인까지 알 수 있기 때문에 문제의 위치와 대처 방법을 제한 한 상태로 현장에 갈 수 짧은 시간에 장비 복구가 가능합니다.
또한 단선 감지는 출력 선뿐만 아니라 조건없이 전원 선도 감지 할 수 있습니다.




[보전 담당자에게  상태 모니터링에 의한 전조 보전] 근접 센서가 검출 대상의 지나친 접근을 표시합니다.
장치 변화를 미리 파악하고 돌발 정지 절감

E2E은 [-] - IL는 [] 11 특징

과거 문제

장치의 기계적 부품과 센서에 따라서 오 검출 및 충돌 등의 검출 위치 마모에 의한 변화와 진동 디바이스에 부정적인 영향을 미칠 수 있다.

E2E은 [-] - IL는 [] 12 특징

[IO-Link의 근접 센서가 함께] 지나치게 멀리 떨어져 있거나 과도한 접근을 알려 돌발 결함 발생이 크게 감소된다.

검출 대상의 위치를​​ 상시 모니터링하고 떨어져 너무있거나 과도한 접근을 공지하여 장치의 전조 보전에 묶을 수 있습니다.


[생산 기술 담당자에게 개체 ID 식별에 의한 공수 삭감] ID 일괄 확인에서 장치 출시 · 순서 변경 효율을 향상

E2E은 [-] - IL는 [] 14 특징

지금까지의 문제점

설비 기동시 및 순서 변경시 라인에 설치된 수천 개의 센서 I / O 체크는 작업자가 1 대씩 확인하여야하며 엄청난 시간이 걸렸다 .... 센서 장착 실수나 오류가 발생하고 교체 때문에 본래 필요가없는 불필요한 작업이 발생한다.



E2E- □ -IL □ 특징 15

[IO-Link 광 센서 / 근접 센서라면] 현장에 가지 않아도 센서 개별 ID를 일괄 확인 있으며 출시 공수 대폭 삭감

센서의 ID (메이커 · 센서 종류 · 형식)을 확인하여 오 접속 / 미 접속과 설치 실수 등의 확인이 용이합니다.
또한 컨트롤러 전용 명령어를 사용하여 다수의 센서에 일괄 쓰기가 가능하기 때문에 시작 공수의 대폭 삭감이 가능합니다.


설정 센서 설정을 상위에서 일괄 쓰기

일괄 쓰기로 설정 공수 · 사람에 의한 편차를 감소

E2E은 [-] - IL는 [] 17 특징

I / O 검사 HMI에서 ID 확인을 통해 설치 실수를 방지

시작하기 전에 센서의 설치 실수를 일괄 확인 가능

E2E은 [-] - IL는 [] 18 특징



Lineup

※ ◎ 표시 또는 회색 배경 표기의 기종은 표준 재고 기종입니다. 무 표시 (주문 생산 기종)의 납기에 대해서는 거래 대리점에 문의하십시오.

본체

직류 3 선식 IO-Link 타입



형상검출
거리
연결
방식
코드
사양
동작
모드

배치
전송
속도
형식
PNP 출력
실드
3543_lu_1_​​1
M123mm코드
인출
타입
(2m)
PVC
(내유성)
NO /
NC
전환
-COM2 E2E-X3B4-IL2 2M
COM3 E2E-X3B4-IL3 2M
M12
스마트
클릭
커넥터
중계
타입
(0.3m)
① + V
③ : 0V
④ : C / Q 출력
COM2 E2E-X3B4-M1TJ-IL2 0.3M
COM3 E2E-X3B4-M1TJ-IL3 0.3M
M187mm코드
인출
타입
(2m)
-COM2 E2E-X7B4-IL2 2M
COM3 E2E-X7B4-IL3 2M
M12
스마트
클릭
커넥터
중계
타입
(0.3m)
① + V
③ : 0V
④ : C / Q 출력
COM2 E2E-X7B4-M1TJ-IL2 0.3M
COM3 E2E-X7B4-M1TJ-IL3 0.3M
M3010mm코드
인출
타입
(2m)
-COM2 E2E-X10B4-IL2 2M
COM3 E2E-X10B4-IL3 2M
M12
스마트
클릭
커넥터
중계
타입
(0.3m)
① + V
③ : 0V
④ : C / Q 출력
COM2 E2E-X10B4-M1TJ-IL2 0.3M
COM3 E2E-X10B4-M1TJ-IL3 0.3M



액세서리 (별매)

센서 I / O 커넥터 (커넥터 중계 타입 필수) 센서에 포함되어 있지 않으므로 반드시 주문하십시오.



종류형상코드 길이센서 I / O 커넥터 형식적용 근접 센서 형식
한쪽 커넥터스트레이트 형
3543_lu_2_1
2m XS5F-D421-D80-F E2E-X □ B4-M1TJ-IL □
5m XS5F-D421-G80-F
L 형
3543_lu_2_2
2m XS5F-D422-D80-F
5m XS5F-D422-G80-F
양쪽 커넥터 *스트레이트 형 /
스트레이트 형
3543_lu_2_3
2m XS5W-D421-D81-F
5m XS5W-D421-G81-F
L 형 / L 형
3543_lu_2_4
2m  XS5W-D422-D81-F
5m  XS5W-D422-G81-F



icon_01주. 자세한 내용은 "센서 I / O 커넥터 / 센서 컨트롤러"참조.
* 스트레이트 형 / L 형의 조합도 있습니다.



Specifications

직류 3 선식 IO-Link 타입 (형태 E2E-X □ B4-IL □)



항목크기M12M18M30
실드실드
형식 E2E-X3B4-IL □ E2E-X7B4-IL □ E2E-X10B4-IL □
검출 거리3mm ± 10 %7mm ± 10 %10mm ± 10 %
설정 거리 * 10 ~ 2.4mm0 ~ 5.6mm0 ~ 8mm
응차검출 거리의 10 % 이하
검출 가능 물체자성 금속 (비자 성 금속은 검출 거리가 저하됩니다. 카탈로그의 "특성 데이터"참조)
표준 검출 물체철 12 × 12 × 1mm철 18 × 18 × 1mm철 30 × 30 × 1mm
응답 주파수 * 21kHz0.5kHz0.4kHz
전원 전압DC10 ~ 30V (리플 (pp) 10 % 포함)
소비 전류20mA 이하
제어
출력
개폐 용량100mA 이하
잔류 전압2V 이하 (부하 전류 100mA, 코드 길이 2m시)
표시 등 * 1표준 I / O 모드 (SIO 모드)시 : 동작 표시 (주황색 / 점등) 안정 표시 (녹색 / 점등)
IO-Link 모드 : 동작 표시 (주황색 / 점등) 통신 표시 (녹색 / 점멸 (1s주기) )
동작 모드PNP NO / NC 전환 식 (공장 출하시 설정 : NO)
자세한 내용은 카탈로그의 「입출력 단 회로도」의 타임 차트 참조
보호 회로전원 역 접속 보호, 출력 역접 보호, 서지 흡수, 부하 단락 보호
주위 온도 범위동작시, 보존시 : 각 -25 ~ + 70 ℃ (단, 결빙, 결로하지 않을 것)
주위 습도 범위동작시, 보존시 : 각 35 ~ 95 % RH (단, 결로하지 않을 것)
온도의 영향-25 ~ + 70 ℃의 온도 범위에서 + 23 ℃ 일 때 검출 거리의 ± 10 % 이내
전압의 영향정격 전원 전압 ± 15 % 범위 내에서 정격 전원 전압시, 검출 거리의 ± 1 % 이내
절연 저항50MΩ 이상 (DC500V 메가에서) 충전부와 케이스 사이
내전압AC1,000V 50 / 60Hz 1min 충전부와 케이스 사이
진동 (내구)10 ~ 55Hz ​​복 진폭 1.5mm X, Y, Z 각 방향 2h
충격 (내구)1,000m / s 2 X, Y, Z 각 방향 10 회
보호 구조IEC 규격 IP67, 사내 규격 내유 * 3
연결 방식코드 인출 타입 (표준 코드 길이 2m) 커넥터 중계 타입 (표준 코드 길이 0.3m)
재질케이스황동 니켈 도금
검출면PBT
체결 너트황동 니켈 도금
톱니 와셔철 아연 도금
주요 IO-Link 기능NO / NC 작동 모드 전환 및 자기 진단 기능의 활성화 / 비활성화 선택,
과도한 접근 판정 거리 선택 제어 출력 타이머 기능 및 타이머 시간 선택,
불안정한 출력 (IO-Link 모드)의 ON 지연 타이머 시간 선택, 모니터 출력,
통전 시간의 읽기 이니셜 재설정
통신
사양
IO-Link 사양Ver1.1
전송 속도-IL3 : COM3 (230.4kbps) - IL2 : COM2 (38.4kbps)
데이터 길이PD 크기 : 2byte, OD 크기 : 1byte (M-sequence type : TYPE_2_2)
최소 사이클
타임
-IL3 (COM3) : 1ms, -IL2 (COM2) : 2.3ms
부속품설명서



icon_01주. IO-Link 설정 파일 (IODD 파일)은 소프트웨어에서 다운로드하십시오.
* 1 표준 I / O 모드 (SIO 모드)는 녹색 표시등이 점등하는 범위에서 사용하십시오.
     (검출 물체가 오버 접근 상태의 경우는 꺼지게되며이 감지 성능으로는 안정 검출 상태입니다.)
     IO-Link 모드는 불안정 감지 (Byte1_bit4)가 0이되는 범위에서 사용하십시오.
     (검출 물체가 오버 접근 상태에서는 과도한 접근 탐지 (Byte1_bit5)이 1되지만 감지 성능으로는 안정 검출
      상태입니다.)
데이터 할당에 대해서는 설명서를 참조하십시오.
* 2. 응답 주파수는 평균값입니다. 측정 조건은 표준 검출 물체를 가져있어 검출 체의 간격은 표준 검출 물체의 2 배로하고 설정 거리는 검출 거리의 1/2로합니다.
* 3. 사내 규격 내유 : 불 수용성 오일에 대한 성능입니다.      (테스트 상태는 아래 그림)



내유 시험 상태

테스트 시간 경과 후 아래의 특성에 문제가 없음을 확인하고 있습니다.
(1) 외관 (제품 특성에 영향을주는 데미지가 없을 것)
(2) 동작 확인 (ON / OFF)
(3) 절연 저항 (50MΩ 이상 500VDC 메가)
(4) 내전압 (AC500V 1 분간)
(5) 내수성 (IP67)

E2E - [] - IL는 [] 사양 3



Dimensions

(단위 : mm)

코드 인출 타입

 E2E-X3B4-IL □

E2E - [] - IL는 [] 치수 (2)

* 1. 비닐 절연 원형 코드 φ4
      3 심 (도체 단면적 : 0.3mm 2 절연체 지름 : φ1.3mm) 표준 2m
* 2. 작동 표시 등 (주황색) 안정 표시 등 / 통신 표시 등 (녹색)

E2E-X7B4-IL □

E2E - [] - IL는 [] 치수 (3)

* 1. 비닐 절연 원형 코드 φ6
      3 심 (도체 단면적 : 0.5mm 2 절연체 지름 : φ1.9mm) 표준 2m
* 2. 작동 표시 등 (주황색) 안정 표시 등 / 통신 표시 등 (녹색)

 E2E-X10B4-IL □

E2E - [] - IL는 [] 치수 (4)

* 1. 비닐 절연 원형 코드 φ6
      3 심 (도체 단면적 : 0.5mm 2 절연체 지름 : φ1.9mm) 표준 2m
* 2. 작동 표시 등 (주황색) 안정 표시 등 / 통신 표시 등 (녹색)

커넥터 중계 타입

 E2E-X3B4-M1TJ-IL □

E2E - [] - IL는 [] 치수 (6)

* 1. 비닐 절연 원형 코드 φ4
   표준 0.3m
* 2. 동작 표시 등 (주황색) 안정 표시 등 / 통신 표시 등 (녹색)

 E2E-X7B4-M1TJ-IL □

E2E - [] - IL는 [] 치수 (7)

* 1. 비닐 절연 원형 코드 φ6
   표준 0.3m
* 2. 동작 표시 등 (주황색) 안정 표시 등 / 통신 표시 등 (녹색)

 E2E-X10B4-M1TJ-IL □

E2E - [] - IL는 [] 치수 (8)

* 1. 비닐 절연 원형 코드 φ6
   표준 0.3m
* 2. 동작 표시 등 (주황색) 안정 표시 등 / 통신 표시 등 (녹색)

설치 구멍 가공 치수

E2E - [] - IL는 [] 치수 (9)
