AC/DC 전원프리 타입 광전 센서

AC/DC 전원프리 타입 광전 센서 요약정보 및 구매

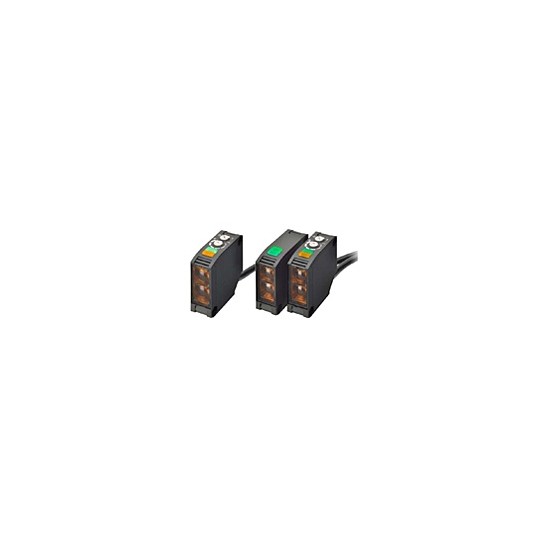

E3JK(New)

▶ AC/DC 전원 사용가능한 장거리 광전 센서

제조사 OMRON
판매가격 전화문의
배송비결제 주문시 결제

상품 상세설명





Features

기존 대비 약 8 배 장거리 검출 (투과형, 확산 반사 형) (투과형 40m, 회귀 반사 형 7m, 확산 반사 형 2.5m)

시인성 추구

검사 스폿이 확인 가능한 적색 LED를 사용
먼 곳에서도 잘 보이는 대형 표시등

조작성의 향상 (감도 조정 볼륨, 작동 모드 전환 스위치 대형화)

프리 전원 입력 (DC24-240V/AC24-240V) (DC 타입 라인업 추가)



Lineup


※ ◎ 표시 또는 회색 배경 표기의 기종은 표준 재고 기종입니다.
무 표시 (주문 생산 기종)의 납기에 대해서는 거래 대리점에 문의하십시오.

본체

손잡이 반사판 없는 타입



전원
전압
검출 방식형상검출 거리출력
형식
형식
AC / DC
전원
무료
타입
투과형 * 1
(투광기 + 광기)
3179_lu_1_​​1
40m (빨간불)릴레이E3JK-TR11 2M
5m (빨간불)E3JK-TR12 2M
회귀 반사 형
(MSR 기능 없음)
3179_lu_1_​​2

* 2
7m [100mm] * 3
(E39-R1 사용시)
(빨간불)
11m [100mm]
(E39-R2 사용시)
(빨간불)
E3JK-RR11 2M
회귀 반사 형
(MSR 기능 포함)
6m [100mm] * 3
(E39-R1 사용시)
(빨간불)
10m [100mm]
(E39-R2 사용시)
(빨간불)
E3JK-RR12 2M
확산 반사 형
3179_lu_1_​​3
2.5m (빨간불)E3JK-DR11 2M
300mm (빨간불)E3JK-DR12 2M
DC투과형 * 1
(투광기 + 광기)
3179_lu_1_​​4
40m (빨간불)NPNE3JK-TN11 2M
PNP E3JK-TP11 2M
5m (빨간불)NPNE3JK-TN12 2M
PNP E3JK-TP12 2M
회귀 반사 형
(MSR 기능 없음)
3179_lu_1_​​5

* 2
7m [100mm] * 3
(E39-R1 사용시)
(빨간불)
11m [100mm]
(E39-R2 사용시)
(빨간불)
NPN E3JK-RN11 2M
PNP E3JK-RP11 2M
회귀 반사 형
(MSR 기능 포함)
6m [100mm] * 3
(E39-R1 사용시)
(빨간불)
10m [100mm]
(E39-R2 사용시)
(빨간불)
NPNE3JK-RN12 2M
PNP E3JK-RP12 2M
확산 반사 형
3179_lu_1_​​6
2.5m (빨간불)NPNE3JK-DN11 2M
PNP E3JK-DP11 2M
300mm (빨간불)NPN E3JK-DN12 2M
PNP E3JK-DP12 2M



* 1. 투과형 표준 가격, 표준 재고 투광기 · 수 광기 세트입니다.
* 2. 반사판는 포함되어 있지 않습니다. 용도에 따라 별도의 반사판을 구입하십시오.
* 3 센서와 반사판의 거리는 [] 안의 수치 이상 떨어 뜨려 설정하십시오.

손잡이 반사판 함께 (-C) 유형



전원
전압
검출 방식형상검출 거리출력
형식
형식
AC / DC
전원
무료
타입
투과형 * 1
(투광기 + 광기)
3179_lu_4_140m (빨간불)릴레이E3JK-TR11-C 2M
5m (빨간불) E3JK-TR12-C 2M
회귀 반사 형
(MSR 기능 없음)
3179_lu_4_27m [100mm] * 2
(E39-R1 사용시)
(빨간불)
11m [100mm]
(E39-R2 사용시)
(빨간불)
 E3JK-RR11-C 2M
회귀 반사 형
(MSR 기능 포함)
6m [100mm] * 2
(E39-R1 사용시)
(빨간불)
10m [100mm]
(E39-R2 사용시)
(빨간불)
E3JK-RR12-C 2M
확산 반사 형3179_lu_4_32.5m (빨간불) E3JK-DR11-C 2M
300mm (빨간불)E3JK-DR12-C 2M



* 1. 투과형 표준 가격, 표준 재고 투광기 · 수 광기 세트입니다.
* 2 센서와 반사판의 거리는 [] 안의 수치 이상 떨어 뜨려 설정하십시오.

액세서리 (별매)

반사판 (회귀 반사 형용 필수)

-C 타입은 E39-R1이 포함되어 있습니다.



이름검출 거리 (정격)형식수량
반사판E3JK-R □ 117m [100mm] *E39-R11 개
E3JK-R □ 126m [100mm] *
E3JK-R □ 119m [100mm] *E39-R1S1 개
E3JK-R □ 127m [100mm] *
E3JK-R □ 1111m [100mm] *E39-R21 개
E3JK-R □ 1210m [100mm] *



주. 자세한 내용은 카탈로그의 "특성 데이터"를 참조
* 센서와 반사판의 거리는 [] 안의 수치 이상 떨어 뜨려 설정하십시오.

설치 금속

-C 타입에 포함되어 있습니다.



형상형식수량
3179_lu_3_1
E39-L401 개



주 1. 투과형의 경우 투 · 수광 기용 2 개 주문하십시오.
  2. 자세한 내용은 "설치 금속 일람표」 「E39-L / E39-S / E39-R"을 참조하십시오.



Specifications



검출 방식투과형
형식형태 E3JK-TR11- □형태 E3JK-TN11형태 E3JK-TP11
검출 거리40m
표준 검출 물체φ17mm 이상의 불투명체
-
지향 각투 · 수 광기 : 각 3 ° 이상
광원 (발광 파장)적색 발광 다이오드 (624nm)
전원 전압DC24 ~ 240V ± 10 %
리플 (pp) 10 % 이하
AC24 ~ 240V ± 10 % 50 / 60Hz
DC10 ~ 30V
리플 (pp) 10 % 포함
소비 전력 /
전류
DC3W 이하 (투광기 1.5W 이하,
수 광기 1.5W 이하)
40mA 이하 (투광기 25mA 이하, 수 광기 15mA 이하)
AC3W 이하 (투광기 1.5W 이하,
수 광기 1.5W 이하)
-
제어 출력릴레이 출력 : 1c 접점
AC250V 3A (cosφ = 1) 이하,
DC5V 10mA 이상
입 광시 ON / 차광시 ON
스위치 전환 식
부하 전원 전압 30V 이하, 부하 전류 100mA 이하
잔류 전압 : 3V 이하
오픈 콜렉터 출력 형
(NPN / PNP 출력 형식에 따라 다릅니다)
입 광시 ON / 차광시 ON 스위치 전환 식
보호 회로전원 역 접속 보호, 출력 단락 회로 보호, 출력 역 접속 보호
수명
(릴레이 출력)
기계적5,000 만회 이상
(개폐 빈도 18,000 회 /시)
-
전기10 만회 이상
(개폐 빈도 1,800 회 / 시간)
-
응답 시간20ms 이하1ms 이하
감도 조정단 회전 볼륨 광기 (형태 E3JK-T □□□ -D) 만
사용 주위 조도수광면 조도 백열 램프 : 3,000lx 이하, 태양 광 : 11,000lx 다음
주위 온도 범위동작시 : -25 ~ + 55 ℃, 보존시 : -40 ~ + 70 ℃ (단, 결빙 및 결로하지 않을 것)
주위 습도 범위동작시 : 35 ~ 85 % RH, 보존시 : 35 ~ 95 % RH (단, 결로하지 않을 것)
절연 저항20MΩ 이상 (DC500V 메가에서)
내전압AC1,500V 50 / 60Hz 1min
진동내구성10 ~ 55Hz ​​복 진폭 1.5mm X, Y, Z 각 방향 2h
오작동10 ~ 55Hz ​​복 진폭 1.5mm X, Y, Z 각 방향 2h
충격내구성500m / s 2 X, Y, Z 각 방향 3 회
오작동100m / s 2 X, Y, Z 각 방향 3 회500m / s 2 X, Y, Z 각 방향 3 회
보호 구조IEC 규격 IP64
연결 방식코드 인출 타입 (표준 코드 길이 2m)
질량 (포장 상태)약 350g약 300g
재질케이스ABS
렌즈 부 /
표시 창부
메타 크릴 수지
볼륨POM
케이블PVC
케이블 곡률 반경R18
부속품취급 설명서, 장착 브래킷 (E3JK-TR11-C 만)





검출 방식투과형
형식형태 E3JK-TR12- □형태 E3JK-TN12형태 E3JK-TP12
검출 거리5m
표준 검출 물체φ17mm 이상의 불투명체
-
지향 각투 · 수 광기 : 각 3 ° 이상
광원 (발광 파장)적색 발광 다이오드 (624nm)
전원 전압DC24 ~ 240V ± 10 %
리플 (pp) 10 % 이하
AC24 ~ 240V ± 10 % 50 / 60Hz
DC10 ~ 30V
리플 (pp) 10 % 포함
소비 전력 /
전류
DC3W 이하 (투광기 1.5W 이하,
수 광기 1.5W 이하)
40mA 이하 (투광기 25mA 이하, 수 광기 15mA 이하)
AC3W 이하 (투광기 1.5W 이하,
수 광기 1.5W 이하)
-
제어 출력릴레이 출력 : 1c 접점
AC250V 3A (cosφ = 1) 이하,
DC5V 10mA 이상
입 광시 ON / 차광시 ON
스위치 전환 식
부하 전원 전압 30V 이하, 부하 전류 100mA 이하
잔류 전압 : 3V 이하
오픈 콜렉터 출력 형
(NPN / PNP 출력 형식에 따라 다릅니다)
입 광시 ON / 차광시 ON 스위치 전환 식
보호 회로전원 역 접속 보호, 출력 단락 회로 보호, 출력 역 접속 보호
수명
(릴레이 출력)
기계적5,000 만회 이상
(개폐 빈도 18,000 회 /시)
-
전기10 만회 이상
(개폐 빈도 1,800 회 / 시간)
-
응답 시간20ms 이하1ms 이하
감도 조정단 회전 볼륨 광기 (형태 E3JK-T □□□ -D) 만
사용 주위 조도수광면 조도 백열 램프 : 3,000lx 이하, 태양 광 : 11,000lx 다음
주위 온도 범위동작시 : -25 ~ + 55 ℃, 보존시 : -40 ~ + 70 ℃ (단, 결빙 및 결로하지 않을 것
주위 습도 범위동작시 : 35 ~ 85 % RH, 보존시 : 35 ~ 95 % RH (단, 결로하지 않을 것)
절연 저항20MΩ 이상 (DC500V 메가에서)
내전압AC1,500V 50 / 60Hz 1min
진동내구성10 ~ 55Hz ​​복 진폭 1.5mm X, Y, Z 각 방향 2h
오작동10 ~ 55Hz ​​복 진폭 1.5mm X, Y, Z 각 방향 2h
충격내구성500m / s 2 X, Y, Z 각 방향 3 회
오작동100m / s 2 X, Y, Z 각 방향 3 회500m / s 2 X, Y, Z 각 방향 3 회
보호 구조IEC 규격 IP64
연결 방식코드 인출 타입 (표준 코드 길이 2m)
질량 (포장 상태)약 350g약 300g
재질케이스ABS
렌즈 부 /
표시 창부
메타 크릴 수지
볼륨POM
케이블PVC
케이블 곡률 반경R18
부속품취급 설명서, 장착 브래킷 (형태 E3JK-TR12-C 만)





검출 방식회귀 반사 형 (MSR 기능 없음)
형식형태 E3JK-RR11- □형태 E3JK-RN11형태 E3JK-RP11
검출 거리7m [100mm] * (E39-R1 사용시) 11m [100mm] * (E39-R2 사용시)
표준 검출 물체φ75mm 이상의 불투명체
-
지향 각1.5 ° 이상
광원 (발광 파장)적색 발광 다이오드 (624nm)
전원 전압DC24 ~ 240V ± 10 %
리플 (pp) 10 % 이하
AC24 ~ 240V ± 10 % 50 / 60Hz
DC10 ~ 30V
리플 (pp) 10 % 포함
소비 전력 /
전류
DC2W 이하30mA 이하
AC2W 이하-
제어 출력릴레이 출력 : 1c 접점
AC250V 3A (cosφ = 1) 이하,
DC5V 10mA 이상
입 광시 ON / 차광시 ON
스위치 전환 식
부하 전원 전압 30V 이하, 부하 전류 100mA 이하
잔류 전압 : 3V 이하
오픈 콜렉터 출력 형
(NPN / PNP 출력 형식에 따라 다릅니다)
입 광시 ON / 차광시 ON 스위치 전환 식
보호 회로전원 역 접속 보호, 출력 단락 회로 보호, 상호 간섭 방지 기능 출력 역 접속 보호
수명
(릴레이 출력)
기계적5,000 만회 이상
(개폐 빈도 18,000 회 /시)
-
전기10 만회 이상
(개폐 빈도 1,800 회 / 시간)
-
응답 시간20ms 이하1ms 이하
감도 조정단 회전 볼륨
사용 주위 조도수광면 조도 백열 램프 : 3,000lx 이하, 태양 광 : 11,000lx 다음
주위 온도 범위동작시 : -25 ~ + 55 ℃, 보존시 : -40 ~ + 70 ℃ (단, 결빙 및 결로하지 않을 것)
주위 습도 범위동작시 : 35 ~ 85 % RH, 보존시 : 35 ~ 95 % RH (단, 결로하지 않을 것)
절연 저항20MΩ 이상 (DC500V 메가에서)
내전압AC1,500V 50 / 60Hz 1min
진동내구성10 ~ 55Hz ​​복 진폭 1.5mm X, Y, Z 각 방향 2h
오작동10 ~ 55Hz ​​복 진폭 1.5mm X, Y, Z 각 방향 2h
충격내구성500m / s 2 X, Y, Z 각 방향 3 회
오작동100m / s 2 X, Y, Z 각 방향 3 회500m / s 2 X, Y, Z 각 방향 3 회
보호 구조IEC 규격 IP64
연결 방식코드 인출 타입 (표준 코드 길이 2m)
질량 (포장 상태)약 180g약 160g
재질케이스ABS
렌즈 부 /
표시 창부
메타 크릴 수지
볼륨POM
케이블PVC
케이블 곡률 반경R18
부속품취급 설명서, 장착 브래킷 (형태 E3JK-RR11-C 만), 반사판 (형태 E3JK-RR11-C 만)



* 센서 및 반사 판 사이의 거리는 [] 안의 수치 이상 떨어 뜨려 설정하십시오.



검출 방식회귀 반사 형 (MSR 기능 포함)
형식형태 E3JK-RR12- □형태 E3JK-RN12형태 E3JK-RP12
검출 거리6m [100mm] * (E39-R1 사용시) 10m [100mm] * (E39-R2 사용시)
표준 검출 물체φ75mm 이상의 불투명체
-
지향 각1.5 ° 이상
광원 (발광 파장)적색 발광 다이오드 (624nm)
전원 전압DC24 ~ 240V ± 10 %
리플 (pp) 10 % 이하
AC24 ~ 240V ± 10 % 50 / 60Hz
DC10 ~ 30V
리플 (pp) 10 % 포함
소비 전력 /
전류
DC2W 이하30mA 이하
AC2W 이하-
제어 출력릴레이 출력 : 1c 접점
AC250V 3A (cosφ = 1) 이하,
DC5V 10mA 이상
입 광시 ON / 차광시 ON
스위치 전환 식
부하 전원 전압 30V 이하, 부하 전류 100mA 이하
잔류 전압 : 3V 이하
오픈 콜렉터 출력 형
(NPN / PNP 출력 형식에 따라 다릅니다)
입 광시 ON / 차광시 ON 스위치 전환 식
보호 회로전원 역 접속 보호, 출력 단락 회로 보호, 상호 간섭 방지 기능 출력 역 접속 보호
수명
(릴레이 출력)
기계적5,000 만회 이상
(개폐 빈도 18,000 회 /시)
-
전기10 만회 이상
(개폐 빈도 1,800 회 / 시간)
-
응답 시간20ms 이하1ms 이하
감도 조정단 회전 볼륨
사용 주위 조도수광면 조도 백열 램프 : 3,000lx 이하, 태양 광 : 11,000lx 다음
주위 온도 범위동작시 : -25 ~ + 55 ℃, 보존시 : -40 ~ + 70 ℃ (단, 결빙 및 결로하지 않을 것)
주위 습도 범위동작시 : 35 ~ 85 % RH, 보존시 : 35 ~ 95 % RH (단, 결로하지 않을 것)
절연 저항20MΩ 이상 (DC500V 메가에서)
내전압AC1,500V 50 / 60Hz 1min
진동내구성10 ~ 55Hz ​​복 진폭 1.5mm X, Y, Z 각 방향 2h
오작동10 ~ 55Hz ​​복 진폭 1.5mm X, Y, Z 각 방향 2h
충격내구성500m / s 2 X, Y, Z 각 방향 3 회
오작동100m / s 2 X, Y, Z 각 방향 3 회500m / s 2 X, Y, Z 각 방향 3 회
보호 구조IEC 규격 IP64
연결 방식코드 인출 타입 (표준 코드 길이 2m)
질량 (포장 상태)약 180g약 160g
재질케이스ABS
렌즈 부 /
표시 창부
메타 크릴 수지
볼륨POM
케이블PVC
케이블 곡률 반경R18
부속품취급 설명서, 장착 브래킷 (형태 E3JK-RR12-C 만), 반사판 (형태 E3JK-RR12-C 만)



* 센서 및 반사 판 사이의 거리는 [] 안의 수치 이상 떨어 뜨려 설정하십시오.



검출 방식확산 반사 형
형식형태 E3JK-DR11- □형태 E3JK-DR12- □
검출 거리2.5m
(흰색 도화지 300 × 300mm)
300mm
(흰색 도화지 100 × 100mm)
표준 검출 물체-
검출 거리의 20 % 이하
지향 각-
광원 (발광 파장)적색 발광 다이오드 (624nm)
전원 전압DC24 ~ 240V ± 10 %
리플 (pp) 10 % 이하
AC24 ~ 240V ± 10 % 50 / 60Hz
소비 전력 /
전류
DC2W 이하
AC2W 이하
제어 출력릴레이 출력 : 1c 접점
AC250V 3A (cosφ = 1) 이하,
DC5V 10mA 이상
입 광시 ON / 차광시 ON
스위치 전환 식
보호 회로전원 역 접속 보호, 출력 단락 회로 보호, 상호 간섭 방지 기능 출력 역 접속 보호
수명
(릴레이 출력)
기계적5,000 만회 이상 (개폐 빈도 18,000 회 /시)
전기10 만회 이상 (개폐 빈도 1,800 회 / 시간)
응답 시간20ms 이하
감도 조정단 회전 볼륨
사용 주위 조도수광면 조도 백열 램프 : 3,000lx 이하, 태양 광 : 11,000lx 다음
주위 온도 범위동작시 : -25 ~ + 55 ℃, 보존시 : -40 ~ + 70 ℃ (단, 결빙 및 결로하지 않을 것)
주위 습도 범위동작시 : 35 ~ 85 % RH, 보존시 : 35 ~ 95 % RH (단, 결로하지 않을 것)
절연 저항20MΩ 이상 (DC500V 메가에서)
내전압AC1,500V 50 / 60Hz 1min
진동내구성10 ~ 55Hz ​​복 진폭 1.5mm X, Y, Z 각 방향 2h
오작동10 ~ 55Hz ​​복 진폭 1.5mm X, Y, Z 각 방향 2h
충격내구성500m / s 2 X, Y, Z 각 방향 3 회
오작동100m / s 2 X, Y, Z 각 방향 3 회
보호 구조IEC 규격 IP64
연결 방식코드 인출 타입 (표준 코드 길이 2m)
질량 (포장 상태)약 180g
재질케이스ABS
렌즈 부 /
표시 창부
메타 크릴 수지
볼륨POM
케이블PVC
케이블 곡률 반경R18
부속품취급 설명서, 장착 브래킷 (E3JK-DR1 □ -C 만)





검출 방식확산 반사 형
형식E3JK-DN11E3JK-DP11E3JK-DN12E3JK-DP12
검출 거리2.5m
(흰색 도화지 300 × 300mm)
300mm
(흰색 도화지 100 × 100mm)
표준 검출 물체-
검출 거리의 20 % 이하
지향 각-
광원 (발광 파장)적색 발광 다이오드 (624nm)
전원 전압DC10 ~ 30V
리플 (pp) 10 % 포함
소비 전력 /
전류
DC30mA 이하
AC-
제어 출력부하 전원 전압 30V 이하, 부하 전류 100mA 이하
잔류 전압 : 3V 이하
오픈 콜렉터 출력 형
(NPN / PNP 출력 형식에 따라 다릅니다)
입 광시 ON / 차광시 ON 스위치 전환 식
보호 회로전원 역 접속 보호, 출력 단락 회로 보호, 상호 간섭 방지 기능 출력 역 접속 보호
수명
(릴레이 출력)
기계적-
전기-
응답 시간1ms 이하
감도 조정단 회전 볼륨
사용 주위 조도수광면 조도 백열 램프 : 3,000lx 이하, 태양 광 : 11,000lx 다음
주위 온도 범위동작시 : -25 ~ + 55 ℃, 보존시 : -40 ~ + 70 ℃ (단, 결빙 및 결로하지 않을 것)
주위 습도 범위동작시 : 35 ~ 85 % RH, 보존시 : 35 ~ 95 % RH (단, 결로하지 않을 것)
절연 저항20MΩ 이상 (DC500V 메가에서)
내전압AC1,500V 50 / 60Hz 1min
진동내구성10 ~ 55Hz ​​복 진폭 1.5mm X, Y, Z 각 방향 2h
오작동10 ~ 55Hz ​​복 진폭 1.5mm X, Y, Z 각 방향 2h
충격내구성500m / s 2 X, Y, Z 각 방향 3 회
오작동500m / s 2 X, Y, Z 각 방향 3 회
보호 구조IEC 규격 IP64
연결 방식코드 인출 타입 (표준 코드 길이 2m)
질량 (포장 상태)약 160g
재질케이스ABS
렌즈 부 /
표시 창부
메타 크릴 수지
볼륨POM
케이블PVC
케이블 곡률 반경R18
부속품취급 설명서, 장착 브래킷 (E3JK-DR1 □ -C 만)





Dimensions

(단위 : mm)
지정없는 치수 공차 : 공차 등급 IT16

본체

투과형
E3JK-T □ 11
















<시경>
E3JK-T[]1[]-L

E3JK (NEW) Dimensions 4

<광기>
E3JK-T[]1[]-D

E3JK (NEW) Dimensions 5

확산반사형 / 회귀반사형
E3JK-R[]1[]
E3JK-D[]1[]

E3JK (NEW) Dimensions 6

악세서리

피팅(별매)

설치 금속
E39-L40

E3JK (NEW) Dimensions 9

설치 금속 장착 시

E3JK (NEW) Dimensions 10

반사판 (별매)

E39-R1
E39-R1S

E3JK (NEW) Dimensions 12

Material:
Reflective surface: acrylic
Rear surface: ABS

E39-R2

E3JK (NEW) Dimensions 13

Material:
Reflective surface: acrylic
Rear surface: ABS

sns 링크

Info

회사명. (주)다성에프에이
본사. 경기도 수원시 영통구 신원로 156, 2층 (신동 348번지)
부산사무소. 부산광역시 강서구 유통단지1로 41 부산티플렉스 118동 217호(대저2동 3153-1번지)
사업자 등록번호. 314-86-38689 대표. 이갑봉
전화. 031-203-2798 팩스. 031-203-2791
개인정보 보호책임자. 이갑봉
Copyright © 2017 (주)다성에프에이. All Rights Reserved.
