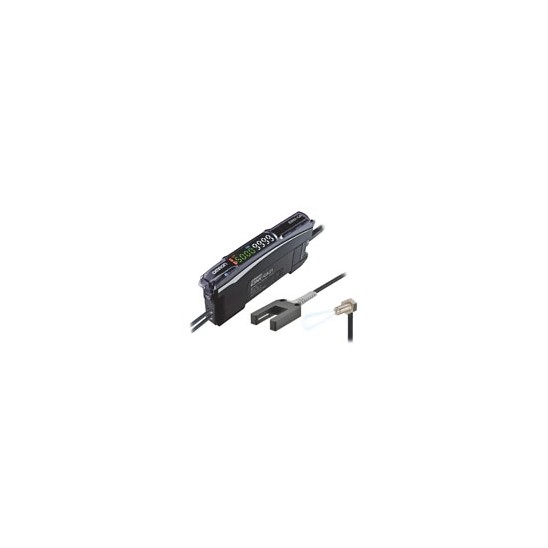

E3NX-CA

▶ 스마트 화이버 앰프의 백색 LED 타입
▶ 화이버 앰프의 조작성을 그대로, 높은 색 판별 능력을 제공합니다.
▶ 기존의 범용 화이버 유닛도 그대로 접속 가능

제조사	OMRON
판매가격	전화문의
배송비결제	주문시 결제

상품의 재고가 부족하여 구매할 수 없습니다.

카달로그

이전상품 앰프 내장형 광전스위치 다음 상품 스마트 화이버 앰프

상품 상세설명

Features

수광 범위가 넓기 때문에 광택 포장재도 여유

바로 위에서 간단한 설치로 알루미늄 증착 광택 포장재를 안정 검출

반사율 99 %의 광학 거울도 포화하지 (High Dynamic Range 넓은 수광 범위)

최적 광량 설정 버튼을 두 번 누르면

고휘도 백색 LED와 Smart Noise Reduction 기술로 투 광량이 증가 소음 저감.
이에 따라 투광 측에서 1/100 배 수광 측 1/3 배까지 광량 조절 범위를 확대함으로써 기존 제품 대비 4 배의 하이 다이나믹 레인지를 실현.
워크 유무에 각 1 회씩 버튼을 누르는 것만으로 최적 광량 자동 조정할 수 있습니다.

높은 S / N 비에서 미묘한 색상 차이를 판별

약간의 색상 차이 밖에 없는 동색 계열의 색상도 안정 검출

약간의 색상 차이를 판별 높은 S / N 비 시스템 설계

높은 S / N 비를 만들어내는 3 개의 N-Smart 기술

화이버 앰프는 고휘도 백색 LED에서 광전 센서는 고휘도 RGB3 색 LED 및 고효율 광학계의 설계로 하이 파워를 실현. 또한 수광 알고리즘 "Smart Noise Reduction"고 고속 고정밀 IC "N-Core」에 의해 노이즈의 영향이 현저히 감소했습니다.
수광량이 증가 노이즈가 감소하여 미묘한 색상 차이로도 높은 S / N 비를 얻을 수있게되었습니다.

포장재 인쇄 색상 차이 시각화 문제 해결이 원활하게

포장재 인쇄 색상의 차이에 대응하여 다운 타임 절감

컬러의 변화를 가시화하는 RGB 데이터 전송 기능

로트마다 색상 표시와 기초의 RGB 정보를 상위에 전송하고 정량화. 데이터베이스 관리함으로써 최적의 임계 값을 설정하고 문제 발생시 조기 원인 규명이 가능합니다.

시작시

기존 시동시의 임계 값 설정은 숙련자의 지식에 의존했지만, 포장재의 RGB 비율을 등록하여 최적의 설정이 가능합니다.

유지 보수시

센서 오류 검출시 포재 로트에 의한 불균형이 발생하고 있는지를 수치로 확인할 수 있으며, 원인 파악과 대책이 용이합니다.

Lineup

※ ◎ 표시 또는 회색 배경 표기의 기종은 표준 재고 기종입니다. 무 표시 (주문 생산 기종)의 납기에 대해서는 거래 대리점에 문의하십시오.

화이버 앰프

분류	형상	연결 방식	입출력	형식
분류	형상	연결 방식	입출력	NPN 출력		PNP 출력
표준 타입		코드 인출형 (2m)	1 출력	◎	E3NX-CA11 2M	◎	E3NX-CA41 2M
표준 타입		배선 커넥터	1 출력	◎	E3NX-CA6	◎	E3NX-CA8
고기능 타입		코드 인출형 (2m)	2 출력 + 1 입력	◎	E3NX-CA21 2M	◎	E3NX-CA51 2M
센서 통신 장치 유형 *		센서 통신 유닛 용 커넥터	-	◎	E3NX-CA0

* 화이버 앰프를 네트워크 연결하려면 센서 통신 장치가 필요합니다. 주. 성 배선 커넥터 타입의 자세한 내용은 제품에 대한 FAQ의 "배선 커넥터 유형"을 참조하십시오.

화이버 유닛

검출 방식	형상	검출 방향	크기	형식
반사 형		직각	M6	◎	E32-C91N 2M

검출 방식	형상	영역 빔 타입	검출 폭	형식
투과형 (홈형)		어레이	10mm	◎	E32-G16 2M

주. 화이버 유닛 대한 자세한 내용은 제품에 대한 FAQ의 "파이버 유닛"
　　또는 광섬유 센서 베스트 카탈로그 (카탈로그 번호 : SCEA-165)를 참조하십시오.

액세서리 (별매)

배선 커넥터 (배선 커넥터 타입 필수)

화이버 앰프에 부속되어 있지 않으므로 반드시 주문하십시오. ※ 보호 스티커 제공

종류	형상	코드 길이	심선 수	형식		적용 화이버 앰프 형식
친국 커넥터		2m	3 선	◎	E3X-CN11	E3NX-CA6 E3NX-CA8
자국 커넥터		2m	1 선	◎	E3X-CN12	E3NX-CA6 E3NX-CA8

* 코드 길이 5m 타입을 준비하고 있습니다. 형식은 끝이 5M입니다. 납기에 대해서는 거래 대리점에 문의하십시오.

설치 금속

화이버 앰프에 부속되어 있지 않으므로 필요에 따라 주문하세요.

형상	형식		수량
	◎	E39-L143	1

DIN 레일

화이버 앰프에 부속되어 있지 않으므로 필요에 따라 주문하세요.

종류	형식		수량
천형 / 길이 1m	◎	PFP-100N	1
천형 / 길이 0.5m	◎	PFP-50N
깊이 형 / 길이 1m	◎	PFP-100N2

자세한 내용은 "형태 PFP- □"를 참조하십시오.

엔드 플레이트

센서 통신 장치는 1 쌍 (2 개) 포함되어 있습니다.
화이버 앰프에 부속되어 있지 않으므로 필요에 따라 주문하세요.

형상	형식		수량
	◎	PFP-M	1

자세한 내용은 "형태 PFP-M"을 참조하십시오.

센서 통신 장치

종류	형상	형식
EtherCAT 센서 통신 장치		◎	E3NW-ECT
분산 장치 *		◎	E3NW-DS

자세한 내용은 " E3NW"을 참조하십시오.
* 분산 장치는 모든 센서 통신 장치와 연결할 수 있습니다.

EtherCAT®은 독일 Beckhoff Automation GmbH에 의해 허가 된 특허 기술이며 등록 상표입니다.

Specifications

정격 / 성능

유형		표준		고기능	*센서 통신 유니트 용 1**
NPN 출력		E3NX-CA11	E3NX-CA6	E3NX-CA21	E3NX-CA0
PNP 출력		E3NX-CA41	E3NX-CA8	E3NX-CA51	E3NX-CA0
연결 방식		코드 인출	배선 커넥터	코드 인출	센서 통신 유닛 용 커넥터
입 출 력	출력	1 출력		2 출력	- * 3
입 출 력	외부 입력	-		1 입력 * 2	- * 3
광원 (발광 파장)		백색 LED (420 ~ 700nm)
전원 전압		DC10 ~ 30V 리플 (pp) 10 % 포함			센서 통신 장치를 통해 커넥터 공급
*소비 전력 4**		전원 전압 24V시 일반 모드 : 960mW 이하 (소비 전류 40mA 이하) 에코 기능 ON : 720mW 이하 (소비 전류 30mA 이하) 에코 기능 LO : 800mW 이하 (소비 전류 33mA 이하)
제어 출력		부하 전원 전압 : DC30V 이하, 오픈 콜렉터 출력 형 부하 전류 : 1 ~ 3 대 연결시 100mA 이하, 　　　　 4 대 이상 연결시 20mA 이하 (잔류 전압 부하 전류 10mA 미만 : 1V 이하 　　　　　 부하 전류 10 ~ 100mA : 2V 이하) 해제 상태 전류 : 0.1mA 이하			-
표시 등		7 세그먼트 디스플레이 (서브 디지털 표시 : 녹색 + 메인 디지털 표시 : 흰색) 표시 방향 : 일반 / 반전 표시 전환 가능 OUT 표시 등 (주황색), NO / NC 표시 등 (주황색) 스마트 튜닝 표시 등 (청색) OUT 선택 표시 등 (주황색) (2 출력 만)
보호 회로		전원 역 접속 보호, 출력 단락 회로 보호, 출력 역 접속 보호			전원 역접 보호
검출 방식		콘트라스트 모드 : RGB 중 하나의 광량 판별 (초기 상태 / 2 점 튜닝 후) 　　　　　　　　　　(1 점 튜닝시 R + G + B 광량 판별) 컬러 모드 : RGB 비율 결정
응 답 시 간	빠른 모드 (SHS) * 5	동작 · 복귀 : 각 50μs (콘트라스트 모드 만)
	고속 모드 (HS)	동작 · 복귀 : 각 250μs
	표준 모드 (Stnd)	동작 · 복귀 : 각 1ms
	기가 파워 모드 (GIGA)	동작 · 복귀 : 각 16ms
감도 조정		스마트 튜닝 [2 점 튜닝 / 풀 오토 튜닝 / 1 점 조정 (1 % ~ 99 %)] 또는 수동 조정
최대 연결 대수		30 대			30 대 (오므론 NJ 시리즈 와 연결 한 경우)
서로 서로 간섭 와타루 방 지 대 수 * 6	빠른 모드 (SHS) * 5	-
	고속 모드 (HS)	10 대
	표준 모드 (Stnd)	10 대
	기가 파워 모드 (GIGA)	10 대
기 능	동작 모드	콘트라스트 모드 : NO (입 광시 ON) / NC (차광시 ON) 컬러 모드 : NO (일치시 ON : 등록 색과 같은 색시에 ON) / NC (불일치시 ON : 등록 색과 이색 시 ON)
	타이머	타이머 기능 사용 / 오프 딜레이 / 온 딜레이 / 단발 / 온 오프 딜레이에서 선택 가능　 (0.1 ~ 0.5ms시는 0.1ms 간격 0.5 ~ 5ms시는 0.5ms 간격 5 ~ 9999ms 동안은 1ms 단위. 초기 값 10ms. 오차 0.1ms)
	제로 리셋	콘트라스트 모드 만 마이너스 표시 가능 (임계 값도 변화합니다)
	*설정 재설정 7**	초기 리셋 (공장 출하시 상태) / 사용자 재설정 (저장 상태) / BANK 리 세트에서 선택 가능
	에코 모드	OFF (디지털 표시 점등) / ECO ON (디지털 표시 소등) / ECO LO (디지털 표시 암점 등)에서 선택 가능
	뱅크 전환 설정	BANK1 ~ 8에서 선택 가능
	파워 튜닝 레벨	100 ~ 9999까지 설정 가능 (스마트 튜닝 실행시의 R, G, B 최대 수광량을 파워 튜닝 수준으로 조정)
	출력 2 설정	-		일반 / 오류 출력 / AND 출력 / OR 출력	-
	외부 입력 설정	-		입력 OFF, 추 닝 후루오 튜닝, 투사 광 OFF, BANK1 ~ 2 전환, BANK1 ~ 8 전환, 제로리셋 트에서 선택 가능	-
	표시 전환	임계 값 / 수광량, CH 번호 / 수광량, RGB 표시 / 수광량, BANK 표시 / 수광량
사용 주위 조도		수광면 조도 백열 램프 : 20,000lx 이하, 태양 광 : 30,000lx 다음
주위 온도 범위		동작시 : 1 ~ 2 대 연결시 : -25 ~ + 55 ℃, 　　　　3 ~ 10 대 연결시 : -25 ~ + 50 ℃, 　　　　11 ~ 16 대 연결시 : -25 ~ + 45 ℃, 　　　　17 ~ 30 대 연결 시 : -25 ~ + 40 ℃ 보존시 : -30 ~ + 70 ℃ (단, 결빙, 결로하지 않을 것)			동작시 : 1 ~ 2 대 연결시 : 0 ~ 55 ℃, 3 ~ 10 대 연결시 : 0 ~ 50 ℃, 11 ~ 16 대 연결시 : 0 ~ 45 ℃, 17 ~ 30 대 연결시 : 0 ~ 40 ℃ 보존시 : -30 ~ + 70 ℃ (단, 결빙, 결로하지 않을 것)
주위 습도 범위		동작시 · 보존시 : 위 주위 온도 범위에서 각 35 ~ 85 % RH (단, 결로하지 않을 것)
설치 환경		오염도 3 (IEC60947-1에 따르면)
절연 저항		20MΩ 이상 (DC500V 메가에서)
내전압		AC1,000V 50 / 60Hz 1min
진동		10 ~ 55Hz 복 진폭 1.5mm X, Y, Z 각 방향 2h
충격 (내구)		500m / s ²　X, Y, Z 각 방향 3 회			150m / s ² X, Y, Z 각 방향 3 회
질량 (포장 상태 / 본체 만)		약 115g / 약 75g	약 60g / 약 20g	약 115g / 약 75g	약 65g / 약 25g
재 질	케이스	폴리 카보네이트 (PC)
	커버	폴리 카보네이트 (PC)
	케이블 피복	염화 비닐 (PVC)			-
부속품		설명서

* 1 센서 통신 유니트 E3NW-ECT를 사용할 수 있지 E3NW-CRT / CCL E3X-DRT21-S E3X-CRT / ECT는 사용할 수 없습니다.
* 2 입력에 관한 자세한 내용은 아래와 같습니다.

	유 접점 입력 (릴레이, 스위치)	무 접점 입력 (트랜지스터)
NPN 타입	ON시 : 0V에 단락 (유출 전류 : 2mA 이하) OFF시 : 개방 또는 Vcc에 단락	ON시 : 1.5V 이하 (유출 전류 : 2mA 이하) OFF시 : Vcc-1.5V ~ Vcc (누설 전류 : 0.1mA 이하)
PNP 타입	ON시 : Vcc에 단락 (흡입 전류 3mA 이하) OFF시 : 개방 또는 0V에 단락	ON시 : Vcc-1.5V ~ Vcc (흡입 전류 3mA 이하) OFF시 : 1.5V 이하 (누설 전류 : 0.1mA 이하)

* 3 2 개의 센서 출력이 네트워크를 통해 PLC로 나누어 다합니다.
　　 PLC의 네트워크를 통한 조작으로 각종 설정 변경 검출 값 읽기가 가능합니다.
* 4. 전력
　　 공급 전압 10 ~ 30V시
　　 일반 모드 : 1,080mW 이하 (전원 전압 30V시 소비 전류 36mA 이하 / 전원 전압 10V시 소비 전류 74mA 이하)
　　 에코 기능 ON : 840mW 이하 (전원 전압 30V시 소비 전류 28mA 다음 / 전원 전압 10V시 소비 전류 50mA 이하)
　　 에코 기능 LO : 930mW 이하 (전원 전압 30V시 소비 전류 31mA 이하 / 전원 전압 10V시 소비 전류 55mA 이하)
* 5. 검색 기능을 가장 빠른 모드로 선택한 경우, 상호 간섭 방지 기능은 무효가됩니다.
* 6 튜닝도 대수로 변경은 없습니다.
　　 E3NX 모양 E3NC의 상호 간섭 방지 대수 중 가장 적은 수입니다. 각 형식의 상호 간섭 방지 대수와 응답 속도를 확인하십시오.
* 7. BANK는 사용자 재설정에서 재설정 및 사용자 세이브로 저장되지 않습니다.

검출 거리

사양 목록

너트 형

종류			케이블 곡률 반경 (mm)	검출 거리 (mm)								빛 (최소 검출 물체) (mm)	형식
종류				백지				12 색 판별
검 출 방법 식	사 이 즈	열린 입 각		GIGA	표 준	높은 속도	최대 속 도	GIGA	표 준	높은 속도	최대 속 도
반 사 형	M6	60 °	부러지지 R4	90	45	30	13	18	9	6	4	(φ0.05)	E32-C91N 2M

투과형 (홈형)

유형	검출 폭	케이블 곡률 반경 (mm)	검출 거리 (mm)								형식
			불투명체				반투명 체
			GIGA	표 준	높은 속도	최대 속도	GIGA	표 준	높은 속도	최대 속도
어레이	10mm	R5	10								E32-G16 2M

설치 정보

형식	설치 정보			케이블						질량 (포장 상태)
형식	사용 온도	조임 강도	권장 가공 구멍 치수	굽힘 반경 (mm)	굽힘 불 가능 길이 (mm)	당김 강도	피복 재질	코어 재질	투광 · 수광 구별	질량 (포장 상태)
E32-C91N 2M	-40 ~ + 70 ℃	0.98N · m	φ6.2 +0.5,0	R4	0	29.4N	폴리 에틸렌	플러스 틱	투광 케이블 에 흰색 라인	36g
E32-G16 2M	-40 ~ + 70 ℃	0.53N · m	-	R5	0 *	29.4N	폴리 에틸렌	플러스 틱	-	51g

* 보호 커버 부 (PVC, 25mm)는 굴곡 R10mm 이상.

너트 형

검출 방식	사 이 즈	열린 입 각	형식	검출 거리 (mm)
				반사 형 : 백지, 투과형 : 불투명체				반사 형 : 12 색 판별, 투과형 : 반투명 체 * 1
				GIGA	표준	고속	빠른	GIGA	표준	고속	빠른 * 2
투과형	M4	15 °	E32-LT11N 2M (LENS in)	980	510	350	140	190	100	70	44
투과형	M4	60 °	E32-T11N 2M	300	150	100	45	60	31	21	13
반사 형	M3		E32-C21N 2M	54	27	18	7	10	5	3.6	2.6
	M4		E32-D21N 2M	90	45	30	13	18	9	6	4
	M6	15 °	E32-LD11N 2M (LENS in)	88	44	29	13	17	8	5	4
	M3	60 °	E32-C31N 2M	12	6	4	1.8	2.4	1.2	0.8	0.6
	M6	60 °	E32-C11N 2M	90	45	30	13	18	9	6	4
투명체 검출 용 회귀 반사 형	M6	15 °	E32-LR11NP 2M (LENS in) + E39-RP1 (별매 반사판)	370	180	120	55	75	37	25	16

나 사형

검출 방식	사 이 즈	열린 입 각	형식	검출 거리 (mm)
				반사 형 : 백지, 투과형 : 불투명체				반사 형 : 12 색 판별, 투과형 : 반투명 체 * 1
				GIGA	표준	고속	빠른	GIGA	표준	고속	빠른 * 2
투과형	M4	60 °	E32-T11R 2M	300	150	100	45	60	31	21	13
		15 °	E32-LT11 2M (LENS in)	1,150	600	410	170	230	120	82	52
			E32-LT11R 2M (LENS in)	980	510	350	140	190	100	70	44
반사 형	M6		E32-LD11 2M (LENS in)	92	46	30	13	18	9	6	4
	M6		E32-LD11R 2M (LENS in)	88	44	29	13	17	8	5	4
	M3	60 °	E32-C31 2M	37	18	12	5	7	3.8	2.5	1.8
	M6		E32-D11R 2M	90	45	30	13	18	9	6	4
	M6		E32-CC200 2M	150	75	50	22	30	15	10	7

* 1 센서의 감지 능력을 충분히 발휘하기 위해 권장하는 검출 거리입니다.
* 2. 반사 형 12 색 판별, 투과형의 반투명 체의 빠른 모드는 검출 방식이 콘트라스트 모드에서만 설정할 수 있습니다. 컬러 모드에서 설정할 수 없습니다.

원주 형

검출 방식	검출 방향	크기	형식	검출 거리 (mm)
				반사 형 : 백지, 투과형 : 불투명체				반사 형 : 12 색 판별, 투과형 : 반투명 체 * 1
				GIGA	표준	고속	빠른	GIGA	표준	고속	빠른 * 2
투과형	탑 뷰	φ1.5	E32-T22B 2M	110	64	37	16	22	12	7	5
	탑 뷰	φ3	E32-T12R 2M	300	150	100	45	60	31	21	13
	사이드 뷰	φ3	E32-T14LR 2M	190	100	68	29	38	20	13	8
반사 형	탑 뷰	φ1.5	E32-D22B 2M	17	8	6	2.4	3	2	1.2	0.7
		φ3	E32-D221B 2M	38	20	13	5	7	4	3	1.7
		φ3	E32-D32L 2M	85	44	30	12	17	8	6	3.7

플랫 형

검출 방식	검출 방향	형식	검출 거리 (mm)
			반사 형 : 백지, 투과형 : 불투명체				반사 형 : 12 색 판별, 투과형 : 반투명 체 * 1
			GIGA	표준	고속	빠른	GIGA	표준	고속	빠른 * 2
투과형	평면 뷰	E32-LT35Z 2M (LENS in)	360	190	130	55	73	38	26	16
	탑 뷰	E32-T15XR 2M	300	150	100	45	60	31	21	13
	사이드 뷰	E32-T15YR 2M	190	100	68	29	38	20	13	8
	평면 뷰	E32-T15ZR 2M	190	100	68	29	38	20	13	8
반사 형	탑 뷰	E32-D15XR 2M	90	45	30	13	18	9	6	4
	사이드 뷰	E32-D15YR 2M	21	10	7	3.1	4.2	2.1	1.4	1
	평면 뷰	E32-D15ZR 2M	21	10	7	3.1	4.2	2.1	1.4	1

슬리브 형

검출 방식	검출 방향	형식	검출 거리 (mm)
			반사 형 : 백지, 투과형 : 불투명체				반사 형 : 12 색 판별, 투과형 : 반투명 체 * 1
			GIGA	표준	고속	빠른	GIGA	표준	고속	빠른 * 2
투과형	탑 뷰	E32-TC200BR 2M	300	150	100	45	60	31	21	13
반사 형	탑 뷰	E32-DC200BR 2M	90	45	30	13	18	9	6	4

작은 스폿

검 출 방법 식	유형	스 폿 지 름	중심 거리 (mm)	형식	검출 거리 (mm)
					반사 형 : 백지, 투과형 : 불투명체				반사 형 : 12 색 판별, 투과형 : 반투명 체 * 1
					GIGA	표 준	높은 속도	최대 속도	GIGA	표 준	높은 속도	빠른 * 2
반 사정 형	섬유 일체형 장거리	φ6	50	E32-L15 2M	50mm에서 스폿 직경 φ6mm　 검출 거리 40 ~ 100mm				50mm에서 스폿 직경 φ6mm 검출 거리 40 ~ 85mm			50mm에서 스폿 직경 φ6mm 검출 거리 40 ~ 60mm
	평행 광	φ4	0 ~ 20	E32-C31 2M + E39-F3C	0 ~ 20mm로 스폿 직경 φ4mm				1 ~ 9mm로 스폿 직경 φ4mm * 3			-
	스폿	φ0.5	7	E32-C31 2M + E39-F3A-5	7mm로 스폿 지름 φ0.5mm			-	7mm에서 스폿 지름 φ0.5mm * 3		-
		φ0.5	17	E32-C31 2M + E39-F3B	17mm로 스폿 지름 φ0.5mm			-	-
		φ3	50	E32-CC200 2M + E39-F18	50mm로 스폿 지름 φ3mm			-	50mm에서 스폿 지름 φ3mm * 3		-

하이 파워

검출 방식	검출 방향	개구 각	형식	검출 거리 (mm)
				반사 형 : 백지, 투과형 : 불투명체				반사 형 : 12 색 판별, 투과형 : 반투명 체 * 1
				GIGA	표준	고속	빠른	GIGA	표준	고속	빠른 * 2
투과형	탑 뷰	10 °	E32-T17L 10M	8,570	200	130	59	1,710	40	27	17
	사이드 뷰	30 °	E32-T14 2M	1,910	990	680	290	380	190	130	87
	직각	12 °	E32-T11N 2M + E39-F1	1,470	760	520	220	290	150	100	66
	탑 뷰	12 °	E32-T11R 2M + E39-F1	1,470	760	520	220	290	150	100	66
	사이드 뷰	60 °	E32-T11R 2M + E39-F2	180	98	67	28	37	19	13	8
	탑 뷰	12 °	E32-T11 2M + E39-F1	2,430	1,260	860	360	480	250	170	110
	사이드 뷰	60 °	E32-T11 2M + E39-F2	310	160	110	47	62	32	22	14
	탑 뷰	12 °	E32-T61-S 2M + E39-F1	1,080	560	380	160	210	110	76	49
	사이드 뷰	60 °	E32-T61-S 2M + E39-F2	130	72	49	21	27	14	9	6

* 1 센서의 감지 능력을 충분히 발휘하기 위해 권장하는 검출 거리입니다.
* 2. 반사 형 12 색 판별, 투과형의 반투명 체의 빠른 모드는 검출 방식이 콘트라스트 모드에서만 설정할 수 있습니다. 컬러 모드에서 설정할 수 없습니다.
* 3 콘트라스트 모드에서 검출 거리입니다. 컬러 모드에서 설정할 수 없습니다.

좁은 시야

검출 방식	검출 방향	개구 각	형식	검출 거리 (mm)
				반사 형 : 백지, 투과형 : 불투명체				반사 형 : 12 색 판별, 투과형 : 반투명 체 * 1
				GIGA	표준	고속	빠른	GIGA	표준	고속	빠른 * 2
투과형	사이드 뷰	4 °	E32-T24S 2M	750	380	260	110	150	77	53	34
투과형	사이드 뷰	4 °	E32-T22S 2M	1,070	550	380	160	210	110	76	48

화학 / 오일

검출 방식	유형	검출 방향	형식	검출 거리 (mm)
				반사 형 : 백지, 투과형 : 불투명체				반사 형 : 12 색 판별, 투과형 : 반투명 체 * 1
				GIGA	표준	고속	빠른	GIGA	표준	고속	빠른 * 2
투과형	화학 / 석유	탑 뷰	E32-T12F 2M	1,710	880	600	260	340	170	120	78
		탑 뷰	E32-T11F 2M	250	130	91	39	51	26	18	11
		사이드 뷰	E32-T14F 2M	210	110	76	32	42	22	15	9
	화학 / 석유 150 ℃	탑 뷰	E32-T51F 2M	770	400	270	110	150	80	54	35
반사 형	화학 / 석유	탑 뷰	E32-D12F 2M	49	24	16	7	9	5	3	2.4
반사 형	케이블 만 내 약품성	탑 뷰	E32-D11U 2M	90	45	30	13	18	9	6	4

굴곡

검출 방식	크기	형식	검출 거리 (mm)
			반사 형 : 백지, 투과형 : 불투명체				반사 형 : 12 색 판별, 투과형 : 반투명 체 * 1
			GIGA	표준	고속	빠른	GIGA	표준	고속	빠른 * 2
투과형	φ1.5	E32-T22B 2M	110	64	37	16	22	12	7	5
	M3	E32-T21 2M	100	57	33	14	20	11	6	4
	M4	E32-T11 2M	380	200	130	58	77	40	27	17
	각형	E32-T25XB 2M	77	43	25	10	15	8	5	3.3
반사 형	φ1.5	E32-D22B 2M	17	8	6	2.4	3	2	1.2	0.7
	M3	E32-D21 2M	17	8	6	2.4	3.4	1.8	1.2	0.7
	φ3	E32-D221B 2M	38	20	13	5	7	4	3	1.7
	M4	E32-D21B 2M	38	20	13	5	7	4	2.7	1.7
	M6	E32-D11 2M	90	45	30	13	18	9	6	4
	각형	E32-D25XB 2M	27	14	9	3.9	5	3	2	1.2

내열

검출 방식	내열 온도	형식	검출 거리 (mm)
			반사 형 : 백지, 투과형 : 불투명체				반사 형 : 12 색 판별, 투과형 : 반투명 체 * 1
			GIGA	표준	고속	빠른	GIGA	표준	고속	빠른 * 2
투과형	150 °	E32-T51 2M	420	220	150	65	85	44	30	19
	200 °	E32-T81R-S 2M	150	80	54	23	30	16	10	7
	350 °	E32-T61-S 2M	250	130	91	39	51	26	18	11
반사 형	150 °	E32-D51 2M	120	60	40	17	24	12	8	5
	200 °	E32-D81R-S 2M	42	21	14	6	8	4.3	2.9	1.9
	350 °	E32-D61-S 2M	42	21	14	6	8	4	2.9	1.9
	400 °	E32-D73-S 2M	28	14	9	4	5	2.9	1.9	1.3

영역 빔

검출 방식	유형	검출 폭	형식	검출 거리 (mm)
				반사 형 : 백지, 투과형 : 불투명체				반사 형 : 12 색 판별, 투과형 : 반투명 체 * 1
				GIGA	표준	고속	빠른	GIGA	표준	고속	빠른 * 2
투과형	영역	11mm	E32-T16PR 2M	480	250	170	73	96	50	34	21
		11mm	E32-T16JR 2M	410	210	140	63	83	43	29	19
		30mm	E32-T16WR 2M	730	210	140	63	140	43	29	19
반사 형	어레이	11mm	E32-D36P1 2M	75	37	25	11	15	7	5	3.3

내 진공

검출 방식	유형	내열 온도	형식	검출 거리 (mm)
				반사 형 : 백지, 투과형 : 불투명체				반사 형 : 12 색 판별, 투과형 : 반투명 체 * 1
				GIGA	표준	고속	빠른	GIGA	표준	고속	빠른 * 2
투과형	진공 측	120 °	E32-T51V 1M	110	57	39	16	22	11	7	5
		120 °	E32-T51V 1M + E39-F1V	170	90	61	26	34	18	12	7
		200 °	E32-T84SV 1M	270	140	97	41	54	28	19	12
