컬러 마크 센서

컬러 마크 센서 요약정보 및 구매

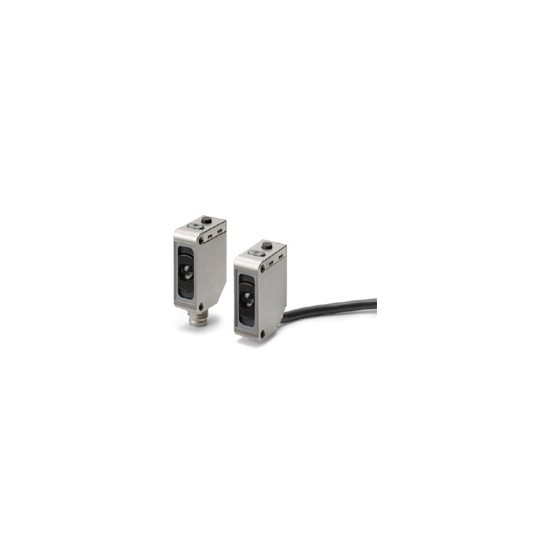

E3ZM-V

▶ 공간절약 실현
    - 당사 종래품(E3M-V) 대비 90% 절감
▶ SUS316L 하우징으로 IP69K 실현
▶ 색 차이 판별 성능 향상
▶ 백색 LED+RGB 신호 처리
▶ 바타트키에 강한 같은 축 광학계
▶ 티칭 방식을 2 종류 탑재 2점 티칭(버튼)과 오토매틱 티칭

제조사 OMRON
판매가격 전화문의
배송비결제 주문시 결제

상품의 재고가 부족하여 구매할 수 없습니다.

상품 상세설명



Features

식품 산업 광전 센서 E3ZM 시리즈 컬러 마크 센서를 라인업.

대폭적인 공간 절감 실현, SUS316L 하우징

당사의 기존 제품에 비해 면적이 90 % 줄어든 소형 마크 센서. 세계 표준 사이즈이기 때문에, 설치의 표준화에 기여합니다.






소형 사이즈의 동축 광학계

11×21×32mm의 소형 사이즈에도 동축 광학계를 채용했습니다.
동축 광학계는 검출 물체가 기울어져도 반사광을 놓치지 않고 확실하게 수광하여, 안정적으로 검출할 수 있습니다.

SUS316L 하우징으로 IP69K를 실현

케이스는 내부식성에 뛰어난 SUS316L, 표시부 커버는 PES로, 세정제와 살균제의 영향을 크게 받지 않는 재질을
사용했습니다. 또한, 보호 구조는 고온ㆍ고압 수류에 잘 견디는 IP69K 실현. 위생을 고려해야 하는 현장에서 안심하고 사용할 수 있습니다.
E3ZM-V 기능 12

컬러 마크 센서 소형 및 뛰어난 성능을 제공하기 위해 최신 기술을 탑재

색차 판별 성능을 향상, RGB 신호 처리

당사 기존 제품에서는 어려웠던 미세한 색차도 판별 가능. 티칭을 통해 최적의 색을 자동 선택합니다.
또한 응답 시간은 ON 시와 OFF 시 모두 50μs로 고속화.
 [PAT 출원 중]




2 점 티칭, 자동 티칭 쉽게 설정

● 2 점 티칭 (매뉴얼)
마크 부분과 바탕 부분에 스폿을 맞춘 뒤, 티칭 버튼을 누르기만 하면 됩니다.

E3ZM-V 특징 8

● 오토매틱 티칭 (리모트)
리모트 컨트롤 입력에 펄스를 입력하여 마크를 7번 통과시키면 자동적으로 티칭.
(주 : 응답 신호 출력은 없습니다)

E3ZM-V 특징 9



Lineup

※ ◎ 표시 또는 회색 배경 표기 기종은 표준 재고 기종입니다. 무 표시 (주문 생산 기종)의 납기에 대해서는 거래 대리점에 문의하십시오.

본체

검출 방식형상접속 방식검출 거리형식
NPN 출력PNP 출력
마크 센서
(확산 반사)
코드 인출 타입 (2m)12 ± 2mm *
(백색광)
E3ZM-V61 2ME3ZM-V81 2M
커넥터 타입 (M8 · 4 극) E3ZM-V66E3ZM-V86

* 백색, 황색, 흑색의 색 조합에서 진동은 ±2mm(대표값)에 대응할 수 있습니다.



액세서리

센서 I / O 커넥터 (한쪽 커넥터)

(커넥터 타입 필수) 센서와 함께 있지 않으므로 반드시 주문하십시오.

크기코드의 사양형상 코드의 종류형식
M8 (4 극)표준 코드스트레이트형 * 1
2m4 선XS3F-E421-402-A
5mXS3F-E421-405-A
L 형 * 1 * 2
2mXS3F-E422-402-A
5mXS3F-E422-405-A

주. 케이블 사양 : 외피 재질 PVC, 너트 재질 스테인리스(SUS316L), 보호 구조 IP67
고압수로 세정하는 경우에는 IP69K에 대응한 I/O 커넥터를 사용해 주십시오.


설치 브라켓

센서에 포함되어 있지 않으므로 필요에 따라 주문하십시오.


형상형식 (재질)수량비고
E39-L153
(SUS304) * 1
1 개설치 브라켓
E39-L104
(SUS304) * 1
1 개
E39-L43
(SUS304) * 2
1 개가로형 설치 브라켓
E39-L142
(SUS304) * 2
1 개가로형 보호 커버 브라켓
E39-L44
(SUS304)
1 개뒷면 설치용 브라켓
E39-L98
(SUS304) * 2
1 개보호 커버 브라켓
E39-L150
(SUS304)
1 개<센서 조정>
컨베이어 등의 알루미늄
프레임ㆍ레일에 간단 설
치ㆍ간단 조정.
좌우 조정 시
E39-L151
(SUS304)
1 개
E39-L144
(SUS304) * 2
1 개소형 보호 커버 브라켓

주. 투과형의 경우, 투 · 수광 기용으로 2 개 발주해 주십시오.
* 1. 커넥터 타입은 센서 바로 밑에 장착면이 있어 사용할 수 없습니다. 이 경우 커넥터 중계 타입을 사용하십시오.
* 2. 커넥터 타입은 사용할 수 없습니다.



Specifications



형식검출 방식확산 반사형 (마크 검출)
NPN 출력E3ZM-V61/-V66
PNP 출력E3ZM-V81/-V86
검출 거리12 ± 2mm * 1
검출 가능 범위색의 조합에 따라 다릅니다. 카탈로그 "특성 데이터"참조
투광 스폿 지름Φ 2mm 이하
광원 (발광 파장)백색 LED (450 ~ 700nm)
전원 전압DC10 ~ 30V 리플 (pp) 10 % 포함
전력600mW 이하 (전원 전압 30V 시 소비 전류 20mA 이하)
제어 출력부하 전원 전압 DC30V 이하, 부하 전류 100mA 이하 (잔류 전압 2V 이하)
오픈 콜렉터 출력 (NPN / PNP 출력 형식에 따라 다름)
리모트 컨트롤 입력NPN 출력 ON 시 : 0V로 단락 또는 1.5V 이하 (유출 전류 1mA 이하)
OFF 시 : OPEN 또는 Vcc-1.5V ~ Vcc (누설 전류 0.1mA 이하)
PNP 출력 ON 시 : Vcc-1.5V ~ Vcc (흡입 전류 1mA 이하)
OFF 시 : OPEN 또는 1.5V 이하 (누설 전류 0.1mA 이하)
동작 모드티칭 순서로 설정 * 2
보호 회로전원 역접속 보호, 부하 단락 보호, 출력 역접속 보호
응답 시간동작 · 복귀 : 각 50μs 이하
감도 조정티칭 방식
사용 주위 조도수광면 조도 백열등 : 3,000 lx 이하, 태양광 : 10,000 lx 이하
주위 온도 범위동작 시 : -40 ~ +60 ℃ (* 3), 보존 시 : -40 ~ +70 ℃ (단, 결빙, 결로하지 않을 것)
주위 습도 범위동작 시 : 35 ~ 85 % RH, 보존 시 35 ~ 95 % RH (단, 결로하지 않을 것)
절연 저항20MΩ 이상 (DC500V 메가에서)
내전압AC1, 000V 50/60Hz 1min
진동 (내구)10 ~ 55Hz ​​복진폭 1.5mm X, Y, Z 각 방향 2h
충격 (내구)500m / s 2 X, Y, Z 각 방향 3 회
보호 구조 * 4IEC60529 규격 IP67/DIN40050-9 규격 IP69K
접속 방식코드 인출 타입 (표준 코드 길이 2m) / M8-4 극 커넥터 유형
표시등동작 표시등 (황색), 안정 표시등 (녹색), 티칭 표시등 (적색)
질량 (포장 상태)코드 인출 타입 : 약 85g 커넥터 타입 : 약 35g
재질케이스SUS316L
렌즈부메타크릴 수지
표시부폴리에테르술폰
버튼부불소 고무
케이블염화 비닐
부속품취급 설명서 주. 설치 브라켓은 별매

*1. 백색, 황색, 흑색의 색 조합에서 진동은 ±2mm(대표값)로 대응할 수 있습니다.
*2. 마크 센서의 출력 동작 변환 :
티칭 시에 1번째에 ON하고자 하는 색을, 2번째에 OFF하고자 하는 색을 지정.
*3. -25℃이하에서는 코드를 구부리지 마십시오.
* 4. 보호 구조 사양 IP69K에 IP69K는 독일 표준 DIN 40050 PART9에서 규정된 고온 고압에 대한 보호 규정입니다. 80 ℃의 온수를, 지정된 형상의 노즐에서 80 ~ 100BAR의 수압에서 공시체에 방수합니다. 수량은 14 ~ 16 리터 / 분입니다. 공시체와 노즐의 간격은 10 ~ 15cm, 방수의 방향은 수평 방향으로 0,30도, 60도, 90도이며,
각 방향마다 30 초씩 공시체를 수평면에서 회전시키면서 실시합니다 .

E3ZM-V 정격 / 성능 2

마크 센서의 표준 검출 물체



색 이름먼셀 기호
흰색N9.5
적섹4R 4.5/12.0
황적색4YR 6.0/11.5
5Y 8.5/11.0
황록3GY 6.5/10.0
녹색3G 6.5/9.0
청록색5BG 4.5/10.0
청색3PB 5.0/10.0
(흑색)(N2.0)
