스마트 센서 2차원 CMOS 레이저 타입

스마트 센서 2차원 CMOS 레이저 타입 요약정보 및 구매

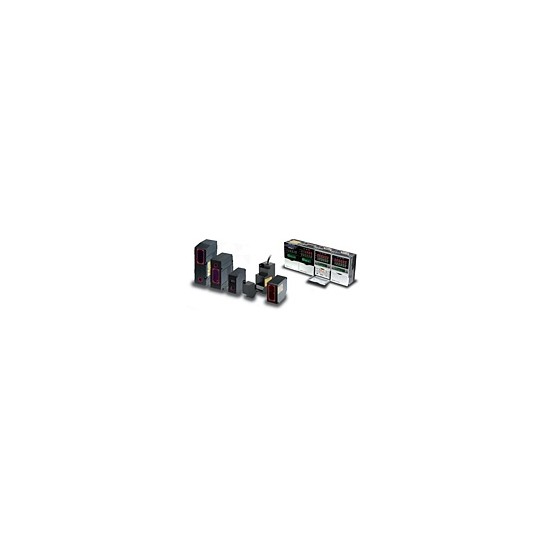

ZS 시리즈

▶ 스마트 센서를 새로운 영역으로 이끄는 초고정밀도 변위계 라인업

※ ZS-LD80 1M는 2021년 1월 수주 종료 예정
일부 제품은 수주 종료 예정입니다.
"Lineup" 을 참조하십시오.

제조사	OMRON
판매가격	전화문의
배송비결제	주문시 결제

상품의 재고가 부족하여 구매할 수 없습니다.

카달로그

이전상품 화이버 동축 변위 센서 센서 헤드 다음 상품 노즐 갭 계측 센서

상품 상세설명

Features

ZS-HL 시리즈

초 장거리에서 초정밀까지 코어의 품질을 지원하는 고성능 타입

● 측정 중심 거리 20mm ~ 1500mm를 구색
● 최대 해상도 0.02μm (0.001μm)를 실현
● 응답 속도 최대 속도 110μs
● 패러럴 출력이 가능

전체 라인업에 클래스2 레이저

초 안정성

최적 사이즈 / 안정성 헤드 사이즈

성능 중심의 최적의 헤드 사이즈와 3 점 * 1의 고정 장치로 뛰어난 감지 안정성을 확보.

* 1. ZS-HLDS2 제외.
* 2. 2019 년 8 월말에 수주 종료했습니다.

뛰어난 이동 해상도
향상된 렌즈 해상도

수광 렌즈의 감도와 해상도가 증가된 광학계를 최적화하여 이동 해상도 (작업물 표면 위치에 따른 오차)를 크게 줄였습니다.

재질간 오차 감소 2차원 CMOS

CCD는 수광량이 과다하게 되면 옆의 화소에 전하가 넘칩니다.
CMOS는 이 같은 현상이 없기 때문에 재질에 따른 과도한 수광으로 인한 영향이 없습니다.

ZS-L 시리즈

스팟 검출, 넓은 범위 검출, 장거리 검출 등 다양한 정밀 변위 측정에 가장 적합한 표준 센서

● 선택 가능한 빔 형상
　스팟 타입, 라인 타입
● 다양한 라인업
　장거리 타입, 중거리 타입, 단거리 타입

Lineup

※ ◎ 표시 또는 회색 배경 표기의 기종은 표준 재고 기종입니다. 무 표시 (주문 생산 기종)의 납기에 대해서는 거래 대리점에 문의하십시오.

본체

ZS-HL 시리즈 센서 헤드

광학 방식	검출 거리	빔 형상	빔 직경	분해능	케이블 길이	형식
정반사형	20 ± 1mm	라인빔	1.0mm × 20μm	0.02μm	2m	ZS-HLDS2 2M *
	20 ± 1mm	라인빔	1.0mm × 20μm	0.02μm	0.5m	ZS-HLDS2 0.5M *
	25 ± 2mm	라인빔	2.2mm × 45μm	0.6μm	2m	ZS-HLDS2V 2M
	25 ± 2mm	라인빔	2.2mm × 45μm	0.6μm	0.5m	ZS-HLDS2V 0.5M
확산반사형	50 ± 5mm	라인빔	1.0mm × 30μm	0.1μm	2m	ZS-HLDS5 2M
	50 ± 5mm	라인빔	1.0mm × 30μm	0.1μm	0.5m	ZS-HLDS5 0.5M
	100 ± 20mm	라인빔	3.5mm × 60μm	1μm	2m	ZS-HLDS10 2M
	100 ± 20mm	라인빔	3.5mm × 60μm	1μm	0.5m	ZS-HLDS10 0.5M
	600 ± 350mm	라인빔	16mm × 0.3mm	8μm	2m	ZS-HLDS60 2M
	600 ± 350mm	라인빔	16mm × 0.3mm	8μm	0.5m	ZS-HLDS60 0.5M
	1500 ± 500mm	라인빔	40mm × 1.5mm	500μm	2m	ZS-HLDS150 2M
	1500 ± 500mm	라인빔	40mm × 1.5mm	500μm	0.5m	ZS-HLDS150 0.5M

주. 자세한 내용은 정격 / 성능 표를 참조하십시오.
* 2019 년 8 월말에 수주 종료했습니다.

ZS-HL 시리즈 센서 헤드 (노즐 간격용)

광학 방식	검출 거리	빔 형상	빔 직경	분해능	케이블 길이	형식
정반사형	10 ± 0.5mm	라인빔	900 × 25μm	0.1μm (0.001μm)	2m	ZS-LD10G 2M
	10 ± 0.5mm	라인빔	900 × 25μm	0.1μm (0.001μm)	0.5m	ZS-LD10G 0.5M
	15 ± 0.75mm	라인빔	900 × 25μm	0.15μm (0.001μm)	2m	ZS-LD15G 2M
	15 ± 0.75mm	라인빔	900 × 25μm	0.15μm (0.001μm)	0.5m	ZS-LD15G 0.5M

주. 자세한 내용은 정격 / 성능 표를 참조하십시오.

ZS-L 시리즈 센서 헤드

광학 방식	검출 거리	빔 형상	빔 직경	분해능	케이블 길이	형식
정반사형	20 ± 1mm	라인빔	900 × 25μm	0.1μm (0.008μm)	2m		ZS-LD20 2M
		라인빔	900 × 25μm	0.1μm (0.008μm)	0.5m		ZS-LD20 0.5M
		스팟빔	φ25μm	0.1μm (0.001μm)	2m		ZS-LD20S 2M
		스팟빔	φ25μm	0.1μm (0.001μm)	0.5m		ZS-LD20S 0.5M
	40 ± 2.5mm	라인빔	2000 × 35μm	0.4μm (0.015μm)	4m		ZS-LD40 4M *
					2m		ZS-LD40 2M
					0.5m		ZS-LD40 0.5M
확산 반사형	50 ± 5mm	라인빔	900 × 60μm	0.8μm	2m		ZS-LD50 2M
		라인빔	900 × 60μm	0.8μm	0.5m		ZS-LD50 0.5M
		스팟빔	φ50μm	0.8μm	2m		ZS-LD50S 2M
		스팟빔	φ50μm	0.8μm	0.5m		ZS-LD50S 0.5M
	80 ± 15mm	라인빔	900 × 60μm	2μm	2m	◎	ZS-LD80 2M
					1m		ZS-LD80 1M
					0.5m		ZS-LD80 0.5M
	130 ± 15mm	라인빔	600 × 70μm	3μm	2m		ZS-LD130 2M
	130 ± 15mm	라인빔	600 × 70μm	3μm	0.5m		ZS-LD130 0.5M
	200 ± 50mm	라인빔	900 × 100μm	5μm	2m	◎	ZS-LD200 2M
	200 ± 50mm	라인빔	900 × 100μm	5μm	0.5m		ZS-LD200 0.5M
	350 ± 135mm	스팟빔	φ240μm	20μm	2m	◎	ZS-LD350S 2M
	350 ± 135mm	스팟빔	φ240μm	20μm	0.5m		ZS-LD350S 0.5M

주. 평균 횟수 128 회, 고정밀도 모드로 설정한 경우. ()의 해상도를 실현하려면 제약 조건이 있습니다.
자세한 내용은 정격 / 성능 표를 참조하십시오.
* 2019 년 8 월말에 수주 종료했습니다.

ZS-HL 시리즈 센서 컨트롤러

전원	출력 사양	형식
DC24V	NPN 출력	◎	ZS-HLDC11A
	NPN 출력	◎	ZS-HLDC11
	PNP 출력		ZS-HLDC41A
	PNP 출력	◎	ZS-HLDC41

주. ZS-HLDC □□ A는 스마트 모니터 Zero Basic (소프트웨어)가 포함되어 있습니다.

ZS-L 시리즈 센서 컨트롤러

전원	출력 사양	형식
DC24V	NPN 출력		ZS-LDC11A
	NPN 출력	◎	ZS-LDC11
	PNP 출력		ZS-LDC41A
	PNP 출력	◎	ZS-LDC41

주. ZS-LDC □□ A는 스마트 모니터 Zero Basic (소프트웨어)가 포함되어 있습니다.

멀티 컨트롤러

형상	전원	출력 사양	형식
	DC24V	NPN 출력	ZS-MDC11
	DC24V	PNP 출력	ZS-MDC41

데이터 저장 장치

형상	전원	출력 사양	형식
	DC24V	NPN 출력	ZS-DSU11
	DC24V	PNP 출력	ZS-DSU41

수출 무역 관리령에 대해

ZS-HLDS □□□ / LD □□□ 센서 부는 외환 및 외국 무역법의 규정에 따라 수출 허가 취득 대상화물 (또는 기술)에 해당합니다.
일본 국외에 반출시에는 일본 정부의 수출 허가 신청 등 필요한 절차를 받아야합니다.
해당 형식 : ZS-LD20, ZS-LD20S, ZS-LD40, ZS-LD10G, ZS-LD15G, ZS-HLDS2, ZS-HLDS2V, ZS-HLDS5
또한, 수출 무역 관리령에 해당 하지 않는 형식을 구색하고 있습니다. (분해능이 다릅니다.)
형식의 끝에 (T)가 붙습니다 (예 : ZS-LD20T)

ZS-HLDC □□□ / LDC □□□ 컨트롤러에 내장되는 프로그램은 외환 및 외국 무역 법의 규정에 따라 수출 허가 취득 대상 기술에 해당합니다.
그러나 무역외 조례 제 9 조 제 2 항 제 14 호이 규정에 의하여 역무 거래 허가는 필요하지 않습니다.
해당 형식 : ZS-HLDC11, ZS-HLDC11A, ZS-HLDC41, ZS-HLDC41A
　　　　　ZS-LDC11, ZS-LDC11A, ZS-LDC41, ZS-LDC41A

액세서리 (별매)

컨트롤러 링크 단위

형상	형식
	◎	ZS-XCN

패널 마운트 어댑터

형상	형식
	◎	ZS-XPM1	1대 용
		ZS-XPM2	2 대 이상의 증설

RS-232C 케이블

연결	형식	수량
PC 연결 용 (2m)	ZS-XRS3	1 개
PLC / PT 연결 (2m)	ZS-XPT3	1 개

센서 헤드용 연장 코드

코드 길이	형식		수량
1m		ZS-XC1A	1 개
4m	◎	ZS-XC4A	1 개
5m		*ZS-XC5B ( 1 * 2)**	1 개
8m		ZS-XC8A	1 개
10m		*ZS-XC10B ( 1)**	1 개

* 1. ZS-XC □ B는 2 개까지 연결 연장이 가능합니다. (최대 22m)
* 2. 케이블 타입 ZS-XC3BR (3m 타입), ZS-XC5BR (5m 타입)도 준비하고 있습니다.

센서 헤드 장거리 연장 코드 (디지털 이퀄라이저 사용 ZS-HL 시리즈)

이름	형식	수량
디지털 이퀄라이저 (중계기)	ZS-XEQ	1 개
연장 코드 (장거리 · 내굴곡 타입 15m)	ZS-XC15CR	1 개
연장 코드 (장거리 · 내굴곡 타입 25m)	ZS-XC25CR	1 개
디지털 이퀄라이저 접속 코드 (0.2m)	ZS-XC02D	1 개

설정 로깅용 소프트웨어

이름	형식
스마트 모니터 Zero Professional (* 1) 일본어 버전	ZS-SW11V3
스마트 모니터 Zero Professional (* 1) 영어	ZS-SW11V3E
스마트 모니터 Zero (* 2) 일본어	ZS-SW11V3-B

* 1. 로깅 기능이 탑재되어 있습니다.
* 2. 센서 컨트롤러 ZS-HLDC □ 1A / ZS-LDC □ 1A에 포함되어 있습니다.

리얼 타임 패러럴 출력 유니트 (ZS-HL 시리즈)

형상	출력 사양	형식
	NPN 출력	ZG-RPD11-N
	PNP 출력	ZG-RPD41-N

CompoNet 대응 센서 통신 장치

형상	형식
	ZS-CRT

메모리 카드

형식	용량
HMC-EF283	256M 바이트
HMC-EF583	512M 바이트

Specifications

정격 / 성능에 대해서는 각 제품의 페이지 또는 다운로드용 카탈로그를 참조하십시오.

Dimensions

(단위 : mm)

센서 컨트롤러

ZS-HLDC □ 1 / LDC □ 1
