화이버 동축 변위 센서

화이버 동축 변위 센서 요약정보 및 구매

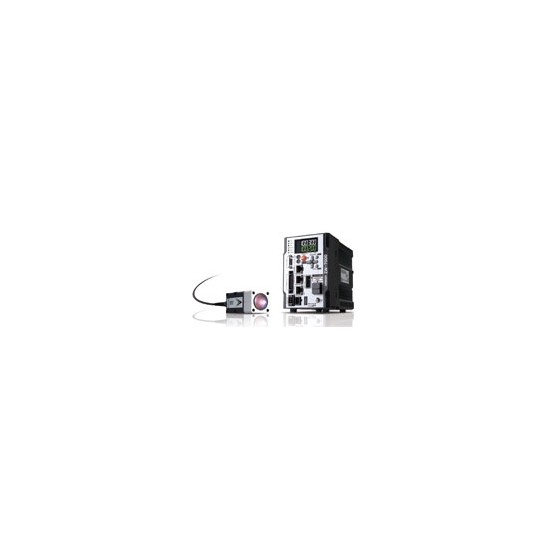

ZW-8000 / 7000 / 5000 시리즈

▶ 투명체도 거울도 거친 표면을 초정밀 · 초고속 안정 측정

제조사 OMRON
판매가격 전화문의
배송비결제 주문시 결제

상품의 재고가 부족하여 구매할 수 없습니다.

상품 상세설명



Features

정확하게 측정
부품에서 완제품까지 모든 품질 검사 측정

다양해지는 제품 디자인의 외관 검사, 부품 단위에서의 엄격한 품질 관리가 요구되는 요즘 생산 속도를 떨어 뜨리지 않고 품질 검사 할 수있는 '이동하면서 안정적인 측정'이 요구되고 있습니다. ZW-7000는 백색 공 초점 방식의 장점을 살려 다양한 재질과 형상이 혼재하고도 안정적인 측정 할 수있게되었습니다.


작은  스폿으로 충실하게 측정

레이저 변위 센서는 단차나 틈을 측정하는 경우 여러표면에서의 반사가 프로파일을 둔화시킬 수 있고 에지 검출 위치가 흔들려 위치 검출 정밀도가 떨어진다는 문제가있었습니다. ZW-5000의 경우 최소 스폿 10μm으로 여러면에서의 반사를 방지하고 형상 프로파일이 선명하게 됨으로써 위치 검출 정밀도를 올릴 수 있습니다.

경사 곡면

기존의 레이저 변위 센서에 비해 광택면에서도 경사 곡면의 정밀 형상 측정이 가능합니다.
ZW-7000의 특징 (2)

다른 재질

기존의 레이저 변위 센서는 재질에 따라 센서 헤드의 종류나 설치 방향을 바꿔주고 그때마다 조정 시간이 소요됩니다.
백색 공 동축 변위 센서는 센서 헤드와 설치 방향의 구분없이 이동시키면서 다양한 재질의 측정이 가능합니다.
ZW-7000의 특징 (3)

거친 표면의 평탄도

기존의 레이저 변위 센서는 워크에서의 다중 반사광이 측정 값의 비거리를 유발하고 측정하고자하는 '평탄도'를 측정 할 수 없습니다. 백색 공 동축 변위 센서라면 다중 반사광의 영향을받지 않고 실제 형상에 가까운 높이를 한 번에 측정 할 수 있습니다.
ZW-7000의 특징 (4)

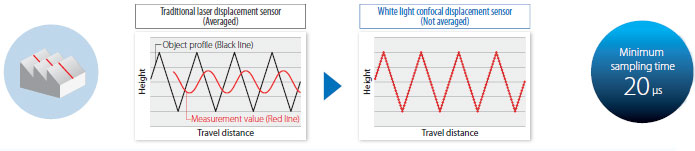

워크 형상을 정확하게 측정하는 고속 샘플링

레이저 변위 센서는 이동 대상의 측정 정밀도가 낮기 때문에 평균화 시간을 늘려야 했지만 ZW-7000는 최소 20μs의 고속 샘플링으로 평균 없이도 형상을 충실하게 측정 할 수 있습니다.



참고. 측적그래프는 대표적인 예입니다.
       .
측정 대상물의 형상이나 재질에 따라 측정에 ​​영향을 줄 수 있습니다



빨리 더 많이 측정


제조 장치 자체도 소형화가 진행되고 있으며 측정 장비는 장비에 통합 용이성과 이동 용이성도 필요합니다.
ZW-7000 / 5000 센서 헤드는 백색 공 초점 방식의 장점을 살린 초소형 · 경량으로 공간 제약이있는 장비와 이동 부에 설치가 용이하고 생산 택트 업에 공헌합니다.
ZW-7000의 특징 7

시간 단축 : 여러 센서 동시 측정

기존의 레이저 변위 센서는 여러 센서의 병렬 측정이 어려웠지만  초소형 센서 헤드는 병렬 설치 시간 단축이 가능합니다.

ZW-7000의 특징 (8)

시간 단축 : 진동 정지까지의 대기 시간을 단축

예를 들면 전동 실린더를 사용하여 필요할 때만 센서 헤드를 측정 개소에 이동하는 경우 초소형 경량 센서 헤드는 실린더 정지 후 진동이 적기 때문에 진동 정지까지의 대기 시간을 단축 할 수있어 신속한 측정 를 얻을 수 있습니다.

ZW-7000의 특징 (9)




공정 생략 : 센서 헤드의 회전 공정이 불필요

기존의 레이저 변위 센서는 수광 소자에 반사 위치에서 작업 높이를 측정하고 있었기 때문에 측정 대상물의 형상과 이동 방향에 따라 센서 헤드를 회전시키는 공정이 필요 여분의 시간이 걸린다는 과제가있었습니다. 백색 공 촛점 변위 센서면 방향의 제약없이 동일한 설치에서 모든 방향으로의 이동 측정이 가능합니다.
ZW-7000 10 특징

가동부에도 안심, 굴곡 광섬유 케이블

컨트롤러와 센서 헤드는 직경 3mm의 굴곡 광섬유 케이블로 연결합니다. 300 만회 굴곡 테스트 *를 클리어하고 가동부에 사용하여도 문제가 없습니다. 또한 연장 용 광섬유 케이블을 사용하여 최대 7m까지 연장 케이블 사용이 가능합니다. * 당사 규정의 평가 기준 "곡률 반경 (20mm) × 300 만회"
ZW-7000 특징 11

"설정을 신속하게"
수많은 대책에 소요되는 설계 · 조정 공수 삭감

시장의 수요 변화 타이밍을 놓치지 않도록 단기간에 생산 설비를 시작하기 위해 센서의 도입 시간도 단축이 바람직합니다.백색 공 초점 방식의 ZW-7000이라면 레이저 변위 센서에서 필요로했던 수많은 대책에 소요 공수를 대폭 줄일 수 있습니다.

기기 선정의 수고를 줄일

ZW-7000이라면 측정 대상에 맞는 센서 헤드의 선택이 필요하지 않습니다. 구매 실수 나 설계의 번거로운 수고를 줄이고 출시 공수 및 재고 비용 절감에 기여합니다.


ZW-7000 13 특징




흰색 동축 공 초점 원리에 의해  물체에 따라 센서의 설치 조정 공수를 줄일 수 있습니다.


ZW-7000 14 특징



센서 헤드 설치 조정 공수 삭감





EMC 대책 · 열 설계 공수 삭감

센서 헤드는 전기 노이즈 자기 노이즈의 영향을받지 않는 구조로되어있어 노이즈가 발생하기 쉬운 장소에서도 안정적인 사용이 가능합니다.
또한 소음과 열이 방생하지 않기 때문에 주변 장비에 의한 측정 값에 영향이 없습니다.

여러 대의 ZW-7000 / 5000 시리즈를 효율적으로 설정

EtherCAT에 연결되어있는 장비를 자동화 소프트웨어 Sysmac Studio에서 통합하여 설정할 수 있습니다.
여러 대의 센서를 함께 사용하는 경우에도 설정 데이터를 복사하면서 중앙에서 효율적으로 디자인 할 수 있고 센서 간의 연산도 쉽게 프로그래밍 할 수 있습니다.

ZW-7000 / 5000 시리즈 특징 19

[DLL]장치 HMI에 신속하게 통합

장치 전체의 HMI로 사용되는 Windows / Mac OS 컴퓨터에 ZW-7000 / 5000 시리즈의 설정 화면과 측정 결과를 쉽게 표시 할 수 있도록 DLL을 제공합니다.

제공 DLL의 종류

로깅 제어

* DLL은 구매자 전용 WEB 사이트에서 다운로드 할 수 있습니다. 자세한 내용은 제품에 동봉되어있는 회원 가입 시트를 확인하시기 바랍니다.



레이저 안전 대책이 불필요

백색 LED *를 광원으로 채용하고 있기 때문에 기존의 레이저 광원에서는 필요했던 시설에 대한 안전 대책에 걸리던 시간과 작업 종사자에 대한 안전 교육 시간이 불필요합니다.
ZW-7000 17 특징

백색 공 촛점의 새로운 장점

측정 지점의 엇갈림 없음

기존의 레이저 변위 센서는 높이에 따라 측정 포인트와 스폿 크기가 변하기 때문에 휨이나 기울기의 영향으로 위치를 정확하게 측정 할 수없는 경우가있었습니다. ZW-7000 / 5000 시리즈의 백색 공 촛점 변위 센서는 측정 범위 어느 위치에서도 동일한 측정 지점에서 정확하게 측정 할 수 있습니다.

좁은 곳이나 벽에서의 측정이 가능

기존의 레이저 변위 센서는 좁은튜브 안쪽이나 미세한 오목의 높이를 측정 할 때 반사광이 벽에 가로 막혀하거나 매번 센서 나 워크의 방향을 조정해야했습니다. ZW-7000 / 5000 시리즈의 백색 공 촛점 변위 센서라면 방사방향과 반사광이 대상물에 대해 동축하므로 설치 방향에 관계없이 좁은 곳이나 미세한 대상물의 측정이 가능합니다.

ZW-7000 / 5000 시리즈 기능 27



Lineup

※ ◎ 표시 또는 회색 배경 표기의 기종은 표준 재고 기종입니다. 무 표시 (주문 생산 기종)의 납기에 대해서는 거래 대리점에 문의하십시오.


ZW-8000


센서 헤드

각형 스트레이트



3500_lu_1_13500_lu_1_2
3500_lu_1_3
3500_lu_1_4
형상
측정 범위스포트
지름
정지 해상도*케이블
길이
형식
3500_lu_1_13500_lu_1_2φ4μm0.002μm2m ZW-S8010 2M
0.3m  ZW-S8010 0.3M
3500_lu_1_3φ7μm0.004μm2m ZW-S8020 2M
0.3m  ZW-S8020 0.3M
3500_lu_1_4φ10μm0.008μm2m ZW-S8030 2M
0.3m  ZW-S8030 0.3M



* 수출 관리 무역 령 대응 센서 컨트롤러 (ZW-8000T)와 연결 한 경우, 센서 헤드 및 설정 조건에 관계없이 최소 분해능은 0.25μm입니다.





펜 스트레이트




형상측정 범위스포트
지름
정지 해상도 *케이블
길이
형식
3500_lu_2_13500_lu_2_2φ7μm0.002μm2m ZW-SP8007 2M
0.3m  ZW-SP8007 0.3M
3500_lu_2_3φ10μm0.003μm2m ZW-SP8010 2M
0.3m  ZW-SP8010 0.3M




* 수출 관리 무역 령 대응 센서 컨트롤러 (ZW-8000T)와 연결 한 경우, 센서 헤드 및 설정 조건에 관계없이 최소 분해능은 0.25μm입니다.

펜 라이트 앵글 타입



3500_lu_3_13500_lu_3_2
3500_lu_3_3
형상측정 범위스포트 지름정지 해상도 *케이블
길이
형식
3500_lu_3_13500_lu_3_2φ8μm0.003μm2m ZW-SPR8007 2M
0.3m  ZW-SPR8007 0.3M
3500_lu_3_3φ11μm0.005μm2m ZW-SPR8010 2M
0.3m  ZW-SPR8010 0.3M



* 수출 관리 무역 령 대응 센서 컨트롤러 (ZW-8000T)와 연결 한 경우, 센서 헤드 및 설정 조건에 관계없이 최소 분해능은 0.25μm입니다.

센서 컨트롤러 (EtherCAT 탑재)



형상전원출력 사양형식
3500_lu_4_1DC24VNPN / PNP 공통ZW-8000T



수출 무역 관리령에 대해

ZW-8000 □ 센서 컨트롤러는 외환 및 외국 무역법의 규정에 따라 수출 허가가 필요한화물 기술에 해당합니다.
일본 국외에 반출시에는 일본 정부의 수출 허가 신청 등 필요한 절차를 받아야합니다.
 대상 형식 : ZW-8000
또한 수출 령 별표 제 1 ~ 15 항에 비 해당, 외국환 령 별표 1 ~ 15 항에 해당 (단 특례에 의해 허가 필요) 형식을 구색하고 있습니다. (내장 된 프로그램이 외국환 령 별표에 해당 합니다만, 무역외 조례 제 9 조 제 2 항 제 4 호 이의 적용하여 용역 거래 허가는 필요하지 않습니다.) 형식의 끝에 (T)가 붙 있습니다.
 대상 형식 : ZW-8000T

케이블



형상이름케이블
길이
형식
3500_lu_5_1센서 헤드 센서 컨트롤러 간의 연장용 화이버 케이블
(
연결 어댑터 ZW-XFCS 포함)
2m  ZW-XF8002R
5m ZW-XF8005R
10m  ZW-XF8010R
20m  ZW-XF8020R
30m  ZW-XF8030R
3500_lu_5_2연결 어댑터
(
연장용 화이버 케이블 ZW- XF80 □□ R 포함)
-  ZW-XFCS



주 연장용 화이버 케이블 ZW-XF80 □□ R은 펌웨어 Ver.3.000 이후에 대응하고 있습니다. 이전 버전의 센서 컨트롤러를 가지고 계신 분은 SYSMAC 회원에 등록 해 최신 펌웨어 및 전용 도구를 입수 후, 업데이트하십시오. 회원 등록 및 회원 전용 컨텐츠 다운로드 방법은 센서 컨트롤러와 함께 제공되는 "SYSMAC 회원 등록 시트"를 확인해주십시오.







ZW-7000

센서 헤드

각형 스트레이트



3500_lu_6_13500_lu_6_2
3500_lu_6_3
3500_lu_6_4
3500_lu_6_5
형상측정 범위스포트
지름
정지
해상도 *
케이블
길이
형식
3500_lu_6_13500_lu_6_2φ50μm0.004μm2m ZW-S7010 2M
0.3m  ZW-S7010 0.3M
3500_lu_6_3φ70μm0.008μm2m ZW-S7020 2M
0.3m  ZW-S7020 0.3M
3500_lu_6_4φ100μm0.016μm2m ZW-S7030 2M
0.3m  ZW-S7030 0.3M
3500_lu_6_5φ120μm0.024μm2m ZW-S7040 2M
0.3m  ZW-S7040 0.3M

* 수출 관리 무역 령 대응 센서 컨트롤러 (ZW-7000T)와 연결 한 경우, 센서 헤드 및 설정 조건에 관계없이 최소 분해능은 0.25μm입니다.

펜 스트레이트



3500_lu_7_13500_lu_7_2
3500_lu_7_3
형상측정 범위스포트
지름
정지
해상도 *
케이블
길이
형식
3500_lu_7_13500_lu_7_2φ130μm0.004μm2m ZW-SP7007 2M
0.3m  ZW-SP7007 0.3M
3500_lu_7_3φ170μm0.006μm2m ZW-SP7010 2M
0.3m  ZW-SP7010 0.3M



* 수출 관리 무역 령 대응 센서 컨트롤러 (ZW-7000T)와 연결 한 경우, 센서 헤드 및 설정 조건에 관계없이 최소 분해능은 0.25μm입니다.

펜 라이트 앵글 타입



3500_lu_8_13500_lu_8_2
3500_lu_8_3
형상측정 범위스포트
지름
정지
해상도 *
케이블
길이
형식
3500_lu_8_13500_lu_8_2φ150μm0.006μm2m ZW-SPR7007 2M
0.3m  ZW-SPR7007 0.3M
3500_lu_8_3φ190μm0.009μm2m ZW-SPR7010 2M
0.3m  ZW-SPR7010 0.3M

* 수출 관리 무역 령 대응 센서 컨트롤러 (ZW-7000T)와 연결 한 경우, 센서 헤드 및 설정 조건에 관계없이 최소 분해능은 0.25μm입니다.

센서 컨트롤러 (EtherCAT 탑재)



형상전원출력 사양형식
3500_lu_9_1DC24VNPN / PNP 공유ZW-7000T

수출 무역 관리령에 대해

ZW-7000 □ 센서 컨트롤러는 외환 및 외국 무역법의 규정에 따라 수출 허가가 필요한화물 기술에 해당합니다.
일본 국외에 반출시에는 일본 정부의 수출 허가 신청 등 필요한 절차를 받아야합니다.
 대상 형식 : ZW-7000
또한 수출 령 별표 제 1 ~ 15 항에 비 해당, 외국환 령 별표 1 ~ 15 항에 해당 (단 특례에 의해 허가 필요) 형식을 구색하고 있습니다. (내장 된 프로그램이 외국환 령 별표에 해당 합니다만, 무역외 조례 제 9 조 제 2 항 제 4 호 이의 적용하여 용역 거래 허가는 필요하지 않습니다.) 형식의 끝에 (T)가 붙 있습니다.
 대상 형식 : ZW-7000T

케이블



형상이름케이블 길이형식
3500_lu_10_1센서 헤드 센서 컨트롤러 간의 연장용 화이버 케이블
(
연결 어댑터 ZW-XFCM 포함)
2m ZW-XF7002R
5m ZW-XF7005R
10m ZW-XF7010R
20m ZW-XF7020R
30m  ZW-XF7030R
3500_lu_10_2연결 어댑터
(
연장용 화이버 케이블 ZW-XF70 □□ R 포함)
-  ZW-XFCM

주 케이블 길이 10m, 20m, 30m는 펌웨어 Ver.2.100 이후에 대응하고 있습니다. 이전 버전의 센서 컨트롤러를 가지고 계신 분은 SYSMAC 회원에 등록 해 최신 펌웨어 및 전용 도구를 입수 후, 업데이트하십시오. 회원 등록 및 회원 전용 컨텐츠 다운로드 방법은 센서 컨트롤러와 함께 제공되는 "SYSMAC 회원 등록 시트"를 확인해주십시오








ZW-5000

센서 헤드

각형 스트레이트



형상측정 범위스포트
지름
정지
분해능
*
케이블
길이
형식
3500_lu_11_13500_lu_11_2φ9μm0.004μm2m ZW-S5010 2M
0.3m ZW-S5010 0.3M
3500_lu_11_3φ13μm0.008μm2m ZW-S5020 2M
0.3m ZW-S5020 0.3M
3500_lu_11_4φ18μm0.016μm2m ZW-S5030 2M
0.3m ZW-S5030 0.3M

* 수출 관리 무역 령 대응 컨트롤러 (ZW-5000T)와 연결 한 경우, 센서 헤드 및 설정 조건에 관계없이
 최소 분해능은 0.25μm입니다.

펜 스트레이트



3500_lu_12_13500_lu_12_2
3500_lu_12_3



형상측정 범위스포트
지름
정지
해상도 *
케이블
길이
형식
3500_lu_12_13500_lu_12_2φ13μm0.004μm2m ZW-SP5007 2M
0.3m  ZW-SP5007 0.3M
3500_lu_12_3φ18μm0.006μm2m ZW-SP5010 2M
0.3m  ZW-SP5010 0.3M







펜 라이트 앵글 타입



형상측정 범위스포트
지름
정지 해상도 *케이블
길이
형식
3500_lu_13_13500_lu_13_2φ15μm0.006μm2m ZW-SPR5007 2M
0.3m  ZW-SPR5007 0.3M
3500_lu_13_3φ20μm0.009μm2m ZW-SPR5010 2M
0.3m  ZW-SPR5010 0.3M

* 수출 관리 무역 령 대응 센서 컨트롤러 (ZW-5000T)와 연결 한 경우, 센서 헤드 및 설정 조건에 관계없이 최소 분해능은 0.25μm입니다.

센서 컨트롤러 (EtherCAT 탑재)



형상전원출력 사양형식
3500_lu_14_1DC24VNPN / PNP 공유ZW-5000T















수출 무역 관리령에 대해

ZW-8000 □ 센서 컨트롤러는 외환 및 외국 무역법의 규정에 따라 수출 허가가 필요한화물 기술에 해당합니다.
일본 국외에 반출시에는 일본 정부의 수출 허가 신청 등 필요한 절차를 받아야합니다.
 대상 형식 : ZW-8000
또한 수출 령 별표 제 1 ~ 15 항에 비 해당, 외국환 령 별표 1 ~ 15 항에 해당 (단 특례에 의해 허가 필요) 형식을 구색하고 있습니다.

(내장 된 프로그램이 외국환 령 별표에 해당 합니다만, 무역외 조례 제 9 조 제 2 항 제 4 호 이의 적용하여 용역 거래 허가는 필요하지 않습니다.)
형식의 끝에 (T)가 붙어있습니다.

 대상 형식 : ZW-8000T



케이블


형상이름케이블
길이
형식
3500_lu_15_1센서 헤드 센서 컨트롤러 간의 연장용 화이버 케이블
(
연결 어댑터 ZW-XFC2 포함)
2m  ZW-XF5002R
5m ZW-XF5005R
10m  ZW-XF5010R
20m  ZW-XF5020R
30m  ZW-XF5030R
3500_lu_15_2연결 어댑터
(
연장용 화이버 케이블 ZW-XF50 □□ R 포함)
- ZW-XFC2



주 연장용 화이버 케이블 ZW-XF50 □□ R은 펌웨어 Ver.2.100 이후에 대응하고 있습니다. 이전 버전의 센서 컨트롤러를 가지고 계신 분은 SYSMAC 회원에 등록 해 최신 펌웨어 및 전용 도구를 입수 후, 업데이트하십시오. 회원 등록 및 회원 전용 컨텐츠 다운로드 방법은 센서 컨트롤러와 함께 제공되는 "SYSMAC 회원 등록 시트"를 확인해주십시오.






ZW-8000 / 7000 / 5000 공통

입출력 케이블



형상이름케이블 길이형식
3500_lu_16_1병렬 케이블
(
ZW-8000
 / 7000  / 5000   32
)
(
센서 컨트롤러 ZW-8000  / 7000  / 5000 □에 포함)
2m  ZW-XCP2E
3500_lu_16_2RS-232C 케이블
PC
연결
2m ZW-XRS2
3500_lu_16_3RS-232C 케이블
PLC /
프로그래머블 터미널 연결
2m ZW-XPT2




EtherCAT 통신 케이블 추천 품

EtherCAT은 카테고리 5 이상의 STP 케이블 (알루미늄 테이프와 편조 이중 차폐 실드 트위스트 페어 케이블)을 사용합니다.
스트레이트 배선으로 사용합니다.

커넥터 부착 케이블



이름형상메이커케이블
길이 (m)
* 1
형식
소형 타입
양쪽 커넥터 부착 케이블
(RJ45 / RJ45)
사이즈 선심 수 (대수) :
AWG26 × 4P
케이블 피복 재질 :
LSZH * 2
케이블 색깔 : 황색 * 3
3500_lu_17_1오므론
주식회사
0.3 XS6W-6LSZH8SS30CM-Y
0.5 XS6W-6LSZH8SS50CM-Y
1 XS6W-6LSZH8SS100CM-Y
2 XS6W-6LSZH8SS200CM-Y
3 XS6W-6LSZH8SS300CM-Y
5 XS6W-6LSZH8SS500CM-Y
강력한 타입
양쪽 커넥터 부착 케이블
(RJ45 / RJ45)
사이즈 선심 수 (대수) :
AWG22 × 2P
3500_lu_17_2오므론
주식회사
0.3 XS5W-T421-AMD-K
0.5 XS5W-T421-BMD-K
1 XS5W-T421-CMD-K
2 XS5W-T421-DMD-K
5 XS5W-T421-GMD-K
10 XS5W-T421-JMD-K
강력한 타입
양쪽 커넥터 부착 케이블
(M12 / RJ45)
사이즈 선심 수 (대수) :
AWG22 × 2P
3500_lu_17_3오므론
주식회사
0.3  XS5W-T421-AMC-K
0.5  XS5W-T421-BMC-K
1 XS5W-T421-CMC-K
2 XS5W-T421-DMC-K
5 XS5W-T421-GMC-K
10 XS5W-T421-JMC-K
강력한 타입
양쪽 커넥터 부착 케이블
(M12 L 형 / RJ45)
사이즈 선심 수 (대수) :
AWG22 × 2P
3500_lu_17_4오므론
주식회사
0.3  XS5W-T422-AMC-K
0.5  XS5W-T422-BMC-K
1 XS5W-T422-CMC-K
2 XS5W-T422-DMC-K
5  XS5W-T422-GMC-K
10  XS5W-T422-JMC-K



* 1. 소형 타입의 케이블 길이는 0.2,0.3,0.5,1,1.5,2,3,5,7.5,10,15,20m을 준비하고 있습니다.
  강력한 타입의 케이블 길이는 0.3,0.5,1,2,3,5,10,15m을 준비하고 있습니다.
* 2. 제어반 내의 배선의 Low Smoke Zero Halogen 케이블. 제어반 외부 케이블 부설에 적합한 소형 타입의 PUR
  케이블도 준비하고 있습니다.
* 3. 케이블의 색상은 녹색과 파란색도 준비하고 있습니다.
주. 자세한 내용은 "산업용 이더넷 커넥터 카탈로그」(카탈로그 번호 : CDJC-006)를 참조하십시오.

케이블 / 커넥터

사이즈 선심 수 (대수) : AWG24 x 4P



이름형상메이커형식연락처
케이블히타치 금속 주식회사NETSTAR-C5E SAB
0.5 × 4P *
종 통 주식회사 기획부
TEL : 075-662-0996
倉茂 전공 주식회사KETH-SB *倉茂전공 주식회사
TEL : 03-5644-7601
TEL : 06-6231-8151
쇼와 전선 케이블
시스템 주식회사
FAE-5004 *쇼와 전선 케이블 시스템 주식회사
TEL : 03-5404-6966
JMACS 주식회사IETP-SB *JMACS 주식회사
TEL : 03-3239-5204
TEL : 06-4796-0080
RJ45 커넥터판도 위트
코퍼레이션
MPS588-C *판도 위트 코퍼레이션
일본 지사 오사카 지점

* 본 케이블 및 커넥터는 위 조합의 사용을 권장합니다.

사이즈 선심 수 (대수) : AWG22 x 2P



이름형상메이커형식연락처
케이블倉茂 전공 주식회사 KETH-PSB - OMR *倉茂전공 주식회사
TEL : 03-5644-7601
TEL : 06-6231-8151
JMACS 주식회사 PNET / B *JMACS 주식회사
TEL : 03-3239-5204
TEL : 06-4796-0080
쇼와 전선 케이블
시스템 주식회사
 FAE-5002 *쇼와 전선 케이블
시스템 주식회사
TEL : 03-5404-6966
RJ45 조립식 커넥터3500_lu_19_1오므론 주식회사XS6G-T421-1 *오므론 주식회사
고객 지원 센터
TEL : 0120-919-066



* 본 케이블 및 커넥터는 위 조합의 사용을 권장합니다.
주 케이블 가공시, EtherCAT에서는 양쪽의 커넥터도 차폐 연결하는 필요가 있으므로 주의하시기 바랍니다.

Ethernet 산업용 스위칭 허브



외관포트 수고장 감지 기능소비 전류형식
3500_lu_20_13없음0.22A W4S1-03B
3500_lu_20_25없음0.22A W4S1-05B
 W4S1-05C

주. 산업용 스위칭 허브는 EtherCAT에서는 사용할 수 없습니다.

EtherCAT 분기 슬레이브



외관포트전원 전압소비 전류형식
3500_lu_21_13DC 20.4V ~ 28.8V
(DC24V -15 ~ + 20 %)
0.08A GX-JC03
3500_lu_21_260.17A GX-JC06

주 1. EtherCAT 분기 슬레이브는 EtherCAT 대응 위치 제어 유니트 CJ1W-NC □ 81 / □ 82과 연결할 수 없습니다.
 2. EtherCAT 분기 슬레이브는 EtherNet / IP · Ethernet에서는 사용할 수 없습니다.

자동화 소프트웨어



이름사양형식 해외
규격
 라이센스
미디어
Sysmac
Studio
스탠다드
에디션
Ver.1. □□
* 2
Sysmac Studio는 NJ / NX 시리즈 CPU 유니트 및
NY 시리즈 산업용 PC를 비롯한 기계 자동화
컨트롤러 및 EtherCAT 슬레이브 및 HMI 등의 설정, 프로그래밍, 디버깅, 유지 보수를위한 통합 개발 환경을 제공하는 소프트웨어입니다.
다음의 환경에서 작동합니다.
OS :
Windows 7 (32bit 버전 / 64bit 버전) /
Windows 8 (32bit 버전 / 64bit 버전) /
Windows 8.1 (32bit 버전 / 64bit 버전) /
Windows 10 (32bit 버전 / 64bit 버전)
소프트웨어는 변위 센서 에디션 기능도 포함되어 있습니다. 다른 기종과 기능 등 자세한 내용은 제품 정보를 참조하십시오.
없음
(미디어
만)
DVD SYSMAC-SE200D -
1 라이센스
판 * 1
- SYSMAC-SE201L -
Sysmac
Studio
변위 센서
에디션
Ver.1. □□
Sysmac Studio 변위 센서 버전은 변위 센서 ZW 시리즈의 설정에 필요한 기능만 들어있는 라이센스입니다.
본 형식은 라이센스만 되므로 Sysmac Studio 스탠다드 에디션의 미디어 (DVD)와 함께 사용하십시오.
1 라이센스
- SYSMAC-ME001L -
3 라이센스
버전
- SYSMAC-ME003L



* 1. Sysmac Studio는 멀티 라이센스 상품 (3,10,30,50 라이센스)를 준비하고 있습니다.
* 2. Ver.1.22 이상에서 ZW-8000 / 7000 / 5000의 사용이 가능합니다.


화이버 클리너


이름메이커형식용도문의처
 ZW-8000 ZW-7000 ZW-5000
광 화이버 커넥터 클리너 * 1오므론 주식회사 ZW-XCL오므론 주식회사
고객 지원 센서
0120-919-066
NEOCLEAN-MNTT Advanced Technology CorporationATC-NE-M1××NTT Advanced Technology Corporation
TEL : 0422-47-7888 * 2
OPTIPOP R1ATC-RE-01○
(
센서 헤드만)
×○
(
센서 헤드만)


* 1. 1 상자 10 유니트입니다. 주문은 1 박스 단위입니다.
* 2 일본 이외에서 구입 연락처 정보는 ZW-8000 / 7000 / 5000 시리즈 사용자 매뉴얼 (SCEA-702)를 확인해주십시오.



Specifications

센서 헤드

 ZW-S8010 / S8020 / S8030 / SP8007 / SP8010 / SPR8007 / SPR8010



형식 ZW-S8010 ZW-S8020 ZW-S8030 ZW-SP8007 ZW-SP8010 ZW-SPR8007 ZW-SPR8010
적용 센서 컨트롤러 ZW-8000 □
센서 헤드 타입각형 스트레이트펜 스트레이트펜 라이트 앵글 타입
측정 중심 거리 * 110mm20mm30mm7mm10mm7mm10mm
측정 범위 * 2± 0.5mm± 1mm± 2mm± 0.3mm± 0.7mm± 0.3mm± 0.7mm
정지 해상도 * 30.002μm0.004μm0.008μm0.002μm0.003μm0.003μm0.005μm
선형성 * 4± 0.3μm± 0.6μm± 1.3μm± 0.3μm± 0.45μm± 0.45μm± 0.7μm
스포트 지름 φ4μmφ7μmφ10μmφ7μmφ10μmφ8μmφ11μm
(측정 범위 전체 영역) * 5
측정주기 * 660μs ~ 7,500μs
사용 주위 조도물체 표면 조도 30,000Lx 다음 : 백열 램프
주위 온도 범위작동시 0 ~ 50 ℃, 보존시 -15 ~ + 60 ℃ (단, 결빙 · 결로하지 않을 것)
주위 습도 범위동작시 / 보존시 : 35 ~ 85 % RH (단, 결로하지 않을 것)
보호 구조IP40 (IEC60529)
진동 (내구)10 ~ 150Hz (한쪽 진폭 0.35mm) X / Y / Z 각 방향 80 분
충격 (내구성)150m / s 2 6 방향 각 3 회 (상하 · 좌우 · 전후)
온도 특성 * 70.6μm / ℃
(0.2μm / ℃)
1.1μm / ℃
(0.5μm / ℃)
1.8μm / ℃
(1.0μm / ℃)
0.8μm / ℃
(0.4μm / ℃)
0.8μm / ℃
(0.4μm / ℃)
0.8μm / ℃
(0.4μm / ℃)
0.8μm / ℃
(0.4μm / ℃)
LED 안전위험 그룹 3 (IEC62471)
재질케이스 : 알루미늄 다이 캐스팅
광 섬유 케이블 피복 부분 : PVC
보정 ROM : PC
케이스 : SUS
섬유 케이블 피복 부분 : PVC
보정 ROM : PC
장착 플레이트 : 알루미늄
케이스 : SUS, 알루미늄
섬유 케이블 피복 부분 : PVC
보정 ROM : PC
장착 플레이트 : 알루미늄
광섬유 케이블 길이0.3m, 2m (내 굴곡 케이블)
광섬유 케이블 최소 굽힘 20mm
절연 저항 케이스와 단자 일괄 간 : 20MΩ (250V 메가에서)
(캘리브레이션 ROM)
내전압 케이스와 단자 일괄 사이 : AC1000V 50 / 60Hz 1 분간
(캘리브레이션 ROM)
질량광섬유 케이블 길이 0.3m :  170g
섬유 케이블 길이 2m :  180g
광섬유 케이블 길이 0.3m : 약 27g
섬유 케이블 길이 2m : 약 37g
광섬유 케이블 길이 0.3m : 약 31g
섬유 케이블 길이 2m : 약 41g
부속품보정 ROM 고정 나사 (M2 × 5mm) : 1섬유 보호  : 1 스트랩 : 1 ,
설명서사용상의주의
장착 플레이트 : 1 개, 본체 고정용 나사 (M2 × 10mm) : 4 개,
캘리브레이션 ROM 고정용 나사 (M2 × 5mm) : 1 개,
섬유 보호 캡 : 1 개, 스트랩 : 1 개,
취급 설명서, 사용상의 주의


* 1. 센서 헤드 전면에서의 거리를 나타냅니다. 또한, 펜 라이트 앵글 타입은 센서 헤드 전면에서 거리 최대 ± 0.15mm의 개체 차이가 있습니다.
* 2. 측정 범위는 측정주기가 100μs 이상의 경우
* 3. 당사 표준의 경면 물체를 측정 중심 거리에서 평균 횟수 16384 회 측정 한 경우의 실력 값
   수출 관리 무역 령 대응 센서 컨트롤러 (ZW- 8000T)와 연결 한 경우, 센서 헤드 및 설정 조건에 관계없이 최소 분해능은 0.25μm입니다.
* 4. 당사 표준의 경면 물체를 재질 설정 : 경면으로 측정 한 경우의 이상 직선에 대한 오차
* 5. 측정 파장의 피크 광 강도의 1 / e 2 (13.5 %)에서 정의한 실력 값
* 6. 2m 이상 연장 용 섬유 케이블을 연결하면 측정주기 (노출 시간)의 설정 범위가 달라집니다. 자세한 내용은 ZW-8000 / 7000 / 5000 사용 설명서 (SCEA-702)의 "측정주기 설정"을 참조하십시오.
* 7 센서 헤드와 대상물 사이를 알루미늄 지그로 고정 센서 헤드와 센서 컨트롤러를 동일 온도 환경에 설치 한 경우의 측정 중심 거리에서 측정 값의 변화량의 실력 값. () 안은 SUS 304 지그시의 실력 값.
   두께 측정의 경우에는 표면 뒷면 각 높이의 차이로부터 산출하기 위해 온도 변화의 영향을 받지 않습니다.


ZW-S7010 / S7020 / S7030 / S7040 / SP7007 / SP7010 / SPR7007 / SPR7010





형식 ZW-S7010 ZW-S7020 ZW-S7030 ZW-S7040 ZW-SP7007 ZW-SP7010 ZW-SPR7007 ZW-SPR7010
적용 센서 컨트롤러 ZW-7000 □
센서 헤드 타입각형 스트레이트펜 스트레이트펜 라이트 앵글 타입
측정 중심 거리 * 110mm20mm30mm40mm7mm10mm7mm10mm
측정 범위 * 2± 0.5mm± 1mm± 2mm± 3mm± 0.3mm± 0.7mm± 0.3mm± 0.7mm
정지 해상도 * 30.004μm0.008μm0.016μm0.024μm0.004μm0.006μm0.006μm0.009μm
선형성 * 4± 0.45μm± 0.9μm± 2.0μm± 3.0μm± 0.45μm± 0.7μm± 0.7μm± 1.1μm
스포트 지름
(
측정 범위 전체 영역) * 5
φ50μmφ70μmφ100μmφ120μmφ130μmφ170μmφ150μmφ190μm
측정주기 * 620μs ~ 400μs
사용 주위 조도물체 표면 조도 30,000Lx 다음 : 백열 램프
주위 온도 범위작동시 0 ~ 50 ℃, 보존시 -15 ~ + 60 ℃ (단, 결빙 · 결로하지 않을 것)
주위 습도 범위동작시 / 보존시 : 35 ~ 85 % RH (단, 결로하지 않을 것)
보호 구조IP40 (IEC60529)
진동 (내구)10 ~ 150Hz (한쪽 진폭 0.35mm) X / Y / Z 각 방향 80 분
충격 (내구성)150m / s 2 6 방향 각 3 회 (상하 · 좌우 · 전후)
온도 특성 * 70.6μm / ℃
(0.2μm / ℃)
1.1μm / ℃
(0.5μm / ℃)
1.8μm / ℃
(1.0μm / ℃)
2.1μm / ℃
(1.2μm / ℃)
0.8μm / ℃
(0.4μm / ℃)
0.8μm / ℃
(0.4μm / ℃)
0.8μm / ℃
(0.4μm / ℃)
0.8μm / ℃
(0.4μm / ℃)
LED 안전위험 그룹 3 (IEC62471)
재질케이스 : 알루미늄 다이 캐스팅
광섬유 케이블 피복 부분 : PVC
보정 ROM : PC
케이스 : SUS
섬유 케이블 피복 부분 : PVC
보정 ROM : PC
장착 플레이트 : 알루미늄
케이스 : SUS, 알루미늄
섬유 케이블 피복 부분 : PVC
보정 ROM : PC
장착 플레이트 : 알루미늄
광섬유 케이블 길이0.3m, 2m (내 굴곡 케이블)
광섬유 케이블 최소 굽힘 반경20mm
절연 저항
(
캘리브레이션 ROM)
케이스와 단자 일괄 간 : 20MΩ (250V 메가에서)
내전압
(
캘리브레이션 ROM)
케이스와 단자 일괄 사이 : AC1000V 50 / 60Hz 1 분간
질량광섬유 케이블 길이 0.3m :  170g
섬유 케이블 길이 2m :  180g
광섬유 케이블 길이 0.3m :  27g
섬유 케이블 길이 2m :  37g
광섬유 케이블 길이 0.3m :  31g
섬유 케이블 길이 2m :  41g
부속품보정 ROM 고정 나사 (M2 × 5mm) : 1 ,
섬유 보호  : 1 스트랩 : 2 ,
설명서사용상의주의
장착 플레이트 : 1 본체 고정  나사 (M2 × 10mm) : 4 ,
캘리브레이션 ROM 고정  나사 (M2 × 5mm) : 1섬유 보호  : 1 스트랩 : 2 ,
설명서사용상의주의



* 1. 센서 헤드 전면에서의 거리를 나타냅니다. 또한, 펜 라이트 앵글 타입은 센서 헤드 전면에서 거리 최대 ± 0.15mm의 개체 차이가 있습니다.
* 2. 측정 범위는 측정주기가 28μs 이상이면
* 3. 당사 표준의 경면 물체를 측정 중심 거리에서 평균 횟수 16384 회 측정 한 경우의 실력 값
   수출 관리 무역 령 대응 센서 컨트롤러 (ZW- 7000T)와 연결 한 경우, 센서 헤드 및 설정 조건에 관계없이 최소 분해능은 0.25μm입니다.
* 4. 당사 표준의 경면 물체를 재질 설정 : 경면으로 측정 한 경우의 이상 직선에 대한 오차
* 5. 측정 파장의 피크 광 강도의 1 / e 2 (13.5 %)에서 정의한 실력 값
* 6. 10m 이상 연장 용 섬유 케이블을 연결하면 측정주기 (노출 시간)의 설정 범위가 달라집니다. 자세한 내용은 ZW-8000 / 7000 / 5000 사용 설명서 (SCEA-702)의 "측정주기 설정"을 참조하십시오.
* 7 센서 헤드와 대상물 사이를 알루미늄 지그로 고정 센서 헤드와 센서 컨트롤러를 동일 온도 환경에 설치 한 경우의 측정 중심 거리에서 측정 값의 변화량의 실력 값. () 안은 SUS 304 지그시의 실력 값.
   두께 측정의 경우에는 표면 뒷면 각 높이의 차이로부터 산출하기 위해 온도 변화의 영향을받지 않습니다.



ZW-S5010 / S5020 / S5030 / SP5007 / SP5010 / SPR5007 / SPR5010


형식 ZW-S5010 ZW-S5020 ZW-S5030 ZW-SP5007 ZW-SP5010 ZW-SPR5007 ZW-SPR5010
적용 센서 컨트롤러 ZW-5000 □
센서 헤드 타입각형 스트레이트펜 스트레이트펜 라이트 앵글 타입
측정 중심 거리 * 110mm20mm30mm7mm10mm7mm10mm
측정 범위± 0.5mm± 1mm± 2mm± 0.3mm± 0.7mm± 0.3mm± 0.7mm
정지 분해능 * 20.004μm0.008μm0.016μm0.004μm0.006μm0.006μm0.009μm
선형성 * 3± 0.45μm± 0.9μm± 2.0μm± 0.45μm± 0.7μm± 0.7μm± 1.1μm
스포트 지름 φ9μmφ13μmφ18μmφ13μmφ18μmφ15μmφ20μm
(측정 범위 전체 영역) * 4
측정주기 * 580μs ~ 1,600μs
사용 주위 조도물체 표면 조도 30,000Lx 다음 : 백열 램프
주위 온도 범위작동시 0 ~ 50 ℃, 보존시 -15 ~ + 60 ℃ (단, 결빙 · 결로하지 않을 것)
주위 습도 범위동작시 / 보존시 : 35 ~ 85 % RH (단, 결로하지 않을 것)
보호 구조IP40 (IEC60529)
진동 (내구)10 ~ 150Hz (한쪽 진폭 0.35mm) X / Y / Z 각 방향 80 분
충격 (내구성)150m / s 2 6 방향 각 3 회 (상하 · 좌우 · 전후)
온도 특성 * 60.6μm / ℃
(0.2μm / ℃)
1.1μm / ℃
(0.5μm / ℃)
1.8μm / ℃
(1.0μm / ℃)
0.8μm / ℃
(0.4μm / ℃)
0.8μm / ℃
(0.4μm / ℃)
0.8μm / ℃
(0.4μm / ℃)
0.8μm / ℃
(0.4μm / ℃)
LED 안전위험 그룹 3 (IEC62471)
재질케이스 : 알루미늄 다이 캐스팅
광섬유 케이블 피복 부분 : PVC
보정 ROM : PC
케이스 : SUS
섬유 케이블 피복 부분 : PVC
보정 ROM : PC
장착 플레이트 : 알루미늄
케이스 : SUS, 알루미늄
섬유 케이블 피복 부분 : PVC
보정 ROM : PC
장착 플레이트 : 알루미늄
광섬유 케이블 길이0.3m, 2m (내 굴곡 케이블)
광섬유 케이블 20mm
최소 굽힘 반경
절연 저항 케이스와 단자 일괄 간 : 20MΩ (250V 메가에서)
(캘리브레이션 ROM)
내전압 케이스와 단자 일괄 사이 : AC1000V 50 / 60Hz 1 분간
(캘리브레이션 ROM)
질량광섬유 케이블 길이 0.3m :  170g
섬유 케이블 길이 2m :  180g
광섬유 케이블 길이 0.3m :  29g
섬유 케이블 길이 2m :  39g
광섬유 케이블 길이 0.3m :  33g
섬유 케이블 길이 2m :  43g
부속품보정 ROM 고정 나사 (M2 × 5mm) : 1 ,
섬유 보호  : 1 스트랩 : 1 ,
설명서사용상의주의
장착 플레이트 : 1 본체 고정  나사 (M2 × 10mm) : 4 ,
캘리브레이션 ROM 고정 나사 (M2 × 5mm) : 1 ,
섬유 보호  : 1 스트랩 : 1 ,
취급 설명서사용상의주의

* 1. 센서 헤드 전면에서의 거리를 나타냅니다. 또한, 펜 라이트 앵글 타입은 센서 헤드 전면에서 거리 최대 ± 0.15mm의 개체 차이가 있습니다.
* 2. 당사 표준 경면 물체를 측정 중심 거리에서 평균 횟수 16384 회 측정 한 경우의 실력 값
   수출 관리 무역 령 대응 센서 컨트롤러 (ZW-5000T)와 연결 한 경우는 센서 헤드와 설정 조건 에 관계없이 최소 분해능은 0.25μm입니다.
* 3. 당사 표준의 경면 물체를 재질 설정 : 경면으로 측정 한 경우의 이상 직선에 대한 오차
* 4 측정 파장의 피크 광 강도의 1 / e 2 (13.5 %)에서 정의한 실력 값
* 5. 5m 이상 연장 용 섬유 케이블을 연결하면 측정주기 (노출 시간)의 설정 범위가 달라집니다. 자세한 내용은 ZW-8000 / 7000 / 5000 사용 설명서 (SCEA-702)의 "측정주기 설정"을 참조하십시오.
* 6. 센서 헤드와 대상물 사이를 알루미늄 지그로 고정 센서 헤드와 센서 컨트롤러를 동일 온도 환경에 설치 한 경우의 측정 중심 거리에서 측정 값의 변화량의 실력 값. () 안은 SUS 304 지그시의 실력 값.
   두께 측정의 경우에는 표면 뒷면 각 높이의 차이로부터 산출하기 위해 온도 변화의 영향을받지 않습니다.

센서 컨트롤러

항목사양
 ZW-8000 □ ZW-7000 □ ZW-5000 □
입출력 유형NPN / PNP 공유
센서 헤드 접속 대수1 대
적용 센서 헤드ZW-S80 □□ / ZW-SP80 □□ / ZW-SPR80 □□ZW-S70 □□ / ZW-SP70 □□ / ZW-SPR70 □□ZW-S50 □□ / ZW-SP50 □□ / ZW-SPR50 □□
LED 안전위험 그룹 3 (IEC62471)
세그먼트 메인 디지털 표시11 세그먼트 백색 표시, 6 자리
표시서브 디지털 표시11 세그먼트 녹색 표시, 6 자리
표시 등상태 표시 등HIGH (주황색), PASS (녹색), LOW (주황색), STABILITY (녹색), ZERO (녹색), ENABLE (녹색), THRESHOLD-H (주황색), THRESHOLD-L (주황색), RUN (녹색)
EtherCAT 표시 등ECAT RUN (녹색), L / A IN (Link / Activity IN) (녹색), L / A OUT (Link / Activity OUT) (녹색), ECAT ERR (적색)
외부 인터페이스Ethernet100BASE-TX / 10BASE-T 무수 (TCP / UDP) EtherNet / IP
EtherCATEtherCAT 전용 프로토콜 100BASE-TX
RS-232C최대 115,200bps
아날로그
출력 단자대
아날로그 전압 출력 (OUTV)-10V ~ + 10V 출력 임피던스 : 100Ω
아날로그 전류 출력 (OUTA)4mA ~ 20mA 최대 부하 저항 : 300Ω
32  확장 커넥터판정 출력
(HIGH / PASS / LOW)
트랜지스터 출력 방식
출력 전압 : DC21.6 ~ 30V
부하 전류 : 50mA 이하
ON
 잔류 전압 : 2V 이하
OFF
 누설 전류 : 0.1mA 이하
BUSY 출력 (BUSY)
알람 출력 (ALARM)
이네이블 출력 (ENABLE)
싱크 플래그 출력 (SYNFLG)
트리거 BUSY 출력 (TRIGBUSY)
로깅 상태 출력 (LOGSTAT)
오류 로깅 출력 (LOGERR)
안정 출력 (STABILITY)
작업 상태 출력 (TASKSTAT)
LIGHT OFF 입력
(LIGHT OFF)
DC 입력 방식
입력 전압 : DC24V ± 10 % (DC21.6 ~ 26.4V)
입력 전류 : 7mA Typ. (DC24V)
ON
전압 / ON 전류 : 19V / 3mA 이상
OFF
전압 / OFF 전류 : 5V / 1mA 이하
제로 리셋 입력 (ZERO)
타이밍 입력 (TIMING)
리셋 입력 (RESET)
싱크 입력 (SYNC)
트리거 입력 (TRIG)
로깅 입력 (LOGGING)
뱅크선택한 뱅크 출력 (BANK_OUT 1 ~ 3)트랜지스터 출력 방식
출력 전압 : DC21.6 ~ 30V
부하 전류 : 50mA 이하
ON
 잔류 전압 : 2V 이하
OFF
 누설 전류 : 0.1mA 이하
뱅크 선택 입력 (BANK_SEL 1 ~ 3)DC 입력 방식
입력 전압 : DC24V ± 10 % (DC21.6 ~ 26.4V)
입력 전류 : 7mA Typ. (DC24V)
ON
전압 / ON 전류 : 19V / 3mA 이상
OFF
전압 / OFF 전류 : 5V / 1mA 이하
주요 기능노출 시간오토 / 고정
측정주기 * 160μs ~ 7,500μs20μs ~ 400μs80μs ~ 1,600μs
재질 지정표준 / 경면 / 조면
측정 항목높이 / 두께 / 연산
필터링중간 / 평균 / 미분 / 하이 패스 / 로우 패스 / 밴드 패스
출력스케일링 / 각종 홀드 / 제로 리셋 / 측정 기록 / 유지 클램프
보기측정 / 임계 / 아날로그 출력 전압 또는 전류 / 판정 결과 / 해상도 / 광량 / 내부 로깅 상태 / 최대 수광량
설정 등록 수표준 모드 : 최대 8 뱅크
판정  모드 : 최대 32 뱅크
작업 처리멀티 태스킹 (1 뱅크 당 최대 4 작업)
시스템세이브 / 초기화 / 측정 정보 표시 / 통신 설정 / 센서 헤드 교정 /  잠금 / 제로 리셋 메모리 / 타이밍 입력
정격전원 전압DC21.6V ~ 26.4V (리플 포함)
소비 전류700mA 이하800mA 이하
절연 저항리드선 전체와 FG 단자 간 : 20MΩ (250V 메가에서)
내전압리드선 전체와 FG 단자 간 : AC500V, 50 / 60Hz 1 분간
내 환경성보호 구조IP20 (IEC60529)
진동 (내구)10 ~ 55Hz (편 진폭 0.35mm) X / Y / Z 각 방향 50 분
충격 (내구성)150m / s 2 6 방향 각 3 회 (상하 · 좌우 · 전후)
주위 온도 범위동작시 : 0 ~ 40 ℃, 보존시 : -15 ~ + 60 ℃
(단, 결빙, 결로하지 않을 것)
주위 습도 범위동작시 / 보존시 : 35 ~ 85 % RH (단 결로가 없을 것)
접지D 종 접지 (접지 저항 100Ω 이하) * 기존의 제 3 종 접지
재질케이스 : PC
질량 950g (본체),
 150g (병렬 케이블)
약 900g (본체 만) 약 150g (병렬 케이블)
부속품병렬 케이블 : 1  (ZW-XCP2E),
화이버 클리너 : 10  (ZW-XCL),
설명서회원 등록 시트사용상의 주의
병렬 케이블 : 1  (ZW-XCP2E),
화이버 클리너 : 10  (ZW-XCL),
화이버 어댑터  : 1 ,
스트랩 : 1 ,
설명서회원 등록 시트사용상의 주의

주. 수출 관리 무역 령 대응 컨트롤러 (ZW-7000T / 5000T)를 준비하고 있습니다.
  이 컨트롤러를 사용하는 경우 연결되는 센서 헤드와 설정 조건에 관계없이
  최소 분해능은 0.25μm입니다.
* 1. 5m 이상 연장 용 섬유 케이블을 연결하면 측정주기 (노출 시간)의 설정 범위가 달라집니다.








EtherCAT 통신 사양



항목사양
통신 규격IEC61158 Type12
물리 계층100BASE-TX (IEEE802.3)
커넥터RJ45 × 2
EtherCAT IN : EtherCAT 입력
EtherCAT OUT : EtherCAT 출력
통신 매체카테고리 5 트위스트 페어 케이블 (알루미늄 테이프와 편조 이중 차폐 실드 케이블 직선 권장)
통신 거리노드 간 거리 100m 이내
프로세스 데이터가변 PDO 매핑 (variable PDO mapping)
사서함 (CoE)비상 메시지, SDO 요청, SDO 리스폰스, SDO 정보
분산 클락DC 모드 동기화
LED 디스플레이L / A IN (Link / Activity IN) × 1, L / A OUT (Link / Activity OUT) × 1, ECAT RUN × 1, ECAT ERR × 1



자동화 소프트웨어 Sysmac Studio

동작 환경



항목동작 환경 * 3
운영
체제 (OS) * 1
Windows 7 (32bit 버전 / 64bit 버전) / Windows 8 (32bit 버전 / 64bit 버전) /
Windows 8.1 (32bit 버전 / 64bit 버전) / Windows 10 (32bit 버전 / 64bit 버전)
CPUIntel® Celeron® processor 540 (1.8GHz) 이상의 프로세서를 탑재 한
DOS / V (IBM AT 호환 기) 개인용 컴퓨터.
Intel® CoreTM i5 M520 processo (r 2.4GHz) 또는 상당 이상의 프로세서
를 탑재 한 DOS / V (IBM AT 호환 기) 개인용 컴퓨터를 권장합니다.
메인 메모리2GB 이상
4GB 이상 권장
하드 디스크4.6GB 이상의 여유 공간 * 2
디스플레이XGA 1024 × 768,1600 만색 WXGA 1280 × 800 이상 권장
디스크 장치DVD-ROM 드라이브
통신 포트USB2.0 지원 USB 포트 또는 Ethernet 포트 * 4
언어일본어, 영어, 독일어, 프랑스어, 이탈리아어, 스페인어,
중국어 간체, 중국어 번체, 한국어



* 1. Sysmac Studio 지원되는 운영 체제주의 :
  시스템 요구 사항 하드 디스크 용량은 시스템 환경에 따라 다를 수 있으므로 주의하시기 바랍니다.
* 2. 파일 로깅 기능을 사용하는 경우는 별도 로깅을 위한 메모리가 필요합니다.
* 3. 동작 환경 고려 사항이 변위 센서 버전에 대한 설명입니다. 일반용에 대한 요구 사항
  및 주의 사항은 Sysmac Studio Version1 운영 매뉴얼 (SBCA-470)를 참조하십시오.
* 4. PC와 컨트롤러 등 하드웨어를 연결하는 방법 / 케이블에 대해서는 각 하드웨어 설명서를 참조하십시오.

정보

센서 헤드 / 케이블에 대응하는 센서 컨트롤러의 버전과 Sysmac Studio의 관계

센서 헤드 케이블을 통해 사용 가능한 센서 컨트롤러의 버전이 다릅니다. 표에 열거 된 버전에서 사용하십시오.
Sysmac Studio 스탠다드 / 변위 센서 에디션 최신 버전을 사용하십시오.



센서 헤드 / 케이블 형식센서 컨트롤러센서 컨트롤러의 버전Sysmac Studio 스탠다드 / 변위 센서 에디션의 지원 버전
유형형식
각형 스트레이트ZW-S80 □ 0 □ M ZW-8000 □Ver.3.000 이후Ver.1.22 이상
펜 스트레이트ZW-SP8007 □ M
ZW-SP8010 □ M
펜 라이트 앵글 타입ZW-SPR8007 □ M
ZW-SPR8010 □ M
연장 용 섬유 케이블ZW-XF80 □□ R
각형 스트레이트ZW-S70 □ 0 □ M ZW-7000 □Ver.2.030 이후Ver.1.15 이상
펜 스트레이트ZW-SP7007 □ M Ver.2.110 이후
ZW-SP7010 □ M
펜 라이트 앵글 타입ZW-SPR7007 □ M
ZW-SPR7010 □ M
연장 섬유 케이블ZW-XF7002R Ver.2.030 이후
ZW-XF7005R
ZW-XF7010R Ver.2.100 이후
ZW-XF7020R
ZW-XF7030R
각형 스트레이트ZW-S50 □ 0 □ M ZW-5000 □Ver.2.100 이후Ver.1.18 이상
펜 스트레이트ZW-SP5007 □ M Ver.2.110 이후
ZW-SP5010 □ M
펜 라이트 앵글 타입ZW-SPR5007 □ M
ZW-SPR5010 □ M
연장 섬유 케이블ZW-XF50 □□ RVer.2.100 이후

참고 센서 컨트롤러의 버전 업 방법은 ZW-8000 / 7000 / 5000 사용 설명서 (SCEA-702)의 "펌웨어 업데이트"를 참조하십시오.





Dimensions

(단위 : mm)

센서 헤드

각형 스트레이트

ZW-S8010 □ M / S8020 □ M / S8030 □ M

펜 스트레이트

ZW-SP8007 □ M

ZW-SP8010 □ M

펜 라이트 앵글 타입

ZW-SPR8007 □ M

ZW-SPR8010 □ M

각형 스트레이트

ZW-S7010 □ M / S7020 □ M / S7030 □ M / S7040 □ M

펜 스트레이트

ZW-SP7007 □ M

ZW-SP7010 □ M

펜 라이트 앵글 타입

ZW-SPR7007 □ M

ZW-SPR7010 □ M

각형 스트레이트

ZW-S5010 □ M / S5020 □ M / S5030 □ M

펜 스트레이트

ZW-SP5007 □ M

ZW-SP5010 □ M

펜 라이트 앵글 타입

ZW-SPR5007 □ M

ZW-SPR5010 □ M

센서 컨트롤러

ZW-8000 □

ZW-8000 / 7000 / 5000 시리즈 치수 27

ZW-7000 □

ZW-8000 / 7000 / 5000 시리즈 치수 28

ZW-5000 □

ZW-8000 / 7000 / 5000 시리즈 치수 29

연장 용 섬유 케이블

ZW-XF8002R / XF8005R / XF8010R / XF8020R / XF8030R

ZW-8000 / 7000 / 5000 시리즈 치수 31

ZW-XF7002R / XF7005R / XF7010R / XF7020R / XF7030R

ZW-8000 / 7000 / 5000 시리즈 치수 32

ZW-XF5002R / XF5005R / XF5010R / XF5020R / XF5030R

ZW-8000 / 7000 / 5000 시리즈 치수 33



sns 링크

Info

회사명. (주)다성에프에이
본사. 경기도 수원시 영통구 신원로 156, 2층 (신동 348번지)
부산사무소. 부산광역시 강서구 유통단지1로 41 부산티플렉스 118동 217호(대저2동 3153-1번지)
사업자 등록번호. 314-86-38689 대표. 이갑봉
전화. 031-203-2798 팩스. 031-203-2791
개인정보 보호책임자. 이갑봉
Copyright © 2017 (주)다성에프에이. All Rights Reserved.
