장거리 배선용 누액검출기

장거리 배선용 누액검출기 요약정보 및 구매

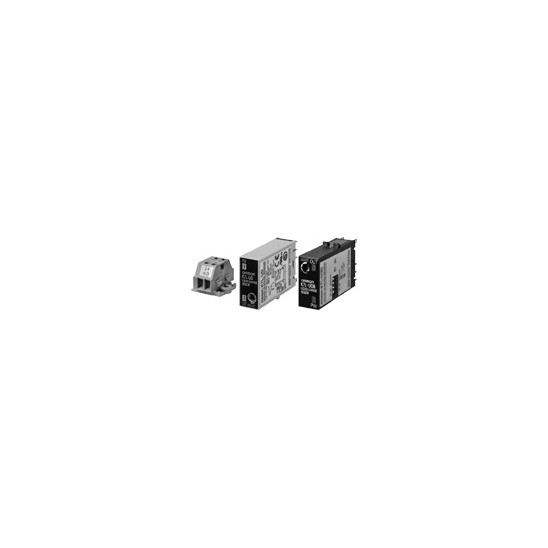

K7L-U/-UD

▶ 업계 최소사이즈, 최장의 배선(400m)
▶ 공장바닥과 천정 누액검출에 최적
▶ 단선 검출 기능 탑재
▶ 전극간 저항 검지 방식에 의해 안정 검출
▶ 순수한 물의 검출도 가능

제조사 OMRON
판매가격 전화문의
배송비결제 주문시 결제

상품의 재고가 부족하여 구매할 수 없습니다.

상품 상세설명



Features

감시 영역이 대폭 확대

케이블 및 누액 감지 범위의 총합이 최대 400m까지 대응 가능. 당사 종래 품에 비해 약 7 배의 배선 거리를 실현했습니다.

 K7L-U [] / UD [] [] 특징 2

단선 감지 기능을 탑재

본체에서 누액 감지 범위의 끝까지의 단선을 감지.
장거리 배선시에도 안심하고 사용할 수 있습니다.

K7L-U [] / UD [] [] 특징 3

소형화에 기여

너비는 불과 16mm와 초소형 사이즈로 공간 절약 화에 기여합니다.

K7L-U [] / UD [] [] 특징 4

노이즈 캔슬러 (특허) 탑재

3 심 케이블을 응용한 잡음 제거 회로는 노이즈 내성이 뛰어난 안정된 누액 검출을 실현합니다.

K7L-U [] / UD [] [] 특징 5



Lineup

※ ◎ 표시 또는 회색 배경 표기의 기종은 표준 재고 기종입니다. 무 표시 (주문 생산 기종)의 납기에 대해서는 거래 대리점에 문의하십시오.

형식 기준

종류 / 표준 가격



품명 / 사양형식
앰프누액 감지기 * 1 K7L-U
 K7L-UB
단선 검출 기능이있는
누액 감지기 * 1
 K7L-UD
 K7L-UDP
 K7L-UDB
 K7L-UDPB
센서리본 타입 F03-15
 F03-16PE
  F03-16PT
  F03-16SF
  F03-16SFC
포인트 유형
(형태 K7L-U / UB 용)
 F03-16PS
 F03-16PS-F
고정구리본 타입 용 F03-25
 F03-26PES
  F03-26PEN
 F03-26PTN
포인트 타입 용 F03-26PS
소켓 * 2 ( K7L-U / UD 용)원형 단자 가능 P2RF-08
원형 단자 불가 P2RF-08-E
소켓 * 2 ( K7L-UB / UDB 용)Push - In Plus 단자 P2RF-08-PU
연결 단자대 F03-20



* 1. 부속품이 있습니다. 자세한 내용은 사양 부속품을 확인하십시오.
* 2 소켓의 종류에 따라  K7L 적응 형식이 달라 지므로주의하시기 바랍니다. 소켓 세트 맞춤을 잘못하면 K7L 비문 강판이 거꾸로됩니다.



Specifications

성능



사용 주위 온도 범위-10 ~ + 55 ° C
사용 주위 습도 범위45 ~ 85 %
절연 저항측정 부분 케이스와 충전부 DC100V에서 10MΩ
내전압측정 부분 케이스와 충전부 AC1,000V 50 / 60Hz 1 분간
소비 전력1W 이하
누액 검출 응답 시간동작시 800ms 이하
복귀시 800ms 이하
전원 투입시 기동 시간 2s 이하
질량약 14g



사양



전원 전압DC12 ~ 24V (허용 전압 변동 범위 DC10 ~ 30V)
동작 저항0 ~ 1MΩ 가변
주 본체 윗면의 ADJUST는 설정 범위 내에서 감지 저항 값을 설정할 수 있습니다. 공장은 최대로 설정되어 있습니다.
단선 검출 기능
*
검출 신호 : 최대 DC10V 200ms
검출 시간 : 10 초 이하
복귀 : 전원 셋트에 의해 복귀
복귀 저항동작 저항 값의 105 % 이상
출력 사양누액 감지, 단선 검출 모두 오픈 콜렉터
Max. DC30V, 100mA
주 본체 측면의 딥 스위치 (오른쪽)를 아래 설정에서 감지시 ON
  본체 측면의 딥 스위치 (오른쪽)을 위로 설정에서 감지시 OFF
진동10 ~ 150Hz 편 진폭 0.1mm 가속도 15m / s 2 X, Y, Z 각 방향 : 8min × 10 회 청소
충격150m / s 2 , 3 축 6 방향 각 3 회
배선 거리배선용 케이블, 누액 감지 범위 : 총합 400m 이하
주. 배선용 케이블은 0.75mm 2 600V VCT 3 심, 누액 감지 범위는 당사 지 정품을 사용하여 완전히 절연 처리
  를 한 경우의 값입니다 ( 0.2mm 2 에서도 사용 가능하지만, 선경이 가늘어 때문에 취급에주의 해
  주십시오)
부속품품명연결 단자대정정 용 드라이버터미네이터
형식 F03-20- F03-20T
 K7L-U / UB1 개1 개-
 K7L-UD / UDB / UDP / UDPB1 개1 개1 개



*  K7L-UD □□의 경우입니다.



Dimensions

누액 감지기
K7L-U / -UD / -UDP

K7L-U □ / UD □□ 외형 치수 1

누액 감지기
K7L-UB / -UDB / -UDPB

K7L-U □ / UD □□ 외형 치수 2

접속 단자대 *
F03-20

K7L-U □ / UD □□ 외형 치수 3

터미네이터 *
F03-20T

K7L-U [] / UD [] [] 치수 4

표면 접속 소켓 *
P2RF-08 (원형 단자를 사용할 수 있습니다)

K7L-U [] / UD [] [] 치수 5

참고 소켓의 종류에 따라  K7L 적응 형식이 달라 지므로주의하시기 바랍니다.
소켓 조합을 잘못하면 K7L 비문 강판이 거꾸로됩니다.

표면 접속 소켓 *
P2RF-08-E

K7L-U [] / UD [] [] 치수 7

참고 소켓의 종류에 따라  K7L 적응 형식이 달라 지므로주의하시기 바랍니다.
소켓 조합을 잘못하면 K7L 비문 강판이 거꾸로됩니다.

표면 연결 소켓
P2RF-08-PU

K7L-U [] / UD [] [] 치수 9

참고 소켓의 종류에 따라  K7L 적응 형식이 달라 지므로주의하시기 바랍니다.
소켓 세트 맞춤을 잘못하면 K7L 비문 강판이 거꾸로됩니다.

* 연결 단자대의 재질은 66 나일론입니다. 약액이 닿지 않는 장소에 나사 (M3)로 단단히 고정하십시오.

누액 포인트 센서
F03-16PS
F03-16PS-F

K7L-U [] / UD [] [] 치수 11

포인트 센서 용 취부구
F03-26PS

K7L-U [] / UD [] [] 치수 12

* 연결 소켓의 조임 나사 적정 토크는 M3 나사에서 0.78 ~ 1.18N · m로하십시오.
