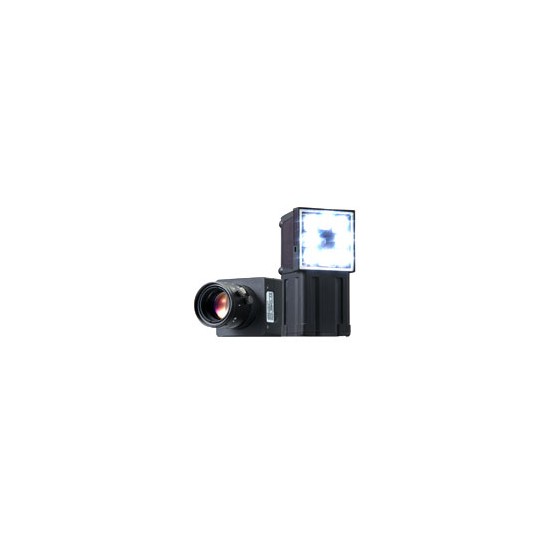

FQ2

▶ 컴팩트 한 바디에 고기능 화상 처리를 꽉 응축
▶ 화상 검사의 표준기에 채용 가능한 다양한 라인업을 준비

제조사	OMRON
판매가격	전화문의
배송비결제	주문시 결제

상품의 재고가 부족하여 구매할 수 없습니다.

카달로그

이전상품 리얼 컬러 시각센서 다음 상품 고속 위치 결정 용 스마트 카메라

상품 상세설명

Features

버전 업 속보

스마트 카메라를 더 편리하게.

이미지와 텍스트를 더 크게 볼 수 있습니다!

생산 현장의 HMI로 사용되는 컴퓨터에 FQ2 측정 이미지, 측정 결과를 쉽게 표시 할 ".NET 컨트롤 사용자 지정 컨트롤"을 무료로 제공합니다.
화면의 레이아웃, 이미지와 문자의 크기 조절을 자유롭게 설계 할 수 있습니다.

시뮬레이터를 이용한 오프라인 검증에서 출시 리드 타임 다운 타임을 더 단축 할 수 있습니다.

실기가 옆에 없어도 최적의 설정을 도출합니다.
해외 공장의 수율 개선에도 현지에 가지 않고 확인 · 조정할 수 있습니다.

손바닥 크기의 이미지 센서

필요한 장비를 꽉 응축

IP67의 방수

세척 장치에도 사용할 수 있습니다.

내 굴곡 케이블

카메라에서 나오는 케이블은 모두 내 굴곡 케이블입니다. 가동부에 사용에도 안심입니다.

스마트 클릭 커넥터

명확한 클릭 감으로 신속하고 안정적으로 연결할 수 있습니다.

그래서 디자인도 설치도 스피디

쉽게 "선정"

비전과 설치 거리에서 카메라의 종류를 선택할 뿐이므로, 효율적으로 선정 할 수 있습니다. 조명 · 렌즈 등의 옵션 품목 선정, 구입할 필요가 없습니다. 또한 부품이 적기 때문에 배선 시간도 크게 단축됩니다.

쉽게 "설치"

카메라와 조명은 일체이므로, 카메라 장착 치구는 1 개로 OK입니다. 카메라의 4면 어디든지 설치할 수있는 다중 방향 설치 브래킷이 포함되어 있습니다. 또한 조명과 카메라 일체형이므로 재정렬 할 필요가 없습니다.

쉽게 "추가"[32 대]

필요한 장소에 카메라를 설치하는 것뿐. 컨트롤러 저장 용 제어반은 불필요합니다. 트리거도 카메라마다 입력 할 수 있기 때문에 타이밍 입력의 디자인을 신경 쓰지 않고 필요한 공정에 쉽게 추가 할 수 있습니다. 또한 최대 32 대의 카메라를 1 대의 터치 파인더로 설정할 수 있기 때문에 모니터의 증설도 필요하지 않습니다. 사용자 옵션 요청에 원활하게 충족시킬 수 있습니다.

[충실한 메뉴 : 화상 검사] 검사 및 위치 측정을 쉽게 수행 할 수 있습니다.

검사 항목을 여러 조합하는 것으로, 외관 검사, 위치 결정 등 다양한 용도를이 1 기종으로 대응할 수 있습니다.

외관 검사

IC의 외관 검사를 함께 할 수 있습니다.
검사 전에 전체 팔레트의 위치 차이를 이미지에서 보정 할 수 있기 때문에 메카 위치 결정의 정밀도를 올리기위한 설계 공수를 줄일 수 있습니다.

부품의 위치 결정

회전 각도와 위치를 측정 할 수 있기 때문에 위치 결정에도 대응할 수 있습니다.
위치 정보와 동시에 가공 구멍의 수와 크기의 검사도 가능합니다.

상위 이미지 센서에서 베스트 셀러 검사 아이템을 이식

검색

형상 서치 Ⅲ

오므론 자신의 템플릿을 빠르게 검색 매칭 기술을 이용한 형상 검색 III가 FQ2에 탑재되었습니다.
FA 현장에서 중요시되는 견고성을 크게 발전시켜 외란 광이나 배경의 영향도받지 않으며, 높은 정밀도로 확실한 위치 검출이 가능합니다.

검색

표준 검색합니다. 물개의 유무 나 대상물의 형상 식별 및 위치를 감지합니다.

민감한 검색

모델 이미지를 자동으로 분할하고 일치하는 것으로, 일반 검색으로는 판별 할 수없는 미묘한 차이를 큰 수치의 차이에서 확인할 수 있습니다.

에지 측정

에지 개수

영역의 에지 개수를 카운트 할 수 있습니다.

에지 위치

에지의 위치 나 유무를 측정합니다.

가장자리 폭

가장자리의 폭을 측정합니다.

면적 측정 색상 측정 상처 얼룩

라벨

지정한 색상 크기의 라벨이 몇인지 계산하거나 지정된 레이블의 면적 중심 위치를 측정 할 수 있습니다.

색 공간

지정한 색의 면적과 중심 위치를 측정합니다.

색상 평균 · 편차

등록한 양품 이미지와 색상 차이를보고 유무 나 이종 혼입을 확인할 수 있습니다. (색상 평균치)

컬러의 변화를 살펴보면, 상처나 얼룩이없는지 확인할 수 있습니다. (색상 편차)

유틸리티

360 ° 회전 위치 차이 수정

자세 정해지지 않는 작업에도 기준으로 등록 된 위치와의 차이를 자동 산출하여 올바른 위치를 떨어지지 않게 측정 할 수 있습니다.

이미지 필터

측정의 불안정 요인이 될 모양을 줄일 수 배경 컷과 팽창 · 수축 등 11 종류의 이미지 필터를 탑재하고 있습니다.

교정

워크의 크기와 위치, 픽셀 디스플레이는 이해하기 어려운 경우, 단위를 변환하여 볼 수 있습니다.

[충실한 메뉴 : OCR] 사전 등록없이 점점 읽을 새로운 방식의 OCR

날짜 비교

컨베어 라인조건의 영향으로 인쇄가 왜곡되거나 일부가 흐릿 경우에도 내장 사전을 통한 독자의 읽기 방식에서 안정적으로 판독이 가능합니다.

문자 조합과 라벨 차이 검사

지금까지 2 단계로 나누어 실시하고 문자 조합으로 검사를 FQ2라면 한대에 1 공정에 통합 할 수 있습니다.
비용 절감과 공간 절약 화에 기여합니다.

사전 내장형 OCR

문자 인식

FA 시장에서 사용되는 약 80 종류의 글꼴을 커버하는 대규모 데이터를 학습시킨 전용 사전을 내장하고 있습니다. 쉰 희미 왜곡, 배경 변화, 크기 변화 등의 변동 패턴이 학습되어 있으므로 약간의 변동이 있어도, 내장 사전에서 안정된 고정밀도 읽기가 가능합니다. 문자의 명암이나 위치 차이 등을 보정하는 파라미터 설정도 필요하지 않습니다.

일상적인 운영에 도움이되는 유틸리티

조합 기능

등록 된 마스터 데이터 및 읽은 문자 데이터를 조합 할 수 있습니다.
마스터 데이터는 32 개까지 등록 할 수있어 외부 신호로 쉽게 전환 할 수 있습니다.
FQ2-S4는 바코드 / 2 차원 코드의 판독 결과 문자열과 일치 있습니다.

캘린더 기능

캘린더 기능에 대응하고 있기 때문에 날짜, 유통 기한의 일상 수동 설정이 필요합니다. 달력의 날짜 정보는 FQ2 전용 터치 파인더의 설정 이외에 외부 시스템에서 제어 명령을 설정할 수 있으므로, 프린터의 날짜 정보와 연동시킬 수 있습니다.

사용자 정의 사전 등록

사전에 문자를 추가 등록 할 수 있습니다. 특수 글꼴을 읽기하려는 경우, 기본적으로 읽기가 안정되지 않는 경우에도 안심입니다.

이미지 · 읽기 이력 로깅

읽은 이미지 읽기 결과를 센서에 일시 저장할 수 있습니다. SD 카드 (4GB의 경우)에는 최대 1 만 장의 사진, 1000 만 번 읽기 결과를 저장할 수 있습니다. OK / NG 모두 또는 NG 결과 만 기록할지 선택할 수 있고 추적에 도움이됩니다.

경계 수정

문자 주위에 바코드 등이있는 상황에서도 주위의 검은 부분을 제거하고 읽기 성능을 안정시킬 수 있습니다.

[충실한 메뉴 : 코드 리더] 종이 라벨에서 직접 마킹까지 15 종류의 코드를 읽기

코드와 문자의 조합

OCR 및 코드 리더 검사 항목을 결합, FQ2에서 코드 읽기와 문자 조합을 실시 할 수 있습니다.
외부 기기의 프로그래밍이 필요하지 않습니다.

직접 마킹 코드 읽기

부품마다 코드를 마킹하고 정보 관리 사례가 늘고 있지만 소재에 따라 인쇄 읽기가 불안정해질 수 있습니다. FQ2 경우 DPM 전용의 고유 한 기능으로 안정적인 판독이 가능합니다.

인쇄 품질 검증 기능

2D 코드 (DataMatrix)의 인쇄 품질 검증 기능을 추가했습니다. 인쇄 품질 지표의 상대적인 변화와 그 변화 요인 인라인을 확인 할 수 있습니다.
FQ2 기능 48

필터 기능

오므론이 자체 개발 한 4 종류의 이미지 필터를 최대 3 개까지 임의의 순서로 결합하여 인쇄 혼란이나 노이즈의 영향을 제거하고 안정된 판독을 제공합니다.

<필터 조합 예>

수축과 팽창을 결합하여 인쇄 두께를 바꾸지 않고 점을 연결할 수 있습니다.

재시도 기능

코드 리더의 임무는 인쇄 상태가 나쁜 상태에서도 읽을 것. 노출 시간 및 판독 조건을 자동으로 변화시키면서 재 시도함으로써 워크와 환경 변화의 영향을받지 않고 안정적으로 판독됩니다.

1 같은 조건으로 지정된 횟수 재시도

동일한 장면에서 판독 될 때까지 지정 횟수만큼 촬상합니다.

2 외부 트리거 입력시 재시도

외부에서 레벨 트리거 입력 중에 판독 성공 때까지 촬상합니다.

3 셔터 스피드를 바꾸고 재시도

같은 장면에서 노출 시간을 단계적으로 바꾸어 촬상합니다.

4 여러 읽기 조건을 바꾸어 재시도

직접 부품 마크의 경우 하나의 읽기 설정은 인쇄 상태의 불균형에 의해 읽기 NG가 나올 수 있습니다. FQ2는 최대 32 종류의 읽기 조건을 장면으로 등록 할 수 있으며, 그것을 순서대로 전환하면서 시도합니다. 활용도가 높은 장면을 자동으로 판단하여 다음 순서로 전환 때문에 읽기 조건의 변화에 유연하게 대응할 수 있습니다. 물론, 할당 순서를 고정으로 지정할 수도 있습니다.

· QR 코드는 (주) 덴소 웨이브의 등록 상표입니다.

[다채로운] 장비 환경에 맞는 라인업

센서

시야 나 설치 거리에 따라 적합한 센서를 선택하실 수 있도록 다양한 라인업을 준비하고 있습니다.

일체형 타입 색상 [흑백]

틈없는 시각 변화

일체형 타입으로 희생되기 쉬운 시각 변화도 7.5mm ~ 240mm까지 넓은 라인업하고 있습니다.

좁은 공간에 딱 광각 유형

사이드 광각 카메라라면 워크까지의 거리가 가까워도 광범위한 촬상 · 검사가 가능합니다. 장치의 좁은 공간에 설치하고자하는 경우에 적합하다. 또한 컨베이어 사이드에서 검사 할 때도 라인 옆의 통로에 센서를 벗어나지 않고 설치할 수 있습니다.

C 마운트 타입 색상 [흑백]

일체형으로 커버 할 수없는 1m 이상의 장거리 또는 1mm 이하의 좁은 시야에 렌즈의 선택에 자유 자재로 대응할 수있는 C 마운트 타입을 준비했습니다. 외부 조명을 이용하고 싶은 경우에도 유용합니다.

조명의 조합 예

통신 인터페이스

호스트마다 친 화성이 높은 통신 인터페이스를 탑재하고 있습니다.
PLC와의 데이터 통신을위한 설계 공수를 줄일 수 있습니다.
센서에 의해 통신 인터페이스의 종류가 다릅니다. 자세한 내용은 카탈로그에서 확인하시기 바랍니다.

PLC 링크

래더 프로그램 작성 공수를 대폭 줄일 PLC 링크를 탑재했습니다.

FINS

오므론 저비용 PLC에 연결 가능한 오므론 자신의 FINS / TCP를 탑재했습니다. 복잡한 TCP 소켓의 송수신 처리 통신 제어가 필요하지 않기 때문에 더 쉽게 더 빠르게 오므론 PLC에 연결할 수 있습니다.

EtherNet / IP ™

세계의 공장의 통신 시스템에 널리 사용되고있는 EtherNet / IP ™ 통신 기능을 탑재했습니다. 당사 PLC를 비롯하여 각 사의 EtherNet / IP ™ 기기와 연결할 수 있습니다.

I / O 확장 유닛

I / O 점수를 3 배로 확장 할 수있는 확장 유닛을 라인업했다. 종래부터 요망이 많았던 검사에 대한 개별 판정을 출력 할 수있게되었습니다.

RS-232C 통신 장치

스테디셀러 RS-232C 통신에 대응할 수 있도록 전용 센서 데이터 유닛을 라인업했다.

조작 인터페이스

용도에 맞게 조작 인터페이스와 모니터 크기를 선택할 수 있습니다.

· Microsoft.NET는 미국 Microsoft Corporation의 미국, 일본 및 기타 국가에서 등록 상표 또는 상표입니다.
· EtherNet / IPTM은 ODVA의 상표입니다.

Lineup

※ ◎ 표시 또는 회색 배경 표기의 기종은 표준 재고 기종입니다. 무 표시 (주문 생산 기종)의 납기에 대해서는 거래 대리점에 문의하십시오.

센서

검사 모델

FQ2-S1 시리즈 [단 기능 유형]

시야 유형		좁은 시야 타입		중 시야 유형		광 시야 타입 (원거리)		광 시야 타입 (근거리)
화소 수		35 만 화소
컬러	NPN		FQ2-S10010F	◎	FQ2-S10050F	◎	FQ2-S10100F	◎	FQ2-S10100N
컬러	PNP	◎	FQ2-S15010F	◎	FQ2-S15050F	◎	FQ2-S15100F	◎	FQ2-S15100N
시야 · 설치 거리 (mm)		시야 · 설치 거리의 그림 1 참조		시야 · 설치 거리의 그림 2 참조		시야 · 설치 거리의 그림 3 참조		시야 · 설치 거리의 그림 4 참조

FQ2-S2 시리즈 [표준 타입]

시야 유형		좁은 시야 타입		중 시야 유형		광 시야 타입 (원거리)		광 시야 타입 (근거리)
화소 수		35 만 화소
컬러	NPN	◎	FQ2-S20010F	◎	FQ2-S20050F	◎	FQ2-S20100F	◎	FQ2-S20100N
컬러	PNP	◎	FQ2-S25010F	◎	FQ2-S25050F	◎	FQ2-S25100F	◎	FQ2-S25100N
시야 · 설치 거리 (mm)		시야 · 설치 거리의 그림 1 참조		시야 · 설치 거리의 그림 2 참조		시야 · 설치 거리의 그림 3 참조		시야 · 설치 거리의 그림 4 참조

FQ2-S3 시리즈 [고해상도 유형]

시야 유형		좁은 시야 타입	중 시야 유형		광 시야 타입 (원거리)	광 시야 타입 (근거리)		C 마운트 타입
화소 수		76 만 화소						130 만 화소
컬러	NPN	FQ2-S30010F-08	◎	FQ2-S30050F-08	FQ2-S30100F-08	◎	FQ2-S30100N-08	◎	FQ2-S30-13
컬러	PNP	FQ2-S35010F-08	◎	FQ2-S35050F-08	FQ2-S35100F-08	◎	FQ2-S35100N-08	◎	FQ2-S35-13
모 노 크 로	NPN	FQ2-S30010F-08M	◎	FQ2-S30050F-08M	FQ2-S30100F-08M	◎	FQ2-S30100N-08M	◎	FQ2-S30-13M
모 노 크 로	PNP	FQ2-S35010F-08M		FQ2-S35050F-08M	FQ2-S35100F-08M		FQ2-S35100N-08M	◎	FQ2-S35-13M
시야 · 설치 거리 (mm)		시야 · 설치 거리의 그림 5 참조	시야 · 설치 거리의 그림 6 참조		시야 · 설치 거리의 그림 7 참조	시야 · 설치 거리의 그림 8 참조		카탈로그 광학 도표를 참조하십시오.

검사 · ID 모델

FQ2-S4 시리즈 [표준 타입]

시야 유형		좁은 시야 타입	중 시야 유형		광 시야 타입 (원거리)		광 시야 타입 (근거리)
화소 수		35 만 화소
컬러	NPN	FQ2-S40010F	◎	FQ2-S40050F		FQ2-S40100F	◎	FQ2-S40100N
컬러	PNP	FQ2-S45010F	◎	FQ2-S45050F	◎	FQ2-S45100F	◎	FQ2-S45100N
모노 크로	NPN	FQ2-S40010F-M		FQ2-S40050F-M		FQ2-S40100F-M		FQ2-S40100N-M
모노 크로	PNP	FQ2-S45010F-M	◎	FQ2-S45050F-M		FQ2-S45100F-M		FQ2-S45100N-M
시야 · 설치 거리 (mm)		시야 · 설치 거리의 그림 1 참조	시야 · 설치 거리의 그림 2 참조		시야 · 설치 거리의 그림 3 참조		시야 · 설치 거리의 그림 4 참조
표준 가격 (¥)		오픈 가격

[고해상도 유형

시야 유형		좁은 시야 타입	중 시야 유형		광 시야 타입 (원거리)	광 시야 타입 (근거리)		C 마운트 타입
화소 수		76 만 화소						130 만 화소
컬러	NPN	FQ2-S40010F-08		FQ2-S40050F-08	FQ2-S40100F-08	◎	FQ2-S40100N-08	◎	FQ2-S40-13
컬러	PNP	FQ2-S45010F-08	◎	FQ2-S45050F-08	FQ2-S45100F-08	◎	FQ2-S45100N-08	◎	FQ2-S45-13
모 노 크 로	NPN	FQ2-S40010F-08M		FQ2-S40050F-08M	FQ2-S40100F-08M		FQ2-S40100N-08M		FQ2-S40-13M
모 노 크 로	PNP	FQ2-S45010F-08M		FQ2-S45050F-08M	FQ2-S45100F-08M		FQ2-S45100N-08M		FQ2-S45-13M
시야 · 설치 거리 (mm)		시야 · 설치 거리의 그림 5 참조	시야 · 설치 거리의 그림 6 참조		시야 · 설치 거리의 그림 7 참조	시야 · 설치 거리의 그림 8 참조		카탈로그 광학 도표를 참조하십시오.

ID 모델

FQ2-CH 시리즈 [문자 인식 센서]

시야 유형		좁은 시야 타입	중 시야 유형	광 시야 타입 (원거리)	광 시야 타입 (근거리)
화소 수		35 만 화소
흑백	NPN	FQ2-CH10010F-M	FQ2-CH10050F-M	FQ2-CH10100F-M	FQ2-CH10100N-M
흑백	PNP	FQ2-CH15010F-M	FQ2-CH15050F-M	FQ2-CH15100F-M	FQ2-CH15100N-M
시야 · 설치 거리 (mm)		시야 · 설치 거리의 그림 1 참조	시야 · 설치 거리의 그림 2 참조	시야 · 설치 거리의 그림 3 참조	시야 · 설치 거리의 그림 4 참조

FQ-CR1 시리즈 [멀티 코드 리더]

시야 유형		좁은 시야 타입	중 시야 유형		광 시야 타입 (원거리)	광 시야 타입 (근거리)
화소 수		35 만 화소
흑백	NPN	FQ-CR10010F-M		FQ-CR10050F-M	FQ-CR10100F-M		FQ-CR10100N-M
흑백	PNP	FQ-CR15010F-M	◎	FQ-CR15050F-M	FQ-CR15100F-M	◎	FQ-CR15100N-M
시야 · 설치 거리 (mm)		시야 · 설치 거리의 그림 1 참조	시야 · 설치 거리의 그림 2 참조		시야 · 설치 거리의 그림 3 참조	시야 · 설치 거리의 그림 4 참조

FQ-CR2 시리즈 [2 차원 코드 리더]

시야 유형		좁은 시야 타입	중 시야 유형	광 시야 타입 (원거리)	광 시야 타입 (근거리)
화소 수		35 만 화소
흑백	NPN	FQ-CR20010F-M	FQ-CR20050F-M	FQ-CR20100F-M	FQ-CR20100N-M
흑백	PNP	FQ-CR25010F-M	FQ-CR25050F-M	FQ-CR25100F-M	FQ-CR25100N-M
시야 · 설치 거리 (mm)		시야 · 설치 거리의 그림 1 참조	시야 · 설치 거리의 그림 2 참조	시야 · 설치 거리의 그림 3 참조	시야 · 설치 거리의 그림 4 참조

시야 · 설치 거리

(단위 : mm)

시야 유형	좁은 시야 타입	중 시야 유형	광 시야 타입 (원거리)	광 시야 타입 (근거리)
외관
35 만 화소 유형
76 만 화소 유형

터치 파인더

종류	외관	형식
DC 전원 유형		◎	FQ2-D30
DC / AC / 배터리 공용 타입		◎	FQ2-D31 *

* AC 어댑터, 배터리는 별매입니다.

센서 데이터 단위

(FQ2-S3 / S4 / CH 시리즈 만 접속 가능)

종류	출력 사양	형식
병렬 인터페이스	NPN	◎	FQ-SDU10
병렬 인터페이스	PNP	◎	FQ-SDU15
RS-232C 인터페이스	NPN	◎	FQ-SDU20
RS-232C 인터페이스	PNP	◎	FQ-SDU25

주 병렬 케이블 FQ-VP는 2 개 준비해주십시오.

케이블

종류	길이	형식
이더넷 케이블 (센서 터치 파인더 간, 센서 · PC간에 용)	2m	◎	FQ-WN002
	5m	◎	FQ-WN005
	10m	◎	FQ-WN010
	20m	◎	FQ-WN020
입출력 케이블	2m	◎	FQ-WD002
	5m	◎	FQ-WD005
	10m	◎	FQ-WD010
	20m	◎	FQ-WD020
센서 데이터 유닛 케이블	2m	◎	FQ-WU002
	5m	◎	FQ-WU005
	10m		FQ-WU010
	20m		FQ-WU020
FQ-SDU1 용 병렬 케이블	2m	◎	FQ-VP1002
	5m	◎	FQ-VP1005
	10m		FQ-VP1010
FQ-SDU2 용 병렬 케이블	2m	◎	FQ-VP2002
	5m	◎	FQ-VP2005
	10m		FQ-VP2010
RS-232C 케이블 (PLC 연결 용)	2m	◎	XW2Z-200S-V
RS-232C 케이블 (PLC 연결 용)	5m	◎	XW2Z-500S-V

액세서리

용도	종류	형식
센서 용	설치용 브래킷 * 1	◎	FQ-XL
	정밀 손잡이 * 2	◎	FQ-XL2
	C 마운트 카메라 돔 - * 3		FQ-XLC
	편광 필터 부착 * 1	◎	FQ-XF1
터치 파인더 용	패널 장착 어댑터	◎	FQ-XPM
	AC 어댑터 (DC / AC / 배터리 공용 타입 용)	◎	FQ-AC1
	배터리 * 4 (DC / AC / 배터리 공용 타입 용)		FQ-BAT1
	터치 펜 * 5	◎	FQ-XT
	스트랩		FQ-XH
	SD 카드 (2GB)	◎	HMC-SD291
	SD 카드 (4GB)	◎	HMC-SD491

* 1. 일체형 타입 센서에 하나 포함되어 있습니다.
* 2. 광축과 시각 차이의 원인이되는 진동이나 외부 응력에 대한 내성이 강화 된 하드웨어입니다.
* 3. C 마운트 타입의 센서에 하나 포함되어 있습니다.
* 4 본 제품은 리튬 이온 2 차 전지를 사용하고 있습니다. 수출되는 경우, 해당 국가의 규정을 확인하시기 바랍니다.
* 5 터치 파인더에 1 개 포함되어 있습니다.

다중 연결을위한 스위칭 허브 (추천 품)

포트 수	고장 감지 기능	소비 전류	형식
3	없음	0.08A	◎	W4S1-03B
5	없음	0.12A	◎	W4S1-05B
5	있음	0.12A	◎	W4S1-05C

외부 조명

종류	형식	표준 가격 (¥)
FLV 시리즈	이미징 주변기기 카탈로그 (SDNB-029) 참조
FL 시리즈	이미징 주변기기 카탈로그 (SDNB-029) 참조

C 마운트 카메라 렌즈

렌즈의 선택은 카탈로그의 광학 도표를 참조하십시오.

고해상도 · 저 왜곡 렌즈

렌즈 형식	◎	3Z4S-LE SV-0614H	◎	3Z4S-LE SV-0814H	◎	3Z4S-LE SV-1214H	◎	3Z4S-LE SV-1614H	◎	3Z4S-LE SV-2514H
외관 / 외형 (단위 : mm)
초점 거리	6mm		8mm		12mm		16mm		25mm
밝기	F1.4		F1.4		F1.4		F1.4		F1.4
필터 크기	M40.5 P0.5		M35.5 P0.5		M27 P0.5		M27 P0.5		M27 P0.5

렌즈 형식	◎	3Z4S-LE SV-3514H	◎	3Z4S-LE SV-5014H	◎	3Z4S-LE SV-7525H	◎	3Z4S-LE SV-10028H
외관 / 외형 (단위 : mm)
초점 거리	35mm		50mm		75mm		100mm
밝기	F1.4		F1.4		F2.5		F2.8
필터 크기	M35.5 P0.5		M40.5 P0.5		M34.0 P0.5		M37.5 P0.5

CCTV 렌즈

렌즈 형식	3Z4S-LE SV-03514V	3Z4S-LE SV-04514V	◎	3Z4S-LE SV-0614V	◎	3Z4S-LE SV-0813V	◎	3Z4S-LE SV-1214V	◎	3Z4S-LE SV-1614V
외관 / 외형 (단위 : mm)
초점 거리	3.5mm	4.5mm	6mm		8mm		12mm		16mm
밝기	F1.4	F1.4	F1.4		F1.3		F1.4		F1.4
필터 크기	-	-	M27 P0.5		M25.5 P0.5		M27 P0.5		M27 P0.5

렌즈 형식	◎	3Z4S-LE SV-2514V	◎	3Z4S-LE SV-3518V	◎	3Z4S-LE SV-5018V	◎	3Z4S-LE SV-7527V	◎	3Z4S-LE SV-10035V
외관 / 외형 (단위 : mm)
초점 거리	25mm		35mm		50mm		75mm		100mm
밝기	F1.4		F1.8		F1.8		F2.7		F3.5
필터 크기	M27 P0.5		M27 P0.5		M30.5 P0.5		M30.5 P0.5		M30.5 P0.5

접사링

형식	3Z4S-LE SV-EXR
내용	7 종 세트 (40mm, 20mm, 10mm, 5mm, 2.0mm, 1.0mm, 0.5mm) 최대 외형 φ30mm

* 0.5mm, 1.0mm, 2.0mm,의 접사링은 겹쳐서 사용하지 마십시오.
　렌즈 나 다른 접사링의 나사부에 끼우는 때문에 2 개 이상 대면 나사 체결이 불안정 해집니다.
* 30mm 이상의 접사링을 사용하면 진동의 영향을받지 않도록 보강이 필요합니다.

Specifications

센서 [검사 모델 FQ2-S1 / S2 / S3 시리즈]

항목		단 기능 모델	표준 모델	고해상도 모델
형식	NPN 타입	FQ2-S10 □□□□	FQ2-S20 □□□□	FQ2-S30 □□□□ -08
형식	PNP 타입	FQ2-S15 □□□□	FQ2-S25 □□□□	FQ2-S35 □□□□ -08
시야		라인업을 참조하십시오. (시각 공차는 ± 10 % 이내)
설치 거리		라인업을 참조하십시오. (시각 공차는 ± 10 % 이내)
주요 기능	검사 항목	형상 검색 Ⅱ, 검색 민감 검색 에지 위치, 에지 폭 에지 개수, 면적, 색상 평균 · 편차, 라벨링
	동시에 측정 할 수	1	32
	위치 어긋남 수정	있음 (360 ° 회전 위치 수정, 엣지 위치 수정 선형 왜곡 보정)
	장면 등록수	8 *	32 *
	교정	있음
사진 촬영	이미지 처리 방식	리얼 컬러
	이미지 필터	하이 다이나믹 레인지 기능 (HDR), 전처리 (색상 그레이 필터, 평활화 미만, 평활화 강, 팽윤, 수축, 메디안 에지 추출, 수평 에지 추출, 수직 에지 추출, 에지 강조, 배경 컷), 편광 필터 ( 어태치먼트), 화이트 밸런스 (컬러 타입 만), 밝기 보정
	이미지 소자	1/3 인치 컬러 CMOS		1/2 인치 컬러 CMOS
	셔터 기능	내장 조명 점등시 1 / 250 ~ 1 / 50000s 내장 조명 소등시 1 / 1 ~ 1 / 50000s		내장 조명 점등시 1 / 250 ~ 1 / 60000s 내장 조명 소등시 1 / 1 ~ 1 / 4155s
	처리 분해능	752 × 480		928 × 828
	부분 캡처 기능	있음 (가로 전용)		있음 (수평 및 수직)
	이미지 표시	확대 / 축소 / 확대 맞는 180 ° 회전
	렌즈 마운트	-
조명	조명 점등 방식	펄스 점등
조명	조명 색상	백색
데이터 로깅 기능	측정 결과의 기록	센서 본체 : 1000 건 (터치 파인더 사용시 SD 카드의 용량이 허락하는 한 저장 가능)
데이터 로깅 기능	이미지 로깅	센서 본체 : 20 (터치 파인더 사용시 SD 카드의 용량이 허락하는 한 저장 가능)
보조 기능		통계 데이터 테스트 계측, I / O 모니터 암호 기능 시뮬레이션 소프트웨어, 센서 에러 이력 보정 연산 (사칙 연산 계산 함수, 삼각 함수, 논리 함수)
측정 트리거		외부 트리거 (단발 연속) 통신 트리거 (이더넷 무수 순 (TCP) 이더넷 무 순서 (UDP) 이더넷 무 순서 (FINS / TCP), EtherNet / IP, PLC 링크, PROFINET)
입출력 사양	입력 신호	7 개 · 단발 계측 입력 (TRIG) · 제어 명령 입력 (IN0 ~ 5)
	출력 신호	3 개 · 제어 출력 (BUSY) · 종합 판정 출력 (OR) · 에러 출력 (ERROR) ※ 출력 신호 3 개 (OUT0 ~ 2) 각 검사 항목의 개별 판정 및 화상 입력 허용 출력 (READY), 외부 조명 타이밍 출력 (STGOUT)에 할당을 변경할 수 있습니다.
	이더넷 사양	100BASE-TX / 10BASE-T
	통신 기능	이더넷 무수 순 (TCP) 이더넷 무 순서 (UDP) 이더넷 무 순서 (FINS / TCP), EtherNet / IP, PLC 링크 PROFINET
	I / O 확장	-	-	센서 데이터 유닛 (형태 FQ-SDU1 □) 접속에 의해 허용 입력 11 점, 출력 23 점
	RS-232C	-	-	센서 데이터 유닛 (형태 FQ-SDU2 □) 연결을 통해 가능 입력 8 점, 출력 7 점
정격	전원 전압	DC21.6V ~ 26.4V (리플 포함)
정격	소비 전류	2.4A 이하
내 환경성	주위 온도 범위	동작시 : 0 ~ + 50 ℃, 보존시 : -25 ~ + 65 ℃ (단, 결빙 및 결로하지 않을 것)		동작시 : 0 ~ + 40 ℃, 보존시 : -25 ~ + 65 ℃ (단, 결빙 및 결로하지 않을 것)
	주위 습도 범위	동작시, 보존시 : 각 35 ~ 85 % RH (단, 결로하지 않을 것)
	주위 환경	부식성 가스가 없을 것
	진동 (내구)	10 ~ 150Hz 편 진폭 0.35mm X / Y / Z 방향 각 8 분 10 회
	충격 (내구성)	150m / s ²　6 방향 (상하 · 좌우 · 전후) 각 3 회
	보호 구조	IEC60529 규격 IP67 (단, 편광 필터 어태치먼트 장착시 및 커넥터 캡 제거시는 제외)
재질		센서 : PBT, PC, SUS 부착 브래킷 : PBT 편광 필터 어태치먼트 : PBT, PC 이더넷 커넥터 : 내유성 비닐 혼합물 I / O 커넥터 : 무연 내열 PVC
질량		좁은 시야 · 중 시각 타입 : 약 160g 광 시야 타입 : 약 150g
부속품		설치용 브래킷 (형태 FQ-XL) × 1, 편광 필터 부착 (형태 FQ-XF1) × 1, 취급 설명서, SYSMAC 회원 등록 시트
LED 클래스		위험 그룹 2 (IEC62471)
대응 규격		EC 지침 2004 / 108 / EC, EN 규격 (유럽 규격) EN61326-1

항목		고해상도 모델
형식	NPN 타입	FQ2-S30 □□□□ -08M	FQ2-S30-13	FQ2-S30-13M
형식	PNP 타입	FQ2-S35 □□□□ -08M	FQ2-S35-13	FQ2-S35-13M
시야		라인업을 참조하십시오. (시각 공차는 ± 10 % 이내)	시야 · 설치 거리에 따라 렌즈를 선택 하십시오. (카탈로그의 광학 도표 참조)
설치 거리		라인업을 참조하십시오. (시각 공차는 ± 10 % 이내)	시야 · 설치 거리에 따라 렌즈를 선택 하십시오. (카탈로그의 광학 도표 참조)
주요 기능	검사 항목	형상 검색 Ⅱ, 검색 민감 검색 에지 위치, 에지 폭 에지 개수, 면적, 색상 평균 · 편차, 라벨링
	동시에 측정 할 수	32
	위치 어긋남 수정	있음 (360 ° 회전 위치 수정, 엣지 위치 수정 선형 왜곡 보정)
	장면 등록수	32 *
	교정	있음
사진 촬영	이미지 처리 방식	흑백	리얼 컬러	흑백
	이미지 필터	하이 다이나믹 레인지 기능 (HDR), 전처리 (색상 그레이 필터, 평활화 미만, 평활화 강, 팽윤, 수축, 메디안 에지 추출, 수평 에지 추출, 수직 에지 추출, 에지 강조, 배경 컷), 편광 필터 ( 어태치먼트), 화이트 밸런스 (컬러 타입 만), 밝기 보정
	이미지 소자	1/2 인치 흑백 CMOS	1/2 인치 컬러 CMOS	1/2 인치 흑백 CMOS
	셔터 기능	내장 조명 점등시 1 / 250 ~ 1 / 60000s 내장 조명 소등시 1 / 1 ~ 1 / 4155s	1 / 1 ~ 1 / 4155s
	처리 분해능	928 × 828	1280 × 10 ² 4
	부분 캡처 기능	있음 (수평 및 수직)
	이미지 표시	확대 / 축소 / 확대 맞는 180 ° 회전
	렌즈 마운트	-	C 마운트
조명	조명 점등 방식	펄스 점등	-
조명	조명 색상	백색	-
데이터 로깅 기능	측정 결과의 기록	센서 본체 : 1000 건 (터치 파인더 사용시 SD 카드의 용량이 허락하는 한 저장 가능)
데이터 로깅 기능	이미지 로깅	센서 본체 : 20 (터치 파인더 사용시 SD 카드의 용량이 허락하는 한 저장 가능)
보조 기능		통계 데이터 테스트 계측, I / O 모니터 암호 기능 시뮬레이션 소프트웨어, 센서 에러 이력 보정 연산 (사칙 연산 계산 함수, 삼각 함수, 논리 함수)
측정 트리거		외부 트리거 (단발 연속) 통신 트리거 (이더넷 무수 순 (TCP) 이더넷 무 순서 (UDP) 이더넷 무 순서 (FINS / TCP), EtherNet / IP, PLC 링크, PROFINET)
입출력 사양	입력 신호	7 개 · 단발 계측 입력 (TRIG) · 제어 명령 입력 (IN0 ~ 5)
	출력 신호	3 개 · 제어 출력 (BUSY) · 종합 판정 출력 (OR) · 에러 출력 (ERROR) ※ 출력 신호 3 개 (OUT0 ~ 2) 각 검사 항목의 개별 판정 및 화상 입력 허용 출력 (READY), 외부 조명 타이밍 출력 (STGOUT)에 할당을 변경할 수 있습니다.
	이더넷 사양	100BASE-TX / 10BASE-T
	통신 기능	이더넷 무수 순 (TCP) 이더넷 무 순서 (UDP) 이더넷 무 순서 (FINS / TCP), EtherNet / IP, PLC 링크 PROFINET
	I / O 확장	센서 데이터 유닛 (형태 FQ-SDU1 □) 접속에 의해 허용 입력 11 점, 출력 23 점
	RS-232C	센서 데이터 유닛 (형태 FQ-SDU2 □) 연결을 통해 가능 입력 8 점, 출력 7 점
정격	전원 전압	DC21.6V ~ 26.4V (리플 포함)
정격	소비 전류	2.4A 이하	0.3A 이하
내 환경성	주위 온도 범위	동작시 : 0 ~ + 40 ℃, 보존시 : -25 ~ + 65 ℃ (단, 결빙 및 결로하지 않을 것)
	주위 습도 범위	동작시, 보존시 : 각 35 ~ 85 % RH (단, 결로하지 않을 것)
	주위 환경	부식성 가스가 없을 것
	진동 (내구)	10 ~ 150Hz 편 진폭 0.35mm X / Y / Z 방향 각 8 분 10 회
	충격 (내구성)	150m / s ²　6 방향 (상하 · 좌우 · 전후) 각 3 회
	보호 구조	IEC60529 규격 IP67 (단, 편광 필터 어태치먼트 장착시 및 커넥터 캡 제거시는 제외)	IEC60529 규격 IP40
재질		센서 : PBT, PC, SUS 부착 브래킷 : PBT 편광 필터 어태치먼트 : PBT, PC 이더넷 커넥터 : 내유성 비닐 혼합물 I / O 커넥터 : 무연 내열 PVC	커버 : 아연 도금 강판 t0.6 케이스 : 알루미늄 다이 캐스트 합금 (ADC-12) 설치 받침대 : 폴리 카보 ABS
질량		좁은 시야 · 중 시각 타입 : 약 160g 광 시야 타입 : 약 150g	약 160g (받침대 없음) 약 185g (받침대 있음)
부속품		설치용 브래킷 (형태 FQ-XL) × 1, 편광 필터 부착 (형태 FQ-XF1) × 1, 취급 설명서, SYSMAC 회원 등록 시트	설치 받침대 (형태 FQ-XLC) × 1, 나사 (M3 × 8mm) × 4, 설명서, SYSMAC 회원 등록 시트
LED 클래스		위험 그룹 2 (IEC62471)	-
대응 규격		EC 지침 2004 / 108 / EC, EN 규격 (유럽 규격) EN61326-1

* 설정하여 메모리의 제약 때문에 등록 가능한 장면 수가 줄어들 수 있습니다.

센서 [검사 · ID 모델 형 FQ2-S4 시리즈]

항목		검사 · ID 모델
형식	NPN 타입	FQ2-S40 □□□□	FQ2-S40 □□□□ -M	FQ2-S40 □□□□ -08
형식	PNP 타입	FQ2-S45 □□□□	FQ2-S45 □□□□ -M	FQ2-S45 □□□□ -08
시야		종류 / 표준 가격을 참조하십시오. (시각 공차는 ± 10 % 이내)
설치 거리		종류 / 표준 가격을 참조하십시오. (시각 공차는 ± 10 % 이내)
주요 기능	검사 항목	형상 검색 Ⅱ, 검색 민감 검색 에지 위치, 에지 폭 에지 개수, 면적, 색상 평균 · 편차, 라벨링, 문자 인식 * 1 바코드 * 2,2 차원 코드 * 2, 2 차원 코드 (DPM) * 3, 사전 정의
	동시에 측정 할 수	32
	위치 어긋남 수정	있음 (360 ° 회전 위치 수정, 엣지 위치 수정 선형 왜곡 보정)
	장면 등록수	32 * 4
	교정	있음
	재시도 기능	간단한 재시도 밝기 변화 재시 장면 전환 재시도 레벨 트리거 재시도
사진 촬영	이미지 처리 방식	리얼 컬러	흑백	리얼 컬러
	이미지 필터	하이 다이나믹 레인지 기능 (HDR) 전처리 (색상 그레이 필터, 평활화 미만, 평활화 강, 팽창, 수축, 메디안 에지 추출, 수평 에지 추출, 수직 에지 추출, 에지 강조, 배경 컷), 편광 필터 ( 어태치먼트), 화이트 밸런스 (컬러 타입 만), 밝기 보정
	이미지 소자	1/3 인치 컬러 CMOS	1/3 인치 흑백 CMOS	1/2 인치 컬러 CMOS
	셔터 기능	내장 조명 점등시 1 / 250 ~ 1 / 50000s 내장 조명 소등시 1 / 1 ~ 1 / 50000s		내장 조명 점등시 1 / 250 ~ 1 / 60000s 내장 조명 소등시 1 / 1 ~ 1 / 4155s
	처리 분해능	752 × 480		928 × 828
	부분 캡처 기능	있음 (수평)		있음 (수평 및 수직)
	이미지 표시	확대 / 축소 / 확대 맞는 180 ° 회전
	렌즈 마운트	-
조명	조명 점등 방식	펄스 점등
조명	조명 색상	백색
데이터 로깅 기능	측정 결과의 기록	센서 본체 : 1000 건 (터치 파인더 사용시 SD 카드의 용량이 허락하는 한 저장 가능)
데이터 로깅 기능	이미지 로깅	센서 본체 : 20 (터치 파인더 사용시 SD 카드의 용량이 허락하는 한 저장 가능)
보조 기능		통계 데이터 테스트 계측, I / O 모니터 암호 기능 시뮬레이션 소프트웨어, 센서 에러 이력 보정 연산 (사칙 연산 계산 함수, 삼각 함수, 논리 함수)
측정 트리거		외부 트리거 (단발 연속) 통신 트리거 (이더넷 무수 순 (TCP) 이더넷 무 순서 (UDP) 이더넷 무 순서 (FINS / TCP), EtherNet / IP, PLC 링크, PROFINET)
입출력 사양	입력 신호	7 개 · 단발 계측 입력 (TRIG) · 제어 명령 입력 (IN0 ~ 5)
	출력 신호	3 개 · 제어 출력 (BUSY) · 종합 판정 출력 (OR) · 에러 출력 (ERROR) ※ 출력 신호 3 개 (OUT0 ~ 2) 각 검사 항목의 개별 판정 및 화상 입력 허용 출력 (READY), 외부 조명 타이밍 출력 (STGOUT)에 할당을 변경할 수 있습니다.
	이더넷 사양	100BASE-TX / 10BASE-T
	통신 기능	이더넷 무수 순 (TCP) 이더넷 무 순서 (UDP) 이더넷 무 순서 (FINS / TCP), EtherNet / IP, PLC 링크 PROFINET
	I / O 확장	센서 데이터 유닛 (형태 FQ-SDU1 □) 접속에 의해 허용 입력 11 점, 출력 24 점
	RS-232C	센서 데이터 유닛 (형태 FQ-SDU2 □) 연결을 통해 가능 입력 8 점, 출력 7 점
정격	전원 전압	DC21.6V ~ 26.4V (리플 포함)
정격	소비 전류	2.4A 이하
내 환경성	주위 온도 범위	동작시 : 0 ~ + 40 ℃, 보존시 : -25 ~ + 65 ℃ (단, 결빙 및 결로하지 않을 것)
	주위 습도 범위	동작시, 보존시 : 각 35 ~ 85 % RH (단, 결로하지 않을 것)
	주위 환경	부식성 가스가 없을 것
	진동 (내구)	10 ~ 150Hz 편 진폭 0.35mm X / Y / Z 방향 각 8 분 10 회
	충격 (내구성)	150m / s ²　6 방향 (상하 · 좌우 · 전후) 각 3 회
	보호 구조	IEC60529 규격 IP67 (단, 편광 필터 어태치먼트 장착시 및 커넥터 캡 제거시는 제외)
재질		센서 : PBT, PC, SUS 부착 브래킷 : PBT 편광 필터 어태치먼트 : PBT, PC 이더넷 커넥터 : 내유성 비닐 혼합물 I / O 커넥터 : 무연 내열 PVC
질량		좁은 시야 · 중 시각 타입 : 약 160g 광 시야 타입 : 약 150g
부속품		설치용 브래킷 (형태 FQ-XL) × 1, 편광 필터 부착 (형태 FQ-XF1) × 1, 취급 설명서, SYSMAC 회원 등록 시트
LED 클래스		위험 그룹 2 (IEC62471)
대응 규격		EC 지침 2004 / 108 / EC, EN 규격 (유럽 규격) EN61326-1

항목		검사 · ID 모델
형식	NPN 타입	FQ2-S40 □□□□ -08M	FQ2-S40-13	FQ2-S40-13M
형식	PNP 타입	FQ2-S45 □□□□ -08M	FQ2-S45-13	FQ2-S45-13M
시야		라인업을 참조하십시오. (시각 공차는 ± 10 % 이내)	시야 · 설치 거리에 따라 렌즈를 선택 하십시오. (광학 도표 참조)
설치 거리		라인업을 참조하십시오. (시각 공차는 ± 10 % 이내)	시야 · 설치 거리에 따라 렌즈를 선택 하십시오. (광학 도표 참조)
주요 기능	검사 항목	형상 검색 Ⅱ, 검색 민감 검색 에지 위치, 에지 폭 에지 개수, 면적, 색상 평균 · 편차, 라벨링, 문자 인식 * 1 바코드 * 2,2 차원 코드 * 2, 2 차원 코드 (DPM) * 3, 사전 정의
	동시에 측정 할 수	32
	위치 어긋남 수정	있음 (360 ° 회전 위치 수정, 엣지 위치 수정 선형 왜곡 보정)
	장면 등록수	32 * 4
	교정	있음
	재시도 기능	간단한 재시도 밝기 변화 재시 장면 전환 재시도 레벨 트리거 재시도
사진 촬영	이미지 처리 방식	흑백	리얼 컬러	흑백
	이미지 필터	하이 다이나믹 레인지 기능 (HDR) 전처리 (색상 그레이 필터, 평활화 미만, 평활화 강, 팽창, 수축, 메디안 에지 추출, 수평 에지 추출, 수직 에지 추출, 에지 강조, 배경 컷), 편광 필터 ( 어태치먼트), 화이트 밸런스 (컬러 타입 만), 밝기 보정
	이미지 소자	1/2 인치 흑백 CMOS	1/2 인치 컬러 CMOS	1/2 인치 흑백 CMOS
	셔터 기능	내장 조명 점등시 1 / 250 ~ 1 / 60000s 내장 조명 소등시 1 / 1 ~ 1 / 4155s	1 / 1 ~ 1 / 4155s
	처리 분해능	928 × 828	1280 × 10 ² 4
	부분 캡처 기능	있음 (수평 및 수직)
	이미지 표시	확대 / 축소 / 확대 맞는 180 ° 회전
	렌즈 마운트	-	C 마운트
조명	조명 점등 방식	펄스 점등	-
조명	조명 색상	백색	-
데이터 로깅 기능	측정 결과의 기록	센서 본체 : 1000 건 (터치 파인더 사용시 SD 카드의 용량이 허락하는 한 저장 가능)
데이터 로깅 기능	이미지 로깅	센서 본체 : 20 (터치 파인더 사용시 SD 카드의 용량이 허락하는 한 저장 가능)
보조 기능		통계 데이터 테스트 계측, I / O 모니터 암호 기능 시뮬레이션 소프트웨어, 센서 에러 이력 보정 연산 (사칙 연산 계산 함수, 삼각 함수, 논리 함수)
측정 트리거		외부 트리거 (단발 연속) 통신 트리거 (이더넷 무수 순 (TCP) 이더넷 무 순서 (UDP) 이더넷 무 순서 (FINS / TCP), EtherNet / IP, PLC 링크, PROFINET)
입출력 사양	입력 신호	7 개 · 단발 계측 입력 (TRIG) · 제어 명령 입력 (IN0 ~ 5)
	출력 신호	3 개 · 제어 출력 (BUSY) · 종합 판정 출력 (OR) · 에러 출력 (ERROR) ※ 출력 신호 3 개 (OUT0 ~ 2) 각 검사 항목의 개별 판정 및 화상 입력 허용 출력 (READY), 외부 조명 타이밍 출력 (STGOUT)에 할당을 변경할 수 있습니다.
	이더넷 사양	100BASE-TX / 10BASE-T
	통신 기능	이더넷 무수 순 (TCP) 이더넷 무 순서 (UDP) 이더넷 무 순서 (FINS / TCP), EtherNet / IP, PLC 링크 PROFINET
	I / O 확장	센서 데이터 유닛 (형태 FQ-SDU1 □) 접속에 의해 허용 입력 11 점, 출력 24 점
	RS-232C	센서 데이터 유닛 (형태 FQ-SDU2 □) 연결을 통해 가능 입력 8 점, 출력 7 점
정격	전원 전압	DC21.6V ~ 26.4V (리플 포함)
정격	소비 전류	2.4A 이하	0.3A 이하
耐環 경계 성	주위 온도 범위	동작시 : 0 ~ + 40 ℃, 보존시 : -25 ~ + 65 ℃ (단, 결빙 및 결로하지 않을 것)
	주위 습도 범위	동작시, 보존시 : 각 35 ~ 85 % RH (단, 결로하지 않을 것)
	주위 환경	부식성 가스가 없을 것
	진동 (내구)	10 ~ 150Hz 편 진폭 0.35mm X / Y / Z 방향 각 8 분 10 회
	충격 (내구성)	150m / s ²　6 방향 (상하 · 좌우 · 전후) 각 3 회
	보호 구조	IEC60529 규격 IP67 (단, 편광 필터 부착 먼트 장착시 및 커넥터 캡 제거시는 제외)	IEC60529 규격 IP40
재질		센서 : PBT, PC, SUS 부착 브래킷 : PBT 편광 필터 어태치먼트 : PBT, PC 이더넷 커넥터 : 내유성 비닐 혼합물 I / O 커넥터 : 무연 내열 PVC	커버 : 아연 도금 강판 t0.6 케이스 : 알루미늄 다이 캐스트 합금 　　　　(ADC-12) 설치 받침대 : 폴리 카보 ABS
질량		좁은 시야 · 중 시각 타입 : 약 160g 광 시야 타입 : 약 150g	약 160g (받침대 없음) 약 185g (받침대 있음)
부속품		설치용 브래킷 (형태 FQ-XL) × 1, 편광 필터 부착 (형태 FQ-XF1) × 1, 취급 설명서, SYSMAC 회원 등록 시트	설치 받침대 (형태 FQ-XLC) × 1, 나사 (M3 × 8mm) × 4, 설명서, SYSMAC 회원 등록 시트
LED 클래스		위험 그룹 2 (IEC62471)	-
대응 규격		EC 지침 2004 / 108 / EC, EN 규격 (유럽 규격) EN61326-1

* 1. 읽기 대상 문자는 문자 인식 센서 형 FQ2-CH와 동일합니다.
* 2. 읽기 대상 코드는 멀티 코드 리더 형 FQ-CR1과 같습니다.
* 3. 읽기 대상 코드는 2 차원 코드 리더 형 FQ-CR2과 같습니다.
* 4 설정하여 메모리의 제약 때문에 등록 가능한 장면 수가 줄어들 수 있습니다.

센서 [ID 모델 FQ2-CH, FQ-CR1 / CR2 시리즈]

항목		문자 인식 센서	멀티 코드 리더	2 차원 코드 리더
형식	NPN 타입	FQ2-CH10 □□□□ -M	FQ-CR10 □□□□ -M	FQ-CR20 □□□□ -M
형식	PNP 타입	FQ2-CH15 □□□□ -M	FQ-CR15 □□□□ -M	FQ-CR25 □□□□ -M
시야		라인업을 참조하십시오. (시각 공차는 ± 10 % 이내)
설치 거리		라인업을 참조하십시오. (시각 공차는 ± 10 % 이내)
주요 기능	검사 항목	문자 인식 　인식 가능한 문자 　　알파벳 A ~ Z　　　와 숫자 0 ~ 9 　　· 기호 '- : / 　인식 가능 문자 　　* 세로 : 최대 4 행까지 　　* 가로 : 최대 32 자까지 사전 정의	2 차원 코드 (Data Matrix (EC200), QR Code, MicroQR Code, PDF417, MicroPDF417, GS1-DataMatrix)	2 차원 코드 (Data Matrix (EC200), QR Code)
	검사 항목		바코드 (JAN / EAN / UPC, Code39, Codabar (NW-7), ITF (Interleaved 2 of 5), Code 93, Code128 / GS1-128, GS1 DataBar * (Truncated, Stacked, Omni-directional, Stacked Omni- directional, Limited, Expanded, Expanded Stacked) Pharmacode, GS1-128 Composite Code (CC-A CC-B CC-C))	2 차원 코드 (Data Matrix (EC200), QR Code)
	전처리 기능	평활화 미만, 평활화 강, 팽윤, 수축, 메디안 에지 추출, 수평 에지 추출, 수직 에지 추출, 에지 강조, 배경 컷	없음	필터 기능 (스무딩 팽창, 수축, 메디안), 오류 정정 위치 표시
	조합 기능	있음	있음	없음
	재시도 기능	간단한 재시도 밝기 변화 재시도, 장면 전환 재시도 레벨 트리거 재시도	없음	간단한 재시도, 밝기 변화 재시도, 장면 전환 재시도 레벨 트리거 재시도
	동시에 검사 할 수	32
	위치 어긋남 수정	있음 (360 ° 회전 위치 수정, 엣지 위치 수정 선형 왜곡 보정)	있음 (회전 없음 위치 수정)	없음
	장면 수	32
사진 촬영	이미지 처리 방식	흑백
	이미지 필터	하이 다이나믹 레인지 기능 (HDR), 편광 필터 (부착물), 밝기 보정	하이 다이나믹 레인지 기능 (HDR), 편광 필터 (부착물)
	이미지 소자	1/3 인치 흑백 CMOS
	셔터 기능	내장 조명 점등시 1 / 250 ~ 1 / 50000s 내장 조명 소등시 1 / 1 ~ 1 / 50000s	1 / 250 ~ 1 / 30000s	1 / 250 ~ 1 / 32258s
	처리 분해능	752 × 480
	부분 캡처 기능	있음 (수평)
	이미지 표시	확대 / 축소 / 확대 맞는 180 ° 회전	확대 / 축소 / 확대 맞는
조명	조명 점등 방식	펄스 점등
조명	조명 색상	백색
데이터 로깅 기능	측정 결과의 기록	센서 본체 : 1000 건 (터치 파인더 사용시 SD 카드의 용량이 허락하는 한 저장 가능)
데이터 로깅 기능	이미지 로깅	센서 본체 : 20 (터치 파인더 사용시 SD 카드의 용량이 허락하는 한 저장 가능)
보조 기능		통계 데이터 테스트 계측, I / O 모니터, 암호 기능, 시뮬레이션 소프트웨어 센서 오류 기록, 연산 (사칙 연산 계산 함수, 삼각 함수, 논리 함수)		-
측정 트리거		외부 트리거 (단발 연속) 통신 트리거 (이더넷 무수 순 (TCP) 이더넷 무 순서 (UDP) 이더넷 무 순서 (FINS / TCP), EtherNet / IP, PLC 링크, PROFINET)	외부 트리거 (단발 연속) 통신 트리거 (이더넷 무수 순 (TCP))
입출력 사양	입력 신호	7 개 · 단발 계측 입력 (TRIG) · 제어 명령 입력 (IN0 ~ 5)
	출력 신호	3 개 · 제어 출력 (BUSY) · 종합 판정 출력 (OR) · 에러 출력 (ERROR) ※ 출력 신호 3 개 (OUT0 ~ 2)는 각 검사 항목의 개별 판정 및 화상 입력 허용 출력 (READY), 외부 조명 타이밍 출력 (STGOUT)에 할당을 변경할 수 있습니다.	3 개 · 제어 출력 (BUSY) · 종합 판정 출력 (OR) · 에러 출력 (ERROR) ※ 출력 신호 3 개 (OUT0 ~ 2) 각 검사 항목의 개별 판정에 할당을 변경할 수 있습니다.
	이더넷 사양	100BASE-TX / 10BASE-T
	통신 기능	이더넷 무수 순 (TCP), 이더넷 무 순서 (UDP), 이더넷 무 순서 (FINS / TCP), EtherNet / IP, PLC 링크 PROFINET	이더넷 무수 순 (TCP)
	I / O 확장	센서 데이터 유닛 (형태 FQ-SDU1 □) 접속에 의해 허용　 입력 11 점, 출력 24 점	-
	RS-232C	센서 데이터 유닛 (형태 FQ-SDU2 □) 연결을 통해 가능 입력 8 점, 출력 7 점	-
정격	전원 전압	DC21.6V ~ 26.4V (리플 포함)
정격	소비 전류	2.4A 이하
내 환경성	주위 온도 범위	동작시 : 0 ~ + 40 ℃, 보존시 : -25 ~ + 65 ℃ (단, 결빙 및 결로하지 않을 것)	동작시 : 0 ~ + 50 ℃, 보존시 : -25 ~ + 65 ℃ (단, 결빙 및 결로하지 않을 것)
	주위 습도 범위	동작시, 보존시 : 각 35 ~ 85 % RH (단, 결로하지 않을 것)
	주위 환경	부식성 가스가 없을 것
	진동 (내구)	10 ~ 150Hz 편 진폭 0.35mm X / Y / Z 방향 각 8 분 10 회
	충격 (내구성)	150m / s ²　6 방향 (상하 · 좌우 · 전후) 각 3 회
	보호 구조	IEC60529 규격 IP67 (단, 편광 필터 어태치먼트 장착시 및 커넥터 캡 제거시는 제외)
재질		센서 : PBT, PC, SUS 부착 브래킷 : PBT 편광 필터 어태치먼트 : PBT, PC 이더넷 커넥터 : 내유성 비닐 혼합물 I / O 커넥터 : 무연 내열 PVC
질량		좁은 시야 · 중 시각 타입 : 약 160g 광 시야 타입 : 약 150g
부속품		설치용 브래킷 (형태 FQ-XL) × 1, 편광 필터 부착 (형태 FQ-XF1) × 1, 취급 설명서, SYSMAC 회원 등록 시트
LED 클래스		위험 그룹 2 (IEC62471)
대응 규격		EC 지침 2004 / 108 / EC, EN 규격 (유럽 규격) EN61326-1

터치 파인더

종류			DC 전원 유형	DC / AC / 배터리 공용 타입
형식			FQ2-D30	FQ2-D31
연결 가능한 센서 대수			인식 (센서 스위치) 최대 수 : 32 대, 모니터 표시 할 수있는 최대 개수 : 8 개
주요 기능	계측 화면의 표시 종류		최신 결과 표시, 최신 NG 표시, 트렌드 모니터, 히스토그램
	표시 할 이미지의 종류		스루 화상, 프리즈 이미지 확대 이미지 축소 이미지
	데이터 로깅		측정 결과, 측정 이미지
	보기 메뉴 언어		일본어, 영어, 독일어, 프랑스어, 이탈리아어, 스페인어, 중국어 (번체), 중국어 (간체), 한국어
표시	LCD 모니터	표시 장치	3.5 인치 TFT 컬러 LCD
		화소 수	320 × 240 픽셀
		색상	16,777,216 색
	백 라이트	*수명 1**	50,000 시간 (25 ℃)
		밝기 조정	밝기 조정 기능 있음
		자동 꺼짐 기능	있음 (설정 시간 변경 기능)
조작 인터페이스 페이스	터치 스크린	방식	저항 막 방식
조작 인터페이스 페이스	터치 스크린	*수명 2**	1,000,000 회
외부 인터 페이스	이더넷		100BASE-TX / 10BASE-T
외부 인터 페이스	SD 카드		SDHC 규격 Class4 이상 권장
정격	전원 전압		DC 전원 연결시 : DC21.6V ~ 26.4V 　　　　　　　　　　(리플 포함)	DC 전원 연결시 : DC21.6V ~ 26.4V 　　　　　　　　　　 (리플 포함) AC 어댑터 형 FQ-AC □ (시노 아메리칸 재팬 (주) 제) 연결시 : AC100V ~ 240V, 50Hz / 60Hz 배터리 연결시 : 배터리 팩　 모양 FQ -BAT1 (1 셀 3.7V)
	배터리 연속 사용 가능 시간 * 3		-	1.5 시간
	소비 전류		DC 전원 연결시 : 0.2A 이하	DC 전원 연결시 : 0.2A 이하 배터리 충전시 : 0.4A 이하
내 환경성	주위 온도 범위		동작시 : 0 ~ + 50 ℃ 보존시 : -25 ~ + 65 ℃ (단, 결빙 및 결로하지 않을 것)	동작시 : DIN 고정 / 판넬 고정 사용시 0 ~ + 50 ℃ 　　　　　　배터리 사용시 0 ~ + 40 ℃ 보존시 : -25 ~ + 65 ℃ (단, 결빙 및 결로하지 않을 것)
	주위 습도 범위		동작시, 보존시 : 각 35 ~ 85 % RH (단, 결로하지 않을 것)
	주위 환경		부식성 가스가 없을 것
	진동 (내구)		10 ~ 150Hz 편 진폭 0.35mm X / Y / Z 방향 각 8 분 10 회
	충격 (내구성)		150m / s ²　6 방향 (상하 · 좌우 · 전후) 각 3 회
	보호 구조		IEC60529 규격 IP20 (SD 카드 커버, 커넥터 캡 또는 장치를 설치 한 경우)
질량			약 270g (배터리 + 핸디 스트랩 비 장착시)
재질			케이스 : ABS
부속품			터치 펜 (형태 FQ-XT), 취급 설명서

* 1. 상온 상습에서 휘도가 반감 할 때까지의 기준 시간이며 보증 값은 아닙니다. 백라이트 수명은 주위의 온도와 습도에 따라 크게 변화합니다.
　　　저온, 고온에서는 수명이 짧아집니다.
* 2. 기준 시간이며 보증 값은 아닙니다. 사용 조건에 따라 변화합니다.
* 3. 기준 시간이며 보증 값은 아닙니다. 사용 환경, 사용 조건 등에 따라 변화합니다.

센서 데이터 유닛 (형태 FQ2-S3 / S4 / CH 시리즈 만 접속 가능)

항목			병렬 인터페이스	RS-232C 인터페이스
형식	NPN		FQ-SDU10	FQ-SDU20
형식	PNP		FQ-SDU15	FQ-SDU25
입출력 사양	병렬 입출력	커넥터 1	출력 16 점 (D0-15)	입력 6 점 (IN0-5)
	병렬 입출력	커넥터 2	입력 11 점 (TRIG, RESET, IN0-7, DSA) 출력 8 점 (GATE, ACK, RUN, BUSY, OR ERROR, STGOUT, SHTOUT)	입력 2 점 (TRIG, RESET) 출력 7 점 (ACK, RUN, BUSY, OR, ERROR STGOUT, SHTOUT)
	RS-232C		조치	1CH 최대 115,200bps
	센서 인터페이스		FQ2-S3 / S4 / CH 연결 (FQ-WU □□□로 연결) : 각자 ※ 센서 연결 수 : 1
정격	전원 전압		DC21.6V ~ 26.4V (리플 포함)
	절연 저항		DC 외부 단자와 케이스 간 : 0.5MΩ 이상 (DC250V 메가에서)
	소비 전류		2.5A 이하 (형태 FQ2-S □□□□□□ - □□□ 십자형 FQ-SDU □□ 모양 FQ2-CH1 □□□□□ -M 십자형 FQ-SDU □□) 0.4A 이하 (형태 FQ2 -S □□ - □□□ 십자형 FQ-SDU □□) 0.1A 이하 (형태 FQ-SDU □□ 단체)
耐環 경계 성	주위 온도 범위		동작시 : 0 ~ + 50 ℃, 보존시 : -25 ~ + 65 ℃ (단, 결빙 및 결로하지 않을 것)
	주위 습도 범위		동작시, 보존시 : 각 35 ~ 85 % RH (단, 결로하지 않을 것)
	주위 환경		부식성 가스가 없을 것
	진동 (내구)		10 ~ 150Hz 편 진폭 0.35mm X / Y / Z 방향 각 8 분 10 회
	충격 (내구성)		150m / s ²　6 방향 (상하 · 좌우 · 전후) 각 3 회
	보호 구조		IEC60529 규격 IP20
재질			케이스 : PC + ABS, PC
질량			약 150g
부속품			설명서

배터리

형식	FQ-BAT1
배터리 종류	리튬 이온 전지
공칭 용량	1800mAh
정격 전압	3.7V
주위 온도 범위	동작시 : 0 ~ + 40 ℃ 보존시 : -25 ~ + 65 ℃ (단, 결빙 및 결로하지 않을 것)
주위 습도 범위	동작시, 보존시 : 각 35 ~ 85 % RH (단, 결로하지 않을 것)
충전 방법	터치 파인더 (형태 FQ2-D31)에 장착하여 충전. AC 어댑터 (형태 FQ-AC1)가 필요
*충전 시간 1**	2 시간
*사용 시간 1**	1.5 시간
*배터리 팩 수명 2**	충 방전 300 회
질량	50g 이하

* 1. 기준 시간이며 보증 값은 아닙니다. 사용 상태에 따라 변화합니다.
* 2 배터리 용량이 60 % 이하로 기준 시간이며 보증 값은 아닙니다. 사용 환경 조건에 따라 변화합니다.

TouchFinder for PC

TouchFinder for PC 도구를 사용하기 위해서는 다음 조건을 충족 PC가 필요합니다.

OS	Microsoft Windows XP Home Edition / Professional SP2 이상 (32bit 버전) Microsoft Windows 7 Home Premium 이상 (32bit 버전 / 64bit 버전)
CPU	Core2Duo 1.06GHz 상당 이상
RAM	1GB 이상
HDD	500MB 이상의 여유 공간 * 1
모니터	1024 × 768 이상

* 1. 별도 로깅을위한 공간이 필요합니다

Windows는 미국 Microsoft Corporation의 미국, 일본 및 기타 국가에서 등록 상표 또는 상표입니다.
기타 기재되어있는 회사 명 및 제품명 등에 대해서는 각사의 상표 또는 등록 상표입니다.

Dimensions

(단위: mm)

Sensor

일체형 타입

좁은 시야 타입
FQ2-S □□□ 10F- □□□
FQ2-CH □□□ 10F-M
FQ-CR □□□ 10F-M

중 시각 타입
FQ2-S □□□ 50F- □□□
FQ2-CH □□□ 50F-M
FQ-CR □□□ 50F-M

광 시야 타입
FQ2-S □□ 100 □ - □□□
FQ2-CH □□ 100 □ -M
FQ-CR □□ 100 □ -M

C 마운트 타입
FQ2-S3[]-13[]
FQ2-S4[]-13[]

* The shape of opposite side similar.

Mounting Base FQ-XLC (센서 동봉)

터치 파인더

FQ2-D30/-D31

Note: Provided with FQ2-D31 only.

센서 데이터 유니트

FQ-SDU10/-SDU15

FQ-SDU20/-SDU25

FQ2 시리즈

회원메뉴

쇼핑몰 검색

FQ2 시리즈 요약정보 및 구매

상품 상세설명

버전 업 속보

스마트 카메라를 더 편리하게.

이미지와 텍스트를 더 크게 볼 수 있습니다!

시뮬레이터를 이용한 오프라인 검증에서 출시 리드 타임 다운 타임을 더 단축 할 수 있습니다.

손바닥 크기의 이미지 센서

필요한 장비를 꽉 응축

IP67의 방수

내 굴곡 케이블

스마트 클릭 커넥터

그래서 디자인도 설치도 스피디

쉽게 "선정"

쉽게 "설치"

쉽게 "추가"[32 대]

[충실한 메뉴 : 화상 검사] 검사 및 위치 측정을 쉽게 수행 할 수 있습니다.

외관 검사

부품의 위치 결정

상위 이미지 센서에서 베스트 셀러 검사 아이템을 이식

검색

형상 서치 Ⅲ

검색

민감한 검색

에지 측정

에지 개수

에지 위치

가장자리 폭

면적 측정 색상 측정 상처 얼룩

라벨

색 공간

색상 평균 · 편차

유틸리티

360 ° 회전 위치 차이 수정

이미지 필터

교정

[충실한 메뉴 : OCR] 사전 등록없이 점점 읽을 새로운 방식의 OCR

날짜 비교

문자 조합과 라벨 차이 검사

사전 내장형 OCR

문자 인식

일상적인 운영에 도움이되는 유틸리티

조합 기능

캘린더 기능

사용자 정의 사전 등록

이미지 · 읽기 이력 로깅

경계 수정

[충실한 메뉴 : 코드 리더] 종이 라벨에서 직접 마킹까지 15 종류의 코드를 읽기

코드와 문자의 조합

직접 마킹 코드 읽기

인쇄 품질 검증 기능

필터 기능

<필터 조합 예>

재시도 기능

1 같은 조건으로 지정된 횟수 재시도

2 외부 트리거 입력시 재시도

3 셔터 스피드를 바꾸고 재시도

4 여러 읽기 조건을 바꾸어 재시도

[다채로운] 장비 환경에 맞는 라인업

센서

일체형 타입 색상 [흑백]

틈없는 시각 변화

좁은 공간에 딱 광각 유형

C 마운트 타입 색상 [흑백]

조명의 조합 예

통신 인터페이스

PLC 링크

FINS

EtherNet / IP ™

I / O 확장 유닛

RS-232C 통신 장치

조작 인터페이스

센서

검사 모델

FQ2-S1 시리즈 [단 기능 유형]

FQ2-S2 시리즈 [표준 타입]

FQ2-S3 시리즈 [고해상도 유형]

검사 · ID 모델

C 마운트 타입
FQ2-S3[]-13[]
FQ2-S4[]-13[]
