(주)다성에프에이

FZ4 시리즈 요약정보 및 구매

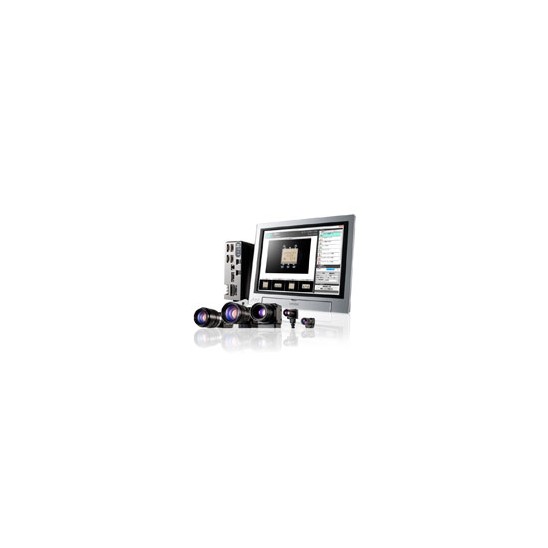

FZ4

▶ 클래스 최고 속도 쿼드 프로세싱
▶ 탐색력의 혁신
▶ 신알고리즘 형상 검색 II

※ FZ-LEH75/100은 2013년 3월, FZ4-(H)75ㅁ(-10)/-(H)70ㅁ(-10)은 2015년 3월, FZ4-1100(-10)/-1105(-10)/-1150(-10)/-1155(-10), FZ4-600 (-10)/-605(-10)/-650(-10)/-655 (-10), FZ4-L350(-10)/-L355(-10)는 2015년 10월, FZ-VS/-VSL/-VSB/-VSLB/-VS2는 2015년 11월, FZ4-H65□(-10) / -H115□(-10)는 2016년 9월, FZ4-H60 □ (-10) / H110 □ (-10) FJ-H300 □ (-10)는 2018년 3월 생산 종료
자세한 사항은 생산중지/추천대체상품가이드를 참조하시기 바랍니다.

제조사	OMRON
판매가격	전화문의
배송비결제	주문시 결제

상품의 재고가 부족하여 구매할 수 없습니다.

카달로그

이전상품 이미지 처리 시스템 다음 상품 리얼 컬러 시각센서

상품 상세설명

Features

고속성

【클래스 최고 속도】쿼드 프로세싱

싱글 프로세싱에서 듀얼 프로세싱으로, FZ4는 한층 더 나은 고속의 처리를 실현하기 위해 멀티 코어·멀티 스레드에 의한 쿼드 프로세싱으로 진화했습니다. 처리 플로우의 병렬성을 자동으로 산출하고, CPU의 부하 상태에 따라 최적 태스크를 배분하여 클래스 최고 속도 처리를 실현하고 있습니다. 또 빠르게 진화하는 Intel(R) 의 CPU를 탑재하여 CPU에 맞춘 독자적인 소프트 구조로, 성능을 최대로 높였습니다.

4개의 병렬처리

쿼드 프로세싱에 특화된 소프트가 최고 속도가 되는 처리를 자동으로 판단.

고부하가 되는 고화소 카메라나 서치 처리에서도 최고의 고속성을 실현합니다.

쿼드 처리의 고속화 사례

화상 입력으로부터 결과 출력까지의 총 처리 시간이 짧아지도록 플로우에 맞추고, 최적화된 처리 방법을 자동으로 판단해, 병렬로 처리합니다.

500만 화소의 고해상도 화상을 고속 처리

처리 속도는 기존의 2배

멀티 코어를 탑재하여, 단일 처리에서도 분배된 프로세싱에 의해 고속화.

해상도가 높은 만큼 그 효과도 분명합니다

택트 타임을 연장시키지 않고, 품질 향상

택트 타임 우선을 위해서 포기하고 있던 고해상도·리얼 칼라 화상에도 택트 타임의 영향을 억제해 실현 가능.

색, 해상도의 양면의 품질 향상에 공헌합니다.

멀티 인풋 기능 선행 촬영·검사는 병렬로 한층 더 고속으로【고속 연사 최대 32매*】

계측 처리에 사용하는 메인 메모리와는 별도로, 카메라 화상을 저축해 두는 화상 버퍼를 각 카메라 마다 탑재. 이로 인해 메인 메모리가 계측 처리중 이라도 카메라 화상을 최대 32매 연속 수납이 가능합니다.

종래 방식과 멀티 인풋 방식의 차이

전자 부품의 인자 검사

정확성

【최강 검출×클래스 최고 속도】탐색력의 혁신. 형상 서치 Ⅱ

화상 센싱의 베이스는 대상을 찾아내는 기술입니다. FZ4는 윤곽 정보에 착안한 신처리항목 「형상 서치 II」를 탑재했습니다. 겹쳐지거나, 기울어짐, 변형 등의 악조건에서도 대상을 인식할 수 있는 정확성, 고해상도 화상에서도 스피드하게 처리할 수 있는 고속성을 양립하고 있습니다.

고속성의 추구

360° 회전, 고해상도에서도 초고속 처리

기존의 서치 처리의 경우 회전 워크 대응이나 화소수 증가에 따라 처리 시간이 증가하였습니다. 형상 서치Ⅱ의 경우, 360° 회전 및 화소수가 증가해도 대폭적인 처리 시간의 지연은 발생하지 않고 생산 택트의 향상이나, 추가 검사에 의한 검사 품질의 향상을 기대할 수 있습니다..

안정성의 추구

업계 최고 레벨의 위치 정밀도를 실현

워크의 대략적 위치와 자세를 구한 후, 엣지 지점의 위치 정보를 기초로 정밀한 위치와 형상을 추정합니다. 화소의 농도 정보가 아닌, 엣지 지점의 위치 정보를 이용하므로 일반적 서치에 비해 고정밀도로 위치를 검출할 수 있습니다.

최적 설정의 추구

검출 성능, 고속성, 안정성의 동시 실현을 위해 설정 파라메터를 세세하게 할당할 필요가 없습니다. 곧바로 최적 설정을 실시할 수 있어 성능의 할당 공정수나 개인에 의한 설정 오차를 최소로 할 수 있습니다.

usability［설계 유틸리티］

다기능을 심플하게

프로그램 없는 설계, 현장 작업자에게 편리한 오리지널 메뉴, 그리고 터치 판넬.

길고 복잡한 처리 플로우를 누구라도 간단하게 조작 설정할 수 있습니다.

프로그램레스의 플로우 메뉴로 스피디한 설계

터치 조작을 직감적으로

타블로이드형 단말기의 보급으로 알 수있듯, 화면상에서 기능이나 검사 장소를 다이렉트로 터치하는 조작은, 직감적인 이미지화가 가능하므로 효율 향상으로 연결됩니다. FZ시리즈의 터치 조작의 메뉴는, 설계 시 뿐만 아니라, 평소 운용에 필요한 기능만을 조작하는 현장의 작업자에게도 호평을 받고 있습니다.

주변기기와 seamless 통신

PLC, PC, 액츄에이터 등 다양한 외부 기기와 seamless 링크를 실현.

상위 기기와의 고속 통신으로 운용 관리의 폭을 확대합니다.

기동을 용이하게 하고, 운용·관리의 폭을 확대

PLC 링크

래더 프로그램 작성을 경감

범용 시리얼, 범용 Ethernet 통신에는 래더 프로그램 작성 공정수를 큰 폭으로 삭감하고, 설계 효율을 높이는 PLC 링크를 탑재하고 있습니다.

EtherNet/IP

대용량 데이터를 고속으로 통신

세계의 공장 통신 시스템에 넓게 사용되고 있는 EtherNet/IP통신 기능을 탑재했습니다. 당사 PLC를 비롯해 각 사의 EtherNet/IP대응 기기와 간단하게 접속할 수 있어 고속 통신이 가능합니다.

통신 모니터 체크

기동, 통신 트러블 대응이 스무즈하게

통신이 올바르게 확립되어 있는지, 배선이 올바르게 되어 있는지의 체크는 모니터 기능이 편리합니다. 기동의 확인이나 통신 트러블 시의 해석을 매끄럽게 진행할 수 있습니다.

I/O 모니터

시리얼 통신 검사

온라인에서도 오프라인에서도 최고 운용을 실현

네트워크 경유로, HDD나 PC를 연결하면 운용 폭이 한층 더 넓어집니다. 계측 화상을 장기간 로깅 하거나 가동 중의 시각 센서를 멈추지 않고 도 PC로 검증·조정할 수 있습니다.

설정 조건을 CSV화

CSV 파일로, 파라메터의 설정 상황을 알기 쉬운 일람으로 확인할 수 있습니다. 파라메터의 일괄 변경도 용이합니다. 또, 기본 설정을 보존해 두면, 오조작에 의한 설정 변경 장소도 차분 비교로 간단하게 추출할 수 있습니다. 게다가 메일로 CSV 파일을 송신해, 시각 센서에 업로드하면, 트러블 발생 시에도 원격지에서 조정을 용이하게 할 수 있습니다.

떨어져있는 센서를 정리해 감시＆조정【리모트 오퍼레이션】

여러대의 FZ4의 상황 확인이나 설정 조정을, 1대의 PC로 정리해 실시할 수 있습니다.

기동 시의 카메라 화상의 조정이나 테스트 조정 결과 반영을 효율적으로 실시할 수 있습니다.

테스트 계측에 도움이 되는 편리한 기능

연속 테스트 계측 기능

설정 내용을 검증할 때 , 보다 많은 화상으로 검증하는 것이 필요합니다. FZ4라면 화상 점수가 수백장이 되더라도, 1번의 클릭으로 연속 계측할 수 있습니다.

그래프로 지속적인 수치 결과를 보기

판정 감시 기능

NG발생시에 자동적으로 연속 계측을 정지할 수 있습니다. 정지 후에는 그 자리에서 다음 대처를 선택할 수 있으므로 효율적으로 테스트 검증할 수 있습니다.

결함이 생기면 수치는 자동적으로 정지됩니다.
-> 다음 행동 선택하기

작업자가 사용하기 쉬운 화면으로 변경

검사의 내용이나 현장의 환경에 맞춰 운전 화면을 간단하게 조정 할 수 있습니다. 현장에서의 오조작이나 뜻밖의 설비 정지를 방지하는 것은 물론, 갑작스러운 상황 발생에 즉시 대응할 수 있는 커스텀 기능이 있습니다.

메세지 언어의 변환

〈일본어·영어·중국어〉

일본어로 설정한 후, 표시 메세지를 영어, 중국어로 변환할 수 있습니다. 해외에서 사용하는 경우에도, 작업자가 작업하기 쉬운 언어로 표시할 수 있습니다.

【NEW】유저 데이터

검사 기준치의 관리나 검사 결과의 통계에 최적

계측 플로우로 정수나 변수로서 취급할 수 있는 씬 그룹 내의, 공통 데이터가 새로운 기능으로 더해졌습니다. 이것으로 기준 설정값의 운용이나 조건 분기 플래그, 카운터로서의 사용 등, 계측 플로우의 활용 방법이 크게 넓어졌습니다.

사용 방법

플로우에 유저 데이터의 처리 항목을 설정만 하면 됩니다.

유저 데이터로서 설정되어 있는 데이터를 복수 씬에 공통의 정수, 변수로서 이용할 수 있습니다.

쿼드 프로세싱의 활용

1 컨트롤러로 2대분의 검사를 실시

생산 라인을 멈추지 않고 확인 조정

계측중에도 화상을 완전 보존

【NEW】 화상 보존을 한층 더 편리하게

NG발생의 원인 해명이나 계측 결과의 기록 등, 운용 해석에 도움이 되는 계측 화상의 보존이, 더욱 편리하게 되었습니다. 설정의 효율화는 물론, 제품 비율 개선에도 도움이 됩니다.

JPEG, BMP 포맷으로 다이렉트 보존

PC에 저장하여 일반적인 뷰어로 열람, 보고서의 첨부를

간단하게 할 수 있습니다. 또 BMP 파일은 FZ4 본체에서 재계측이 가능합니다
.

화상의 보존 영역을 한정

파일 사이즈를 컴팩트하게 할 수 있어 보다 많은 화상 파일을 로깅 계속 할 수 있습니다.

필터 후의 화상/전의 화상 어느 쪽이든 보존 가능

실제로 계측한 필터 후의 화상과 카메라로 얻은 화상의 양쪽 모두를 보존할 수 있습니다. NG발생시 화상 입력에 문제가 있었는지, 필터 설정에 문제가 있었는지를 파악할 수 있습니다.

Lineup

FZ4시리즈

항목

HG
처리

항목

탑재

카메라 대수

출력

형식

비고

FZ4시리즈

컨트롤러

Quad프로세싱

고속

콘트롤러

액정 일체 타입

○

2카메라

타입

NPN

◎

FZ4-H1100

터치 펜 부속

PNP

FZ4-H1105

4카메라

타입

NPN

FZ4-H1100-10

PNP

FZ4-H1105-10

BOX 타입

2카메라

타입

NPN

◎

FZ4-H1150

PNP

FZ4-H1155

4카메라

타입

NPN

FZ4-H1150-10

PNP

FZ4-H1155-10

액정 일체 타입

2카메라

타입

NPN

◎

FZ4-1100

터치 펜 부속

PNP

◎

FZ4-1105

4카메라

타입

NPN

◎

FZ4-1100-10

PNP

FZ4-1105-10

BOX 타입

2카메라

타입

NPN

◎

FZ4-1150

PNP

◎

FZ4-1155

4카메라

타입

NPN

◎

FZ4-1150-10

PNP

FZ4-1155-10

고속

컨트롤러

액정 일체 타입

○

2카메라

타입

NPN

FZ4-H700

터치 펜 부속

PNP

FZ4-H705

4카메라

타입

NPN

FZ4-H700-10

PNP

FZ4-H705-10

BOX 타입

2카메라

타입

NPN

FZ4-H750

PNP

FZ4-H755

4카메라

타입

NPN

FZ4-H750-10

PNP

FZ4-H755-10

액정 일체 타입

2카메라

타입

NPN

FZ4-700

터치 펜 부속

PNP

FZ4-705

4카메라

타입

NPN

FZ4-700-10

PNP

FZ4-705-10

BOX 타입

2카메라

타입

NPN

FZ4-750

PNP

FZ4-755

4카메라

타입

NPN

FZ4-750-10

PNP

FZ4-755-10

표준

콘트롤러

액정 일체 타입

○

2카메라

타입

NPN

◎

FZ4-H600

터치 펜 부속

PNP

FZ4-H605

4카메라

타입

NPN

FZ4-H600-10

PNP

FZ4-H605-10

BOX 타입

2카메라

타입

NPN

◎

FZ4-H650

PNP

FZ4-H655

4카메라

타입

NPN

FZ4-H650-10

PNP

FZ4-H655-10

액정 일체 타입

2카메라

타입

NPN

◎

FZ4-600

터치 펜 부속

PNP

◎

FZ4-605

4카메라

타입

NPN

◎

FZ4-600-10

PNP

◎

FZ4-605-10

BOX 타입

2카메라

타입

NPN

◎

FZ4-650

PNP

◎

FZ4-655

4카메라

타입

NPN

◎

FZ4-650-10

PNP

◎

FZ4-655-10

Lite
컨트롤러

BOX 타입

2카메라

타입

NPN

◎

FZ4-L350

PNP

◎

FZ4-L355

4카메라

타입

NPN

◎

FZ4-L350-10

PNP

◎

FZ4-L355-10

항목

상세

형식

비고

카

메

라

디지털

카메라

(단품)

500만 화소

칼라

◎

FZ-SC5M2

렌즈가 필요

흑백

◎

FZ-S5M2

200만 화소

칼라

◎

FZ-SC2M

흑백

◎

FZ-S2M

30만 화소

칼라

◎

FZ-SC

흑백

◎

FZ-S

하이

스피드

카메라

(단품)

30만 화소

칼라

FZ-SHC

흑백

FZ-SH

소형

디지털

카메라

(단품)

30만 화소
플랫 타입

칼라

◎

FZ-SFC

소형 카메라 렌즈가 필요

흑백

◎

FZ-SF

30만 화소
펜 타입

칼라

◎

FZ-SPC

흑백

◎

FZ-SP

인텔리

전트

컴팩트

카메라

협시야

타입

칼라

◎

FZ-SQ010F

카메라＋
렌즈（매뉴얼 포커스）
＋고휘도 조명

표준
타입

칼라

◎

FZ-SQ050F

광시야
타입
（원거리）

칼라

◎

FZ-SQ100F

광시야
타입
(근거리)

칼라

◎

FZ-SQ100N

인텔리

전트

카메라

광시야
타입

칼라

FZ-SLC100

카메라+
줌・오토 포커스 렌즈
+인텔리전트 조명

협시야
타입

칼라

FZ-SLC15

광시야
타입

칼라

FZ-SZC100

카메라+
줌・오토 포커스 렌즈

협시야
타입

칼라

FZ-SZC15

카

메

라

주

변

기

CCTV렌즈

◎

3Z4S-LE시리즈

접사 링

저 디스토션 렌즈

◎

FZ-LEH5/LEH8/
LEH12/LEH16/LEH25/
LEH35/LEH50/LEH75/
LEH100

200만 화소 카메라
500만 화소 카메라 전용
저 디스토션 렌즈

소형 카메라용 렌즈

◎

FZ-LES3/LES6/
LES16/LES30

30만 화소 소형 카메라 전용
렌즈

소형 카메라용 근접 촬영 링

◎

FZ-LESR

30만 화소 소형 카메라 전용
접사링

인텔리전트

카메라용 확산판

광시야
타입

FZ-SLC100-DL

협시야
타입

FZ-SLC15-DL

Halation컷 전용 조명

FZ-SXCRB7018BR-4S

Halation컷 전용 조명・
스트로브 컨트롤러
카메라（렌즈 없음）일체

FZ-LTCRB7018BR-4S

Halation컷 전용 조명 ・
스트로브 컨트롤러 일체

FZ-LTRB7018BR-4S

Halation컷 전용 조명만

인텔리

젠트

컴팩트

카메라용

설치용 금구

FQ-XL/-XL2

편광 필터

부속품

FQ-XF1

케이블

카메라 케이블

◎

FZ-VS

케이블 길이 2m, 5m, 10m *2
（표준 재고는2m, 5m만）

내굴곡 카메라 케이블

◎

FZ-VSB

케이블 길이 2m, 5m, 10m *3
（표준 재고는2m, 5m만）

라이트 앵글 카메라 케이블 *1

◎

FZ-VSL

케이블 길이 2m, 5m, 10m *2
（표준 재고는 2m, 5m만）

장거리 카메라 케이블

FZ-VS2

케이블 길이 15m *4

장거리 라이트 앵글 카메라 케이블

FZ-VSL2

케이블 길이 15m *4

케이블 연장 유니트

FZ-VSJ

연장 유니트는2대, 케이블3대
까지 연결 가능합니다.
（최대 케이블 길이:45m 5）

모니터

◎

FZ-VM

케이블 길이 2m, 5m

패러럴 I/O케이블

◎

FZ-VP

케이블 길이 2m, 5m

커넥터 단자대 변환 유니트용　
패러럴 I/O케이블

FZ-VPX

케이블 길이2m, 5m
접속 가능한 단자대 유니트　
XW2B-50G4, XW2B-50G5,
XW2D-50G6

주변기기

액정 모니터

◎

FZ-M08

BOX 타입 컨트롤러 용

USB메모리

1GB

FZ-MEM1G

용량1GB

VESA부속품

◎

FZ-VESA

액정 일체형 컨트롤러 설치용

탁상 컨트롤러 스탠드

FZ-DS

액정 일체형 컨트롤러 설치용

USB절환기

FZ-DU

조명 컨트롤러

FL시리즈
조명 접속용

FL-TCC1

컨트롤러에서 외부 조명을

제어하기 위해 필요

스트로보컨트롤러

3Z4S-LT
시리즈
조명 접속용

1CH접속

(주)moritex사 제조

3Z4S-LTMLEK-
C100E1TS2

FZ-LT
시리즈
조명 접속용

1CH접속

FZ-LTA100

2CH접속

FZ-LTA200

외부 조명

3Z4S-LT시리즈

FZ-LT시리즈

FL시리즈

마우스

추천품（광학식 마우스）
・elecom(주)　PALVO마우스 시리즈,M-BPAUP2R시리즈
・SANWA SUPPLY(주)　옵토 마우스 , io 시리즈MA-IH시리즈

・(주)buffalo　무선 광학식 마우스　, BOMU-W24A/BL
・마이크로 소프트(주)　
Compact Optical Mouse U81시리즈
・logicool(주)　옵티컬

마우스USB

　MDO-30시리즈

*1 카메라측 커넥터가 L자로 되어있는 케이블 입니다.
*2 10ｍ타입은 인텔리전트 카메라, 오토 포커스 카메라, 500만 화소 카메라에는 사용 불가합니다.
*3 10ｍ타입은 인텔리전트 카메라, 오토 포커스 카메라, 200만 화소 카메라, 500만 화소 카메라에는 사용 불가합니다.
*4 15ｍ타입은 인텔리전트 카메라, 오토 포커스 카메라, 500만 화소 카메라에는 사용 불가합니다.
*5 최대 케이블 길이는 접속하는 카메라, 연결하는 케이블 타입・길이에 따라 다릅니다. 상세사항은「 카메라・케이블 접속 대응표」를 참조해 주십시오.

렌즈 종류

고해상도･저 디스토션 렌즈

렌즈 형식	FZ-LEH5	FZ-LEH8	FZ-LEH12	FZ-LEH16	FZ-LEH25	FZ-LEH35	FZ-LEH50	FZ-LEH75	FZ-LEH100
외관
초첨 거리	5mm	8mm	12.5mm	16mm	25mm	35mm	50mm	75mm	100mm
밝기	F 2.8	F 1.4	F 1.4	F 1.4	F 1.4	F 2	F 2.8	F 2.5	F 2.8
필터사이즈	M 40.5 P 0.5	M 27.0 P 0.5	M 27.0 P 0.5	M 27.0 P 0.5	M 27.0 P 0.5	M 27.0 P 0.5	M 27.0 P 0.5	M 34.0 P 0.5	M 40.5 P 0.5

※FZ-LEH25은 접사링 (3Z4S-LE ML-EXR) 5mm이 접속 불가능합니다.

소형 카메라용 렌즈

렌즈 형식	ZL-LES3	ZL-LES6	ZL-LES16	ZL-LES30
외관
초점 거리	3 mm	6 mm	16 mm	30 mm
밝기	F 2.0	F 2.0	F 3.4	F 3.4

CCTV 렌즈

렌즈 형식	3Z4S-LE ML-0614	3Z4S-LE ML-0813	3Z4S-LE ML-1214	3Z4S-LE ML-1614	3Z4S-LE ML-2514	3Z4S-LE ML-3519	3Z4S-LE ML-5018	3Z4S-LE ML-7527	3Z4S-LE ML-10035
외관
초점 거리	6 mm	8 mm	12 mm	16 mm	25 mm	35 mm	50 mm	75 mm	100 mm
밝기	F 1.4	F 1.3	F 1.4	F 1.4	F 1.4	F 1.9	F 1.8	F 2.7	F 3.5
필터 사이즈	M 27.0 P 0.5	M 25.5 P 0.5	M 27.0 P 0.5	M 27.0 P 0.5	M 27.0 P 0.5	M 27.0 P 0.5	M 30.5 P 0.5	M 30.5 P 0.5	M 30.5 P 0.5

접사링

형식

3Z4S-LE ML-EXR

내용

７점 세트（40ｍｍ, 20ｍｍ, 10ｍｍ, 5ｍｍ, 2.0ｍｍ, 1.0ｍｍ, 0.5ｍｍ）
최대 외형 　Φ 30ｍｍ

＊ 0.5mm, 1.0mm, 2.0mm 접사링은 겹쳐서 사용하지 말아 주십시오. 렌즈나 다른 접사링의 나사에 겹쳐지므로 2장 이상 겹쳐서 쓰면 나사의 조임이 불안정하게 됩니다.
＊ 30mm을 넘는 접사를 할 때에는 진동 조건에 맞게 보강이 필요합니다.

소형 카메라용 접사링

형식

FZ-LESR

내용

점 세트（15ｍｍ, 10ｍｍ, 5ｍｍ）
최대 외형　Φ 12ｍｍ

Specifications

FZ4 시리즈 쿼드 프로세싱 고속 컨트롤러

형식

NPN출력

FZ4-1100

FZ4-1100-10

FZ4-1150

FZ4-1150-10

PNP출력

FZ4-1105

FZ4-1105-10

FZ4-1155

FZ4-1155-10

컨트롤러 타입

액정 일체 타입

BOX타입

하이그레이드(HG) 처리 항목

카메라 대수

2대

4대

2대

4대

접속 카메라

모든 카메라 접속 가능

처리

분해능

인텔리전트

컴팩트 카메라 접속시

752(H)×480(V)

30만 화소 카메라 접속시

640(H)×480(V)

200만 화소 카메라 접속시

1600(H)×1200(V)

500만 화소 카메라 접속시

2448(H)×2044(V)

화면 수

저장

메모리

화상수

인텔리전트

컴팩트
카메라 접속시

1카메라 접속시

232매

2카메라 접속시

116매

3카메라 접속시

77매

4카메라 접속시

58매

30만 화소
카메라 접속시

1카메라 접속시

컬러 카메라의 경우：270매, 흑백 카메라의 경우：272매

2카메라 접속시

컬러 카메라의 경우：135매, 흑백 카메라의 경우：136매

3카메라 접속시

컬러 카메라의 경우：90매, 흑백 카메라의 경우：90매

4카메라 접속시

컬러 카메라의 경우：67매, 흑백 카메라의 경우：68매

200만 화소
카메라 접속시

1카메라 접속시

컬러 카메라의 경우：43매, 흑백 카메라의 경우 : 43매

2카메라 접속시

컬러 카메라의 경우：21매, 흑백 카메라의 경우：21매

3카메라 접속시

컬러 카메라의 경우：14매, 흑백 카메라의 경우：14매

4카메라 접속시

컬러 카메라의 경우：10매, 흑백 카메라의 경우：10매

500만 화소
카메라 접속시

1카메라 접속시

컬러 카메라의 경우：16매, 흑백 카메라의 경우：16매

2카메라 접속시

컬러 카메라의 경우：8매, 흑백 카메라의 경우：8매

3카메라 접속시

컬러 카메라의 경우：5매, 흑백 카메라의 경우：5매

4카메라 접속시

컬러 카메라의 경우：4매, 흑백 카메라의 경우：4매

조작

액정 일체 타입：터치 펜, 마우스 등에 의한 조작

BOX 타입：마우스 등에 의한 조작

설정

플로우 편집으로 처리 과정을 작성(가이던스 부속)

시리얼 통신

RS-232C/422A：1CH

네트워크 통신

Ethernet 100BASE-TX/10BASE-T

EtherNet/IP통신

Ethernet 포토 사용 전송 속도：100Mbps(100BASE-TX)

패러렐 입출력

(2 라인 랜덤 트리거 모드 사용시)

입력 17점(RESET, STEP0/ENCTRIG_Z0, STEP1/ENCTRIG_Z1,
DSA0~1, ENCTRIG_A0~1, ENCTRIG_B0~1, DI0~7)

출력 29점(RUN/BUSY1, BUSY0, GATE0~1, OR0~1,

READY0~1, ERROR, STGOUT0~3, DO0~15)

(기타 모드 사용시)

입력 13점(RESET, STEP0/ENCTRIG_Z0, DSA0, ENCTRIG_A0,

ENCTRIG_B0, DI0~7)

출력 26점

모니터 I/F

액정 일체 타입：

컨트롤러와 일체형 12.1 인치 TFT1 컬러 액정(해상도 XGA 1024×768 도트)

BOX 타입：

아날로그 RGB 비디오 출력 1 CH(해상도 XGA 1024×768 도트)

USB I/F

４CH(USB1.1/2.0준거)

전원 전압

DC20.4~26.4V

소비

전류

인텔리전트

컴팩트 카메라 접속시

5.0A이하

7.5A이하

5.0A이하

7.5A이하

인텔리전트 카메라··

오토 포커스 카메라 접속시

30만 화소 카메라 접속시

3.7A이하

4.9A이하

3.7A이하

4.9A이하

200만 화소 카메라 접속시

500만 화소 카메라 접속시

주위 온도 범위

동작 시：냉각 팬의 회전 속도가 저속 회전의 경우：0~+45℃,

냉각 팬의 회전 속도가 고속 회전의 경우：0~+50℃

보존 시：-20~+65℃(단, 결빙 및 결로 되지 않을 것)

주위 습도 범위

동작 시·보존 시：각 35~85%RH(단, 결로 되지 않을 것)

질량

약3.2kg

약3.4kg

약1.8kg

부속품

액정 일체 타입：터치 펜(1개：전면 판넬 내), 취급 설명서, 설치 금속구 6개

BOX 타입：취급 설명서

형식

NPN출력

FZ4-H1100

FZ4-H1100-10

FZ4-H1150

FZ4-H1150-10

PNP출력

FZ4-H1105

FZ4-H1105-10

FZ4-H1155

FZ4-H1155-10

컨트롤러 타입

액정 일체 타입

BOX 타입

하이그레이드(HG) 처리 항목

○

카메라 대수

2대

4대

2대

4대

접속 카메라

모든 카메라 접속 가능

처리

분해능

인텔리전트

컴팩트 카메라 접속시

752(H)×480(V)

30만 화소 카메라 접속시

640(H)×480(V)

200 만 화소 카메라 접속시

1600(H)×1200(V)

500 만 화소 카메라 접속시

2448(H)×2044(V)

화면 수

저장

메모리
화상수
*1

인텔리전트
컴팩트
카메라 접속시

1카메라 접속시

232매

2카메라 접속시

116매

3카메라 접속시

77매

4카메라 접속시

58매

30만 화소
카메라 접속시

1카메라 접속시

컬러 카메라의 경우：270매, 흑백 카메라의 경우：272매

2카메라 접속시

컬러 카메라의 경우：135매, 흑백 카메라의 경우：136매

3카메라 접속시

컬러 카메라의 경우：90매, 흑백 카메라의 경우：90매

4카메라 접속시

컬러 카메라의 경우：67매, 흑백 카메라의 경우：68매

200만 화소
카메라 접속시

1카메라 접속시

컬러 카메라의 경우：43매, 흑백 카메라의 경우：43매

2카메라 접속시

컬러 카메라의 경우：21매, 흑백 카메라의 경우：21매

3카메라 접속시

컬러 카메라의 경우：14매, 흑백 카메라의 경우：14매

4카메라 접속시

컬러 카메라의 경우：10매, 흑백 카메라의 경우：10매

500만 화소
카메라 접속시

1카메라 접속시

컬러 카메라의 경우：16매, 흑백 카메라의 경우：16매

2카메라 접속시

컬러 카메라의 경우：8매, 흑백 카메라의 경우：8매

3카메라 접속시

컬러 카메라의 경우：5매, 흑백 카메라의 경우：5매

4카메라 접속시

컬러 카메라의 경우：4매, 흑백 카메라의 경우：4매

조작

액정 일체 타입：터치 펜, 마우스 등에 의한 조작

BOX 타입：마우스 등에 의한 조작

설정

플로우 편집으로 처리의 흐름을 작성 (가이던스 부속)

시리얼 통신

RS-232C/422A：１CH

네트워크 통신

Ethernet 100BASE-TX/10BASE-T

EtherNet/IP통신

Ethernet 포토 사용 전송 속도：100 Mbps(100 BASE-TX)

패러렐 입출력

(2라인 랜덤 트리거 모드 사용시)

입력 17점(RESET, STEP0/ENCTRIG_Z0, STEP1/ENCTRIG_Z1,

DSA0~1, ENCTRIG_A0~1, ENCTRIG_B0~1, DI0~7)

출력 29점(RUN/BUSY1, BUSY0, GATE0~1, OR0~1,

READY0~1, ERROR, STGOUT0~3, DO0~15)

(기타 모드 사용시)

입력 13점(RESET, STEP0/ENCTRIG_Z0, DSA0, ENCTRIG_A0, ENCTRIG_B0, DI0~7)

출력 26점

모니터 I/F

액정 일체 타입：

컨트롤러와 일체형 12.1인치 TFT1 컬러 액정 (해상도 XGA 1024×768 도트)

BOX 타입：

아날로그 RGB 비디오 출력 1CH (해상도 XGA 1024×768 도트)

USB I/F

4CH(USB1.1/2.0준거)

전원 전압

DC20.4~26.4V

소비

전류
*2

인텔리전트

컴팩트 카메라 접속시

5.0A이하

7.5A이하

5.0A이하

7.5A이하

인텔리전트 카메라·・

오토 포커스 카메라 접속시

30만 화소 카메라 접속시

3.7A이하

4.9A이하

3.7A이하

4.9A이하

200만 화소 카메라 접속시

500만 화소 카메라 접속시

주위 온도 범위

동작 시：냉각 팬의 회전 속도가 저속 회전의 경우：0~+45℃,

냉각 팬의 회전 속도가 고속 회전의 경우：0~+50℃

보존 시：-20~+65℃ (단, 결빙 및 결로 되지 않을 것)

주위 습도 범위

동작 시·보존 시：각 35~85%RH(단, 결로 되지 않을 것)

질량

약3.2kg

약3.4kg

약1.8kg

약1.9kg

부속품

액정 일체 타입：터치 펜(1개：전면 판넬 내), 취급 설명서, 설치 금속구 6개

BOX 타입：취급 설명서

*1 종류가 다른 카메라를 혼재해 접속한 경우에 화상 로깅 매수가 달라집니다.　

*2 소비 전류는 각 컨트롤러의 접속 가능한 최대 카메라 대수 접속시의 값입니다. 스트로보 컨트롤러로 조명을 접속한 경우는 인텔리전트 카메라 접속 시와 동일한 소비 전류가 됩니다.

FZ4시리즈 고속 컨트롤러

형식

NPN출력

FZ4-700

FZ4-700-10

FZ4-750

FZ4-750-10

PNP출력

FZ4-705

FZ4-705-10

FZ4-755

FZ4-755-10

컨트롤러 타입

액정 일체 타입

BOX 타입

하이그레이드(HG) 처리 항목

카메라 대수

2대

4대

2대

4대

접속 카메라

모든 카메라 접속 가능 (500만 화소 카메라 접속시 카메라 접속 대수는 최대 2대)

처리

분해능

인텔리전트
컴팩트 카메라 접속시

752(H)×480(V)

30만 화소 카메라 접속시

640(H)×80(V)

200만 화소 카메라 접속시

1600(H)×1200(V)

500만 화소 카메라 접속시

2448(H)×2044(V)

화면 수

저장

메모리

화상수

인텔리전트
컴팩트
카메라 접속시

1카메라 접속시

214매

2카메라 접속시

107매

3카메라 접속시

71매

4카메라 접속시

53매

30만 화소
카메라 접속시

1카메라 접속시

컬러 카메라의 경우：250매, 흑백 카메라의 경우：252매

2카메라 접속시

컬러 카메라의 경우：125매, 흑백 카메라의 경우：126매

3카메라 접속시

컬러 카메라의 경우：83매, 흑백 카메라의 경우：84매

4카메라 접속시

컬러 카메라의 경우：62매, 흑백 카메라의 경우：63매

200만 화소
카메라 접속시

1카메라 접속시

컬러 카메라의 경우：40매, 흑백 카메라의 경우：40매

2카메라 접속시

컬러 카메라의 경우：20매, 흑백 카메라의 경우：20매

3카메라 접속시

컬러 카메라의 경우：13매, 흑백 카메라의 경우：13매

4카메라 접속시

컬러 카메라의 경우：10매, 흑백 카메라의 경우：10매

500만 화소
카메라 접속시

1카메라 접속시

컬러 카메라의 경우：11매, 흑백 카메라의 경우：11매

2카메라 접속시

컬러 카메라의 경우：5매, 흑백 카메라의 경우：5매

3카메라 접속시

4카메라 접속시

조작

액정 일체 타입：터치 펜, 마우스 등에 의한 조작

BOX 타입：마우스 등에 의한 조작

설정

플로우 편집으로 처리 과정을 작성(가이던스 부속)

시리얼 통신

RS-232C/422A:1CH

네트워크 통신

Ethernet 100BASE-TX/10BASE-T

EtherNet/IP통신

Ethernet포토 사용 전송 속도：100Mbps(100BASE-TX)

패러렐 입출력

입력 13점(RESET, STEP0/ENCTRIG_Z0, DSA0, ENCTRIG_A0, ENCTRIG_B0, DI0~7)

출력 26점(RUN, BUSY0, GATE0, OR0, READY0, ERROR, STGOUT0~3, DO0~15)

* STGOUT2,3은 카메라 4ch타입만

모니터 I/F

액정 일체 타입：

컨트롤러와 일체형 12.1 인치 TFT1 컬러 액정(해상도 XGA 1024×768 도트)

BOX 타입：

아날로그 RGB 비디오 출력 1CH(해상도 XGA 1024×768 도트)

USB I/F

4CH(USB1.1/2.0준거)

전원 전압

DC20.4~26.4V

소비

전류

인텔리전트
컴팩트 카메라 접속시

5.0A이하

7.5A이하

5.0A이하

7.5A이하

인텔리전트 카메라··

오토 포커스 카메라 접속시

30만 화소 카메라 접속시

3.7A이하

4.9A이하

3.7A이하

4.9A이하

200만 화소 카메라 접속시

500만 화소 카메라 접속시

주위 온도 범위

동작 시：냉각 팬의 회전 속도가 저속 회전의 경우：0~+45℃,

냉각 팬의 회전 속도가 고속 회전의 경우：0~+50℃

보존 시：-20~+65℃(단, 결빙 및 결로 되지 않을 것)

주위 습도 범위

동작 시·보존 시：각 35~85%RH(단, 결로 되지 않을 것)

질량

약3.2kg

약3.4kg

약1.8kg

약1.9kg

부속품

액정 일체 타입：터치 펜(1개：전면 판넬 내), 취급 설명서, 설치 금속구 6개

BOX 타입：취급 설명서

형식

NPN출력

FZ4-H700

FZ4-H700-10

FZ4-750

FZ4-H750-10

PNP출력

FZ4-H705

FZ4-H705-10

FZ4-H755

FZ4-H755-10

컨트롤러 타입

액정 일체 타입

BOX타입

하이그레이드(HG) 처리 항목

○

카메라 대수

2대

4대

2대

4대

접속 카메라

모든 카메라 접속가능 (500만 화소 카메라 접속 시 카메라 접속 대수는 최대 2대)

처리

분해능

인텔리전트
컴팩트 카메라 접속시

752(H)×480(V)

30만 화소 카메라 접속시

640(H)×480(V)

200만 화소 카메라 접속시

1600(H)×1200(V)

500만 화소 카메라 접속시

2448(H)×2044(V)

화면 수

저장

메모리

화상수

인텔리전트
컴팩트
카메라 접속시

1카메라 접속시

214매

2카메라 접속시

107매

3카메라 접속시

71매

4카메라 접속시

53매

30만 화소
카메라 접속시

1카메라 접속시

컬러 카메라의 경우：250매, 흑백 카메라의 경우：252매

2카메라 접속시

컬러 카메라의 경우：125매, 흑백 카메라의 경우：126매

3카메라 접속시

컬러 카메라의 경우：83매, 흑백 카메라의 경우：84매

4카메라 접속시

컬러 카메라의 경우：62매, 흑백 카메라의 경우：63매

200만 화소
카메라 접속시

1카메라 접속시

컬러 카메라의 경우 ：40매, 흑백 카메라의 경우：40매

2카메라 접속시

컬러 카메라의 경우：20매, 흑백 카메라의 경우：20매

3카메라 접속시

컬러 카메라의 경우：13매, 흑백 카메라의 경우：13매

4카메라 접속시

컬러 카메라의 경우：10매, 흑백 카메라의 경우：10매

500만 화소
카메라 접속시

1카메라 접속시

컬러 카메라의 경우：11매, 흑백 카메라의 경우：11매

2카메라 접속시

컬러 카메라의 경우：5매, 흑백 카메라의 경우：5매

3카메라 접속시

4카메라 접속시

조작

액정 일체 타입：터치 펜, 마우스 등에 의한 조작

BOX 타입：마우스 등에 의한 조작

설정

플로우 편집으로 처리 과정을 작성(가이던스 부속)

시리얼 통신

RS-232C/422A:1CH

네트워크 통신

Ethernet 100BASE-TX/10BASE-T

EtherNet/IP통신

Ethernet포토 사용 전송 속도：100Mbps(100BASE-TX)

패러렐 입출력

입력 13점(RESET, STEP0/ENCTRIG_Z0, DSA0, ENCTRIG_A0, ENCTRIG_B0, DI0~7)

출력 26점(RUN, BUSY0, GATE0, OR0, READY0, ERROR, STGOUT0~3, DO0~15)

* STGOUT2,3은 카메라 4ch타입만

모니터 I/F

액정 일체 타입：

컨트롤러와 일체형 12.1 인치 TFT1 컬러 액정(해상도 XGA 1024×768 도트)

BOX 타입：

아날로그 RGB 비디오 출력 1 CH(해상도 XGA 1024×768 도트)

USB I/F

4CH(USB1.1/2.0준거)

전원 전압

DC20.4~26.4V

소비

전류

인텔리전트
컴팩트 카메라 접속시

5.0A이하

7.5A이하

5.0A이하

7.5A이하

인텔리전트 카메라··

오토 포커스 카메라 접속시

30만 화소 카메라 접속시

3.7A이하

4.9A이하

3.7A이하

4.9A이하

200만 화소 카메라 접속시

500만 화소 카메라 접속시

주위 온도 범위

동작 시：냉각 팬의 회전 속도가 저속 회전의 경우：0~+45℃,

냉각 팬의 회전 속도가 고속 회전의 경우：0~+50℃

보존 시：-20~+65℃ (단, 결빙 및 결로 되지 않을 것)

주위 습도 범위

동작 시·보존 시：각 35~85%RH (단, 결로 되지 않을 것)

질량

약3.2kg

약3.4kg

약1.8k

약1.9kg

부속품

액정 일체 타입：터치 펜(1개：전면 판넬 내), 취급 설명서, 설치 금속구 6개

BOX 타입：취급 설명서

*1 종류가 다른 카메라를 혼재해 접속한 경우에 화상 로깅 매수가 달라집니다.　

FZ4 시리즈 표준 컨트롤러

형식

NPN출력

FZ4-00

FZ4-600-10

FZ4-650

FZ4-650-10

PNP출력

FZ4-605

FZ4-605-10

FZ4-655

FZ4-655-10

컨트롤러 타입

액정 일체 타입

BOX타입

하이그레이드(HG) 처리 항목

카메라 대수

2대

4대

2대

4대

접속 카메라

모든 카메라 접속가능 (500만 화소 카메라 접속시 카메라 접속 대수는 최대 2대)

처리

분해능

인텔리전트
컴팩트 카메라 접속시

752(H)×480(V)

30만 화소 카메라 접속시

640(H)×480(V)

200만 화소 카메라 접속시

1600(H)×1200(V)

500만 화소 카메라 접속시

2448(H)×2044(V)

화면 수

저장

메모리

화상수
*1

인텔리전트
컴팩트
카메라 접속시

1카메라 접속시

214매

2카메라 접속시

107매

3카메라 접속시

71매

4카메라 접속시

53매

30만 화소
카메라 접속시

1카메라 접속시

컬러 카메라의 경우：250매, 흑백 카메라의 경우：252매

2카메라 접속시

컬러 카메라의 경우：125매, 흑백 카메라의 경우：126매

3카메라 접속시

컬러 카메라의 경우：83매, 흑백 카메라의 경우：84매

4카메라 접속시

컬러 카메라의 경우：62매, 흑백 카메라의 경우：63매

200만 화소
카메라 접속시

1카메라 접속시

컬러 카메라의 경우：40매, 흑백 카메라의 경우：40매

2카메라 접속시

컬러 카메라의 경우：20매, 흑백 카메라의 경우：20매

3카메라 접속시

컬러 카메라의 경우：13매, 흑백 카메라의 경우：13매

4카메라 접속시

컬러 카메라의 경우：10매, 흑백 카메라의 경우：10매

500만 화소
카메라 접속시

1카메라 접속시

컬러 카메라의 경우：11매, 흑백 카메라의 경우：11매

2카메라 접속시

컬러 카메라의 경우：5매, 흑백 카메라의 경우：5매

3카메라 접속시

4카메라 접속시

조작

액정 일체 타입：터치 펜, 마우스 등에 의한 조작

BOX 타입：마우스 등에 의한 조작

설정

플로우 편집으로 처리 과정을 작성(가이던스 부속)

시리얼 통신

RS-232C/422A：１CH

네트워크 통신

Ethernet 100BASE-TX/10BASE-T

EtherNet/IP통신

Ethernet포토 사용 전송 속도：100Mbps(100BASE-TX)

패러렐 입출력

입력 13점(RESET, STEP0/ENCTRIG_Z0, DSA0, ENCTRIG_A0, ENCTRIG_B0, DI0~7)

출력 26점(RUN, BUSY0, GATE0, OR0, READY0, ERROR, STGOUT0~3, DO0~15)

* STGOUT2,3은 카메라 4ch타입만

모니터 I/F

액정 일체 타입：

컨트롤러와 일체형 12.1 인치 TFT1 컬러 액정(해상도 XGA 1024×768 도트)

BOX 타입：

아날로그 RGB 비디오 출력 1CH(해상도 XGA 1024×768 도트)

USB I/F

４CH(USB1.1/2.0준거)

전원 전압

DC20.4~26.4V

소비

전류
*2

인텔리전트컴팩트
카메라 접속시

5.0A이하

7.5A이하

5.0A이하

7.5A이하

인텔리전트 카메라・
오토 포커스 카메라 접속시

30만 화소 카메라 접속시

3.7A이하

4.9A이하

3.7A이하

4.9A이하

200만 화소 카메라 접속시

500만 화소 카메라 접속시

주위 온도 범위

동작 시：냉각 팬의 회전 속도가 저속 회전의 경우：0~+45℃,

냉각 팬의 회전 속도가 고속 회전의 경우：0~+50℃

보존 시：-20~+65℃ (단, 결빙 및 결로 되지 않을 것)

주위 습도 범위

동작 시·보존 시：각 35~85%RH(단, 결로 되지 않을 것)

질량

약3.2kg

약3.4kg

약1.8kg

약1.9kg

부속품

액정 일체 타입：터치 펜(1개：전면 판넬 내), 취급 설명서, 설치 금속구 6개

BOX 타입：취급 설명서

형식

NPN출력

FZ4-H600

FZ4-H600-10

FZ4-H650

FZ4-H650-10

PNP출력

FZ4-H605

FZ4-H605-10

FZ4-H655

FZ-H655-10

컨트롤러 타입

액정 일체 타입

BOX타입

하이그레이드(HG) 처리 항목

○

카메라 대수

2대

4대

2대

4대

접속 카메

모든 카메라 접속 가능 (500만 화소 카메라 접속시 카메라 접속 대수는 최대 2대)

처리

분해능

인텔리전트
컴팩트 카메라 접속시

752(H)×480(V)

30만 화소 카메라 접속시

640(H)×480(V)

200만 화소 카메라 접속시

1600(H)×1200(V)

500만 화소 카메라 접속시

2448(H)×2044(V)

화면 수

저장

메모리
화상수
*1

인텔리전트
컴팩트
카메라 접속시

1카메라 접속시

214매

2카메라 접속시

107매

3카메라 접속시

71매

4카메라 접속시

53매

30만 화소
카메라 접속시

1카메라 접속시

컬러 카메라의 경우：250매, 흑백 카메라의 경우：252매

2카메라 접속시

컬러 카메라의 경우：125매, 흑백 카메라의 경우：126매

3카메라 접속시

컬러 카메라의 경우：83매, 흑백 카메라의 경우：84매

4카메라 접속시

컬러 카메라의 경우：62매, 흑백 카메라의 경우：63매

200만 화소
카메라 접속시

1카메라 접속시

컬러 카메라의 경우：40매, 흑백 카메라의 경우：40매

2카메라 접속시

컬러 카메라의 경우：20매, 흑백 카메라의 경우：20매

3카메라 접속시

컬러 카메라의 경우：13매, 흑백 카메라의 경우：13매

4카메라 접속시

컬러 카메라의 경우：10매, 흑백 카메라의 경우：10매

500만 화소
카메라 접속시

1카메라 접속시

컬러 카메라의 경우：11매, 흑백 카메라의 경우：11매

2카메라 접속시

컬러 카메라의 경우：5매, 흑백 카메라의 경우：5매

3카메라 접속시

4카메라 접속시

조작

액정 일체 타입：터치 펜, 마우스 등에 의한 조작

BOX 타입：마우스 등에 의한 조작

설정

플로우 편집으로 처리 과정을 작성(가이던스 부속)

시리얼 통신

RS-232C/422A：１CH

네트워크 통신

Ethernet 100BASE-TX/10BASE-T

EtherNet/IP통신

Ethernet 포토 사용 전송 속도：100Mbps(100BASE-TX)

패러렐 입출력

입력 13점(RESET, STEP0/ENCTRIG_Z0, DSA0, ENCTRIG_A0, ENCTRIG_B0, DI0~7)

출력 26점(RUN, BUSY0, GATE0, OR0, READY0, ERROR, STGOUT0~3, DO0~15)

* STGOUT2,3은 카메라 4 ch타입만

모니터 I/F

액정 일체 타입：

컨트롤러와 일체형 12.1 인치 TFT1 컬러 액정(해상도 XGA 1024×768 도트)

BOX 타입：

아날로그 RGB 비디오 출력 1 CH(해상도 XGA 1024×768 도트)

USB I/F

４CH(USB1.1/2.0 준거)

전원 전압

DC20.4~26.4V

소비

전류
*2

인텔리전트 컴팩트
카메라 접속시

5.0A이하

7.5A이하

5.0A이하

7.5A이하

인텔리전트 카메라··

오토 포커스 카메라 접속시

30만 화소 카메라 접속시

3.7A이하

4.9A이하

3.7A이하

4.9A이하

200만 화소 카메라 접속시

500만 화소 카메라 접속시

주위 온도 범위

동작 시：냉각 팬의 회전 속도가 저속 회전의 경우：0~+45℃,

냉각 팬의 회전 속도가 고속 회전의 경우：0~+50℃

보존 시：-20~+65℃(단, 결빙 및 결로 되지 않을 것)

주위 습도 범위

동작 시·보존 시：각 35~85%RH(단, 결로 되지 않을 것)

질량

약3.2kg

약3.4kg

약1.8kg

약1.9kg

부속품

액정 일체 타입：터치 펜(1개：전면 판넬 내), 취급 설명서, 설치 금속구 6개

BOX 타입：취급 설명서

*1 종류가 다른 카메라를 혼재해 접속한 경우에 화상 로깅 매수가 달라집니다.　

FZ4시리즈　Lite 컨트롤러

형식

NPN출력

FZ4-L350

FZ4-L350-10

PNP출력

FZ4-L355

FZ4-L355-10

컨트롤러 타입

BOX타입

하이그레이드(HG) 처리 항목

카메라 대수

2대

4대

접속 카메라

모든 카메라 접속가능
(500만 화소 카메라 접속시 카메라 접속 대수는 최대 2대)

처리

분해능

인텔리전트
컴팩트 카메라 접속시

752(H)×480(V)

30만 화소 카메라 접속시

640(H)×480(V)

200만 화소 카메라 접속시

1600(H)×1200(V)

500만 화소 카메라 접속시

2448(H)×2044(V)

화면 수

저장

메모리

화상수
*1

인텔리전트

컴팩트
카메라 접속시

1카메라 접속시

214매

2카메라 접속시

107매

3카메라 접속시

71매

4카메라 접속시

53매

30만 화소
카메라 접속시

1카메라 접속시

컬러 카메라의 경우：250매, 흑백 카메라의 경우：252매

2카메라 접속시

컬러 카메라의 경우：125매, 흑백 카메라의 경우：126매

3카메라 접속시

컬러 카메라의 경우：83매, 흑백 카메라의 경우：84매

4카메라 접속시

컬러 카메라의 경우：62매, 흑백 카메라의 경우：63매

200만 화소
카메라 접속시

1카메라 접속시

컬러 카메라의 경우：40매, 흑백 카메라의 경우：40매

2카메라 접속시

컬러 카메라의 경우：20매, 흑백 카메라의 경우：20매

3카메라 접속시

컬러 카메라의 경우：13매, 흑백 카메라의 경우：13매

4카메라 접속시

컬러 카메라의 경우：10매, 흑백 카메라의 경우：10매

500만 화소
카메라 접속시

1카메라 접속시

컬러 카메라의 경우：11매, 흑백 카메라의 경우：11매

2카메라 접속시

컬러 카메라의 경우：5매, 흑백 카메라의 경우：5매

3카메라 접속시

4카메라 접속시

조작

마우스등에 의한 조작

설정

플로우 편집으로 처리 과정을 작성(가이던스 부속)

시리얼 통신

RS-232C：1CH

네트워크 통신

Ethernet 1000BASE-T/100BASE-TX/10BASE-T

EtherNet/IP통신

Ethernet 포토 사용 전송 속도：100 Mbps(100 BASE-TX)

패러렐 입출력

입력 11점(RESET, STEP0, DSA0, DI0~7)

출력 26점(RUN, BUSY0, GATE0, OR0, READY0, ERROR,

STGOUT0~3, DO0~15)

* STGOUT2,3은 카메라 4ch타입만

모니터 I/F

아날로그 RGB 비디오 출력 1CH(해상도 XGA 1024×768 도트)

USB I/F

2CH (USB1.1/2.0 준거)

전원 전압

DC20.4~26.4V

소비

전류
*2

인텔리전트
컴팩트 카메라 접속시

4.0A이하

5.5A이하

인텔리전트 카메라 ・
오토 포커스 카메라 접속시

30만 화소 카메라 접속시

2.6A이하

2.9A이하

200만 화소 카메라 접속시

500만 화소 카메라 접속시

주위 온도 범위

동작 시：0~+50℃　　　　　　　　　　　　　　

보존 시：-20~+65℃(단, 결빙 및 결로 되지 않을 것)

주위 습도 범위

동작 시·보존 시：각 35~85%RH(단, 결로 되지 않을 것)

질량

약 1.8kg

부속품

취급 설명서

*1 종류가 다른 카메라를 혼재해 접속한 경우에 화상 로깅 매수가 달라집니다.　

*2 Lite 컨트롤러의 DC24V 전원의 플러스(＋) 단자는 접지 하지 말아 주세요. 플러스 접지 했을 경우, 컨트롤러나 카메라의 케이스 등SG(0 V) 부에 접하면 감전할 우려가 있습니다.

*3 소비 전류는 각 컨트롤러의 접속 가능한 최대 카메라 대수 접속시의 값입니다. 스트로보 컨트롤러로 조명을 접속한 경우는 인텔리전트 카메라 접속 시와 동일한 소비 전류가 됩니다.

디지털 카메라(단품)

FZ-S

FZ-SC

FZ-S2M

FZ-SC2M

FZ-S5M2

FZ-SC5M2

촬영 소자

전 화소 판독 방식,

인터라인 전송형,

1/3인치 CCD 촬영 소자

전 화소 판독 방식,

인터라인 전송형,

1/1.8 인치 CCD 촬영 소자

전 화소 판독 방식,

인터라인 전송형,

2/3인치 CCD 촬영 소자

컬러/흑백

흑백

컬러

흑백

컬러-

흑백

컬러-

유효 화소 수

640(H)×480(V)

1600(H)×1200(V)

2448(H)×2044(V)

화소 사이즈

7.4(μｍ)×7.4(μｍ)

4.4(μｍ)×4.4(μｍ)

3.45(μｍ)×3.45(μｍ)

셔터 기능

전자 셔터 방식,

셔터 스피드1/10~1/50,000s의 범위에서 설정 가능

전자 셔터 방식,

셔터 스피드1/10~1/50,000s의 범위에서 설정 가능

전자 셔터 방식,

셔터 스피드1/10~1/50,000s의 범위에서 설정 가능

파셜 기능

12라인~480라인

12라인~1200라인

12라인~2044라인

프레임 레이트(입력 시간)

80fps(12.5ms)

30fps(33.3ms)

16fps(62.5ms)

시야, 설치 거리

시야, ·설치 거리에 맞추어 렌즈를 선택

주위 온도 범위

동작 시：0~+50℃

보존 시：-25~+65℃

(단, 결빙 및 결로 되지 않을 것)

동작 시 :0~+40℃

보존 시：-25~+65℃

(단, 결빙 및 결로 되지 않을 것)

동작 시 :0~+40℃

보존 시：-25~+65℃

(단, 결빙 및 결로 되지 않을 것)

주위 습도 범위

동작 시·보존 시：각 35~85%RH(단, 결로 되지 않을 것)

질량

약55g

약76g

약140g

부속품

취급 설명서

소형 디지털 카메라(단품)

FZ-SF

FZ-SFC

FZ-SP

FZ-SPC

촬영 소자

전 화소 판독 방식, 인터라인 전송형,1/3인치 CCD 촬영 소자

컬러/흑백

흑백

컬러

흑백

컬러

유효 화소 수

640(H)×480(V)

화소 사이즈

7.4(μｍ)×7.4(μｍ)

셔터 기능

전자 셔터 방식, 셔터 스피드1/10~1/50,000s의 범위에서 설정 가능

파셜 기능

12라인~480라인

프레임 레이트(입력 시간)

80fps(12.5ms)

시야, 설치 거리

시야, ·설치 거리에 맞추어 렌즈를 선택

주위 온도 범위

동작 시：0~+50℃(카메라 앰프)

0~+45℃(카메라 헤드)

보존 시：-25~+65℃

(단, 결빙 및 결로 되지 않을 것)

동작 시：0~+50℃(카메라 앰프)

0~+45℃(카메라 헤드)

보존 시：-25~+65℃

(단, 결빙 및 결로 되지 않을 것)

주위 습도 범위

동작 시·보존 시：

각 35~85%RH(단, 결로 되지 않을 것)

동작 시·보존 시：

각 35~85%RH(단, 결로 되지 않을 것)

질량

약150g

부속품

취급 설명서, 설치 브래킷, 설치 나사(M2×4개)

취급 설명서

고속 카메라(단품)

FZ-SH

FZ-SHC

촬영소자

전 화소 판독 방식, 인터라인 전송,1/3인치 CCD 촬영 소자

컬러/흑백

흑백

컬러

유효 화소 수

640(H)×480(V)

화소 사이즈

7.4(μｍ)×7.4(μｍ)

셔터 기능

전자 셔터 방식, 셔터 스피드

1/10~1/50,000s의 범위에서 설정 가능

파셜 기능

12라인~480라인

프레임 레이트(입력 시간)

204fps(4.9ms)

시야, 설치 거리

시야·설치 거리에 맞추어 렌즈를 선택

주위 온도 범위

동작 시：0~＋40℃

보존 시：－25~＋65℃(단, 결빙 및 결로 되지 않을 것)

주위 습도 범위

동작 시·보존 시：각 35~85%RH(단, 결로 되지 않을 것)

질량

약105ｇ

부속품

취급 설명서

인텔리전트 컴팩트 카메라

FZ-SQ010F

FZ-SQ050F

FZ-SQ100F

FZ-SQ100N

촬영 소자

1/3인치 컬러 CMOS

컬러/흑백

컬러

유효 화소 수

752(H)×480(V)

화소 사이즈

6.0(μm)×6.0(μm)

셔터 기능

1/250~１/32,258

파셜 기능

8라인~752라인의 범위

프레임 레이트(입력 시간)

60fps

시야

7.5×4.7~13×8.2mm

13×8.2~53×33mm

53×33~240×153mm

29×18~300×191mm

설치 거리

38~60mm

56~215mm

220~970mm

32~380mm

LED 클래스

클래스 2

주위 온도 범위

동작 시：0~+50℃

보존 시 ：-25~+65℃

주위 습도 범위

동작 시, 보존 시：각 35~85%RH(단, 결로 되지 않을 것)

질량

약150ｇ

약140ｇ

부속품

설치용 금속구 (형태 FQ-XL)×1, 편광 필터 부속(FQ-XF1)×1, 취급 설명서, 경고 라벨

인텔리전트 카메라, 오토 포커스 카메라

FZ-SLC100

FZ-SLC15

FZ-SZC100

FZ-SZC15

촬영 소자

전 화소 판독 방식, 인터라인 전송형,1/3인치 CCD 촬영 소자

컬러/흑백

컬러

유효 화소수

640(H)×480(V)

화소 사이즈

7.4(μm)×7.4(μm)

셔터 기능

전자 셔터 방식, 셔터 스피드1/10~1/50,000s의 범위에서 설정 가능

파셜 기능

12라인~480라인

프레임 레이트(입력 시간)

80fps(12.5ms)

시야 *2

13~100mm*1

2.9~14.9mm*1

13~100mm*1

2.9~14.9mm*1

설치 거리

70~190mm*1

35~55mm*1

77.5~197.5mm*1

47.5~67.5mm

LED 클래스 *3(조명부)

클래스2

―

주위 온도 범위

동작 시：0~+50℃

보존 시：-25~+65℃(단, 결빙 및 결로 되지 않을 것)

주위 습도 범위

동작 시·보존 시：각 35~85%RH (단, 결로 되지 않을 것)

질량

약670g

약700g

약500g

부속품

취급 설명서, 육각 렌치

*1 공차±5%이내

*2 시야의 길이는 Y축 방향의 길이가 됩니다.

*3 적용 규격 IEC60825-1：1993+A1:1997+A2-2001,　　
　　　　　　EN60825-1 : 1994+A1:2002+A2:2001

액정 모니터

FZ-M08

인치 사이즈

8.4인치

타입

액정 컬러 TFT

해상도

1024×768 도트

입력 신호

아날로그 RGB 비디오 입력 1ch

전원 전압

DC21.6~26.4V

소비 전류

0.7A

주위 온도 범위

동작 시：0~+50℃ 보존 시：-25~+65℃(단, 결빙 및 결로 되지 않을 것)

주위 습도 범위

동작 시·보존 시：각 35~85%RH(단, 결로 되지 않을 것)

질량

1.2kg

부속품

취급 설명서, 설치 금속구 4개

카메라 케이블

FZ-VS　(2ｍ)

FZ-VSB　(2ｍ)

FZ-VSL　(2ｍ)

진동(내구)

10~150Hz 편진폭 0.15mm 3방향 각 8분 4회

주위 온도

동작 시·보존 시: 각0~+65℃(단, 결빙 및 결로 되지 않을 것)

주위 습도

동작 시·보존 시:각 40~70%RH(단, 결로 되지 않을 것)

주위 환경

부식성 가스가 없을 것

재질

케이블 외피, 커넥터：PVC

최소 굴곡 반경

69mm

81mm

69mm

질량

약170g

약220g

약170g

모니터 케이블

FZ-VM

진동(내구)

10~150Hz 편진폭 0.15mm 3방향 각 8분 4회

주위 온도

동작 시:각0~+50℃, 보존 시：-20~+65℃(단, 결빙 및 결로 되지 않을 것)

주위 습도

동작 시·보존 시:각 35~85%RH (단, 결로 되지 않을 것)

주위 환경

부식성 가스가 없을 것

재질

케이블 외피：내열 PVC, 커넥터：PVC

최소 휨반경

75mm

질량

약170g

케이블 연장 유니트

FZ-VSJ

전원 전압 *1

DC11.5~13.5V

소비 전류 *2

1.5A이하

주위 온도 범위

동작 시：0~+50℃　보존 시：-25~+65℃(단, 결빙 및 결로 되지 않을 것)

주위 습도 범위

동작 시·보존 시：각 35~85%RH(단, 결로 되지 않을 것)

최대 접속 수

2대/카메라

질량

240g

부속품

취급 설명서, 설치 나사 4개

*1 인텔리전트 카메라, 오토 포커스 카메라, 인텔리전트 컴팩트 카메라, 스트로보 컨트롤러, 조명 컨트롤러를 접속하고 있는 경우는, 케이블 연장 유니트에 DC12V의 전원 공급이 필요합니다.

*2 케이블 연장 유니트에 외부 전원을 접속했을 때의 전원 소비 전류입니다.

장거리 카메라 케이블

FZ-VS2　(15ｍ)

FZ-VSL2　(15ｍ)

진동(내구)

10~150Hz 편진폭 0.15mm 3 방향 각 8분 4회

주위 온도

동작 시·보존 시:각0~+65℃(단, 결빙 및 결로 되지 않을 것)

주위 습도

동작 시·보존 시：각 40~70%RH (단, 결로 되지 않을 것)

주위 환경

부식성 가스가 없을 것

재질

케이블 외피, 커넥터：PVC

최소 굴곡 반경

93mm

질량

약1600g

패러렐 케이블

FZ-VP

FZ-VPX

진동(내구)

10~150Hz 편진폭 0.15mm 3방향 각 8분 4회

주위 온도

동작 시:각0~+50℃, 보존 시：-20~+65℃(단, 결빙 및 결로 되지 않을 것)

주위 습도

동작 시·보존 시:각 35~85%RH (단, 결로 되지 않을 것)

주위 환경

부식성 가스가 없을 것

재질

케이블 외피：내열 PVC, 커넥터：ABS 수지

최소 굴곡 반경

75mm

질량

약160g

약180g

Hallation 컷 전용 조명 카메라

일반 사양

FZ-SXC
RB7018BR-4S

FZ-LTC
RB7018BR-4S

FZ-LT
RB7018BR-4S

소비 전력

18W이하 (DC12V1.5A이하)　

(카메라, 스트로보 컨트롤러 포함한다)

내진동

10~150HZ편진폭 0.35mm(가속도 최대 50m/s2)　3방향 각 8분10회

내충격

150m/s² 6방향 각 3회

주위 온도

동작 시：0~+50℃보존 시：-25~+60℃(단, 결빙 및 결로 되지 않을 것)

주위 습도

동작 시·보존 시：각 35~85%RH(단, 결로 되지 않을 것)

주위 환경

부식성 가스가 없을 것

보호 구조

IEC60259 IP20

재질

조명부 케이스：아연 도금 동판 조명부 커버：아크릴판　

조명부 카나그：스테인리스 동판

질량 케이블 포함

약600g

약500g

약400g

조명 사양

사양

광원

청색 LED(파장 ：약470nm),
적색 LED(파장 ：630nma)

조명 방식

8블록, 조도 가변 조명

평균수명

5,000시간

(주위 25℃, 휘도 최대, 상시 점등,

제조 후 조도50%가 될 때까지의 시간)

카메라 접속 대응표

명칭

형식

해상도

FZ4시리즈

쿼드 프로세싱

고속 컨트롤러
FZ4-11□

고속 컨트롤러
FZ4-7□

표준 컨트롤러
FZ4-6□

Lite컨트롤러
FZ4-L35□

인텔리전트
카메라

FZ-SLC100

30만 화소

○

FZ-SLC15

30만 화소

○

오토 포커스

카메라

FZ-SZC100

30만 화소

○

FZ-SZC15

30만 화소

○

디지털카메라

(단품)

FZ-SC

30만 화소

○

FZ-S

30만 화소

○

FZ-SC2M

200만 화소

○

FZ-S2M

200만 화소

○

FZ-SC5M2

500만 화소

○

○ *1

FZ-S5M2

500만 화소

○

○ *1

고속

카메라(단품)

FZ-SHC

30만 화소

○

FZ-SH

30만 화소

○

소형

디지털카메라

(단품)

FZ-SFC

30만 화소

○

FZ-SF

30만 화소

○

FZ-SPC

30만 화소

○

FZ-SP

30만 화소

○

인텔리전트
컴팩트 카메라

FZ-SQ010F

36만 화소

○

FZ-SQ050F

36만 화소

○

FZ-SQ100F

36만 화소

○

FZ-SQ100N

36만 화소

○

*1 500만 화소 카메라 접속시 (은)는 카메라 접속 대수가 최대 2대가 됩니다.

카메라··케이블 접속 대응표

명칭

형식

케이블

길이

인텔리

전트

카메라

오토

포커스

카메라

디지털 카메라(단품)

소형 디지털

카메라(단품)

인텔리

전트
컴팩트
카메라

고속

카메라

30만
화소

카메라

200 만
화소

카메라

500 만
화소

카메라

펜 타입·

플랫 타입

카메라 케이블

라이트 앵글

카메라 케이블

FZ-VS
FZ-VSL

2ｍ

○

5ｍ

○

10ｍ

○

내굴곡

카메라 케이블

FZ-VSB

2ｍ

○

5ｍ

○

10ｍ

○

장거리 카메라 케이블

장거리 라이트 앵글

카메라 케이블

FZ-VS2
FZ-VSL2

15m

○

Dimensions

FZ4-시리즈 컨트롤러

액정 일체 타입
FZ4-H110□/-H110□-10
FZ4-110□/-110□-10
FZ4-H70□/-H70□-10
FZ4-70□/-70□-10
FZ4-H60□/-H60□-10
FZ4-60□/-60□-10
FZ3-H30□/-H30□-10
FZ3-30□/-30□-10

Box 타입
FZ4-H115□/-H115□-10
FZ4-115□/-115□-10
FZ4-H75□/-H75□-10
FZ4-75□/-75□-10
FZ4-H65□/-H65□-10
FZ4-65□/-65□-10
FZ3-H35□/-H35□-10
FZ3-35□/-35□-10

FZ4-L35□/-L35□-10

카메라

디지털 카메라

30만 화소 카메라
FZ-S
FZ-SC

200만 화소 카메라
FZ-S2M
FZ-SC2M

500만 화소 카메라
FZ-S5M2
FZ-SC5M2

고속 카메라(단품)

FZ-SH
FZ-SHC

소형 디지털 카메라(단품)

카메라 헤드

플랫 타입
FZ-SF
FZ-SFC

펜 타입
FZ-SP
FZ-SPC

카메라 앰프

플랫 타입, 펜 타입 공통

인텔리전트 컴팩트 카메라

협시야 타입, 표준 타입
FZ-SQ010F
FZ-SQ050F

주1: 설치 금속구는 양쪽에 연결하실 수 있습니다.

광시야 타입
FZ-SQ100F (원거리)
FZ-SQ100N (근거리)

주1: 설치 금속구는 양쪽에 연결하실 수 있습니다.

인텔리전트 카메라

FZ-SLC15

FZ-SLC100

오토포커스 카메라
FZ-SZC15
FZ-SZC100

케이블

카메라 케이블

카메라 케이블
FZ-VS

장거리 카메라 케이블
FZ-VS2

내굴곡 카메라 케이블
FZ-VSB

장거리 라이트 앵글 카메라 케이블
FZ-VSL2

라이트 앵글 카메라 케이블
FZ-VSL

※1. 각 케이블은 2m/5m/10m가 있습니다.
※2. 각 카메라 케이블에는 극성이 있습니다.
명판이 붙어 있는 측을 컨트롤러에 접속해 주십시오.
※3. 케이블은 15m입니다.

패러렐 케이블

FZ-VP

※1 케이블은 2m/5m가 있습니다.

FZ-VP

※1 케이블은 2m/5m가 있습니다.

모니터 케이블
FZ-VM

※1 케이블은 2m/5m가 있습니다.

액정 모니터
FZ-M08

카메라 케이블 연장 유니트
FZ-VSJ

소형 카메라 접사 링
FZ-LESR

소형 카메라 렌즈
FZ-LES 시리즈

Halation 컷 전용 조명
FZ-SXCRB7018BR-4S (카메라 일체 타입)

FZ4 시리즈

회원메뉴

쇼핑몰 검색

FZ4 시리즈 요약정보 및 구매

상품 상세설명

sns 링크

Info

Board
