PC Vision System

PC Vision System 요약정보 및 구매

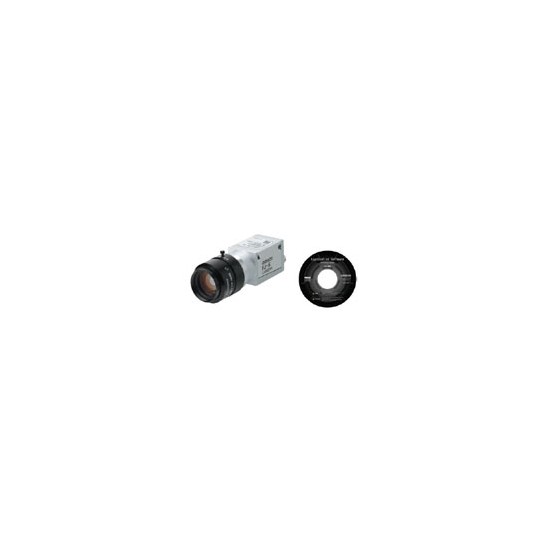

FJ 시리즈 (카메라 및 소프트웨어 비전 패키지)

▶ PC 시스템에 완성도 높은 화상 처리를 내장할 수 있는 카메라 & 소프트웨어 패키지

※ FJ-H305□(-10)는 2016년 9월말 생산종료
    자세한 사항은 생산중지/추천대체상품가이드를 참조하시기 바랍니다.

제조사 OMRON
판매가격 전화문의
배송비결제 주문시 결제

상품의 재고가 부족하여 구매할 수 없습니다.

상품 상세설명



Features

카메라

바로 연결·확장 가능

GigE 카메라

FJ 소프트웨어와 바로 연결하여 안정적인 동작이 가능한 카메라를 6 종류 준비했습니다. 최대 8 대의 카메라를 쉽게 확장 할 수 있습니다.　

계측 제어

즉시 설계 및 평가 가능

Menu 방식의 소프트웨어

FA 현장에서 쌓아온 완성도 높은 처리 항목 60 종을 탑재.
모든 GUI 첨부. 라이브러리 부품에서의 프로그래밍 개발에 비해 상당한 개발 공정을 절감 할 수 있습니다.

FJ 시리즈 (카메라 및 소프트웨어 비전 패키지) 특징 8

GUI 디자인

오리지널 화면을 효율적으로 설계

운전 화면 예

FJ 시리즈 (카메라 및 소프트웨어 비전 패키지) 특징 12

(FJ의 Application Producer와 Visual Studio ®로 작성)

레이아웃 편집 기능

조작성 · 시인성이 우수하다고 알려진 측정 화면을 기반으로, 각 윈도우나 버튼의 위치 · 크기 · 기능 할당을 간단한 조작으로 커스터 마이즈할 수 있습니다.

풍부한 화면 작성 모듈

사용자 지정 컨트롤 및 샘플 코드를 사용하여 자사 오리지날 화면도 쉽게 작성할 수 있습니다.

FJ 시리즈 (카메라 및 소프트웨어 비전 패키지) 특징 15

알고리즘

견고성이 높은 계측 알고리즘

HDR 센싱

다이나믹 레인지를 최대 5000 배로 확대하고 조명 얼룩이나 Halation의 영향으로 파악할 수 없었던 검사 대상의 상태를 명확하게 파악할 수 있습니다.

리얼 칼라 센싱

있는 그대로의 색상 정보를 검사하기 때문에, 그레이로 변환 및 필터 처리에서는 검출이 어려운 미묘한 색 차이를 확실히 검출 할 수 있습니다.

프로그래밍

오리지널 처리도 개발 가능

Visual Studio ®를 사용하여 오리지널의 처리 항목을 개발하고 통합 할 수 있습니다.
Application Producer에는 빠른 개발에 도움이되는 샘플을 풍부하게 탑재하고 있습니다.

매크로 처리 항목

고급 연산 처리도 매크로 처리 항목으로 플로우에 쉽게 통합 할 수 있습니다. 컨트롤러에서 프로그램을 편집하고, 컴파일 작업도 필요하지 않기 때문에 빠르게 시스템을 구축 · 조정을 할 수 있습니다.

Microsoft ® Visual studio ®는 미국 Microsoft Corporation의 미국, 일본 및 기타 국가에서 등록 상표 또는 상표입니다.



Lineup

※ ◎ 표시 또는 회색 배경 표기의 기종은 표준 재고 기종입니다. 무 표시 (주문 생산 기종)의 납기에 대해서는 거래 대리점에 문의하십시오.



유형형식동작 환경
카메라 및 소프트웨어
비전 패키지
·어플리케이션
　소프트웨어
　라이센스 1 개
·카메라 1 대
3069_lu_1_​​1
30 만 화소흑백 카메라FJ-SG-S· CPU : Intel Pentium Processor 탑재
　(SSE2 이상)
· OS : Windows XP Professional (32bit)
　Service pack3 이후
　또는 Windows7 Professional (32bit)
　또는 Enterprise (32bit)
　또는 Ultimate (32bit)
·. Net Framework :. Net Framework 3.5 이상
· 메모리 : 2GB 이상의 RAM
　하드 디스크 공간 : 2GB 이상
카메라 인터페이스 : Ethernet 1000BASE-T
디스플레이 : XGA (1024 × 768),
　True Color (32bit) 이상
· 광학 드라이브 : CD / DVD 드라이브
30 만 화소컬러 카메라FJ-SCG-S
200 만 화소흑백 카메라FJ-S2MG-S
200 만 화소컬러 카메라FJ-SC2MG-S
500 만 화소흑백 카메라FJ-S5MG-S
500 만 화소컬러 카메라FJ-SC5MG-S
카메라 단품
3069_lu_1_​​2
30 만 화소흑백 카메라FJ-SG---
30 만 화소컬러 카메라FJ-SCG
3069_lu_1_​​3
200 만 화소흑백 카메라FJ-S2MG
200 만 화소컬러 카메라FJ-SC2MG
3069_lu_1_​​4
500 만 화소흑백 카메라FJ-S5MG
500 만 화소컬러 카메라FJ-SC5MG
카메라 케이블
(LAN)
3069_lu_1_​​5
케이블 길이　
3m, 5m, 10m, 20m, 40m		FJ-VSG
카메라 케이블
(전원 및 I / O)
3069_lu_1_​​6
케이블 길이
3m, 5m, 10m * 1		FJ-VSP
개발 환경
3069_lu_1_​​7
Application ProducerFJ-AP1· CPU : Intel Pentium Processor 탑재
　(SSE2 이상)
· OS : Windows XP Professional (32bit)
　Service pack3 이상
　또는 Windows7 Professional (32bit)
　또는 Enterprise (32bit)
　또는 Ultimate (32bit)
·. Net Framework :. Net Framework 3.5 이상
· 메모리 : 2GB 이상의 RAM
　하드 디스크 공간 : 2GB 이상
브라우저 :
　Microsoft ® Internet Explorer 6.0 이상
디스플레이 : XGA (1024 × 768),
　True Color (32bit) 이상
· 광학 드라이브 : CD / DVD 드라이브
카메라 FJ -S □ □ □ G의 사용에는
　다음의 동작 환경이 필요합니다.
　카메라 인터페이스 : Ethernet 1000BASE-T
커스터마이즈에는 다음 소프트웨어가
　필요합니다.
　Microsoft ® Visual Studio ®
　2010 Professional
* 1. 10m는 30 만 화소 카메라 FJ-SCG/SG, 200 만 화소 카메라 FJ-SC2MG/S2MG에서 사용할 수 있습니다.



렌즈 종류

고해상도 · 저왜곡 렌즈



렌즈 형식◎ 3Z4S-LE
　SV-0614H		◎ 3Z4S-LE
　SV-0814H		◎ 3Z4S-LE
　SV-1214H		◎ 3Z4S-LE
　SV-1614H		◎ 3Z4S-LE
　SV-2514H
외관 / 외형
(단위 : mm)
3069_lu_2_1
3069_lu_2_2
3069_lu_2_3
3069_lu_2_4
3069_lu_2_5
초점 거리6mm8mm12mm16mm25mm
밝기F1.4F1.4F1.4F1.4F1.4
필터 사이즈M40.5
P0.5		M35.5
P0.5		M27.0
P0.5		M27.0
P0.5		M27.0
P0.5





렌즈 형식◎ 3Z4S-LE
　SV-3514H		◎ 3Z4S-LE
　SV-5014H		◎ 3Z4S-LE
SV-7525H		◎ 3Z4S-LE
SV-10028H
외관 / 외형
(단위 : mm)
3069_lu_2_6
3069_lu_2_7
3069_lu_2_8
3069_lu_2_9
초점 거리35mm50mm75mm100mm
밝기F1.4F1.4F2.5F2.8
필터 사이즈M35.5
P0.5		M40.5
P0.5		M34.0
P0.5		M37.5
P0.5



CCTV 렌즈



렌즈 형식◎ 3Z4S-LE
　SV-0614V		◎ 3Z4S-LE
　SV-0813V		◎ 3Z4S-LE
　SV-1214V		◎ 3Z4S-LE
　SV-1614V		◎ 3Z4S-LE
　SV-2514V
외관 / 외형
(단위 : mm)
3069_lu_3_1
3069_lu_3_2
3069_lu_3_3
3069_lu_3_4
3069_lu_3_5
초점 거리6mm8mm12mm16mm25mm
밝기F1.4F1.3F1.4F1.4F1.4
필터 사이즈M27
P0.5		M25.5
P0.5		M27
P0.5		M27
P0.5		M27
P0.5





렌즈 형식◎ 3Z4S-LE
　SV-3518V		◎ 3Z4S-LE
　SV-5018V		3Z4S-LE
SV-7527V		3Z4S-LE
SV-10035V
외관 / 외형
(단위 : mm)
3069_lu_3_6
3069_lu_3_7
3069_lu_3_8
3069_lu_3_9
초점 거리35mm50mm75mm100mm
밝기F1.8F1.8F2.7F3.5
필터 사이즈M27
P0.5		M30.5
P0.5		M30.5
P0.5		M30.5
P0.5



접사링



형식3Z4S-LE SV-EXR
내용7 점 세트 (40mm, 20mm, 10mm, 5mm, 2.0mm, 1.0mm, 0.5mm)
최대 외형 φ30mm
참고. 0.5mm, 1.0mm, 2.0mm, 접사링은 겹쳐서 사용하지 마십시오. 렌즈 및 다른 접사링 나사부에 끼우는 형태가 되므로, 2장이상 겹쳐서 사용하게 되면 나사 조임부가 불안정해 집니다.
참고. 30mm 이상 접사링을 사용하는 경우 진동의 영향을받지 않도록 보강이 필요합니다.



Specifications
 FJ-SCG/SGFJ-SC2MG/S2MGFJ-SC5MG/S5MG
촬상 소자프로그레시브 스캔
1 / 3 인치 CCD		프로그레시브 스캔
1/1.8 인치 CCD		프로그레시브 스캔
2 / 3 인치 CCD
유효 화소 수658 (H) × 492 (V) : 컬러1624 (H) × 1234 (V) : 컬러2454 (H) × 2056 (V) : 컬러
659 (H) × 494 (V) : 흑백1626 (H) × 1236 (V) : 흑백2456 (H) × 2058 (V) : 흑백
픽셀 크기7.4 (μm) × 7.4 (μm)4.4 (μm) × 4.4 (μm)3.45 (μm) × 3.45 (μm)
동기 방식내부 동기화
프레임 속도90fps20fps17fps
입력 라인 수Min 2 라인에 유효 화소 수 (V) (2라인 간격)
게인0dB ~ +25 dB0dB ~ +18 dB0dB ~ +14 dB
셔터 스피드17μs ~ 1s25μs ~ 1s29μs ~ 10s
영상 출력디지털 8bit
트리거 입력외부 트리거 / 소프트웨어 트리거 (이더넷)
외부 출력스트로브 트리거 / 트리거 READY
I / F기가비트 이더넷 (1Gbit / s)
렌즈 마운트C 마운트
전원 전압PoE/DC12V ± 10 %DC11.3 ~ 13.2V
카메라 케이블
FJ-VSP 사용시
의 투입 전압		3mDC11.3 ~ 13.2VDC11.8 ~ 13.8V
5m
10m사용 불가
소비 전력PoE 공급 : 3.6WPoE 공급 : 3.8W전원 및 I / O 커넥터 공급 : 6.4W
전원 및 I / O 커넥터 공급 : 3.1W전원 및 I / O 커넥터 공급 : 3.2W
내진동10 ~ 150Hz 편 진폭 0.35mm (가속도 최대 50m / s 2 ) 3 방향 (X / Y / Z) 각 8 분 10 회
내충격150m / s 2 6 방향 (상하, 좌우, 전후) 각 3 회
주위 온도동작시 : 0 ~ 40 ℃ (케이스 표면 온도 55 ℃ 이하가 될 것)
보존시 : -25 ~ +65 ℃ (단, 결빙 · 결로하지 않을 것)
주위 습도동작시 보존시 : 각 35 ~ 85 % RH (단, 결로하지 않을 것)
주위 환경부식성 가스가 없을 것
보호 구조IEC60529 규격 IP30
질량약 90g약 220g





Dimensions

(단위 : mm)
FJ-SCG/SG/SC2MG/S2MG

FJ Series (Camera and Software Vision Package) Dimensions 1

FJ-SC5MG/S5MG

FJ Series (Camera and Software Vision Package) Dimensions 2
