온도 조절기(디지털 조절계) 프로그램 타입

온도 조절기(디지털 조절계) 프로그램 타입 요약정보 및 구매

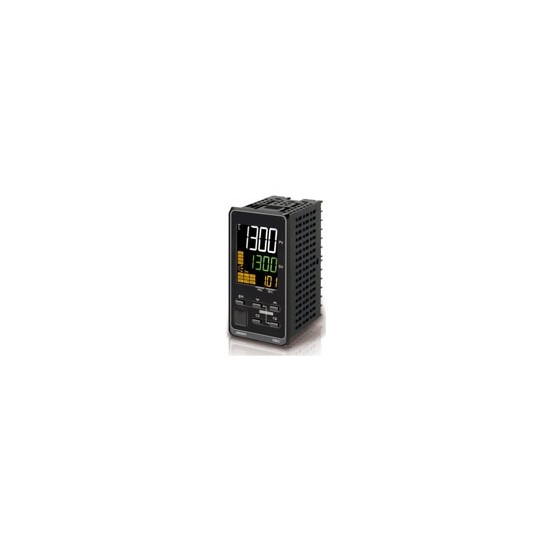

E5EC-T

▶ 48 × 96mm 사이즈. E5EC 시리즈 프로그램 타입 발매
▶ 최대 256 세그먼트의 프로그램 용량으로 다양한 어플리케이션에 대응

제조사 OMRON
판매가격 전화문의
배송비결제 주문시 결제

상품의 재고가 부족하여 구매할 수 없습니다.

상품 상세설명



Features

시인성이 뛰어난 백색 PV (현재 값) 표시 & 3 단 표시로 확인 작업을 보다 편리하게.

보기 쉬운 백색 + 업계 최대 표시 사이즈 ※

검은 바탕에 백색 표시, 게다가 업계 최대로 뛰어난 시인성을 실현.
어느 각도에서도, 자연광이 비추는 환경에서도, 어두운 현장에서도 현재값을 빠르고 확실하게 확인 할 수 있습니다.
※ 2013 년 11 월 현재 당사 조사

알기 쉬운 3 단 표시

현재값 (PV / 백색), 목표값 (SV / 녹색)에 프로그램 진행 상황 (PRG, SEG / 황색)도 표시합니다.
표시 전환 작업없이 동시에 확인가능하므로 작업성도 향상됩니다.

프로그램 No.와 세그먼트 No.로 프로그램 진행 상황을 표시

E5AC-T Features 4



전용 설정 소프트웨어로 간단하게 설정. 장비의 기동을 더욱 빠르게.

USB 전원 공급으로 외부전원 불필요.
본체를 전원에 연결하지 않아도 PC에서 전원을 공급 받습니다.

E5AC-T Features 6

8 프로그램 × 32 세그먼트 설정 가능 어플리케이션의 폭을 더욱 넓게.

E5AC-T Features 9



안심 기본 성능

·고속 샘플링주기 50ms
·제어주기 0.1s, 0.2s에 대응
·전기종 풀 멀티 입력
·프로그램 리스 통신 기능 탑재
·이벤트 입력 점수 : 최대 6 점
·보조 출력 점수 : 4 점

현장의 작업을 보다 간편하게.

파라메터 숨김 기능. 오동작 및 설정 미스 예방.

장비를 사용하는 현장에 맞게 표시 불필요한 파라메터를 숨길 수 있습니다.
설정은 전용 설정 소프트웨어 CX-Thermo를 사용하여 PC로 간단하게 작성 가능합니다.
현장에서는 불필요한 파라메터를 표시하지 않으므로 작업자의 조작미스를 방지할 수 있습니다.

E5AC-T Features 12

Shift 키 수치 입력 공수를 줄일 수 있습니다.

예를 들어 100 ℃로 설정할 경우 기존에는 키를 눌러 1 ℃ 씩 올려야 했지만, Shift 키 [CCPF]를 누르면 자릿수 이동이 가능합니다.
파라메터의 설정이 많은 프로그램 제어의 경우, 현장에서의 수치 입력이 편해집니다.

E5AC-T Features 13



Lineup

※ ◎ 표시 또는 회색 배경 표기의 기종은 표준 재고 기종입니다. 무 표시 (주문 생산 기종)의 납기에 대해서는 거래 대리점에 문의하십시오.

형식 기준

나사 단자대 타입




가열 · 냉각 제어에 대해

가열 · 냉각 제어 기능을 사용하는 경우



① 제어 출력의 할당에 대해
  제어 출력 2가 없는 경우 : 보조 출력을 제어 출력 (냉각 측)으로 사용합니다.
  제어 출력 2가 있는 경우 : 제어 출력 2점을 각각 가열 측과 냉각 측에 사용합니다.
                (어느 쪽이 가열 측과 냉각 측이든 괜찮습니다.)
② 제어에 대해
  PID 제어를 실시하는 경우, 가열 측 PID 냉각 측 PID 각각 독립적으로 설정할 수 있습니다.
  가열 측과 냉각 측에서 응답 특성이 다른 제어계에도 대응 가능합니다.



옵션 (별매)

USB-시리얼 변환 케이블



형식
E58-CIFQ2



변환 케이블



형식
E58-CIFQ2-E





참고. 반드시 E58-CIFQ2와 세트로 사용해주십시오.
   전면 설정 툴용 포트를 사용하는 경우에 사용합니다.



단자 커버



형식
E53-COV24 (3개 포장)



방수 패킹



형식
Y92S-P9



참고 본 방수 패킹은 본체에 포함되어 있습니다.

방수 커버



형식
Y92A-49N



전면 포트 커​​버



형식
Y92S-P7



참고 본 전면 포트 커​​버는 본체에 포함되어 있습니다.

설치 어댑터



형식
Y92F-51 (2개 포장)



참고 본 장착 어댑터는 본체에 포함되어 있습니다.

전류 검출기 (CT)



홀 직경형식
Φ 5.8E54-CT1
Φ 12.0E54-CT3



지원 소프트웨어 CX-Thermo



형식
EST2-2C-MV4





참고. E5EC-T/E5AC-T는 CX-Thermo Ver.4.61 이상부터 대응하고 있습니다.
   CX-Thermo의 사용 환경에 대해서는 "EST2-2C-MV4"를 참조하십시오.





Specifications

정격 / 성능

정격



전원 전압전원 전압 A 타입 : AC100 ~ 240V 50/60Hz
전원 전압 D 타입 : AC24V 50/60Hz/DC24V
허용 전압 변동 범위전원 전압의 85 ~ 110 %
소비 전력8.7VA 이하 (AC100 ~ 240V), 5.6VA 이하 (AC24V) / 3.2W 이하 (DC24V)
센서 입력온도 입력
 열전대 : K, J, T, E, L, U, N, R, S, B, W, PL Ⅱ
 백금 측온 저항체 : Pt100, JPt100
 비접촉 온도 센서 (ES1B) : 10 ~ 70 ℃ 60 ~ 120 ℃, 115 ~ 165 ℃, 140 ~ 260 ℃
아날로그 입력
 전류 입력 : 4 ~ 20mA, 0 ~ 20mA
 전압 입력 : 1 ~ 5V, 0 ~ 5V, 0 ~ 10V
입력 임피던스전류 입력 150Ω 이하, 전압 입력 1MΩ 이상
(ES2-HB/THB을 연결할 때는 1 : 1 연결로 사용해 주십시오)
제어 방식2 자유도 PID (오토 튜닝 포함) 또는 ON / OFF
제어
출력
릴레이 출력1a AC250V 5A (저항 부하) 전기적 수명 10 만회 최소 적용 부하 5V 10mA (P 수준, 참고)
전압 출력
(SSR 구동용)
출력 전압 DC12V ± 20 % (PNP) 최대 부하 전류 40mA, 단락 보호 회로 기능
(제어 출력 2가있는 기종은 최대 부하 전류 21mA)
리니어 전류
출력
DC4 ~ 20mA/DC0 ~ 20mA 부하 500Ω 이하 분해능 약 10,000
보조
출력
점수4 점
출력 사양릴레이 출력 1a AC250V, 4 출력 유형 : 2A (저항 부하)
전기적 수명 10 만회 최소 적용 부하 5V 10mA (P 수준, 참고값)
이벤트
입력
점수2 점, 4 점, 6 점 (기종에 따름)
외부 접점
입력 사양
유접점 입력시 : ON : 1kΩ 이하 OFF : 100kΩ 이상
무접점 입력시 : ON : 잔류 전압 1.5V 이하 OFF : 누설 전류 0.1mA 이하
유출 전류 : 약 7mA (1 접점 당)
전송
출력
점수1 점 (기종에 따름 : 전송 출력 타입)
출력 사양전류 출력 : DC4 ~ 20mA 부하 : 500Ω 이하 분해능 : 약 10,000
리니어 전압 출력 : DC1 ~ 5V 부하 : 1kΩ 이상 분해능 : 약 10,000
포텐쇼메터 입력100Ω ~ 10kΩ
설정 방식전면 키에 의한 디지털 설정
지시 방식11 세그먼트 디지털 표시 및 단발광 표시
문자 사이즈 : PV : 18.0mm, SV : 11.0mm, MV : 7.8mm
3 단 표시. 내용 : PV / SP / 프로그램 No. 세그먼트 No. 세그먼트 남은 시간 조작량 (밸브 개방)
자릿수 : 4 자리
뱅크 전환 기능없음
기타 기능메뉴얼 출력, 가열 냉각 제어, 루프 단선 경보 기능, SP 램프, 경보 기능,
히터 단선 검출 기능 (SSR 고장 포함), 40 % AT, 100 % AT, 조작량 리미트,
입력 디지털 필터, 로버스트 튜닝, PV 입력 보정, 보호,
제곱 연산 기능, 조작량 변화율 리미트, 간이 연산, 온도 상태 표시 기능,
입력 이동 평균, 표시 밝기 설정
사용 주위 온도-10 ~ +55 ℃ (단, 결로 또는 결빙하지 않을 것) /
3 년 보증시 : -10 ~ +50 ℃ (단, 결로 또는 결빙하지 않을 것)
사용 주위 습도상대 습도 25 ~ 85 %
보관 온도-25 ~ +65 ℃ (단, 결로 또는 결빙하지 않을 것)
고도2,000 m 이하
권장 퓨즈T2A, AC250V 지연 낮은 차단 용량
설치 환경설치 카테고리 Ⅱ, 오염도 2 (IEC61010-1에 따름)



입력 범위

온도 입력

아날로그 입력



입력 종별전류전압
입력 사양4 ~ 20mA0 ~ 20mA1 ~ 5V0 ~ 5V0 ~ 10V
설정 범위스케일링을 통해 다음 중 하나의 범위에서 사용
-1999 ~ 9999, -199.9 ~ 999.9,
-19.99 ~ 99.99, -1.999 ~ 9.999
설정 번호2526272829



경보 종별

경보 종별을 다음 17 종류에서 경보마다 독립적으로 설정할 수 있습니다. 초기 값은 「2 : 상한」입니다. (주)
출력으로 보조 출력에 할당합니다. 또한 ON 딜레이, OFF 딜레이 (0 ~ 999s)도 지정할 수 있습니다.
참고. 히터 단선 · SSR 고장 검출 기능 있음 기종은 "경보 1"은 "히터 경보 (HA)"이며, 공장 출하 상태에서는 "경보 종별 1"이
   표시되지 않습니다.
   경보 1 기능을 사용하려면 출력 할당에서 경보 1을 할당하십시오.

설정경보 종별경보 출력 기능기능 설명
경보값(X)이 +경보값(X)이 -
0경보 기능 없음출력 OFF경보 기능 없음.
1상하한 * 1
e5_c_sp_4_1
* 2목표값 (SP)에 대한 상향 편차를 경보 상한 (H),
하향 편차를 경보 하한값(L)으로 설정합니다. 편차 이외에는 ON이 됩니다.
2
(기본값)
상한
e5_c_sp_4_2
e5_c_sp_4_13
목표값 (SP)에 대한 상향 편차를 경보값 (X)으로 설정
합니다. 편차 이상에서 ON이 됩니다.
3하한
e5_c_sp_4_3
e5_c_sp_4_14
목표값 (SP)에 대한 하향 편차를 경보값 (X)으로 설정
합니다. 편차 이하에서 ON이 됩니다.
4상하한 범위 * 1
e5_c_sp_4_4
* 3목표값 (SP)에 대한 상향 편차를 경보 상한값 (H),
하향 편차를 경보 하한값 (L)에서 설정합니다. 편차 내에서ON이 됩니다.
5상하한 대기
시퀀스 장착 * 1
e5_c_sp_4_1
* 5
* 4"1 : 상하값" 경보 동작에 대기 시퀀스가 장착됩니다.
* 6
6상한 대기
시퀀스 장착
e5_c_sp_4_2
e5_c_sp_4_13
"2 : 상한"경보 동작에 대기 시퀀스가 장착됩니다.* 6
7하한 대기
시퀀스 장착
e5_c_sp_4_3
e5_c_sp_4_14
"3 : 하한"경보 동작에 대기 시퀀스가 장착됩니다.* 6
8절대값 상한
e5_c_sp_4_5
e5_c_sp_4_15
목표값 (SP)에 관계없이 현재값 (PV)이 경보값 (X)보다 클 때 경보가 ON이됩니다.
9절대값 하한
e5_c_sp_4_6
e5_c_sp_4_16
목표값 (SP)에 관계없이 현재값 (PV)이 경보값 (X)보다 작을 때 경보가 ON이됩니다
10절대값 상한 대기
시퀀스 장착
e5_c_sp_4_5
e5_c_sp_4_15
"8 : 절대값 상한"경보 동작에 대기 시퀀스가 장착됩니다.* 6
11절대값 하한 대기
시퀀스 장착
e5_c_sp_4_6
e5_c_sp_4_16
"9 : 절대값 하한"경보 동작에 대기 시퀀스가 장착됩니다.* 6
12LBA
(경보 1종별만)
-* 7
13PV 변화율 경보-* 8
14SP 절대값 상한
e5_c_sp_4_7
e5_c_sp_4_17
목표값 (SP)이 경보값 (X)보다 클 때 경보가 ON
이 됩니다.
15SP 절대값 하한
e5_c_sp_4_8
e5_c_sp_4_18
목표값 (SP)이 경보값 (X)보다 작을 때 경보가 ON
이 됩니다.
16MV 절대값 상한
* 9
표준 제어시
e5_c_sp_4_9
표준 제어시
e5_c_sp_4_19
조작량 (MV)이 경보 값 (X)보다 클 때 경보가 ON
이 됩니다.
가열 냉각 제어시
(가열측 조작량)
e5_c_sp_4_9
가열 냉각 제어시
(가열측 조작량)
상시 ON
17MV 절대값 하한
* 9
표준 제어시
e5_c_sp_4_10
표준 제어시
e5_c_sp_4_20
조작량 (MV)이 경보값 (X)보다 작을 때 경보가 ON
이 됩니다.
가열 냉각 제어시
(냉각측 조작량)
e5_c_sp_4_9
가열 냉각 제어시
(냉각측 조작량)
상시 ON



* 1 설정 값 1,4,5는 경보 종별의 상 · 하한값을 개별적으로 설정할 수 있고, L, H로 표시됩니다.
* 2 설정값 : 1 상하한 경보


* 3. 설정값 : 4 상하한 범위


* 4. 설정값 : 5 상하한 대기 시퀀스 경보
   「* 2」의 상하한 경보에서
 케이스 2의 경우 히스테리시스가 상한 · 하한으로 중복될 경우 상시 OFF
 케이스 3의 경우 상시 OFF
* 5. 설정값 : 5 상하한 대기 시퀀스 경보
히스테리시스가 상한 · 하한으로 중복될 경우 상시 OFF
* 6 「E5 □ C-T 디지털 조절계 프로그램 타입 사용자 메뉴얼」(Man.No. : SGTD-742)
    「4-11 항 경보 히스테리시스」의 「대기 시퀀스」를 참조하십시오.
* 7 「E5 □ C-T 디지털 조절계 프로그램 타입 사용자 메뉴얼」(Man.No. : SGTD-742)
    「5-10 항 루프 단선 경보」의 「루프 단선 경보 (LBA)」을 참조하십시오.
* 8 「E5 □ C-T 디지털 조절계 프로그램 타입 사용자 메뉴얼」(Man.No. : SGTD-742)
    「4-9 항 경보 출력을 하려면」의 「● PV 변화율 경보」를 참조하십시오.
* 9. 가열 냉각 제어시, MV 절대값 상한 경보는 가열측 조작량에만, 또한, MV 절대값 하한 경보는 냉각측 조작량에만 유효합니다.

성능



지시 정밀도
(주위 온도 23 ℃)
열전대 : (지시값의 ± 0.3 % 또는 ± 1 ℃의 큰 쪽) ± 1 디지트 이하 * 1
백금 측온 저항체 : (지시치의 ± 0.2 % 또는 ± 0.8 ℃ 중 큰 쪽) ± 1 디지트 이하
아날로그 입력 : ± 0.2 % FS ± 1 디지트 이하
CT 입력 : ± 5 % FS ± 1 디지트 이하
포텐쇼메터
 입력 : ± 5 % FS ± 1 디지트 이하
전송 출력 정밀도± 0.3 % FS 이하
온도의 영향 * 2열전대 입력 (R, S, B, W, PL Ⅱ) : (지시값의 ± 1 % 또는 ± 10 ℃의 큰 쪽) ± 1 디지트 이하
기타 열전대 입력 : (지시값의 ± 1 % 또는 ± 4 ℃의 큰 쪽) ± 1 디지트 이하 * 3
백금 측온 저항체 입력 : (지시값의 ± 1 % 또는 ± 2 ℃ 중 쪽) ± 1 디지트 이하
아날로그 입력 : ± 1 % FS ± 1 디지트 이하
CT 입력 : ± 5 % FS ± 1 디지트 이하
전압의 영향 * 2
입력 샘플링주기50ms
조절 감도온도 입력 : 0.1 ~ 999.9 ℃ / ° F (0.1 ℃ / ° F 단위)
아날로그 입력 : 0.01 ~ 99.99 % FS (0.01 % FS 단위)
비례대 (P)온도 입력 : 0.1 ~ 999.9 ℃ / ° F (0.1 ℃ / ° F 단위)
아날로그 입력 : 0.1 ~ 999.9 % FS (0.1 % FS 단위)
적분 시간 (I)표준 / 가열 냉각, 위치 비례 (클로즈) : 0 ~ 9999 (s 1s 단위), 0.0 ~ 999.9s (0.1s 단위)
위치 비례 (플로팅) : 1 ~ 9999 (s 1s 단위), 0.1 ~ 999.9s (0.1 s 단위) * 4
미분 시간 (D)0 ~ 9999s (1s 단위), 0.0 ~ 999.9s (0.1s 단위) * 4
냉각용 비례대 (P)온도 입력 : 0.1 ~ 999.9 ℃ / ° F (0.1 ℃ / ° F 단위)
아날로그 입력 : 0.1 ~ 999.9 % FS (0.1 % FS 단위)
냉각용 적분 시간 (I)0 ~ 9999s (1s 단위) 0.0 ~ 999.9s (0.1s 단위) * 4
냉각용 미분 시간 (D)0 ~ 9999s (1s 단위) 0.0 ~ 999.9s (0.1s 단위) * 4
제어주기0.1, 0.2, 0.5, 1 ~ 99s (1s 단위)
매뉴얼 리셋 값0.0 ~ 100.0 % (0.1 % 단위)
경보 설정 범위-1999 ~ 9999 (소수점 위치는 입력 종류에 따라 다름)
신호원 저항 영향열전대 : 0.1 ℃ / Ω 이하 (100Ω 이하), 백금 측온 저항체 : 0.1 ℃ / Ω 이하 (10Ω 이하)
절연 저항20MΩ 이상 (DC500V인가)
내전압AC3, 000V 50 또는 60Hz 1min (이극 충전부 단자)
진동오동작10 ~ 55Hz 20m / s 2 3 축 방향 10min
내구성10 ~ 55Hz 20m / s 2 3 축 방향 2h
충격오동작100m / s 2 3 축 방향 각 3 회
내구성300m / s 2 3 축 방향 각 3 회
질량본체 : 약 210g 어댑터 : 약 4g × 2 개
보호 구조전면 : IP66, 리어 케이스 : IP20, 단자부 : IP00
메모리 보호비 휘발성 메모리 (기록 횟수 : 100 만)
설정 툴CX-Thermo Ver.4.61 이상
설정 툴 용 포트형태 E5EC-T/E5AC-T의 윗면 :
USB-시리얼 변환 케이블 E58-CIFQ2를 사용하여 PC 측 USB 포트에 연결 * 5
형태 E5EC-T/E5AC-T 전면 :
USB-시리얼 변환 케이블 E58-CIFQ2 + 변환 케이블 E58-CIFQ2-E를 사용하여
PC 측 USB 포트와 연결 * 5
규격인증 규격UL61010-1, 한국 전파법 (법률 제 10564 호)
규정 준수EN61010-1 (IEC61010-1) : 오염도 2, 과전압 카테고리 Ⅱ
EMC 지침EMI EN61326
방사 방해 전계 강도 EN55011 Group1 classA
잡음 단자 전압 EN55011 Group1 classA
EMS EN61326
정전기 방전 내성 EN61000-4-2
전자계 강도 내성 EN61000-4-3
버스트 노이즈 내성 EN61000-4-4
전도성 방해 내성 EN61000-4- 6
서지 내성 EN61000-4-5
전압 강하 /전원 차단 내성 EN61000-4-11



* 1 : K (-200 ~ 1300 ℃ 범위), T, N -100 ℃ 이하와 U, L은 ± 2 ℃ ± 1 디지트 이하. B의 400 ℃ 이하는 규정 없음.
    B의 400 ~ 800 ℃는 ± 3 ℃ 이하. R, S의 200 ℃ 이하는 ± 3 ℃ ± 1 디지트 이하.
    W는 (± 0.3 % PV 또는 ± 3 ℃의 큰 쪽) ± 1 디지트 이하.
    PL Ⅱ는 (± 0.3 % PV 또는 ± 2 ℃ 중 큰 쪽) ± 1 디지트 이하.
* 2. 조건 : 주위 온도 : -10 ℃ ~ 23 ℃ ~ 55 ℃ 전압 범위 : 정격 전압의 -15 ~ +10 %
* 3. K 센서 -100 ℃ 이하는 ± 10 ℃ 이내.
* 4. 단위는 「적분 / 미분 시간 단위」의 설정에 따라 다릅니다.
* 5. 외부 시리얼 통신 (RS-485) 및 USB-시리얼 변환 케이블 통신을 동시에 사용 가능합니다..

프로그램 제어 기능



프로그램 (패턴) 수8
세그먼트 (스텝) 수32
세그먼트 설정 방법시간 설정 (목표값, 시간으로 세그먼트를 설정)
경사 설정 (세그먼트 형식, 목표값, 기울기, 시간으로 세그먼트를 설정)
세그먼트 시간0 시간 0 분 ~ 99 시간 59 분
0 분 0 초 ~ 99 분 59 초
경보 설정프로그램마다 설정
리셋시 동작제어 중지, 정치 제어에서 선택 가능
전원 투입 후 작동계속, 리셋, 런, 매뉴얼 모드 중 선택 가능
PID 조조수8 조
설정 방식프로그램마다 설정 (PID 조 자동 선택 기능)
경보 SP 선택램프 중 목표값, 대상 목표값에서 선택 가능
프로그램
상태 제어
세그먼트 작업어드벤스, 세그먼트 점프, 홀드, 대기
프로그램 조작프로그램 반복, 프로그램 링크
대기대기 방식세그먼트 종료시
웨이트 폭 설정모든 프로그램 공통 대기 폭
타임 시그널출력 점수2 점
ON / OFF 횟수각 1 회 / 점
설정 방식프로그램마다 설정
프로그램 상태 출력프로그램 엔드 출력 (펄스 폭 설정 가능), 런​​ 중 출력 스테이지 출력
프로그램
시작시 동작
PV 시작SP 스타트, PV 스타트 (경사 우선)에서 선택 가능
대기0 시간 0 분 ~ 99 시간 59 분
0 일 0 시간 99 일 23 시간
운전 종료 후 동작리셋, 계속, 정치 SP 모드 중 선택 가능
프로그램 SP 시프트모든 프로그램 공통 프로그램 SP 시프트 값



USB-시리얼 변환 케이블 사양



지원 OSWindows XP/Vista/7
지원 소프트웨어CX-Thermo Ver.4.61 이상
대응 기종E5 □ CT 시리즈, E5 □ C 시리즈, E5CB 시리즈
USB I / F 규격USB Specification 2.0 준거
DTE 속도38400bps
커넥터 사양PC 측 : USB (A 타입 플러그)
온도 조절기 측 : 전용 시리얼 커넥터
전원버스 전원 (USB 호스트 컨트롤러에서 공급) *
전원 전압DC5V
소비 전류최대 450mA
출력 전압DC4.7 ± 0.2V (USB-시리얼 변환 케이블에서 온도 조절기 측에 공급)
출력 전류최대 250mA (USB-시리얼 변환 케이블에서 온도 조절기 측에 공급)
사용 주위 온도0 ~ +55 ℃ (단, 결로 또는 결빙하지 않을 것)
사용 주위 습도상대 습도 10 ~ 80 %
보관 온도-20 ~ +60 ℃ (단, 결로 또는 결빙하지 않을 것)
보관 습도상대 습도 10 ~ 80 %
고도2,000 m 이하
질량약 120g





Windows는 미국 Microsoft Corporation의 미국 및 기타 국가의 등록 상표입니다.
* USB 포트는 High-Power 포트를 사용하십시오.
참고. 컴퓨터에 드라이버를 설치해야합니다. 설치 방법은 케이블에 부속되어 있는 취급 설명서를 참조하십시오.



통신 성능



전송로 접속RS-485 : 멀티 드롭
통신 방식RS-485 (2 선식 반이중)
동기 방식조보 동기
프로토콜CompoWay / F, Modbus
통신 속도 *9600,19200,38400,57600 bps
전송 코드ASCII
데이터 비트 길이 *7,8 비트
스톱 비트 길이 *1,2 비트
오류 검출수직 패리티 (없음, 짝수, 홀수)
BCC (블록 체크 캐릭터)
CompoWay / F시
CRC-16 Modbus시
흐름 제어없음
인터페이스RS-485
재시도 기능없음
통신 버퍼217 바이트
통신 응답 전송 대기 시간0 ~ 99ms
초기값 : 20ms



* 통신 속도, 데이터 비트 길이, 스톱 비트 길이, 수직 패리티 설정은 "통신 설정 레벨」에서 각각 독립적으로 설정할 수 있습니다.

통신 기능



프로그램 리스
통신 기능
PLC의 메모리를 통해 E5 □ C-T 파라메터를 읽고 쓰거나, 런 / 리셋하는 기능.
PLC와의 통신은 E5 □ C-T가 자동으로 수행하므로 통신 프로그램을 만들 필요가 없음.
연결 가능 대수 : 최대 32 개
대상 PLC :
오므론 PLC CS, CJ, CP 시리즈
미츠비시 전기 PLC MELSEC Q 시리즈, L 시리즈
콤포
통신 기능
연결된 온도 조절기 사이를 마스터에 설정된 온도 조절기에서 목표 값과 RUN / STOP 지시를
슬레이브로 전송 가능.
목표 값은 기울기 및 오프셋을 설정 가능.
연결 가능 대수 : 최대 32 개 (마스터 포함)
복사 기능 *연결된 온도 조절기 사이를 마스터에 설정된 온도 조절기에서 설정 파라메터를 슬레이브로
복사 가능.



MELSEC는 미쓰비시 전기 주식회사의 등록 상표입니다.
* 프로그램 리스 통신 기능과 콤포 통신 기능에 대응하고 있습니다.

전류 검출기 (CT) (별매) 정격



내전압AC1, 000V (1min)
진동50Hz, 98m / s 2
질량약 11.5g (E54-CT1) 약 50g (E54-CT3)
부속품 (E54-CT3 만)접촉자 (2 개)
플러그 (2 개)



히터 단선 · SSR 고장



CT 입력 (히터 전류 검출 용)단상 히터 용 감지 기능 타입 : 1 점
최대 히터 전류AC50A
입력 전류값 지시 정밀도± 5 % FS ± 1 디지트 이하
히터 단선 경보 설정 범위 * 10.1 ~ 49.9A (0.1A 단위)
검출 최소 ON 시간 : 100ms * 3
SSR 고장 경보 설정 범위 * 20.1 ~ 49.9A (0.1A 단위)
검출 최소 OFF 시간 : 100ms * 4





* 1. 히터 단선 경보는 제어 출력이 ON 일 때 히터 전류를 측정하고 설정값 (히터 단선 검출 전류값)보다 작을 때, 출력이 ON
    됩니다.
* 2. SSR 고장 경보는 제어 출력이 OFF 일 때 히터 전류를 측정하고 설정값 (SSR 고장 검출 전류값)보다 큰 경우, 출력이 ON
    됩니다.
* 3. 제어주기 0.1s, 0.2s시 30ms
* 4. 제어주기 0.1s, 0.2s시는 35ms



외부 접속도

·구입 시, 입력 종별은 「5」 열전대(K)로 설정되어 있습니다. 센서가 다른 경우, 입력 이상(5. ERR)이 발생할 수 있습니다.
입력 종별을 확인해 주십시오.


주1. 극성에 따라 단자 용도가 다릅니다.
주2. 회색 표시 단자에는 접속하지 마십시오.
주3. EMC 규격 적합상, 센서 길이는 30m 이재에서 사용해 주십시오. 30m를 넘겨 사용하는 경우, EMC 규격 적합 범위외가 되므로 주의해 주십시오.
주4. 접속 압차 단자는 M3를 사용해 주십시오.



Dimensions

본체

E5EC-T

·설정 툴 용 포트는 본 제품의 앞면과 윗면에 있습니다.
·설정 툴을 사용할 때, PC와 온도조절기를 연결하기 위해 사용합니다.
·접속할 때에는 전용 USB-시리얼 변환 케이블(E58-CIFQ2)이 필요합니다.
·접속 방법에 관한 상세사항은 USB-시리얼 변환케이블 취급설명서를 참조해 주십시오.
·주. USB-시리얼 변환케이블을 접속한 상태로 본 제품을 사용하지 마십시오.

· 설치 판넬 두께는 1 ~ 8mm입니다.
· 상하 방향은 밀착 설치할 수 없으므로 주의하십시오. (설치 간격을 지켜주세요)
· 방수가 되도록 설치하려면 본체에 방수 패킹을 삽입하십시오.
· 여러 대를 설치하여 사용하는 경우, 본 기기의 주위 온도가 사양을 초과하지 않도록 주의하시기 바랍니다.

*제어 출력 1,2 선택 : QQ, QR, RR, CC, PR, CQ
  옵션 No. 선택 : 019, 020, 021, 022
  조합의 기종을 선택하여 밀착 설치하여 사용하는 경우, 주위 온도는 45℃ 이하여야 합니다.
  주위 온도 55 ℃에서 사용하는 경우 다음과 같은 간격으로 설치해 주십시오.


옵션 (별매)

USB-시리얼 변환 케이블
E58-CIFQ2

변환 케이블
E58-CIFQ2-E

참고 반드시 E58-CIFQ2와 세트로 사용해주십시오.

단자 커버
E53-COV24 (3 개 셋트)

E5AC-T 외형 치수 8

방수 패킹
Y92S-P9 [DIN 48 × 96 용]

E5EC-T 외형 치수 10

제품에 동봉되어 있습니다.
방수 패킹을 사용하는 경우, 보호 구조는 IP66입니다.
또한 E5EC-T / E5AC-T의 전면 설정 툴 용 포트 커버는 확실하게 닫혀 있어야합니다. (IP66의 방수 레벨을 확보하기 위해, 사용 환경에 따라 방수 패킹 및 전면 설정 툴 용 포트 커버가 열화, 수축 또는 경화하므로 정기적인 교환을 추천합니다. 정기적인 교환시기는 사용 환경에 따라 다릅니다. 고객께서 직접 확인하시기 바랍니다. 3 년 이하를 기준으로합니다.) 방수 구조가 필요없는 경우 방수 패킹을 설치할 필요가 없습니다.

전면 설정 툴 용 포트 커버
Y92S-P7

E5AC-T 외형 치수 11

전면 설정 툴 용 포트 커버를 분실, 파손했을 경우는 별도 주문하십시오.
사용 환경에 따라 열화, 수축 또는 경화하므로 정기적인 교환을 추천합니다.

장착 어댑터
Y92F-51 (2 개 세트)

E5AC-T 외형 치수 13

제품에 동봉되어 있습니다.
분실, 파손된 경우는 별도 주문 해주십시오.

방수 커버
Y92A-49N (48 x 96 용)

E5EC-T 외형 치수 16

전류 검출기

E54-CT1

E5AC-T 외형 치수 17

E54-CT3

E5AC-T Dimensions 13

E54-CT3 부속품

E5AC-T Dimensions 14

관통 전류 (Io) 대 출력 전압 (Eo) 특성 (참고값)
E54-CT1

E5AC-T Dimensions 15

연속 최고 히터 전류 : 50A (50/60Hz)
권수 : 400 ± 2 턴
권선 저항 : 18 ± 2Ω

관통 전류 (Io) 대 출력 전압 (Eo) 특성 (참고값)
E54-CT3

E5AC-T Dimensions 16

연속 최고 히터 전류 : 120A (50/60Hz)
(단, 오므론 온도 컨트롤러의 연속 최고 히터 전류 값은 50A입니다.)
권수 : 400 ± 2 턴
권선 저항 : 8 ± 0.8Ω

sns 링크

Info

회사명. (주)다성에프에이
본사. 경기도 수원시 영통구 신원로 156, 2층 (신동 348번지)
부산사무소. 부산광역시 강서구 유통단지1로 41 부산티플렉스 118동 217호(대저2동 3153-1번지)
사업자 등록번호. 314-86-38689 대표. 이갑봉
전화. 031-203-2798 팩스. 031-203-2791
개인정보 보호책임자. 이갑봉
Copyright © 2017 (주)다성에프에이. All Rights Reserved.
