슬림 I / O 릴레이

슬림 I / O 릴레이 요약정보 및 구매

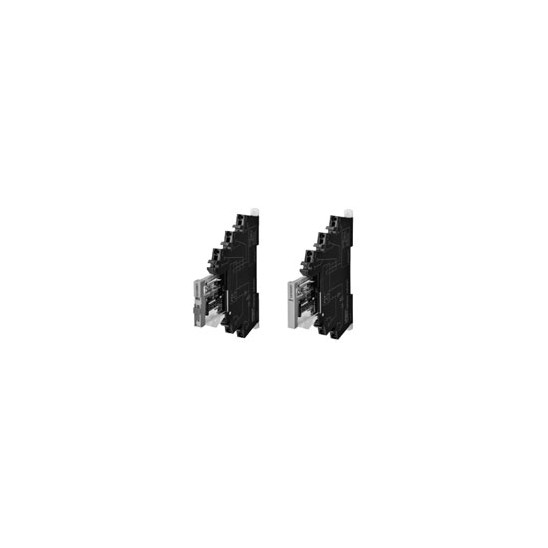

G2RV-SR

▶ 제어반의 가치를 높이는 "Value Design for Panel"대응 상품
▶ 글로벌 표준 크기, 폭 6.2mm의 낮은 키 타입의 슬림 I / O 릴레이

제조사 OMRON
판매가격 전화문의
배송비결제 주문시 결제

상품의 재고가 부족하여 구매할 수 없습니다.

상품 상세설명



Features

제어반에 새로운 가치를

제조 현장의 심장부 인 제어반. 그 제어반이 진화하면 생산 설비도 크게 진화합니다.
또한 제어반의 설계 · 제조 공정 거기에 사람의 상호 작용하는 방식도 혁신 있다면 더 간단하고 앞서가는 제어반 만들기를 실현할 수 있습니다.
오므론은 제어반 내의 제품 사양에 대한 일반적인 생각 "Value Design for Panel * 1"을 비롯한 각종 활동을 통해 제어반의 진화와 프로세스 혁신을 실현 해 나가고 있습니다.

G2RV-SR 특징 2

* 1 Value Design for Panel
제어반 내의 제품 사양에 대한 일반적인 생각 "Value Design for Panel (이하 Value Design)"는 고객의 제어반에 새로운 가치를 제공합니다.
Value Design에 대응 한 제품을 함께 사용함으로써 제어반의 가치가 더욱 높아집니다.

Push - In Plus 단자대 쉽게 배선

공구 필요없이 꽂기 만.
배선 작업 부하와 공수를 줄일 Push - In Plus 단자대의 탄생입니다.

Push - In Plus 단자대로  배선 공수 절감

G2RV-SR 특징 (5)

드라이버를 유지하여 양 수작업이 가능

수지 부품과 스프링에 의한 유지 형상을 최적화합니다.
연선을 직접 터미널에 연결하는 경우 해당 단자에 조준 쉬워 작업을 보다 원활하게 수행 할 수 있습니다.
G2RV-SR 특징 6



끼워넣기쉽다

오므론 Push - In Plus 방식은 이어폰 단자게 끼워 넣는것 처럼 쉽습니다.
작업 부하의 저감 및 배선 품질 향상에 기여.

쉽게 빠지지 않는다

가벼운 삽입을 실현하면서 동시에 강력한 전선 유지를 실현.
고급기구 설계 기술과 제조 기술로 만들어진 스프링에 의해 작업 성을 향상하면서 신뢰성도 확보 할 수 있습니다.

추가조임 불필요

Push - In Plus 단자대는 나사 단자대에 필요한 조이가 필요하지 않습니다.
배선시뿐만 아니라 검사시 및 출하 (운송) 때 유지 보수시 등에도 공수가 부과되지 않습니다.

G2RV-SR 특징 9

아래의 모든 설치 가능하며 반내 설계를 자유 자재로

설치 방향의 제약이 없기 때문에 자유롭게 효율적인 반내 배선이 가능

G2RV-SR 11 특징

분리 레버 표준

푸시 인 Plus 단자대 릴레이 시리즈는 모두 분리 레버를 표준 장비하여 릴레이의 고정 / 제거가 용이합니다.

G2RV-SR 특징 12

주요 안전 규격 취득

세계에서 안심하고 사용할 글로벌 디자인입니다.

G2RV-SR 13 특징

작은 크기와 독특한 구조로 설계에서 유지 보수까지의 공수 절감

반내 용도에 최적 설계된 G2RV을 탑재하여 당사 기존 제품보다 25 % 소형화를 실현하고 있습니다.




PLC 케이블을 사용하여 새로운 배선을 실현

슬림 I / O 릴레이 (G2RV-SR / G3RV-SR)에서 PLC 인터페이스 유닛을 사용한 경우

8 점 단위를 PLC 케이블 1 개로 다이렉트에 연결 할 수 있기 때문에 공수의 삭감에 유효

G2RV-SR 17 특징



Lineup

※ ◎ 표시 또는 회색 배경 표기의 기종은 표준 재고 기종입니다. 무 표시 (주문 생산 기종)의 납기에 대해서는 거래 대리점에 문의하십시오.

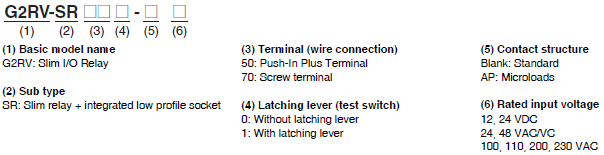

형식 구성

형식 기준

G2RV-SR 라인업 (2)

종류 / 표준 가격



연결 단자접점 구성래칭
레버
(테스트
버튼)		입력
정격 전압
(V)		형식
푸시 인
Plus 단자		기준 형없음DC12◎ G2RV-SR500 DC12
24◎ G2RV-SR500 DC24
AC / DC24◎ G2RV-SR500 AC / DC24
48◎ G2RV-SR500 AC / DC48
AC100◎ G2RV-SR500 AC100
110  G2RV-SR500 AC110
200  G2RV-SR500 AC200
230  G2RV-SR500 AC230
수DC24◎ G2RV-SR501 DC24
AC / DC24◎ G2RV-SR501 AC / DC24
미소 부하 용없음DC12◎ G2RV-SR500-AP DC12
24◎ G2RV-SR500-AP DC24
AC / DC24◎ G2RV-SR500-AP AC / DC24
48◎ G2RV-SR500-AP AC / DC48
AC100  G2RV-SR500-AP AC100
110  G2RV-SR500-AP AC110
200  G2RV-SR500-AP AC200
230  G2RV-SR500-AP AC230
나사 단자기준 형없음DC12  G2RV-SR700 DC12
24◎ G2RV-SR700 DC24
AC / DC24◎ G2RV-SR700 AC / DC24
48  G2RV-SR700 AC / DC48
AC100◎ G2RV-SR700 AC100
110  G2RV-SR700 AC110
200◎ G2RV-SR700 AC200
230  G2RV-SR700 AC230
수DC24◎ G2RV-SR701 DC24
AC / DC24◎ G2RV-SR701 AC / DC24
미소 부하 용없음DC12  G2RV-SR700-AP DC12
24◎ G2RV-SR700-AP DC24
AC / DC24◎ G2RV-SR700-AP AC / DC24
48  G2RV-SR700-AP AC / DC48
AC100  G2RV-SR700-AP AC100
110  G2RV-SR700-AP AC110
200◎ G2RV-SR700-AP AC200
230  G2RV-SR700-AP AC230



참고 푸시 인 Plus 터미널 종류는 단선은 사용할 수 없습니다. 더 선 또는 페룰 단자 전선을 사용하십시오.

교체 릴레이

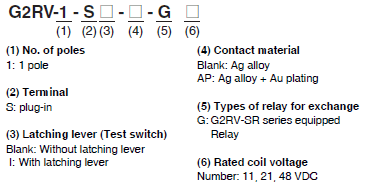

형식 기준

G2RV-SR 라인업 (6)



유형래칭
레버
(테스트
버튼)		정격
코일
전압
(V)		형식적용 형식
기준 형없음DC11◎ G2RV-1-SG DC11 G2RV-SR700 / 500 DC12V
21◎ G2RV-1-SG DC21 G2RV-SR700 / 500 DC24V
 G2RV-SR700 / 500 AC / DC24V
48◎ G2RV-1-SG DC48 G2RV-SR700 / 500 AC / DC48V
 G2RV-SR700 / 500 AC100V
 G2RV-SR700 / 500 AC110V
 G2RV-SR700 / 500 AC200V
 G2RV-SR700 / 500 AC230V
수DC21  G2RV-1-SI-G DC21 G2RV-SR701 / 501 DC24V
 G2RV-SR701 / 501 AC / DC24V
미소
부하 용		없음DC11◎ G2RV-1-S-AP-G DC11 G2RV-SR700 / 500-AP DC12V
21◎ G2RV-1-S-AP-G DC21 G2RV-SR700 / 500-AP DC24V
 G2RV-SR700 / 500-AP AC / DC24V
48◎ G2RV-1-S-AP-G DC48 G2RV-SR700 / 500-AP AC / DC48V
 G2RV-SR700 / 500-AP AC100V
 G2RV-SR700 / 500-AP AC110V
 G2RV-SR700 / 500-AP AC200V
 G2RV-SR700 / 500-AP AC230V





Specifications

정격

조작 코일



정격 전압정격 전류동작
전압		복귀
전압		소비 전력최대 허용 전압
ACDC정격 전압에
대한 비율		AC (VA)DC (mW)정격 전압에
대한 비율
50Hz60Hz
DC12V──27.9mA80 %
이하 *		10 %
이상		─약 300mW110 %
DC24V──13.5mA─약 300mW
AC / DC24V12.5mA12.6mA12.6mA약 0.5VA약 300mW
AC / DC48V5.9mA6.1mA5.2mA약 0.4VA약 250mW
AC100V5.9mA6.0mA─약 0.8VA─
AC110V5.9mA5.9mA─약 0.8VA─
AC200V3.6mA4.3mA─약 1.7VA─
AC230V3.8mA4.5mA─약 1.7VA─



주. 동작 특성은 사용 주위 온도가 23 ℃에서의 값입니다.
* 동작 전압은 천지 역방향 설치에만 85 % 이하입니다.

개폐부 (접점)



항목기준 모양
( G2RV-SR700,500,701,501)		미소 부하 용
( G2RV-SR700-AP 500-AP) * 2
접점 구성1c
부하저항 부하
(cosφ = 1)		유도 부하
(cosφ = 0.4, L / R = 7ms)		저항 부하
(cosφ = 1)
정격 부하AC250V 6A
DC30V 6A		AC250V 2.5A
DC30V 2A		AC30V 50mA
DC36V 50mA
정격 통전 전류6A50mA
최대 개폐 전압AC440V, DC125VAC30V, DC36V
최대 개폐 전류6A50mA
최대 개폐 전력1,500VA
180W		500VA
60W		─
고장율 P 수준
(참고치) * 1		DC5V 10mADC100mV 1mA



* 1. P 수준 : λ 60 = 0.1 × 10 -6 / 시간
     이 값은 개폐 빈도 120 회 / min 인 때의 값입니다.
* 2. 금도금 층이 파괴 된 경우, 수치는 표준 타입과 동일합니다.

성능



항목기준 모양
( G2RV-SR700,500,701,501)		미소 부하 용
( G2RV-SR700-AP 500-AP)
접촉 저항 *100mΩ 이하
동작 (세트) 시간 *20ms 이하
복귀 시간 *AC, AC / DC : 40ms 이하
DC : 20ms 이하
최대 개폐 빈도기계적 : 18,000 회 / h
전기 : 1,800 회 / h (정격 부하)
절연 저항1,000MΩ 이상 (DC500V에서)
내전압코일과 접점 간 : AC4,000V 50 / 60Hz 1min
같은 극 접점 간 : AC1,000V 50 / 60Hz 1min
진동내구성 : 10 ~ 55 ~ 10Hz 편 진폭 0.50mm (복 진폭 1.0mm)
오동작 : 10 ~ 55 ~ 10Hz 편 진폭 0.50mm (복 진폭 1.0mm)
충격내구 : 1,000m / s 2
오동작 : 여자 200m / s 2 , 무 여자 100m / s 2
내구성 *기계적500 만회 이상
전기적a 접점 : 70,000 회 이상
b 접점 : 5 만회 이상		500 만회 이상
사용 주위 온도작동 중 : -40 ~ + 55 ℃ (결빙 · 결로가 없을 것)
사용 주위 습도작동 중 : 5 ~ 85 % RH
질량약 30g
접점 재질실버 합금실버 합금 + 금도금



주. 상기는 초기 값입니다.
* 사용 주위 온도가 23 ℃에서의 값입니다.

해외 규격 인증 정격

UL508 (파일 No.E41643)



형식극수조작 코일 정격접점 정격시험 횟수
 G2RV-SR 시리즈1cDC12 ~ 48V
AC24 ~ 230V		AC250V 6A (저항 부하)
DC30V 6A (저항 부하)
AC400V 2A (저항 부하) *		6,000 회



* 부하 전압이 AC250V를 넘는 경우는 12mm 이상의 간격을 잡거나 세퍼레이트 플레이트 ( XW5Z-EP12)을 사용하여 설치하십시오.

G2RV-SR 정격 / 성능 10

TÜV (EN 61810-1)



형식극수조작 코일 정격접점 정격시험 횟수
형태 G2RV-SR 시리즈1cDC12,24V
AC / DC24,48V
AC100,110,200,230V		AC250V 6A (저항 부하)
DC30V 6A (저항 부하)
AC400V 2A (저항 부하) *		50,000 회
50,000 회
6,000 회



* 부하 전압이 AC250V를 넘는 경우는 12mm 이상의 간격을 잡거나 세퍼레이트 플레이트 ( XW5Z-EP12)을 사용하여 설치하십시오.

G2RV-SR 정격 / 성능 12



Dimensions

단위 : mm)

슬림 I / O 릴레이 + 소켓

푸시 인 Plus 단자대

래칭 레버 (테스트) 버튼없이
G2RV-SR500
G2RV-SR500-AP

G2RV-SR 치수 (2)

래칭 레버 (테스트 버튼) 부착  G2RV-SR501

G2RV-SR 치수 3

나사 단자

래칭 레버 (테스트) 버튼없이
G2RV-SR700
G2RV-SR700-AP

G2RV-SR 치수 (5)

래칭 레버 (테스트 버튼) 부착
G2RV-SR701

G2RV-SR 치수 (6)

교체 릴레이

래칭 레버 (테스트) 버튼없이
G2RV-1-SG
G2RV-1-S-AP-G

G2RV-SR 치수 (8)

래칭 레버 (테스트 버튼) 부착
G2RV-1-SI-G

G2RV-SR 치수 (9)
