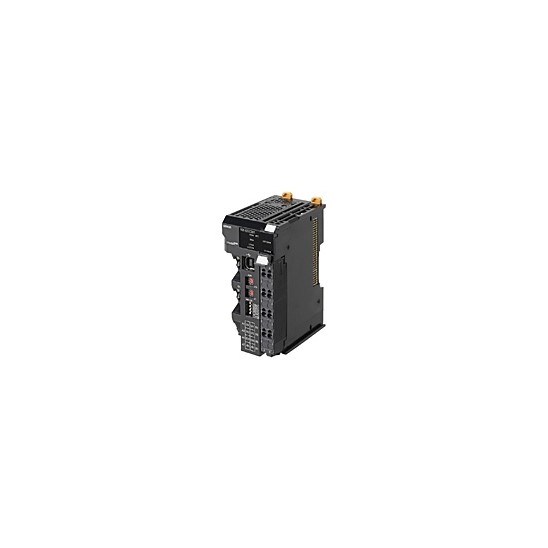

NX시리즈 EtherCAT 커플러 유니트

NX시리즈 EtherCAT 커플러 유니트 요약정보 및 구매

NX-ECC

▶ EtherCAT 대응의 고속·고정밀의 원격 I/O를 유연하게 시스템 구축

제조사 OMRON
판매가격 전화문의
배송비결제 주문시 결제

상품의 재고가 부족하여 구매할 수 없습니다.

상품 상세설명



Features

1 커플러 유닛에 최대 63 대의 NX 장치가 연결 유연한 시스템 구성과 공간 절약 화에 공헌 * 1

빠른 통신주기 125us의 빠른 원격 I / O 제어가 가능 * 2

다른 종류의 NX 유닛을 하나의 슬레이브로 구성 할 수 있으며 연결 노드 수의 절약에 기여

안전 장치 ​​혼합 가능하며, I / O 제어와 안전 제어를 통합

배포 티드 클럭 (DC) 지원으로 정밀 동기 제어가 가능

본체 로터리 스위치 설정만으로 쉽게 시작. 도구에 의한 설정도 가능

내장 USB 포트 연결 컨트롤러가없는 환경에서도 노예 도구 설정이 가능

* 1 1 슬레이브 당 입력 : 최대 1024 바이트 출력 : 최대 1024 바이트
* 2. NX701- □□□□와 NX-ECC203 조합



Lineup

※ ◎ 표시 또는 회색 배경 표기의 기종은 표준 재고 기종입니다. 무 표시 (주문 생산 기종)의 납기에 대해서는 거래 대리점에 문의하십시오.

해외 규격 정보

· 기호는 다음과 같습니다. U : UL, U1 : UL (Class I Div 2 위험 장소 인증 취득 제품) C : CSA, UC : cULus, UC1 : cULus (Class I Div 2 위험 장소 인증 취득 제품), CU : cUL, N : NK, L : 로이드, CE : EC 지령, KC : 한국 전파법 등록.
· 사용 조건에 대해서는 문의 해주십시오.



종류제품 명칭통신주기 * 1 * 2NX 유니트
전원 소비 전력
IO 전원
최대 전류
형식해외
규격
NX
시리즈

통신 커
플러

유니트
EtherCAT
프라 유닛
3184_lu_1_​​1
250 ~ 4000μs1.45W 이하4ANX-ECC201UC1,
N, L,
CE,
KC
10ANX-ECC202
125 ~ 10000μs1.25W 이하 NX-ECC203UC1,
CE,
KC





* 1. EtherCAT 마스터 사양에 따라 달라집니다. NJ / NX 시리즈 CPU 유니트 내장 EtherCAT 포트 NJ5 시리즈에 연결 한 경우 500μs, 1000μs, 2000μs, 4000μs입니다. icon_01최신 사양은 "NJ / NX 시리즈 CPU 유니트 내장 EtherCAT 포트 사용 설명서 (SBCD-358)"을 참조하십시오.
* 2 유닛 구성에 따라 달라집니다.



EtherCAT 통신 케이블 추천 품

EtherCAT은 카테고리 5 이상의 STP 케이블 (알루미늄 테이프와 편조 이중 차폐 실드 트위스트 페어 케이블)을 사용합니다. 직선 배선에 사용합니다.

커넥터 부착 케이블



제품 명칭형상제조업체케이블 길이
(m) * 1
형식
소형 타입
양쪽 커넥터 부착 케이블
(RJ45 / RJ45)
사이즈 선심 수 (대수) :
AWG27 × 4P
케이블 피복 재질 : LSZH * 2
케이블 색깔 : 황색 * 3
3184_lu_2_1
오므론
주식회사
0.3XS6W-6L​​SZH8SS30CM-Y
0.5XS6W-6L​​SZH8SS50CM-Y
1XS6W-6L​​SZH8SS100CM-Y
2XS6W-6L​​SZH8SS200CM-Y
3XS6W-6L​​SZH8SS300CM-Y
5XS6W-6L​​SZH8SS500CM-Y
강력한 타입
양쪽 커넥터 부착 케이블
(RJ45 / RJ45)
사이즈 선심 수 (대수) :
AWG22 × 2P
3184_lu_2_2
오므론
주식회사
0.3XS5W-T421-AMD-K
0.5XS5W-T421-BMD-K
1XS5W-T421-CMD-K
2XS5W-T421-DMD-K
5XS5W-T421-GMD-K
10XS5W-T421-JMD-K
강력한 타입
양쪽 커넥터 부착 케이블
(M12 / RJ45)
사이즈 선심 수 (대수) :
AWG22 × 2P
3184_lu_2_3
오므론
주식회사
0.3 XS5W-T421-AMC-K
0.5 XS5W-T421-BMC-K
1XS5W-T421-CMC-K
2XS5W-T421-DMC-K
5XS5W-T421-GMC-K
10XS5W-T421-JMC-K
강력한 타입
양쪽 커넥터 부착 케이블
(M12L 형 / RJ45)
사이즈 선심 수 (대수) :
AWG22 × 2P
3184_lu_2_4
오므론
주식회사
0.3 XS5W-T422-AMC-K
0.5 XS5W-T422-BMC-K
1XS5W-T422-CMC-K
2XS5W-T422-DMC-K
5 XS5W-T422-GMC-K
10 XS5W-T422-JMC-K



* 1 소형 타입의 케이블 길이는 0.2,0.3,0.5,1,1.5,2,3,5,7.5,10,15,20m을 준비하고 있습니다.
   강력한 타입의 케이블 길이는 0.3,0.5,1,2,3,5,10,15m을 준비하고 있습니다.
* 2 제어반 내의 배선의 Low Smoke Zero Halogen 케이블. 제어반 외 케이블 부설에 적합한 소형 타입의 PUR 케이블도 준비
       하고 있습니다.

* 3 케이블의 색상은 녹색과 파란색도 준비하고 있습니다.
주. 자세한 내용은 "산업용 이더넷 커넥터 카탈로그」(카탈로그 번호 : CDJC-006)를 참조하십시오.

icon_01

케이블 / 커넥터

사이즈 선심 수 (대수) : AWG24 × 4P



부품 이름형상제조업체형식
케이블-히타치 금속 주식회사NETSTAR-C5E SAB 0.5 × 4P *
-倉茂電工 주식회사KETH-SB *
-쇼와 전선 케이블
시스템 주식회사
FAE-5004 *
RJ45 커넥터-판도 위트
코퍼레이션
MPS588-C *



* 본 케이​​블 및 커넥터는 위 조합의 사용을 권장합니다.

사이즈 선심 수 (대수) : AWG22 × 2P



부품 이름형상제조업체형식
케이블-倉茂電工 주식회사 KETH-PSB-OMR *
-日本電線工業 주식회사 PNET / B *
RJ45 조립식
커넥터
3184_lu_4_1
오므론 주식회사XS6G-T421-1 *



* 본 케이블 및 커넥터는 위 조합의 사용을 권장합니다.
주 케이블 가공시 EtherCAT에서는 양쪽의 커넥터도 차폐 연결로 할 필요가 있으므로 주의하시기 바랍니다.

옵션 품



제품 명칭사양형식해외 규격
오 삽입 방지 핀10 대분 (단자 대용 30 개, 유니트 본체 용 30 개)NX-AUX02-





제품 명칭사양형식해외 규격
단자접지 단자의 표시단자 전류 용량
단자대8있음10ANX-TBC082-





Specifications

일반 사양



항목사양
구조반내 내장형
접지 방법D 종 접지 (제 3 종 접지)
사용 환경사용 주위 온도0 ~ 55 ℃
사용 주위 습도10 ~ 95 % RH (결로 · 결빙 없을 것)
사용 주위 환경부식성 가스가 없을 것
저장 주위 온도-25 ~ + 70 ℃ (단, 결로 · 결빙 없을 것)
사용 표고2,000m 이하
오염도오염도 2 이하 : JIS B3502, IEC61131-2에 적합
내 노이즈 성IEC61000-4-4에 준거 2kV (전원 선)
과전압 카테고리카테고리 Ⅱ : JIS B3502, IEC61131-2에 적합
EMC 내성 레벨영역 B
진동IEC60068-2-6에 따라
5 ~ 8.4Hz 진폭 3.5mm,
8.4 ~ 150Hz 가속도 9.8m / s 2
X, Y, Z 각 방향 100 분 (소인 시간 10 분 × 소인 횟수 10 회 = 총 100 분)
충격IEC60068-2-27에 준거 147m / s 2 X, Y, Z 각 방향 3 회
적합 규격 *cULus Listed UL508 ANSI / ISA 12.12.01, EC : EN61131-2, C-Tick,
KC : 한국 전파법 등록, NK, LR



* 형식 별 최신 규정 준수는 당사 홈페이지 (www.fa.omron.co.jp 또는 www.ia.omron.co.com) 또는 당사 영업 담당자에게 확인하십시오.

개별 사양

EtherCAT 커플러 유니트 NX-ECC201 / NX-ECC202 / NX-ECC203



항목사양
형식NX-ECC201NX-ECC202
연결 가능한 NX 유닛 대수63 대 이하 * 1
송수신 PDO 데이터 크기입력 : 1024 바이트 이하 (IN 데이터, 상태, 여유 공간 포함)
출력 : 1024 바이트 이하 (OUT 데이터, 빈 영역 포함)
사서함 데이터 크기입력 : 256 바이트
출력 : 256
사서함비상 메시지, SDO 요청, SDO 정보
재생 방식 * 2프리 런 방식
입출력 동기 리프레쉬 방식
타임 스탬프 방식
노드 주소 설정 범위NX 시리즈 CPU 유니트 내장 EtherCAT 포트에 연결하는 경우
스위치에 의한 설정 : 1 ~ 199
* Sysmac Studio 의한 설정 : 1 ~ 512
NJ 시리즈 CPU 유니트 내장 EtherCAT 포트에 연결하는 경우
스위치에 의한 설정 : 1 ~ 192
* Sysmac Studio 의한 설정 : 1 ~ 192
입출력 지터 성능입력 : 1μs 이하
출력 : 1μs 이하
통신주기250 ~ 4000μs * 3 * 4
장치
전원
공급
전원 전압DC24V (DC20.4 ~ 28.8V)
NX 장치
전원 공급 가능 전력
10W 이하 (본 유닛의 NX 유니트 전원 소비 전력과는 별도로 10W 공급 가능합니다)
자세한 내용은 "설치 방향 및 제한"을 참조하십시오.
NX 장치
전원 공급 효율
70 %
절연 방식NX 유니트 전원 - 장치 전원 공급 용 단자 간 : 비 절연
나머지 단자 전류 용량4A 이하
I / O
전원
공급
전원 전압DC5 ~ 24V (DC4.5 ~ 28.8V) * 5
I / O 전원 최대 전류4A10A
전원 단자 전류 용량4A 이하10A 이하
NX 유니트 전원 소비 전력1.45W 이하
I / O 전원 소비 전류10mA 이하 (DC24V시)
내전압AC510V (1min) 누설 전류 : 5mA 이하 (절연되어있는 회로 사이)
절연 저항DC100V, 20MΩ 이상 (절연되어있는 회로 사이)
외부 연결 단자[통신 커넥터 ]
EtherCAT 통신
· RJ45 × 2 (실드 대응)
· IN : EtherCAT 입력 / OUT : EtherCAT 출력
[스크류리스 클램프 단자대 (8 핀)
장치 전원 공급 용 I / O 전원 공급 용 접지 용 착탈식
[주변기기 (USB) 포트]
Sysmac Studio 연결 용
· 물리 계층 USB2.0 규격 B 커넥터
· 전송 거리 : 최대 5m
외형 치수46 (W) × 100 (H) × 71 (D)
질량170g 이하
설치 방향 및 제한설치 방향 : 6 방향이 가능합니다.
제한 :
정면 장착 방향에서 사용하는 경우
3184_sp_2_1

정면 설치 방향 이외로 사용하는 경우
3184_sp_2_2
회로 구성3184_sp_2_3
단자 배열3184_sp_2_4
부속품엔드 커버 (NX-END01) : 1 개





항목사양
형식NX-ECC203
연결 가능한 NX 유닛 대수63 대 이하 * 1
송수신 PDO 데이터 크기입력 : 1024 바이트 이하 (IN 데이터, 상태, 여유 공간 포함)
출력 : 1024 바이트 이하 (OUT 데이터, 빈 영역 포함)
사서함 데이터 크기입력 : 256 바이트
출력 : 256
사서함비상 메시지, SDO 요청, SDO 정보
재생 방식 * 2프리 런 리프레쉬 방식
입출력 동기 리프레쉬 방식
타임 스탬프 방식
작업주기 우선 재생 방식
노드 주소 설정 범위NX 시리즈 CPU 유니트 내장 EtherCAT 포트에 연결하는 경우
스위치에 의한 설정 : 1 ~ 199
* Sysmac Studio 의한 설정 : 1 ~ 512
NJ 시리즈 CPU 유니트 내장 EtherCAT 포트에 연결하는 경우
스위치에 의한 설정 : 1 ~ 192
* Sysmac Studio 의한 설정 : 1 ~ 192
입출력 지터 성능입력 : 1μs 이하
출력 : 1μs 이하
통신주기125 ~ 10000μs * 3 * 4
장치
전원 공급
전원 전압DC24V (DC20.4 ~ 28.8V)
NX 장치
전원 공급 가능 전력
10W 이하 (본 유닛의 NX 유니트 전원 소비 전력과는 별도로 10W 공급 가능합니다)
자세한 내용은 "설치 방향 및 제한"을 참조하십시오.
NX 장치
전원 공급 효율
70 %
절연 방식NX 유니트 전원 - 장치 전원 공급 용 단자 간 : 비 절연
나머지 단자 전류 용량4A 이하
I / O
전원 공급
전원 전압DC5 ~ 24V (DC4.5 ~ 28.8V) * 5
I / O 전원 최대 전류10A
전원 단자 전류 용량10A 이하
NX 유니트 전원 소비 전력1.25W 이하
I / O 전원 소비 전류10mA 이하 (DC24V시)
내전압AC510V (1min) 누설 전류 : 5mA 이하 (절연되어있는 회로 사이)
절연 저항DC100V, 20MΩ 이상 (절연되어있는 회로 사이)
외부 연결 단자[통신 커넥터]
EtherCAT 통신
· RJ45 × 2 (실드 대응)
· IN : EtherCAT 입력 / OUT : EtherCAT 출력
[스크류리스 클램프 단자대 (8 핀)]
장치 전원 공급 용 I / O 전원 공급 용 접지 용 착탈식
[주변기기 (USB) 포트]
Sysmac Studio 연결 용
· 물리 계층 USB2.0 규격 B 커넥터
· 전송 거리 : 최대 5m
외형 치수46 (W) × 100 (H) × 71 (D)
질량170g 이하
설치 방향 및 제한설치 방향 : 6 방향이 가능합니다.
제한 :


회로 구성
단자 배열
부속품엔드 커버 (NX-END01) : 1 개





* 2. 버전 업으로 추가되거나 개선되거나 기능입니다. 버전 업 정보는 "NX 시리즈 EtherCAT 커플러 모듈 사용자 매뉴얼
      (SBCD-361)"을 참조하십시오.
* 3. EtherCAT 마스터 사양에 따라 달라집니다. NJ 시리즈 CPU 유니트 내장 EtherCAT 포트 NJ5 시리즈에 연결 한 경우
   500μs, 1000μs, 2000μs, 4000μs입니다. 최신 사양은 "NJ / NJ 시리즈 CPU 유니트 내장 EtherCAT 포트 사용 설명서
       (SBCD-358)"을 참조하십시오.

* 4 유닛 구성에 따라 달라집니다.
* 5. 사용하는 NX 유니트의 I / O 회로와 외부 연결 기기의 전압 사양에 맞는 전압을 선택하십시오.

   icon_01





EtherCAT 통신 사양



항목사양
통신 표준IEC61158 Type12
물리 계층100BASE-TX (IEEE802.3)
변조 방식베이스 밴드
전송 속도100Mbps
토폴로지EtherCAT 마스터 사양에 의한
전송 매체카테고리 5 트위스트 페어 케이블 (알루미늄 테이프와 편조 이중 차폐 실드 케이블을 권장)
전송 거리노드 간 거리 : 100m 이내



정보



NX 유니트지원 버전 * 1
형식유닛 버전NX 시리즈 CPU 모듈에서 사용하는 경우NJ 시리즈 CPU 유니트에서 사용하는 경우
CPU 유니트의
유니트 버전
Sysmac Studio의
버전
CPU 유니트의
유니트 버전
Sysmac Studio의
버전
NX-ECC201Ver.1.2Ver.1.10 이상Ver.1.13 이상Ver.1.07 이상Ver.1.08 이상
Ver.1.1Ver.1.06 이상Ver.1.07 이상
Ver.1.0Ver.1.05 이상Ver.1.06 이상
NX-ECC202Ver.1.2 *Ver.1.07 이상Ver.1.08 이상
NX-ECC203Ver.1.3 * 3Ver.1.07 이상Ver.1.13 이상





* 1. 유니트의 종류에 따라서는 위 표에 기재 한 버전이 존재하지 않을 수 있습니다. 그 경우에는 표에 나와있는 지원 버전 이후 가장 오래된 버전이 지원됩니다. 형식과 버전 관계는 각 장치의 사용 설명서를 참조하십시오.
* 2. NX-ECC202는 Ver.1.1 이전의 유닛 버전은 존재하지 않습니다.
* 3. NX-ECC203는 Ver.1.2 이전의 유닛 버전은 존재하지 않습니다.



Dimensions

(단위 : mm)

통신 커플러 유니트

단체시

NX-ECC 외형 치수 3

* 로트 번호가 2014 년 12 월까지의 것은 1.35mm입니다.

케이블 연결 시

NX-ECC 외형 치수 4

* 1 시판의 USB 케이블의 사양에 따라 치수가 변합니다. 사용하는 USB 케이블의 사양을 확인하십시오.
* 2. 장치 후면에서 통신 케이블의 치수
    · 100mm : 커넥터에 MPS588-C를 사용하는 경우
    · 120mm : 커넥터 모양 XS6G-T421-1을 사용하는 경우

엔드 커버

NX-ECC 외형 치수 5

* 로트 번호가 2014 년 12 월까지의 모양입니다.
