안전 매트

안전 매트 요약정보 및 구매

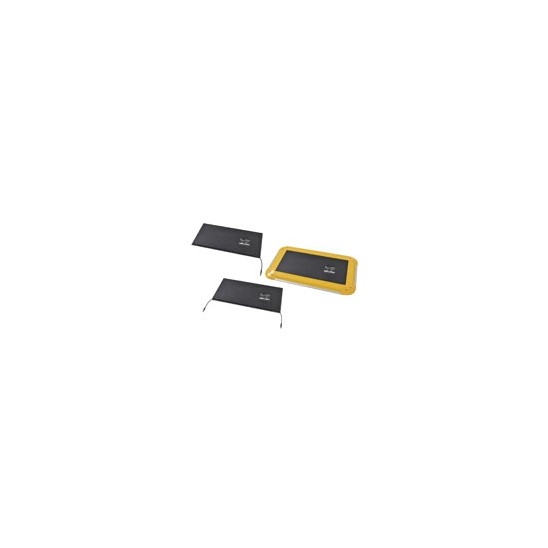

UMA 시리즈

▶ 설치가 쉽고, 한층 더 진화 한 안전 매트

제조사 OMRON
판매가격 전화문의
배송비결제 주문시 결제

상품의 재고가 부족하여 구매할 수 없습니다.

상품 상세설명



Features

• 1 케이블 유형과 여러 매트의 연결이 용이 한 2 케이블 타입의 매트 상품

• EN ISO 13849-1 (PLd / 안전 범주 3), EN ISO 13856-1 인증

• 전용 매트 컨트롤러 외에 안전 컨트롤러 NX 시리즈와 조합 가능

• ANSI / RIA 15.06 비롯한 북미 안전 규격에 적합



Lineup

※ ◎ 표시 또는 회색 배경 표기의 기종은 표준 재고 기종입니다. 무 표시 (주문 생산 기종)의 납기에 대해서는 거래 대리점에 문의하십시오.

형식 구성

UMA 시리즈 라인업 1

종류 / 표준 가격

안전 매트

1 케이블 유형



형상치수흑색노란색

(mm)

(mm)
형식형식
3667_lu_2_1300300  UMMA-0300-0300-1    UMMYA-0300-0300-1
400400  UMMA-0400-0400-1  UMMYA-0400-0400-1
500250  UMMA-0500-0250-1  UMMYA-0500-0250-1
500400  UMMA-0500-0400-1  UMMYA-0500-0400-1
500500  UMMA-0500-0500-1  UMMYA-0500-0500-1
5001500  UMMA-0500-1500-1  UMMYA-0500-1500-1
600400  UMMA-0600-0400-1  UMMYA-0600-0400-1
750250  UMMA-0750-0250-1  UMMYA-0750-0250-1
750500 UMMA-0750-0500-1  UMMYA-0750-0500-1
750750  UMMA-0750-0750-1  UMMYA-0750-0750-1
7501500

 UMMA-0750-1500-1  UMMYA-0750-1500-1
1000500 UMMA-1000-0500-1  UMMYA-1000-0500-1
1000750 UMMA-1000-0750-1  UMMYA-1000-0750-1
10001000 UMMA-1000-1000-1  UMMYA-1000-1000-1
10001250  UMMA-1000-1250-1  UMMYA-1000-1250-1
10001500 UMMA-1000-1500-1  UMMYA-1000-1500-1



2 케이블 유형



형상치수흑색

(mm)

(mm)
형식형식
3667_lu_3_1300300UMMA-0300-0300-2UMMYA-0300-0300-2
400400 UMMA-0400-0400-2 UMMYA-0400-0400-2
500250 UMMA-0500-0250-2 UMMYA-0500-0250-2
500400 UMMA-0500-0400-2 UMMYA-0500-0400-2
500500 UMMA-0500-0500-2 UMMYA-0500-0500-2
5001500 UMMA-0500-1500-2 UMMYA-0500-1500-2
600400 UMMA-0600-0400-2 UMMYA-0600-0400-2
750250 UMMA-0750-0250-2 UMMYA-0750-0250-2
750500 UMMA-0750-0500-2 UMMYA-0750-0500-2
750750 UMMA-0750-0750-2 UMMYA-0750-0750-2
7501500 UMMA-0750-1500-2 UMMYA-0750-1500-2
1000500 UMMA-1000-0500-2 UMMYA-1000-0500-2
1000750 UMMA-1000-0750-2 UMMYA-1000-0750-2
10001000 UMMA-1000-1000-2 UMMYA-1000-1000-2
10001250 UMMA-1000-1250-2 UMMYA-1000-1250-2
10001500 UMMA-1000-1500-2 UMMYA-1000-1500-2



트림



형상이름형식비고
3667_lu_4_1PVC 커버 트림
(1.22m)
 UMRT4설치 한 안전 매트의 외주에 담요
설정합니다.
베이스 (알루미늄)와 커버 (PVC 제)의
두 부분으로 구성되어 내부에 케이블을
부설 할 수 있습니다.
PVC 커버 트림
(2.44m)
 UMRT8
3667_lu_4_2결합 트림 (1.22m) UMJS4여러 안전 매트를 설치하면
때, 안전 매트 사이의 감도를 충분히
유지하는 데 사용합니다.
결합 트림 (2.44m) UMJS8
3667_lu_4_3알루미늄 트림
(2.44m)
  UMAL설치 한 안전 매트의 외주에 담요
설정합니다.
3667_lu_4_4바깥 쪽 코너 UMOCPVC 커버가 트림을 사용하면
안전 매트의 바깥 쪽 모서리
부분에 설치합니다.
3667_lu_4_5내향 코너 UMICPVC 커버가 트림을 사용하면
여러 안전 매트를 조합
하면 수 내향의 코너 부분
에 설치합니다.



참고 각 트림은 나사 (No.8 × 32mm) 앵커가 각각 12 개씩 제공됩니다.

트림 키트 (안전 매트 본체는 포함되지 않습니다)



대상의 안전 매트 형식트림 키트 형식비고
흑색노란색
 UMMA-0300-0300- □ UMMYA-0300-0300- □  MTKCA-0300-0300바깥 쪽 코너와 맵
요소의 치수에 맞게 트
림을 세트
· 바깥 쪽 코너
 형 UMOC : 4 개
· PVC 커버 트림
 (매트 A / B 치수
 에 맞춘 길이) :
 4 개
3667_lu_5_1
 UMMA-0400-0400- □ UMMYA-0400-0400- □  MTKCA-0400-0400
 UMMA-0500-0250- □ UMMYA-0500-0250- □  MTKCA-0500-0250
 UMMA-0500-0400- □ UMMYA-0500-0400- □  MTKCA-0500-0400
 UMMA-0500-0500- □ UMMYA-0500-0500- □  MTKCA-0500-0500
 UMMA-0500-1500- □ UMMYA-0500-1500- □  MTKCA-0500-1500
 UMMA-0600-0400- □ UMMYA-0600-0400- □  MTKCA-0600-0400
 UMMA-0750-0250- □ UMMYA-0750-0250- □  MTKCA-0750-0250
 UMMA-0750-0500- □ UMMYA-0750-0500- □ MTKCA-0750-0500
 UMMA-0750-0750- □ UMMYA-0750-0750- □  MTKCA-0750-0750
 UMMA-0750-1500- □ UMMYA-0750-1500- □

 MTKCA-0750-1500
 UMMA-1000-0500- □ UMMYA-1000-0500- □ MTKCA-1000-0500
 UMMA-1000-0750- □ UMMYA-1000-0750- □ MTKCA-1000-0750
 UMMA-1000-1000- □ UMMYA-1000-1000- □ MTKCA-1000-1000
 UMMA-1000-1250- □ UMMYA-1000-1250- □  MTKCA-1000-1250
 UMMA-1000-1500- □ UMMYA-1000-1500- □ MTKCA-1000-1500



주 1. □ 1 케이블 유형의 경우 : 1,2 케이블 유형의 경우 : 2가 들어갑니다.
 2. 손질 키트는 나사 (No.8 × 32mm) 앵커가 각각 24 개씩 제공됩니다.

매트 컨트롤러



형상안전 출력보조 출력정격 전압단자대형식
3667_lu_6_12a2bDC24V나사 식 단자대 MC3



액세서리

1 케이블 유형 안전 매트 용

매트 컨트롤러 형 MC3, 안전 컨트롤러 NX 시리즈 1 케이블 타입의 매트 연결시

케이블



형상이름케이
블
길이
사양형식
3667_lu_7_1한쪽 커넥터
케이블
2m컨트롤러와 안전 매트
1 케이블 유형 ( UM □□ A-
□□ -1)를 연결하는 케이
블.
M8 4 극 소켓
  UMA-CBL-4PCF-M8-02M
5m UMA-CBL-4PCF-M8-05M
10m UMA-CBL-4PCF-M8-10M
3667_lu_7_2연장 케이블
(양쪽 커넥터
데이터 케이블)
2m컨트롤러와 안전 매트
1 케이블 유형 ( UM □□ A-
□□ -1)의 연결을 연장하는
케이블.
M8 4 극 플러그 -4 극 소켓
  UMA-CBL-4PMF-M8-02M
5m UMA-CBL-4PMF-M8-05M
10m UMA-CBL-4PMF-M8-10M



2 케이블 타입 안전 매트 용

매트 컨트롤러 형 MC3, 안전 컨트롤러 NX 시리즈 2 케이블 타입의 매트를 연결시

케이블



형상이름케이
블
길이
사양형식
3667_lu_8_1한쪽 커넥터
케이블
2m컨트롤러와 안전 매트 2
케이블 유형 ( UM □□ A- □□ -2)
를 연결하는 케이블.
M8 3 극 소켓
 UMA-CBL-3PCF-M8-02M
5m UMA-CBL-3PCF-M8-05M
10m UMA-CBL-3PCF-M8-10M
3667_lu_8_2연장 케이블
(양쪽 커넥터
데이터 케이블)
2m컨트롤러와 안전 매트 2
케이블 유형 ( UM □□ A- □□ -2)
를 연결하기 위해 또는 안전
매트를 연결하기위한 케이블.
M8 3 극 플러그 -3 극 소켓
 UMA-CBL-3PMF-M8-02M
5m UMA-CBL-3PMF-M8-05M
10m UMA-CBL-3PMF-M8-10M



플러그 변환 케이블 소켓 변환 케이블



형상이름케이
블
길이
사양형식
3667_lu_9_1플러그
변환 케이블
0.15
m
2 케이블 유형의 안전 매트
( UM □□ A- □□ -2) 소켓
끼리를 연결하는 경우에 사용합니다.
M8 3 극 플러그 -3 극 플러그
 UMA-CBL-3PMM-M8-0.15M
3667_lu_9_2소켓
변환 케이블
0.15
m
2 케이블 유형의 안전 매트
( UM □□ A- □□ -2)의 플러그 같은
선비를 연결할 때 사용합니다.
M8 3 극 소켓 -3 극 소켓
 UMA-CBL-3PFF-M8-0.15M





Specifications

안전 매트



형식 UMA
검출 방식감압식
매트 타입평상시 열림 접점
전기 정격20.4 ~ 28.8V
작동력300N 이상 (φ80mm 시편에서)
최대 허용 하중2,000N (φ80mm 시편에서)
1,862 kPa (바퀴의 접지압 (정하중))
응답 시간50ms 이하
기계적 내구성100 만회 이상
매트 케이블"-1"로 끝나는 형식 : M8 4 극 커넥터 부착 케이블, 4 핀, 22AWG, 플러그 (커넥터 부)
"-2"로 끝나는 형식 : M8 3 극 커넥터 부착 케이블, 2 심, 22AWG, 플러그 및 소켓 각 1 하나
(커넥터 부)
사용 주위 온도-10 ~ + 55 ℃ (단, 결빙 및 결로하지 않을 것)
저장 주위 온도-10 ~ + 55 ℃ (단, 결빙 및 결로하지 않을 것)
사용 주위 습도0 ~ 95 % RH
보호 구조IP65
재질 (매트 커버)폴리 우레탄
질량약 25kg / m 2



매트 컨트롤러

정격



형식 MC3
전원 전압DC24V ± 15 %
허용 전압 변동 범위전원 전압의 -15 ~ + 15 %
소비 전력 *3W 이하
정격 부하AC230V 6A / DC24V 6A (저항 부하)
AC230V 5A (AC15) / DC24V 2A (DC13) (유도 부하)
최대 정격 전압AC250V DC24V
최대 통전 전류6A
최대 개폐 용량1,500VA



* 부하에 공급되는 전력은 포함되지 않습니다.

성능



형식 MC3
응답 시간30ms 이하
안전 입력매트 시리즈 연결 가능 (최대 연결 매수 12 매)
단, 외부 임피던스 8Ω 이하 (M11-M21 사이, M12-M22 사이)
안전 출력2a
보조 출력2b
절연 저항20MΩ 이상 DC500V 메가
내전압출력 극성 사이AC1,800V 50 / 60Hz 1sec.
전원과 출력 사이
진동오작동 : 10 ~ 55Hz 편 진폭 0.15mm
충격오작동 : 98m / s 2
내구성기계적1,000 만회 이상
전기10 만회 이상 (정격 부하 개폐 빈도 360 회 / h)
사용 주위 온도0 ~ + 55 ℃ (단, 결빙 및 결로하지 않을 것)
사용 주위 습도0 ~ 90 % RH
보호 구조IP20
단자 조임 강도0.5N · m
질량약 360g



규정 준수



규정 준수EN ISO13856-1 : 2013, EN ISO13849-1 : 2015 ANSI / UL 508, CSA C22.2 No. 14
성능 수준 (PL) /
안전 범주 *
PL d / 안전 카테고리 3 (EN ISO 13849-1 : 2015)
PFHd *4.8 × 10 -8



* 안전 매트와 매트 컨트롤러 (형태 MC3)를 조합 한 경우의 규격 적합합니다.



Dimensions

(단위 : mm)

안전 매트

1 케이블 유형

 UM □□ A- □□ -1

UM [] [] A - [] - [] - 1 매트에는 안전 매트 모서리에있는 M8 4 핀 커넥터가 달린 짧은 도체 퀵 디스 커넥트 케이블이 함께 제공됩니다.

UMA 시리즈 치수 3

2 케이블 매트

UM [] [] A - [] - [] - 2

UM [] [] A - [] - [] - 2 매트에는 안전 매트의 두 모서리에 M8 3 핀 커넥터가있는 2 개의 짧은 2 도체 빠른 분리 케이블이 함께 제공됩니다.

UMA 시리즈 치수 5



*1. 자세한 내용은 데이터 시트의 모델 번호 구조를 참조하십시오.
* 2. 매트의 "단계"부분 (비활성)은 다듬기 / 자리 잡기 / 다듬기에 사용됩니다.
*삼. 매트는 다음과 같은 비활성 (비 감지) 영역을 가지고 있습니다.
     - 직경 80 mm
     - 15 mm (모서리에서 30 mm)의 시험편으로 직경 10 mm (모서리에서 20 mm) - 직경 11 mm의 시험편



치수 예 : UMMA-0500-0500- []

UMA 시리즈 치수 7

매트 컨트롤러

MC3

UMA 시리즈 치수 9

부속품

케이블

1- 케이블 매트와 함께 사용

단일 커넥터 케이블 (M8, 4- 소켓)
1 케이블 UMA 안전 매트를 MC3 안전 매트 컨트롤러에 연결하는 단일 커넥터 케이블.
UMA-CBL-4PCF-M8 - [] M


UMA-CBL-4PCF-M8 - [] M 단일 커넥터 케이블에 1 케이블 UMA 안전 매트를 연결하는 암 - 암 연장 케이블 (M8, 4 핀) 연장 케이블.
UMA-CBL-4PMF-M8 - [] M

2 케이블 매트와 함께 사용

단일 커넥터 케이블 (M8, 3- 소켓)
2 케이블 UMA 안전 매트를 MC3 안전 매트 컨트롤러에 연결하는 단일 커넥터 케이블.
UMA-CBL-3PCF-M8 - [] M


UMA-CBL-3PCF-M8 - [] M 단일 커넥터 케이블에 2-cable UMA 안전 매트를 연결하기위한 연장 케이블 (M8, 3 핀) .
UMA-CBL-3PMF-M8 - [] M

남성 - 남성 연장 케이블 (M8, 3 핀)
2 케이블 UMA 안전 매트의 커넥터 소켓을 함께 연결하는 데 사용됩니다.
UMA-CBL-3PMM-M8-0.15M

UMA 시리즈 치수 18
