EtherCAT 리모트 I / O 터미널

EtherCAT 리모트 I / O 터미널 요약정보 및 구매

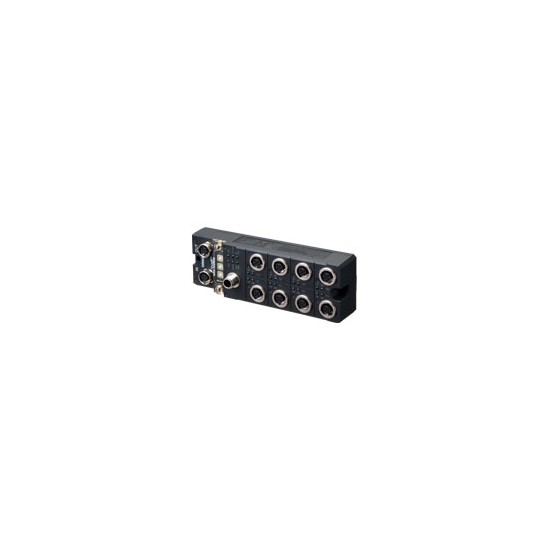

GX-ILM08C

▶ IO-Link 센서 수준의 정보를 시각화하고
     3 대 현장 과제를 해결! 물 · 먼지 환경에서도 사용할
     M12 스마트 클릭 커넥터 유형의 IO-Link 마스터

제조사 OMRON
판매가격 전화문의
배송비결제 주문시 결제

상품의 재고가 부족하여 구매할 수 없습니다.

상품 상세설명





Features



제조 현장의 여러 공정에 대응하는 애플리케이션

IO-Link에서 생산 설비의 스마트화를 실현함으로써 설계·구성·가동·보전의 모든에 정도를 개선할 수 있는, 가동률과 품질이 향상합니다.

[전망]전조 감시 최단 복구로 가동률을 향상

폭넓은 데이터 수집을 바탕으로 한 설비의 상태 감시에 의한 트러블을 미리 예측하고 대처할 수 있어 돌발적인 결함 빈도를 삭감합니다.또, 이상 검지 때는 순식간에 상세 정보를 알리는 다운 시간 단축을 지원합니다.

[높이]복수의 데이터를 가시화하고 제조 품질을 향상

품질에 영향하는 복수의 데이터를 가시화.품질에 영향이 나오기 전에 오류의 징후를 파악하고 대책할 수 있어"불량 손실"의 과제를 줄일 수 있습니다.

[진척되다]설계 인력 삭감

메뉴얼이 없어도"직감적인 조작"로 설정할 수 있는 프로그래밍에 필요한 변수도 자동으로 생성.접속 기기의 설치 시간을 단축합니다.

[진척되다]구성·보수 공정 수를 감축

메뉴얼이 없어도"직감적인 조작"로 설정할 수 있는 프로그래밍에 필요한 변수도 자동으로 생성.접속 기기의 설치 시간을 단축합니다.

용도에 따르고 마스터&센서가 선택

또 오므론의 IO-Link마스터는, EtherCAT및 EtherNet/IP에 접속할 수 있습니다.
디바이스의 설치 환경, 시스템 구성에 응하고, 적절한 기종을 선택을 할 수 있습니다.



































Lineup

※ ◎ 표시 또는 회색 배경 표기의 기종은 표준 재고 기종입니다. 무 표시 (주문 생산 기종)의 납기에 대해서는 거래 대리점에 문의하십시오.

해외 규격 대해

· 기호는 다음과 같습니다. U : UL, U1 : UL (Class I Div 2 위험 장소 인증 취득 품) C : CSA, UC : cULus,
   UC1 : cULus (Class I Div 2 위험 장소 인증 취득 품) CU : cUL, CE : EU 지침 RCM은 : RCM 마크,
   KC : 한국 전파법 등록.
· 사용 조건에 대해서는 문의 해주십시오.

GX 시리즈 IO-Link 마스터 유닛



이름사양형식해외 규격
보호등급IO-Link
포트
포트 연결 단자
GX 시리즈
IO-Link
마스터 유닛
IP678M12 커넥터
(A-codin 메스)
GX-ILM08CCE, RCM,
KC



주변기기

EtherCAT 통신 케이블 추천 품

EtherCAT은 카테고리 5 이상의 STP 케이블 (알루미늄 테이프와 편조 이중 차폐 실드 트위스트 페어 케이블)을 사용합니다. 직선 배선에 사용합니다.



상품 명칭형상메이커케이

길이 (m)
형식
플러그 양측 커넥터
부착 케이블

차폐 강화 케이블 사양
사이즈 선심 수 (대수) :
AWG22 x 2P
케이블 색상 : 검은 색
스마트 클릭
커넥터
(M12 스트레이트 /
M12 스트레이트)
3541_lu_2_1
오므론
주식회사
0.5XS5W-T421-BM2-SS
1 XS5W-T421-CM2-SS
2 XS5W-T421-DM2 - SS
3 XS5W-T421-EM2-SS
5 XS5W-T421-GM2-SS
10 XS5W-T421-JM2-SS
플러그 양측 커넥터
부착 케이블

강력한 타입
실드 강화 케이블 사양
사이즈 선심 수 (대수) :
AWG22 x 2P
케이블 색상 : 검은 색
스마트 클릭
커넥터
(M12 스트레이트 /
RJ45)
3541_lu_2_2
오므론
주식회사
0.5 XS5W-T421-BMC-SS
1 XS5W-T421-CMC-SS
2 XS5W-T421-DMC-SS
3 XS5W-T421-EMC-SS
5 XS5W-T421-GMC-SS
10 XS5W-T421-JMC-SS



주 : 자세한 내용은 당사 영업 담당자에게 문의하십시오.

전원 케이블



상품 명칭형상메이커케이

길이 (m)
형식
케이블 부착 커넥터
소켓 한쪽 커넥터
난연성,
로봇 케이블 사양
스마트 클릭
(M12 스트레이트)
오므론
주식회사
1 XS5F-D421-C80-F
2 XS5F-D421-D80-F
3 XS5F-D421-E80-F
5 XS5F-D421-G80-F
10 XS5F-D421-J80-F
케이블 부착 커넥터
소켓 / 플러그 양측 커넥터
난연성,
로봇 케이블 사양
스마트 클릭
(M12 스트레이트 /
M12 스트레이트)
오므론
주식회사
1 XS5W-D421-C81-F
2 XS5W-D421-D81-F
3 XS5W-D421-E81-F
5 XS5W-D421-G81-F
10 XS5W-D421-J81-F



센서 I / O 커넥터

센서와의 연결 케이블은 양쪽 커넥터 타입을 주문하십시오.



상품 명칭형상메이커케이

길이 (m)
형식
케이블 부착 커넥터
M8 소켓 / M12 플러그
양측 커넥터
표준 케이블 사양
M8 나사 식 고정 -M12
스마트 클릭
(M8 스트레이트 /
M12 스트레이트)
오므론
주식회사
0.2  XS3W-M42C-4C2-A
케이블 부착 커넥터
소켓 / 플러그
양측 커넥터
난연성,
로봇 케이블 사양
스마트 클릭
(M12 스트레이트 /
M12 스트레이트)
오므론
주식회사
1 XS5W-D421-C81-F
2 XS5W-D421-D81-F
3 XS5W-D421-E81-F
5 XS5W-D421-G81-F
10 XS5W-D421-J81-F



주 자세한 연결하는 센서 카탈로그의 "종류 / 표준 가격"페이지 또는 icon_01"센서 I / O 커넥터 / 센서 컨트롤러"를 참조하십시오.

소프트웨어

자동화 소프트웨어 Sysmac Studio

신규 구입시는 DVD와 라이센스를 모두 구입하십시오. DVD와 라이센스의 단독 구매도 가능합니다. 라이센스 판에는 DVD 미디어는 포함되지 않습니다.



상품 명칭사양형식바다


 라이센스 수미디어
Sysmac
Studio
스탠다드
에디션
Ver.1. □□
Sysmac Studio는 NJ / NX
시리즈를 비롯한 마시
프로그램 자동화 컨트롤
라, EtherCAT 슬레이브 및
HMI 등의 설정, 프로그래밍
그룹 디버그 유지 보수
를위한 통합 개발 환경을 제공
제공하는 소프트웨어입니다. 다음의 환경에서 작동합니다. OS : Windows XP (Service Pack3 이후 32bit 버전) / Windows Vista (32bit 버전) / Windows 7 (32bit 버전 / 64bit 버전) /Windows 8 (32bit 버전 / 64bit 버전) / Windows 8.1 (32bit 버전 / 64bit 버전) / Windows 10 (32bit 버전 / 64bit 버전)Sysmac Studio 스탠다드 에디션의 DVD 미디어에 는 IO-Link 디바이스를위한 CX-Configurator FDT가 포함 되어 있습니다. 자세한 내용은 Sysmac 시리즈 카탈로그 (SBCZ-007)를 참조하십시오.

















없음
(미디어 만)
DVD SYSMAC-
SE200D
-
1 라이센스 판
*
- SYSMAC-
SE201L
-



* Sysmac Studio는 멀티 라이센스 상품 (3,10,30,50 라이센스)을 준비하고 있습니다.



Specifications

일반 사양



항목사양
유닛 전원 전압DC20.4 ~ 26.4V (DC24V -15 ~ + 10 %)
I / O 전원 전압DC20.4 ~ 26.4V (DC24V -15 ~ + 10 %)
내 노이즈 성IEC61000-4-4 준수 2kV (전원 선)
진동오동작 10 ~ 60Hz 진폭 폭 0.7mm 60 ~ 150Hz 50m / s 2
X, Y, Z 각 방향 80 분
충격150m / s 2 진폭 폭 0.7mm
내전압AC600V (절연되고있는 회로 사이)
절연 저항20MΩ 이상 (절연되어있는 회로 간)
사용 주위 온도-10 ~ 55 ℃
사용 주위 습도25 ~ 85 % (비 응축)
사용 주위 환경부식성 가스가 없을 것
저장 온도-25 ~ 65 ℃
저장 습도25 ~ 85 % (비 응축)
보호 구조IP67
설치 방법M5 나사 설치
부착 강도100N
통신 커넥터 강도30N
커넥터 종류EtherCAT 통신 커넥터 : M12 (D-coding 메스) × 2 개
전원 커넥터 : M12 (A-coding 수컷) × 1 개
I / O 커넥터 : M12 (A-coding, 암컷) * 1 × 8 개
나사의 체결 토크 * 2원형 커넥터 (통신 커넥터, 전원 I / O) : 0.39 ~ 0.49N · m
M5 (전면에서 장치 설치) : 1.47 ~ 1.96N · m
노드 주소 설정 SW 커버 : 0.4 ~ 0.6N · m
적합 규격 * 3EU : EN 61131-2, RCM, KC, IO-Link 적합성, EtherCAT 적합성



* 1. IO-Link 커넥터 유형으로는 ClassA에 대응
* 2 스마트 클릭 호환 커넥터는 커넥터를 끝까지 밀어 넣 약 1/8 회전하십시오. 토크 관리가 필요 없습니다.
* 3. icon_01최신 규정 준수 정보는 "규격 인증 / 준수"를 참조하십시오. 또는 당사 영업 담당자에게 확인하십시오.

유닛 사양



항목사양
장치 이름IO-Link 마스터 유닛
형식 GX-ILM08C
IO-Link 포트8
통신 사양통신 프로토콜IO-Link 프로토콜
전송 속도COM1 : 4.8kbps, COM2 : 38.4kbps, COM3 : 230.4kbps
토폴로지1 대 1
표준 규격· IO-Link Interface and System Specification Version1.1.2
· IO-Link Test Specification Version1.1.2
장치 전원 공급 장치
(IO-Link 모드,
SIO (DI) 모드시)
정격 전압DC24V (DC20.4 ~ 26.4V)
공급 전류0.2A / 포트
단락 회로 보호 기능
디지털 입력
(SIO (DI) 모드시)
내부 I / O 커먼 선 처리PNP
정격 전압DC24V (DC20.4 ~ 26.4V)
입력 전류5mA TYP. (DC24V)
ON 전압 / ON 전류DC15V 이상 / 5mA 이상
OFF 전압DC5V 이하
입력 필터 시간필터없이 0.25ms, 0.5ms, 1ms (공장 출하시 설정),
2ms, 4ms, 8ms, 16ms, 32ms, 64ms, 128ms, 256ms
디지털 출력
(SIO (DO) 모드시)
내부 I / O 커먼 선 처리PNP
출력 유형푸시 풀
정격 전압DC24V (DC20.4 ~ 26.4V)
최대 부하 전류0.3A / 포트
단락 회로 보호 기능
누설 전류0.1mA 이하
잔류 전압1.5V 이하
Pin2 디지털 입력
(IO-Link 모드)
내부 I / O 커먼 선 처리PNP
정격 전압DC24V (DC20.4 ~ 26.4V)
입력 전류2mA TYP. (DC24V)
ON 전압 / ON 전류DC15V 이상 / 2mA 이상
OFF 전압DC5V 이하
입력 필터 시간필터없이 0.25ms, 0.5ms, 1ms (공장 출하시 설정),
2ms, 4ms, 8ms, 16ms, 32ms, 64ms, 128ms, 256ms
케이블 사양케이블 유형비 차폐
케이블 길이최대 20 m
선간 정전 용량최대 3 nF
루프 저항최대 6 Ω
외형 치수175 (W) × 33 (H) × 60 (D) mm]
(49.1mm (H) : 커넥터를 포함하는 경우)
절연 방식포토 커플러 절연
I / O 전원 공급 방법전원 커넥터에서 공급
유닛 전원 소비 전류60mA
I / O 전원 소비 전류100mA
질량430g
설치 방향 및 제한설치 방향 : 6 방향 가능
제한 : 없음
보호 기능부하 단락 기능 있음



기능 사양



기능 명칭내용



통신
기능
사이 클릭 통신IO-Link 통신의 마스터로서 IO-Link 디바이스의 I / O 데이터 (Process data)를
주기적으로 공유합니다.
동시에 상위 통신의 노예로 그 데이터 및 IO-Link 마스터 자신
의 상태를 상위 통신 마스터와 주기적으로 공유합니다.
광전 센서의 수광량 안정 검출 여유도 근접 센서의 과도한 접근 등 장치
의 감지 성능 저하의 정도와 사용 조건의 변화를 확인 가능합니다.
메시지 통신상위 통신 마스터에서의 IO-Link 마스터 자신에 대한 메시지 통신 명령을
수신하고 응답을 반환합니다. 또한 상위 통신 마스터에서의 IO-Link 디바이스
에 대한 메시지 통신 명령 / 응답을 중개 (게이트웨이)합니다.
운전 중에 임계 값 설정 튜닝 실행 ON 딜레이 시간 변경 등 데바
의자의 매개 변수 변경 조정을 프로그램에서 실행 가능합니다.
또한 운전 중 장치의 가동 시간 등의 내부 상태 데이터를 확인 가능합니다.
통신 모드 설정 기능포트에 대해 다음을 선택할 수 있습니다.
IO-Link 모드, SIO (DI) 모드, SIO (DO) 모드 포트 비활성화
그러면 하나의 유닛으로, IO-Link 통신 및 디지털 I / O를 혼합 할
수 있습니다.
Pin2 디지털 입력 기능IO-Link 모드에서, IO-Link 통신을하면서 2 번 핀을 사용한 디지털 입력
이 가능합니다.
IO-Link 통신의 전송 속도
자동 설정 기능
IO-Link 마스터는 각 IO-Link 디바이스 고유의 전송 속도 (COM1, COM2, COM3
중 하나)에 자동으로 맞춰 각 IO-Link 디바이스와 통신을합니다.
따라서 포트 당 연결 장치의 전송 속도 설정은 필요하지 않습니다.
연결 장치 조합 기능IO-Link 마스터에 연결되어있는 IO-Link 장치의 구성 및 등록 된 IO-Link
장치 구성 설정을 켤 때 일치하는 기능입니다.
연결 장치 조합 기능의 활성화 또는 비활성화는 사용자 선택 가능합니다.
IO-Link 통신 이상 검출
기능
IO-Link 케이블의 단선, IO-Link 디바이스 포트에서 이탈 장치
이벤트 (오류 수준) 장치 구성 조합 이상, IO-Link 장치의 고장
중 하나를 감지하는 기능입니다.
I / O 케이블 단락 이상
검출 기능
I / O 케이블의 단락을 감지하는 기능입니다.
입력 데이터 사용 알림IO-Link 통신의 IN 데이터가 상위 콘트롤러 측에서 입력 처리에서
사용 여부를 "입력 데이터 활성화"옵션에서 체크하는 기능입니다.


기계
기능
상위 통신 이상시 부하
차단 기능
IO-Link 통신 모드 또는 SIO 모드 상위 통신 이상 발생시, IO-Link
마스터로부터의 출력을 차단하는 기능입니다.
이를 통해 상위 통신에서 잘못된 값의 출력 동작을 피할 수 있습니다.
IO-Link 통신 재시도 횟수
적산 기능
CX-ConfiguratorFDT 통해 통신 재시도 횟수 적산 값을 판독 할 수 있습니다.
I / O 케이블의 노이즈의 영향 등에 의한 통신 상태의 판단에 사용할 수
있습니다.
디지털 입력의 필터
기능
SIO (DI) 모드의 디지털 입력 또는 IO-Link 모드의 Pin2 디지털 입력
에 대해 필터링의 시간 간격을 설정하는 기능입니다.
이를 통해 노이즈 등에 의한 데이터 날고 또는 스위치의 채터 링
제거 할 수 있습니다. 또한 ON 딜레이 동작 오프 딜레이 동작을시켜
수도 있습니다.
IO-Link 디바이스의
매개 변수 설정의 백
업 / 복원 기능
각 IO-Link 디바이스의 매개 변수 설정 데이터를 IO-Link 마스터에 백업
(저장) 또는 복원하는 기능입니다.
그러면 IO-Link 장치 교환시 매개 변수 재설정이 필요합니다.
이벤트 로그 기능IO-Link 마스터 및 IO-Link 디바이스에서 발생한 이벤트를 기록하는 기능입니다.
그러면 NJ / NX 시리즈 컨트롤러의 일부로 해결을
실현할 수 있습니다.



EtherCAT 통신 사양



항목사양
통신 프로토콜EtherCAT 전용 프로토콜
변조 방식베이스 밴드
전송 속도100Mbps
물리 계층100BASE-TX (IEEE802.3)
커넥터M12 (D-coding 메스) × 2 (실드 대응)
CN IN : EtherCAT 입력
CN OUT : EtherCAT 출력
통신 매체카테고리 5 (알루미늄 테이프와 편조 이중 차폐 실드 케이블을 권장)
통신 거리노드 (슬레이브) 사이 거리 : 100m 이내
내 노이즈 성IEC61000-4-4 규격 1kV 이상
노드 주소 설정 방식16 진수 노드 주소 스위치 또는 Configuration Tool에 의한 설정
노드 주소 범위16 진수 000 ~ FFF (10 진수 0 ~ 4095) : 노드 주소 스위치 또는
Configuration Tool에 의한 설정
LED 디스플레이UNIT PWR × 1
IO PWR × 1
L / A IN (Link / Activity IN) × 1
L / A OUT (Link / Activity OUT) × 1
RUN × 1
ERR × 1
프로세스 데이터가변 PDO 매핑 (Variable PDO mapping)
PDO 크기 / 노드2 바이트부터 270 바이트
사서함비상 메시지, SDO 요청, SDO 리스폰스,
SDO 정보
동기화 모드Free Run 모드 (비동기)



정보

유닛 버전의 종류



GX 유닛지원 버전 *
EtherCAT
형식유닛 버전CPU 유니트Sysmac StudioCX-Configurator
FDT
 GX-ILM08CVer.1.0Ver.1.12 이후Ver.1.16 이후Ver.2.2 이후



* 유닛의 종류에 따라서는 위 표에 기재 한 버전이 존재하지 않는 경우가 있습니다. 그 경우에는 표에 나와있는
    지원 버전 이후의 가장 오래된 버전이 지원됩니다. 형식과 버전 관계는 각 모듈의 사용자
    설명서를 참조하십시오.



Dimensions

(단위 : mm)

 GX-ILM08C

GX-ILM08C 외형 치수 2

높이 : 33mm (49.1mm : 커넥터 포함)
