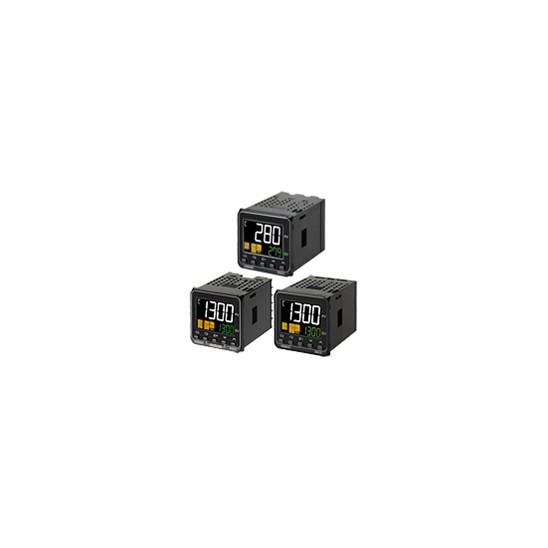

E5CC / E5CC-B / E5CC-U

▶ 48 × 48mm 사이즈
▶ 큰 백색 PV 표시로보기 쉽게 시인성을 향상
▶ 선정에서 조작, 설정까지 용이성을 추구
▶ 입출력 점수 등의 기능 · 성능도 충실
▶ 해당 응용 프로그램의 폭이 UP
▶ 2012 년도 굿 디자인 상 수상

제조사	OMRON
판매가격	전화문의
배송비결제	주문시 결제

상품의 재고가 부족하여 구매할 수 없습니다.

카달로그

이전상품 온도 조절기 (디지털 조절계) (48 × 48mm 크기) 다음 상품 온도 조절기 (디지털 조절계) (48×24mm 크기)

상품 상세설명

Features

제어반에 새로운 가치를

제조 현장의 심장부 인 제어반. 그 제어반이 진화하면 생산 설비도 크게 진화합니다.
또한 제어반의 설계 · 제조 공정 거기에 사람의 상호 작용하는 방식도 혁신 있다면,

더 간단하고 앞서가는 제어반 만들기를 실현할 수 있습니다.
오므론은 제어반 내의 제품 사양에 대한 일반적인 생각 "Value Design for Panel * 1"을 비롯한 각종 활동을 통해

제어반의 진화와 프로세스 혁신을 실현 해 나가고 있습니다.

* 1 Value Design for Panel
제어반 내의 제품 사양에 대한 일반적인 생각
"Value Design for Panel (이하 Value Design)"는 고객의 제어반에 새로운 가치를 제공합니다.
Value Design에 대응 한 제품을 함께 사용함으로써 제어반의 가치가 더욱 높아집니다

제어반의 진화를 계속 리드하는 온도 조절기

제어반 / 장치의 소형화, 고성능화에 기여

• 제어반 / 장치의 크기를 가리지 않는 폭 넓은 라인업
• 높은 제어 성능에 따라 장치의 고속화, 수율 개선에 기여

설계에서 조립, 운영까지를 효율화

• 고객의 제어반 / 장치의 설계부터 운용까지의 각 과정에서의 공수 절감

제어반 / 장치의 사용성을 혁신

• 높은 시야각, 고 콘트라스트 액정의 채용에 의한 높은 시인성
• 제조 현장에서의 설정 값 입력의 부하를 감소

주요 안전 규격 획득

제어반 / 장치의 크기를 가리지 않는 폭 넓은 라인업

짧은 몸통 깊이 60mm의 컴팩트 보디로 공간 절약 화에 기여

당사 기존 제품 대비 77 % *의 짧은 몸통 화를 실현.
깊이가 잡히지 않는 협소 공간에도 대응할 수 있습니다.

반면 공간 절감

48 × 24 사이즈도 문자 높이 10mm 이상의 현재 값 표시 및 목표치 표시의 2 단 표시를 실현.
컴팩트 한 문자판과 투명도를 양립하고 있습니다.

온 패널 유형과 같은 사용성 제어반 내에 슬림 배치

E5 □ C 시리즈 통일의 사용성을 22.5mm 폭 DIN 레일 설치 타입에 응축.
반 내에 날씬하게 배치 할 수 있습니다.

푸시 인 Plus 단자대 타입은 가로 밀착도 쉽게

푸시 인 Plus 단자대 타입 배선 방향이 소극적이기 때문에 가로 밀착이 용이 컴팩트 한 반면을 실현.

높은 제어 성능에 따라 장치의 고속화, 수율 개선에 기여

장비 성능을 극대화 고속 제어

1 회 오토 튜닝 (견고한 튜닝)에서 350 ℃ / 3 초 *의 고속 제어를 실현.
오버 슈트없이 안정된 제어를 할 수 있습니다.

E5CC, E5CC-B, E5CC-U Features 15

견고한 튜닝 (RT) ...... 승온이 빠른 히터를 사용하는 경우 등에 사용하여 최적의 PID 정수를 자동으로 설정할 수있는 기능입니다.

수율 개선에 기여 안정 제어

안정적인 제어가 어려운 수냉식 압출 성형기에서도 수냉 대응 튜닝 안정된 제어를 실현.
안정적으로 제어 할 수있는 것으로, 에너지 절약에도 기여합니다.

E5CC, E5CC-B, E5CC-U Features 17

설계에서 조립, 운영까지 효율

제어반 / 장치의 사용성을 혁신

제조 현장에서의 표시 확인이 용이하게

검은 배경에 큰 백색 표시에서 뛰어난 시인성을 실현. 작업자의 이동 거리를 최소화하여 작업 효율의 향상에 기여하고 있습니다.

고 대비 표시로 주위의 명암에 관계없이 확인 할 수 있습니다.

넓은 시야각을 실현하는 액정을 탑재하고 쉽게 현재 값을 확인 할 수 있습니다.

제조 현장에서의 설정 값 입력의 부하를 감소

온도 조절기의 운영, 설정 변경의 수고를 생략 기능을 응축.
Shift 키 [ "PF를 누르면 숫자가 순간적으로 이동합니다. 현장에서의 수치 입력이 편해집니다

CX-Thermo Functions

매개 변수 마스크 기능을 사용하면 필요한 매개 변수 만 표시 할 수 있습니다. 이에 따라 작업 교체 시간 등의 설정 변경의 시간을 단축 할 수 있습니다.

Lineup

※ ◎ 표시 또는 회색 배경 표기의 기종은 표준 재고 기종입니다. 무 표시 (주문 생산 기종)의 납기에 대해서는 거래 대리점에 문의하십시오.

형식 기준

나사 단자대 타입

가열 · 냉각 제어에 대해

가열 · 냉각 제어 기능을 사용하는 경우

① 제어 출력의 할당에 대해
제어 출력 2가없는 경우 : 보조 출력을 제어 출력 (냉각 측)으로 사용합니다.
제어 출력 2가있는 경우 : 제어 출력 2 점을 각각 가열 측 냉각 측에 사용합니다.
　　　　　　　　　　　(어느 쪽이 가열 측 냉각 측에서도 괜찮습니다.)
② 제어에 대한
PID 제어를 실시하는 경우, 가열 측 PID 냉각 측 PID 각각 독립적으로 설정하실 수 있습니다.
가열 및 냉각 측에서 응답 특성이 다른 제어 시스템에도 대응 가능합니다.

형식 목록

형식		형식			표준 가격 (¥)
◎	E5CC-RX0ASM-000	◎	E5CC-QX3DSM-000	◎	E5CC-CX2ASM-004
◎	E5CC-RX0DSM-000	◎	E5CC-QX3ASM-001	◎	E5CC-CX2DSM-004
◎	E5CC-RX2ASM-000	◎	E5CC-QX3DSM-001	◎	E5CC-CX2ASM-005
◎	E5CC-RX2DSM-000	◎	E5CC-QX3ASM-002		E5CC-CX2DSM-005
◎	E5CC-RX2ASM-001	◎	E5CC-QX3DSM-002	◎	E5CC-CX2ASM-006
◎	E5CC-RX2DSM-001	◎	E5CC-QX3ASM-003	◎	E5CC-CX2DSM-006
◎	E5CC-RX2ASM-002		E5CC-QX3DSM-003	◎	E5CC-CX2ASM-007
◎	E5CC-RX2DSM-002	◎	E5CC-QX3ASM-004		E5CC-CX2DSM-007
◎	E5CC-RX2ASM-003	◎	E5CC-QX3DSM-004	◎	E5CC-CX3ASM-000
	E5CC-RX2DSM-003		E5CC-QX3ASM-005	◎	E5CC-CX3DSM-000
◎	E5CC-RX2ASM-004		E5CC-QX3DSM-005	◎	E5CC-CX3ASM-004
◎	E5CC-RX2DSM-004	◎	E5CC-QX3ASM-006		E5CC-CX3DSM-004
	E5CC-RX2ASM-005	◎	E5CC-QX3DSM-006		E5CC-CX3ASM-005
	E5CC-RX2DSM-005		E5CC-QX3ASM-007		E5CC-CX3DSM-005
◎	E5CC-RX2ASM-006		E5CC-QX3DSM-007	◎	E5CC-CX3ASM-006
◎	E5CC-RX2DSM-006		E5CC-QQ0ASM-000	◎	E5CC-CX3DSM-006
	E5CC-RX2ASM-007		E5CC-QQ0DSM-000		E5CC-CX3ASM-007
	E5CC-RX2DSM-007		E5CC-QQ2ASM-000		E5CC-CX3DSM-007
◎	E5CC-RX3ASM-000		E5CC-QQ2DSM-000		E5CC-CQ0ASM-000
◎	E5CC-RX3DSM-000	◎	E5CC-QQ2ASM-001		E5CC-CQ0DSM-000
◎	E5CC-RX3ASM-001		E5CC-QQ2DSM-001		E5CC-CQ2ASM-000
◎	E5CC-RX3DSM-001		E5CC-QQ2ASM-002		E5CC-CQ2DSM-000
◎	E5CC-RX3ASM-002		E5CC-QQ2DSM-002		E5CC-CQ2ASM-001
	E5CC-RX3DSM-002	◎	E5CC-QQ2ASM-003		E5CC-CQ2DSM-001
	E5CC-RX3ASM-003		E5CC-QQ2DSM-003		E5CC-CQ2ASM-002
	E5CC-RX3DSM-003		E5CC-QQ2ASM-004		E5CC-CQ2DSM-002
◎	E5CC-RX3ASM-004		E5CC-QQ2DSM-004		E5CC-CQ2ASM-003
	E5CC-RX3DSM-004		E5CC-QQ2ASM-005		E5CC-CQ2DSM-003
◎	E5CC-RX3ASM-005		E5CC-QQ2DSM-005		E5CC-CQ2ASM-004
	E5CC-RX3DSM-005		E5CC-QQ2ASM-006		E5CC-CQ2DSM-004
◎	E5CC-RX3ASM-006		E5CC-QQ2DSM-006		E5CC-CQ2ASM-005
◎	E5CC-RX3DSM-006		E5CC-QQ2ASM-007		E5CC-CQ2DSM-005
	E5CC-RX3ASM-007		E5CC-QQ2DSM-007		E5CC-CQ2ASM-006
	E5CC-RX3DSM-007		E5CC-QQ3ASM-000		E5CC-CQ2DSM-006
◎	E5CC-QX0ASM-000		E5CC-QQ3DSM-000		E5CC-CQ2ASM-007
◎	E5CC-QX0DSM-000		E5CC-QQ3ASM-001		E5CC-CQ2DSM-007
◎	E5CC-QX2ASM-000		E5CC-QQ3DSM-001		E5CC-CQ3ASM-000
◎	E5CC-QX2DSM-000	◎	E5CC-QQ3ASM-002		E5CC-CQ3DSM-000
◎	E5CC-QX2ASM-001		E5CC-QQ3DSM-002		E5CC-CQ3ASM-001
◎	E5CC-QX2DSM-001		E5CC-QQ3ASM-003		E5CC-CQ3DSM-001
◎	E5CC-QX2ASM-002		E5CC-QQ3DSM-003		E5CC-CQ3ASM-002
◎	E5CC-QX2DSM-002		E5CC-QQ3ASM-004		E5CC-CQ3DSM-002
◎	E5CC-QX2ASM-003		E5CC-QQ3DSM-004		E5CC-CQ3ASM-003
◎	E5CC-QX2DSM-003		E5CC-QQ3ASM-005		E5CC-CQ3DSM-003
◎	E5CC-QX2ASM-004		E5CC-QQ3DSM-005		E5CC-CQ3ASM-004
◎	E5CC-QX2DSM-004		E5CC-QQ3ASM-006		E5CC-CQ3DSM-004
◎	E5CC-QX2ASM-005		E5CC-QQ3DSM-006		E5CC-CQ3ASM-005
◎	E5CC-QX2DSM-005		E5CC-QQ3ASM-007		E5CC-CQ3DSM-005
◎	E5CC-QX2ASM-006		E5CC-QQ3DSM-007		E5CC-CQ3ASM-006
◎	E5CC-QX2DSM-006	◎	E5CC-CX0ASM-000		E5CC-CQ3DSM-006
◎	E5CC-QX2ASM-007	◎	E5CC-CX0DSM-000		E5CC-CQ3ASM-007
	E5CC-QX2DSM-007	◎	E5CC-CX2ASM-000		E5CC-CQ3DSM-007
◎	E5CC-QX3ASM-000	◎	E5CC-CX2DSM-000

형식 기준

Push - in Plus 단자대 타입

가열 · 냉각 제어에 대해

가열 · 냉각 제어 기능을 사용하는 경우

① 제어 출력의 할당에 대해
보조 출력을 제어 출력 (냉각 측)으로 사용합니다.
② 제어에 대한
PID 제어를 실시하는 경우, 가열 측 PID 냉각 측 PID 각각 독립적으로 설정하실 수 있습니다.
가열 및 냉각 측에서 응답 특성이 다른 제어 시스템에도 대응 가능합니다.

형식 목록

형식		형식
◎	E5CC-RX2ABM-000	◎	E5CC-QX2ABM-000
◎	E5CC-RX2DBM-000	◎	E5CC-QX2DBM-000
◎	E5CC-RX2ABM-001	◎	E5CC-QX2ABM-001
◎	E5CC-RX2DBM-001	◎	E5CC-QX2DBM-001
◎	E5CC-RX2ABM-002	◎	E5CC-QX2ABM-002
◎	E5CC-RX2DBM-002	◎	E5CC-QX2DBM-002
◎	E5CC-RX2ABM-004	◎	E5CC-QX2ABM-004
◎	E5CC-RX2DBM-004	◎	E5CC-QX2DBM-004
◎	E5CC-RX2ABM-006	◎	E5CC-QX2ABM-006
◎	E5CC-RX2DBM-006	◎	E5CC-QX2DBM-006

형식 기준

플러그인 타입

이미지를 클릭하면 다른 창에서 확대 표시됩니다

가열 · 냉각 제어에 대해

가열 · 냉각 제어 기능을 사용하는 경우

① 제어 출력의 할당에 대해
보조 출력을 제어 출력 (냉각 측)으로 사용합니다.
② 제어에 대한
PID 제어를 실시하는 경우, 가열 측 PID 냉각 측 PID 각각 독립적으로 설정하실 수 있습니다.
가열 및 냉각 측에서 응답 특성이 다른 제어 시스템에도 대응 가능합니다

형식 목록

형식		형식
◎	E5CC-RW0AUM-000	◎	E5CC-QX1DUM-000
◎	E5CC-RW0DUM-000	◎	E5CC-QX2AUM-000
◎	E5CC-RW1AUM-000		E5CC-QX2DUM-000
◎	E5CC-RW1DUM-000	◎	E5CC-CX0AUM-000
◎	E5CC-RW2AUM-000		E5CC-CX0DUM-000
◎	E5CC-RW2DUM-000	◎	E5CC-CX1AUM-000
◎	E5CC-QX0AUM-000		E5CC-CX1DUM-000
	E5CC-QX0DUM-000	◎	E5CC-CX2AUM-000
◎	E5CC-QX1AUM-000		E5CC-CX2DUM-000

옵션 (별매)

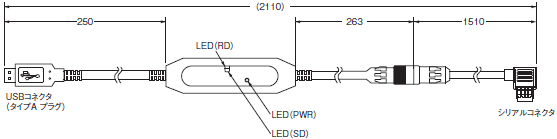

USB- 시리얼 변환 케이블

형식
◎	E58-CIFQ2

단자 커버 ( E5CC 용)

형식
◎	E53-COV17
◎	E53-COV23

주. E53-COV10는 사용할 수 없으므로주의하시기 바랍니다.

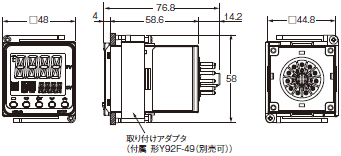

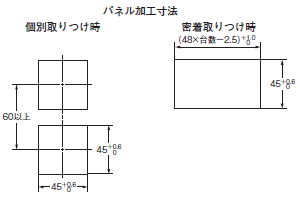

설치 후 외형 치수는 외형 치수 페이지 또는 카탈로그를 참조하십시오.

방수 패킹

형식
Y92S-P8

주. E5CC / E5CC-B 만 본 방수 패킹은 본체에 포함되어 있습니다.
E5CC-U는 방수 패킹을 장착해도 방수 기능은 제공하지 않습니다.

전류 검출기 (CT)

구멍	형식
Φ 5.8	◎	E54-CT1
Φ 12.0	◎	E54-CT3

어댑터

형식
◎	Y92F-45

주 E5B □ 용 패널 가공되는 경우에 사용하십시오.

방수 커버

형식
◎	Y92A-48N

설치 어댑터

형식
◎	Y92F-49

주 본 장착 어댑터는 본체에 포함되어 있습니다.

DIN 레일 장착 어댑터 ( E5CC 용)

형식
◎	Y92F-52

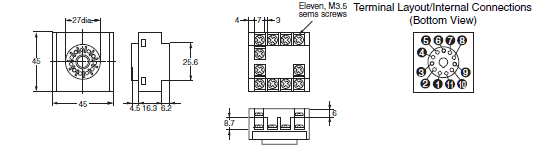

소켓 ( E5CC-U 용)

종류	형식
표면 연결 소켓	◎	P2CF-11
표면 연결 소켓 (손가락 보호 타입)	◎	P2CF-11-E
뒷면 연결 소켓	◎	P3GA-11
뒷면 연결 소켓 단자 커버 (손가락 보호 타입)	◎	Y92A-48G

표지

종류	형식
경질 타입 표지	◎	Y92A-48H
연질 타입 표지	◎	Y92A-48D

지원 소프트웨어 CX-Thermo (CX - Themo)

형식
◎	EST2-2C-MV4

주. E5CC는 CX-Thermo Ver.4.5 이상에 대응하고 있습니다.
E5CC-U는 CX-Thermo Ver.4.61 이상으로 대응하고 있습니다.
E5CC-B는 CX-Thermo Ver.4.65 이상으로 대응하고 있습니다.
CX-Thermo의 사용 환경에 대해서는 " EST2-2C-MV4"을 참조하십시오.

Specifications

정격 / 성능

정격

전원 전압		전원 전압 A 타입 : AC100 ~ 240V 50 / 60Hz 전원 전압 D 타입 : AC24V 50 / 60Hz / DC24V
허용 전압 변동 범위		전원 전압의 85 ~ 110 %
소비 전력		옵션 -000 유형 : 5.2VA 이하 (AC100 ~ 240V), 3.1VA 이하 (AC24V) /1.6W 이하 (DC24V) 상기 이외 : 6.5VA 이하 (AC100 ~ 240V), 4.1VA 이하 (AC24V) /2.3W 다음 ( DC24V)
센서 입력		온도 입력 　열전대 : K, J, T, E, L, U, N, R, S, B, W, PLⅡ 　백금 측온 저항체 : Pt100, JPt100 　비접촉 온도 센서 (형태 ES1B) : 10 ~ 70 ℃ 60 ~ 120 ℃, 115 ~ 165 ℃, 140 ~ 260 ℃ 아날로그 입력 　전류 입력 : 4 ~ 20mA, 0 ~ 20mA 　전압 입력 : 1 ~ 5V, 0 ~ 5V, 0 ~ 10V, 　　　　　　　　0 ~ 50mV (0 ~ 50mV은 형태 E5CC-U 만 사용 가능 (2014 년 5 월 생산 분부터))
입력 임피던스		전류 입력 150Ω 이하, 전압 입력 1MΩ 이상 (형태 ES2-HB / THB를 연결할 때는 1 : 1 연결에 사용 하십시오)
제어 방식		ON / OFF 또는 2 자유도 PID (오토 튜닝 포함)
제어 출력	릴레이 출력	E5CC / 형태 E5CC-B : 1a AC250V 3A (저항 부하) 전기적 수명 10 만회 최소 적용 부하 5V 10mA (참고치) E5CC-U : 1c AC250V 3A (저항 부하) 전기적 수명 10 만회 최소 적용 부하 5V 10mA (참고치)
	전압 출력 (SSR 구동 용)	출력 전압 DC12V ± 20 % (PNP) 최대 부하 전류 21mA, 단락 보호 회로 부착
	리니어 전류 출력 * 2	DC4 ~ 20mA / DC0 ~ 20mA 부하 500Ω 이하 분해능 약 10,000
보조 출력	점수	E5CC : 2 점 또는 3 점 (기종에 따른) E5CC-B : 2 점 E5CC-U : 1 점 또는 2 점 (기종에 따른)
보조 출력	출력 사양	릴레이 출력 1a AC250V, 1 출력 타입 : 3A (저항 부하), 2 출력 타입 : E5CC / E5CC-U 3A (저항 부하) E5CC-B 2A (저항 부하) 3 출력 유형 : 2A (저항 부하 ) 전기적 수명 10 만회 최소 적용 부하 5V 10mA (참고치)
이벤트 입력 * 1	점수	E5CC : 2 점 또는 4 점 (기종에 따른) E5CC-B : 2 점 (기종에 따른)
이벤트 입력 * 1	외부 접점 입력 사양	유 접점 입력시 : ON : 1kΩ 이하 OFF : 100kΩ 이상 무 접점 입력시 : ON : 잔류 전압 1.5V 이하 OFF : 누설 전류 0.1mA 이하 유출 전류 : 약 7mA (1 접점 당)
전송 출력 * 1	점수	1 점 (기종에 따른 : 전송 출력 타입)
전송 출력 * 1	출력 사양	전류 출력 : DC4 ~ 20mA 부하 : 500Ω 이하 분해능 : 약 10,000 선형 전압 출력 : DC1 ~ 5V 부하 : 1kΩ 이상 해상도 : 약 10,000
설정 방식		전면 키에 의한 디지털 설정
*리모트 SP 입력 1 * 2**		전류 입력 : DC4 ~ 20mA, DC0 ~ 20mA (입력 임피던스 150Ω 이하) 전압 입력 : DC1 ~ 5V, DC0 ~ 5V, DC0 ~ 10V (입력 임피던스 1MΩ 이상)
지시 방식		11 세그먼트 디지털 표시 및 단발 광 표시 문자 높이 PV : 15.2mm, SV : 7.1mm
*멀티 SP 기능 3**		최대 8 개의 목표 값 (SP0 ~ SP7)을 기억하고 이벤트 입력 키 조작 또는 시리얼 통신에 의해 선택 가능
뱅크 전환 기능		없음
기타 기능		설명서 출력 가열 냉각 제어 루프 단선 경보 기능, SP 램프, 경보 기능, 히터 단선 검출 기능 (SSR 고장 포함) 40 % AT 100 % AT 조작량 리미트, 입력 디지털 필터, 셀프 튜닝, 견고한 튜닝 PV 입력 보정, 런 / 스톱, 보호, 개평 연산 기능 조작량 변화율 리미트 트 단순 연산 온도 상태 표시 기능, 간이 프로그램 기능 입력 이동 평균, 표시 휘도 설정
사용 주위 온도		-10 ~ + 55 ℃ (단, 결로 또는 결빙되지 않을 것) / 3 년 보증시 : 표준 단체 설치에서 -10 ~ + 50 ℃ (단, 결로 또는 결빙되지 않을 것)
사용 주위 습도		상대 습도 25 ~ 85 %
보관 온도		-25 ~ + 65 ℃ (단, 결로 또는 결빙되지 않을 것)
고급		2,000m 이하
권장 퓨즈		T2A, AC250V 지연 낮은 차단 용량
설치 환경		과전압 카테고리 Ⅱ 오염도 2 (EN / IEC / UL 61010-1)

* 1. E5CC-U는 옵션 기능이 없습니다. 형식 기준 · 형식 목록을 참조하십시오.
* 2. E5CC-B에는 기능이 없습니다. 형식 기준을 참조하십시오.
* 3. E5CC-B에서 이벤트 입력에서 선택하는 경우 목표치는 최대 4 개입니다.

입력 범위

온도 입력

아날로그 입력

입력 종별	전류		전압
입력 사양	4 ~ 20mA	0 ~ 20mA	1 ~ 5V	0 ~ 5V	0 ~ 10V	0 ~ 50mV *
설정 범위	스케일링 다음 중 하나의 범위에서 사용 -1999 ~ 9999, -199.9 ~ 999.9, -19.99 ~ 99.99, -1.999 ~ 9.999
설정 번호	25	26	27	28	29	30

* E5CC-U에서만 사용할 수 있습니다 (2014 년 5 월 생산 분부터).

경보 종별

경보의 종류를 다음의 19 종류에서 경보마다 독립적으로 설정할 수 있습니다. 초기 값은 "2 : 상한」입니다. (주)
출력으로 보조 출력에 할당합니다. 또한 ON 딜레이, OFF 딜레이 (0 ~ 999s)도 지정할 수 있습니다.
주. 히터 단선 · SSR 고장 검출 기능 있음 기종은 "경보 1"은 "히터 경보 (HA)"으로되어있어 공장 출하 상태에서는 "경보 종별 1"이
표시되지 않습니다.
경보 1 기능을 활성화하려면 출력 할당에 경보 1을 할당합니다.

설정	경보 종별	경보 출력 기능		기능 설명
설정	경보 종별	경보 값 (X)가 +	경보 값 (X)가 -	기능 설명
0	경보 기능 없음	출력 OFF		경보 기능 없음.
1	상하 * 1		* 2	목표치 (SP)에 대한 상향 편차를 경보 상한값 (H), 하향 편차를 경보 하한값 (L) 설정합니다. 편차 외부에서 ON됩니다.
2 (초기 값)	상한			목표치 (SP)에 대한 상향 편차를 경보 값 (X)로 설정 합니다. 편차 이상으로 ON됩니다.
3	하한			목표치 (SP)에 대한 하향 편차를 경보 값 (X)로 설정 합니다. 편차 이하에서 ON됩니다.
4	상하 범위 * 1		* 3	목표치 (SP)에 대한 상향 편차를 경보 상한값 (H), 하향 편차를 경보 하한값 (L) 설정합니다. 편차 내에서 ON됩니다.
5	상하 대기 시퀀스 부 * 1	* 5	* 4	"1 : 상하"의 경보 동작에 대기 시퀀스가 표시됩니다. * 6
6	상한 대기 시퀀스 부			"2 : 상한"의 경보 동작에 대기 시퀀스가 표시됩니다. * 6
7	하한 대기 시퀀스 부			"3 : 하한"의 경보 동작에 대기 시퀀스가 표시됩니다. * 6
8	절대 값 상한			목표치 (SP)에 관계없이 현재 값 (PV)이 경보 값 (X)보다 습니 클 경우 경보가 ON됩니다.
9	절대 값 하한			목표치 (SP)에 관계없이 현재 값 (PV)이 경보 값 (X)보다 보다 작은 경우 경보가 ON됩니다
10	절대 값 상한 대기 시퀀스 부			"8 : 절대 값 상한"의 경보 동작에 대기 시퀀스가 붙 합니다. * 6
11	절대 값 하한 대기 시퀀스 부			"9 : 절대 값 하한"의 경보 동작에 대기 시퀀스가 붙 합니다. * 6
12	LBA　 (경보 1 종류 만)	-		* 7
13	PV 변화율 경보	-		* 8
14	SP 절대 값 상한			목표치 (SP)이 경보 값 (X)보다 큰 경우 경보가 ON 됩니다.
15	SP 절대 값 하한			목표치 (SP)이 경보 값 (X)보다 작을 때 경보가 ON 됩니다.
16	MV 절대 값 상한 * 9	표준 제어시	표준 제어시	조작량 (MV)이 경보 값 (X)보다 큰 경우 경보가 ON 됩니다.
16	MV 절대 값 상한 * 9	가열 냉각 제어 (가열 측 조작량)	가열 냉각 제어 (가열 측 조작량) 상시 ON	조작량 (MV)이 경보 값 (X)보다 큰 경우 경보가 ON 됩니다.
17	MV 절대 값 하한 * 9	표준 제어시	표준 제어시	조작량 (MV)이 경보 값 (X)보다 작을 때 경보가 ON 됩니다.
17	MV 절대 값 하한 * 9	가열 냉각 제어시 (냉각 측 조작량)	가열 냉각 제어시 (냉각 측 조작량) 상시 ON	조작량 (MV)이 경보 값 (X)보다 작을 때 경보가 ON 됩니다.
18	RSP 절대 값 상한 * 10			리모트 SP (RSP)가 경보 값 (X)보다 큰 경우 경보가 ON됩니다.
19	RSP 절대 값 하한 * 10			리모트 SP (RSP)가 경보 값 (X)보다 작을 때 경보가 ON됩니다.

* 1 설정 값 1,4,5는 경보 종별의 상 · 하한 값을 개별적으로 설정할 수, L, H로 표시합니다.
* 2 설정 값 : 1 상하 한 경보

* 3 설정 값 : 4 상하 범위

* 4 설정 값 : 5 상하한 대기 시퀀스 부 경보
　　"* 2"의 상하 한 경보에서　
　케이스 1,2의 경우, 히스테리시스가 상한 · 하한으로 겹치는 경우는 상시 OFF
　케이스 3의 경우 상시 OFF
* 5 설정 값 : 5 상하한 대기 시퀀스 부 경보
히스테리시스가 상한 · 하한으로 겹치는 경우는 상시 OFF
* 6 " E5 □ C 디지털 조절계 사용 설명서"(Man.No.:SGTD-740)
　　　　" 4-11 항 경보 히스테리시스」의 「대기 순서 "를 참조하십시오.
* 7 " E5 □ C 디지털 조절계 사용 설명서"(Man.No.:SGTD-740)
　　　　"5-11 항 루프 단선 경보」의 「루프 단선 경보 (LBA)"를 참조하십시오.
* 8 " E5 □ C 디지털 조절계 사용 설명서"(Man.No.:SGTD-740)
　　　　"4-10 항 경보 출력을 낸다"의 "● PV 변화율 경보"를 참조하십시오.
* 9 가열 냉각 제어 MV 절대 값 상한 경보는 가열 측 조작량 만에 또 MV 절대 값 하한 경보 냉각 측 조작량에만 작동합니다.
* 10. 리모트 SP 입력 있습니다 때 표시됩니다. SP 모드가 로컬 SP / 리모트 SP 어느 것이라도 작동합니다.
　　　　 리모트 SP 입력 형태 E5CC에서만 사용할 수 있습니다.

성능

*전압의 영향 3**
지시 정도 (주위 온도 23 ℃)		E5CC / E5CC-B 　열전대 :( 지시 값의 ± 0.3 % 또는 ± 1 ℃의 큰 쪽) ± 1 디지트 이하 * 1 　백금 측온 저항체 :( 지시 값의 ± 0.2 % 또는 ± 0.8 ℃의 큰 방법) ± 1 디지트 이하 　아날로그 입력 : ± 0.2 % FS ± 1 디지트 이하 　CT 입력 : ± 5 % FS ± 1 디지트 이하 E5CC-U 　열전대 :( 지시치의 ± 1 % 또는 ± 2 ℃의 큰 쪽) ± 1 디지트 이하 * 1 　백금 측온 저항체 :( 지시 값의 ± 0.2 % 또는 ± 0.8 ℃의 큰 쪽) ± 1 디지트 이하 　아날로그 입력 : ± 0.2 % FS ± 1 디지트 이하
전송 출력 정밀도		± 0.3 % FS 이하
간이 전송 출력 정밀도		± 0.3 % FS 이하 * 2
리모트 SP 입력 정밀도		± 0.2 % FS ± 1 디지트 이하
*온도의 영향 3**		열전대 입력 (R, S, B, W, PLⅡ) : 지시치의 ± 1 % 또는 ± 10 ℃의 큰 쪽) ± 1 디지트 이하 기타 열전대 입력 :( 지시치의 ± 1 % 또는 ± 4 ℃의 큰 쪽) ± 1 디지트 이하 * 4 백금 측온 저항체 입력 :( 지시치의 ± 1 % 또는 ± 2 ℃의 큰 쪽) ± 1 디지트 이하 아날로그 입력 : ± 1 % FS ± 1 디지트 이하 CT 입력 : ± 5 % FS ± 1 디지트 이하 리모트 SP 입력 : ± 1 % FS ± 1 디지트 이하
전자파의 영향 (EN 61326-1에 따라)
입력 샘플링주기		50ms
조절 감도		온도 입력 : 0.1 ~ 999.9 ℃ / ° F (0.1 ℃ / ° F 단위) 아날로그 입력 : 0.01 ~ 99.99 % FS (0.01 % FS 단위)
비례 대 (P)		온도 입력 : 0.1 ~ 999.9 ℃ / ° F (0.1 ℃ / ° F 단위) 아날로그 입력 : 0.1 ~ 999.9 % FS (0.1 % FS 단위)
적분 시간 (I)		0 ~ 9999s (1s 단위) 0.0 ~ 999.9s (0.1s 단위) * 5
미분 시간 (D)		0 ~ 9999s (1s 단위) 0.0 ~ 999.9s (0.1s 단위) * 5
냉각 비례 대 (P)		온도 입력 : 0.1 ~ 999.9 ℃ / ° F (0.1 ℃ / ° F 단위) 아날로그 입력 : 0.1 ~ 999.9 % FS (0.1 % FS 단위)
냉각 적분 시간 (I)		0 ~ 9999s (1s 단위) 0.0 ~ 999.9s (0.1s 단위) * 5
냉각 미분 시간 (D)		0 ~ 9999s (1s 단위) 0.0 ~ 999.9s (0.1s 단위) * 5
제어주기		0.1,0.2,0.5,1 ~ 99s (1s 단위)
수동 리셋 값		0.0 ~ 100.0 % (0.1 % 단위)
경보 설정 범위		-1999 ~ 9999 (소수점 위치는 입력 종류에 따라 다름)
신호 소스 저항의 영향		열전대 : 0.1 ℃ / Ω 이하 (100Ω 이하), 백금 측온 저항체 : 0.1 ℃ / Ω 이하 (10Ω 이하)
절연 저항		20MΩ 이상 (DC500V인가)
내전압		AC3,000V 50 또는 60Hz 1min (극성 충전부 단자)
진동	오동작	10 ~ 55Hz 20m / s ² 3 축 방향 10min
진동	내구성	10 ~ 55Hz 20m / s ² 3 축 방향 2h
충격	오동작	100m / s ² 3 축 방향 각 3 회
충격	내구성	300m / s ² 2 3 축 방향 각 3 회
질량		E5CC / 형태 E5CC-B : 본체 : 약 120g 어댑터 : 약 10g E5CC-U : 본체 : 약 100g 어댑터 : 약 10g
보호 구조		E5CC / E5CC-B : 전면 : IP66, 리어 케이스 : IP20, 단자부 : IP00 E5CC-U : 전면 : IP50, 리어 케이스 : IP20, 단자부 : IP00
메모리 보호		비 휘발성 메모리 (쓰기 횟수 : 100 만회)
설정 도구		E5CC : CX-Thermo Ver.4.5 이상 E5CC-B : CX-Thermo Ver.4.65 이상 E5CC-U : CX-Thermo Ver.4.61 이상
설정 도구 포트		E5CC / E5CC-B / E5CC-U 상단 : USB- 시리얼 변환 케이블 형 E58-CIFQ2를 사용하여 PC 쪽 USB 포트와 연결 * 6
규격	인증 규격	cULus : UL 61010-1 / CSA C22.2 No.61010-1 * 7 KOSHA (S 마크) 인증 (일부 형식 만) * 8, 한국 무선 규칙 (전파법 : KC 마크) (일부 형식 만) * 8 로이드 규격 * 9
규격	규정 준수	EN 61010-1 (IEC 61010-1)
EMC 지침		EMI EN 61326-1 * 10 방사 전계 강도 EN 55011 Group1 classA　 잡음 단자 전압 EN 55011 Group1 classA EMS EN 61326-1 * 10 정전기 방전 내성 EN 61000-4-2　 전자계 강도 내성 EN 61000-4-3　 버스트 노이즈 내성 EN 61000-4-4　 전도성 내성 EN 61000-4-6　 서지 내성 EN 61000-4-5　 전압 강하 /電断내성 EN 61000-4-11

* 1 : K (-200 ~ 1300 ℃ 범위), T, N -100 ℃ 이하로 U, L은 ± 2 ℃ ± 1 디지트 이하. B의 400 ℃ 이하는 규정 없음. B의 400 ~
800 ℃는 ± 3 ℃ 이하.
R, S의 200 ℃ 이하는 ± 3 ℃ ± 1 디지트 이하. W는 (± 0.3 % PV 또는 ± 3 ℃의 큰 쪽) ± 1 디지트 이하.
PLⅡ는 (± 0.3 % PV 또는 ± 2 ℃의 큰 쪽) ± 1 디지트 이하.
* 2 단, 0 ~ 20mA 출력 사양의 0 ~ 4mA 사이는 ± 1 % FS 이하.
* 3. 조건 : 주위 온도 : -10 ℃ ~ 23 ℃ ~ 55 ℃ 범위 : 정격 전압의 -15 ~ + 10 %
* 4. K 센서 -100 ℃ 이하는 ± 10 ℃ 이내
* 5 단위는 「적분 / 미분 시간 단위 "의 설정에 따라 다릅니다.
* 6 외부 시리얼 통신 (RS-485)와 USB- 시리얼 변환 케이블 통신을 동시 사용 가능
* 7. E5CC-U (플러그인 타입)는 오므론 소켓 ( P2CF-11 / P2CF-11- E)를 사용하는 경우에만 UL Listing 인증입니다.
( P3GA-11는 UL Listing 인증 대상에서 제외되므로주의하시기 바랍니다.) *
8.

해당 양식은 "규격 인증 / 준수"를 참조하십시오.
* 9.

로이드 규격에 대한 적합성에 대해서는 "사용하기 전에"의 "선박 표준 준수 정보"를 참조하십시오.
* 10. 산업용 전자 환경 (EN / IEC 61326-1 제 2 표)

USB- 시리얼 변환 케이블 사양

대응 OS	Windows XP / Vista / 7 / 8 / 10 * 1
지원 소프트웨어	CX-Thermo Ver.4.5 이상 ( E5CC-U : Ver.4.61 이상 　 E5CC-B : Ver.4.65 이상)
대응 기종	E5 □ CT 시리즈, 모양 E5 □ C 시리즈, 모양 E5CB 시리즈
USB I / F 규격	USB Specification 2.0 호환
DTE 속도	38400bps
커넥터 사양	PC 측 : USB (A 타입 플러그) 온도 조절기 측 : 전용 직렬 커넥터
전원	버스 파워 (USB 호스트 컨트롤러 - 라에서 공급) * 2
전원 전압	DC5V
소비 전류	최대 450mA
출력 전압	DC4.7 ± 0.2V (USB- 시리얼 변환 케이블에서 온도 조절기 측에 공급)
출력 전류	최대 250mA (USB- 시리얼 변환 케이블에서 온도 조절기 측에 공급)
사용 주위 온도	0 ~ + 55 ℃ (단, 결로 또는 결빙되지 않을 것)
사용 주위 습도	상대 습도 10 ~ 80 %
보관 온도	-20 ~ + 60 ℃ (단, 결로 또는 결빙되지 않을 것)
습도	상대 습도 10 ~ 80 %
고급	2,000m 이하
질량	약 120g

Windows는 미국 Microsoft Corporation의 미국 및 기타 국가에서 등록 상표입니다.
* 1 : Windows 10는 CX-Thermo Ver.4.65 이상으로 대응하고 있습니다.
* 2. USB 포트는 High-Power 포트를 사용하십시오.
주. 컴퓨터에 드라이버를 설치해야합니다. 설치 방법은 케이블과 설명서를 참조하십시오.

통신 성능

전송로 연결	RS-485 : 멀티 드롭
통신 방식	RS-485 (2 선식 반이중)
동기 방식	비동기
프로토콜	CompoWay / F, Modbus
통신 속도 *	9600,19200,38400,57600bps
전송 코드	ASCII
데이터 비트 길이 *	7,8 비트
스톱 비트 길이 *	1,2 비트
오류 검출	수직 패리티 (없음, 짝수, 홀수) BCC (블록 체크 캐릭터) 　CompoWay / F시 CRC-16 Modbus시
흐름 제어	없음
인터페이스	RS-485
재시도 기능	없음
통신 버퍼	217 바이트
통신 응답 전송 지연	0 ~ 99ms 초기 값 : 20ms

* 통신 속도, 데이터 비트 길이, 스톱 비트 길이 수직 패리티 설정은 "통신 설정 수준 '에서 각각 독립적으로 설정할 수 있습니다.

통신 기능

프로그램 레스 통신 기능 * 1	PLC의 메모리를 통해 모양 E5 □ C의 매개 변수를 읽거나, 런 / 스톱 할 기능. PLC와의 통신은 형태 E5 □ C가 자동으로하기 때문에 통신 프로그램의 작성이 필요 없습니다. 연결 가능 대수 : 32 대 (FX 시리즈는 최대 16 대) 대상 PLC : 오므론 PLC CS, CJ, CP 시리즈 미쓰비시 전기 PLC MELSEC Q 시리즈, L 시리즈, FX 시리즈 (FX2, FX3에 대응 (FX1S 제외) ) 키엔스 PLC KEYENCE KV 시리즈
구성 통신 기능 * 1	연결된 온도 조절기 사이에서 마스터에 설정된 온도 조절기에서 목표 값과 RUN / STOP 지시를 슬레이브로 전송하는 것이 가능하다. 목표 값은 기울기 및 오프셋을 설정할 수 있습니다. 연결 가능 대수 : 32 대 (마스터 포함)
*복사 기능 2**	연결된 온도 조절기 사이에서 마스터에 설정된 온도 조절기에서 구성 매개 변수를 슬레이브로 복사 할 수 있습니다.

MELSEC은 미쓰비시 전기 주식회사의 등록 상표입니다.
KEYENCE는 주식회사 키엔스의 등록 상표입니다.
* 1 본체 버전 Ver.1.1 이상에 대응
　　　　FX 시리즈, KV 시리즈는 본체 버전 Ver.2.1 이상에 대응
* 2 프로그램 레스 통신 기능과 구성 통신 기능에 대응하고 있습니다.

전류 검출기 (CT) (별매) 정격

내전압	AC1,000V (1min)
진동	50Hz, 98m / s ²
질량	약 11.5g (형태 E54-CT1) 약 50g (형태 E54-CT3)
부속품 ( E54-CT3 만)	접촉자 (2 개) 플러그 (2 개)

히터 단선 · SSR 고장

CT 입력 (히터 전류 검출 용)	단상 히터 용 감지 기능 유형 : 1 점 단상 또는 삼상 히터 용 감지 기능 유형 : 2 점
최대 히터 전류	AC50A
입력 전류 값 지시 정도	± 5 % FS ± 1 디지트 이하
*히터 단선 경보 설정 범위 1**	0.1 ~ 49.9A (0.1A 단위) 검출 최소 ON 시간 : 100ms * 3
*SSR 고장 경보 설정 범위 2**	0.1 ~ 49.9A (0.1A 단위) 검출 최소 OFF 시간 : 100ms * 4

* 1. 히터 단선 경보는 제어 출력이 ON 일 때의 히터 전류를 측정하고 설정 값 (히터 단선 검출 전류 값)보다 작을 때, 출력이 ON
됩니다.
* 2. SSR 고장 경보 제어 출력이 OFF 일 때의 히터 전류를 측정하고 설정 값 (SSR 고장 검출 전류 값)보다 크면 출력이 ON
됩니다.
* 3. 제어주기 0.1s, 0.2s시는 30ms
* 4. 제어주기 0.1s, 0.2s시는 35ms

Dimensions

(단위 : mm)

본체

E5CC

E5CC-B

설정 도구 용 포트는 본 제품의 표면 부에 있습니다.
설정 도구를 사용할 때 PC와 온도 조절기를 연결하는 데 사용합니다.
연결은 전용 USB- 시리얼 변환 케이블 ( E58-CIFQ2)가 필요합니다.
연결 방법에 대한 자세한 내용은 USB- 시리얼 변환 케이블의 사용 설명서를 참조하십시오.
주. USB- 시리얼 변환 케이블을 연결 한 상태에서 본 제품을 사용하지 마십시오.

· 설치 패널 두께는 1 ~ 5mm입니다.
상하 방향은 밀착 설치가 불가능하므로주의하십시오. (설치 간격을 지켜주십시오)
· 방수가되도록 설치하려면 본체에 방수 패킹을 삽입하십시오.
· 여러 대를 설치하여 사용하는 경우 온도 조절기의 주위 온도가 사양을 초과하지 않도록주의하시기 바랍니다.
Y92A-48N와 USB - 시리얼 변환 케이블을 함께 사용하는 경우에는 제어반의 두께는 1 ~ 3mm로하십시오.

E5CC-U

설정 도구 용 포트는 본 제품의 표면 부에 있습니다.
설정 도구를 사용할 때 PC와 온도 조절기를 연결하는 데 사용합니다.
연결은 전용 USB - 시리얼 변환 케이블 ( E58-CIFQ2)가 필요합니다.
연결 방법에 대한 자세한 내용은 USB- 시리얼 변환 케이블의 사용 설명서를 참조하십시오.
주. USB- 시리얼 변환 케이블을 연결 한 상태에서 본 제품을 사용하지 마십시오.

· 설치 패널 두께는 1 ~ 5mm입니다.
상하 방향은 밀착 설치가 불가능하므로주의하십시오. (설치 간격을 지켜주십시오)
· 여러 대를 설치하여 사용하는 경우 온도 조절기의 주위 온도가 사양을 초과하지 않도록주의하시기 바랍니다.
모양 Y92A-48N와 USB - 시리얼 변환 케이블을 함께 사용하는 경우에는 제어반의 두께는 1 ~ 3mm로하십시오.

옵션 (별매)

USB- 시리얼 변환 케이블

E58-CIFQ2

단자 커버

E53-COV17

단자 커버

E53-COV23 (3 개 포장)

단자 커버 (뒷면 연결 소켓 형 P3GA-11 용)

Y92A-48G

주 뒷면 연결 소켓 ( P3GA-11)에 장착하여 사용하면 손가락 보호가 가능합니다.

방수 패킹

Y92S-P8 [DIN48 × 48 용]

E5CC / E5CC-B는 제품에 동봉되어 있습니다.
E5CC-U는 제품에 포함되어 있지 않습니다.
방수 패킹을 분실, 파손 한 경우는 별도 주문하십시오.
E5CC / E5CC-B에 방수 패킹을 사용할 경우 보호 구조는 IP66입니다. (IP66의 방수 레벨을 확보하기 위해, 사용 환경에 따라 열화, 수축 또는 경화하기 위해 정기적 인 교환을 추천합니다. 정기적 인 교환시기는 사용 환경에 따라 다릅니다. 고객 확인하시기 바랍니다. 3 년 이하를 기준으로합니다.)
또한 모양 E5CC-U는 방수 패킹을 장착해도 방수 기능은 제공하지 않습니다.

전류 검출기

E54-CT1

E54-CT3

E54-CT3 부속품

관통 전류 (Io) 대 출력 전압 (Eo) 특성 (참고 값)

E54-CT1

Maximum continuous heater current: 50 A (50/60 Hz)
Number of windings: 400±2
Winding resistance: 18±2 Ω

연속 최고 히터 전류 : 50A (50 / 60Hz)
권수 : 400 ± 2 턴
권선 저항 : 18 ± 2Ω

관통 전류 (Io) 대 출력 전압 (Eo) 특성 (참고 값)

E54-CT3

Maximum continuous heater current: 120 A (50/60 Hz)
(Maximum continuous heater current for an OMRON Digital Temperature Controller is 50 A.)
Number of windings: 400±2
Winding resistance: 8±0.8 Ω

어댑터

Y92F-45

주 1. 이미 형태 E5B □ 용 패널 가공되는 경우에 사용하십시오.
2. 어댑터의 색상은 검정색입니다.
3. Y92F-45을 사용하는 경우, USB- 시리얼 변환 케이블 형 E58-CIFQ2는 사용할 수 없습니다.
USB- 시리얼 변환 케이블로 구성 할 경우에는 패널 설치 전에 수행해야합니다.
4. 본체에 부속되어있는 형태 Y92F-49과의 조합은 사용할 수 없습니다.

< E5CC 설치 예>

DIN 레일 장착 어댑터

Y92F-52

주 단자 커버와 함께 사용할 수 없습니다.
단자 커버를 분리하여 사용하십시오. 형태 E5CC를 DIN 레일에 장착하기위한 어댑터입니다. 반내 설치에 대한 판금 및 끝머리에 대한 반면 구멍 가공이 필요합니다.

< E5CC 설치 예>

방수 커버

Y92A-48N

설치 어댑터

Y92F-49

제품에 동봉되어 있습니다.
분실, 파손 한 경우는 별도 주문하십시오.

전면 커버

Y92A-48D

주 방수 패킹을 장착 한 상태에서는 사용하실 수 없습니다. 연질 타입의 표지입니다. 커버를 장비 한 채 제품을 조작 할 수 있습니다.

전면 커버

Y92A-48H

경질 타입의 표지입니다.
오 조작 방지 등에 사용하십시오.

E5CC-U 배선 연결 소켓

표면 연결 소켓

P2CF-11

주 1. 손가락 보호 유형 ( P2CF-11-E)도 준비하고 있습니다.
주 2 P2CF-11 ( P2CF-11-E)와 Y92F-45의 조합은 사용할 수 없습니다.

뒷면 연결 소켓

P3GA-11

주 1. 다른 타입의 소켓은 정확도에 영향을 미치므로 사용하지 마십시오.
주 2. 손가락 보호 단자 커버 ( Y92A-48G)도 준비하고 있습니다.
주 3. P3GA-11과 Y92F-45의 조합은 사용할 수 없습니다.

온도 조절기 ( 디지털 조절계 )

회원메뉴

쇼핑몰 검색
