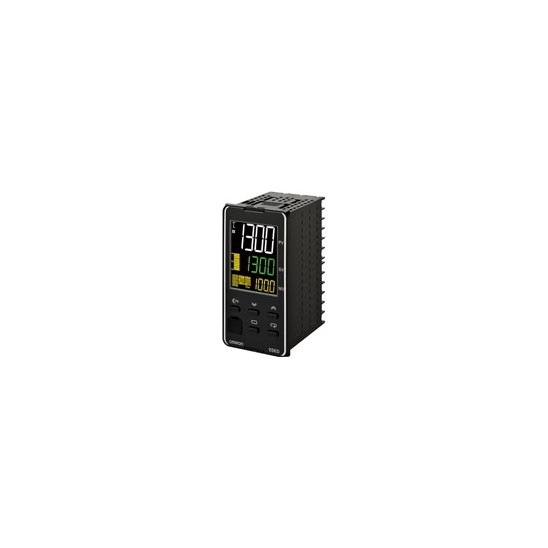

온도 조절기 (디지털 조절계) (48 × 96mm 크기)

온도 조절기 (디지털 조절계) (48 × 96mm 크기) 요약정보 및 구매

E5ED / E5ED-B

▶ 48 × 96mm 사이즈
▶ 상태 변화를 스스로 파악하여 제어를 최적화하고 생산성과 품질을 쉽게 양립
▶ Push - In Plus 단자대 타입의 라인업을 추가

제조사 OMRON
판매가격 전화문의
배송비결제 주문시 결제

상품 상세설명



Features

숙련자의 조정을 AI에서 자동화.생산 현장의 혁신, 시작.

사람 괴롭히지 않고 최적인 온도 제어를 자동으로 실현, 생산성과 품질을 쉽게 양립합니다.

그동안의 온도 조절기는 열설정 및 변동 조정에 많은 시간이 걸릴 뿐 아니라 경험과 감이 없으면 최적인 조정이 어렵고 품질에의 영향도 적지 않고 있었습니다.
거기서 오므론은 숙련자처럼 품질에 영향을 주는 상태 변화를 파악, 항상 최적인 상태에 자동으로 온도 제어가 가능하며,"적응 제어 기술"탑재의 온도 조절기를 개발.
귀찮은 열어 조정의 수고에서 현장을 자유롭게 합니다.

생산 라인에서의 온도 변수

E5ED / E5ED-B 特長 3

그 답은 업계 처음*의 "적응 제어 기술"탑재

본 제품에 탑재된 "적응 제어"이라면 차리시·안정시 각각에 적합한 PID값을 자동으로 산출.
게다가 장치의 온도 제어 상태를 감시하고 워크 변화나 장치 변화 등에 최적인 온도 제어가 되도록 PID값을 자동으로 조절할 수 있습니다.

E5ED / E5ED-B 特長 4

*FA용 범용 온도 조절기로 2017년 3월 현재 당사 조사.

[포장기의 진화를 지탱하는 새 가치]고속화하고도 품질을 유지할 수 있는 포장기.

E5ED / E5ED-B 特長 6

씰면 온도 측정과 진동을 억제하는 알고리즘으로 라벨 면의 온도를 안정적으로 자동 제어

E5ED / E5ED-B 特長 7

[성형기의 진화를 지탱하는 새 가치]생산 능력을 최대화할 수 있는 성형기.

E5ED / E5ED-B 特長 8

속도 변경이나 장치의 상태 변화에 따른 온도 진동을 현장 조율 없이 억제

E5ED / E5ED-B 特長 9

푸쉬인 Plus단자대에서 간단한 배선

E5□ D-B/NX-TC

공구 불필요하고 꽂다만.배선 작업 부하와 공수를 저감하는 푸쉬인 Plus단자대를 시리즈 추가.

크게 배선 시간을 삭감

E5ED / E5ED-B 特長 12

주. 푸쉬인 Plus단자대, 나사 단자대 함께 당사 실측치 데이터.

꽂기 쉬운

오므론의 푸쉬인 Plus단자대는 마치 이어폰 잭에 꽂다 같은 감각.
작업 부하의 저감과 배선 품질 향상에 공헌.

E5ED / E5ED-B 特長 13
E5ED / E5ED-B 特長 14

Value Design for Panel은 제어판 안의 제품 사양에 대한 오므론의 공통의 생각이며, 이에 근거한 상품들을 조합해서 사용함으로써 고객의 제어판에 새로운 가치를 멀리하겠습니다.




Lineup

※ ◎ 표시 또는 회색 배경 표기의 기종은 표준 재고 기종입니다. 무 표시 (주문 생산 기종)의 납기에 대해서는 거래 대리점에 문의하십시오.

형식 기준



가열 · 냉각 제어에 대해

가열 · 냉각 제어 기능을 사용하는 경우

① 제어 출력의 할당에 대해
제어 출력 2가없는 경우 : 보조 출력을 제어 출력 (냉각 측)으로 사용합니다.
제어 출력 2가있는 경우 : 제어 출력 2 점을 각각 가열 측 냉각 측에 사용합니다. (어느 쪽이 가열 측 냉각 측에서도 괜찮습니다.)
② 제어에 대한
PID 제어를 실시하는 경우, 가열 측 PID 냉각 측 PID 각각 독립적으로 설정하실 수 있습니다.
가열 및 냉각 측에서 응답 특성이 다른 제어계에도 대응 가능합니다.

형식 목록

형식
 E5ED-RX4A6M-000
 E5ED-RX4D6M-000
 E5ED-RX4A6M-008
 E5ED-RX4D6M-008
 E5ED-RX4A6M-010
 E5ED-RX4D6M-010
 E5ED-QX4A6M-000
 E5ED-QX4D6M-000
 E5ED-QX4A6M-008
 E5ED-QX4D6M-008
 E5ED-QX4A6M-010
 E5ED-QX4D6M-010
 E5ED-CX4A6M-000 *
 E5ED-CX4D6M-000 *
 E5ED-CX4A6M-004 *
  E5ED-CX4D6M-004 *
  E5ED-CX4A6M-022 *
  E5ED-CX4D6M-022 *
 E5ED-RR4A6M-000
 E5ED-RR4A6M-008
 E5ED-QR4A6M-000
 E5ED-QR4A6M-008

* 2017 년 10 월부터 생산 출시 예정

형식 기준

Push - In Plus 단자대 타입



가열 · 냉각 제어에 대해

가열 · 냉각 제어 기능을 사용하는 경우

① 제어 출력의 할당에 대해
제어 출력 2가없는 경우 : 보조 출력을 제어 출력 (냉각 측)으로 사용합니다.
제어 출력 2가있는 경우 : 제어 출력 2 점을 각각 가열 측 냉각 측에 사용합니다. (어느 쪽이 가열 측 냉각 측에서도 괜찮습니다.)
② 제어에 대한
PID 제어를 실시하는 경우, 가열 측 PID 냉각 측 PID 각각 독립적으로 설정하실 수 있습니다.
가열 및 냉각 측에서 응답 특성이 다른 제어계에도 대응 가능합니다.

형식 목록



형식
 E5ED-RX4ABM-000
 E5ED-RX4DBM-000
 E5ED-RX4ABM-008
  E5ED-RX4DBM-008
 E5ED-RX4ABM-010
  E5ED-RX4DBM-010
 E5ED-QX4ABM-000
 E5ED-QX4DBM-000
 E5ED-QX4ABM-008
  E5ED-QX4DBM-008
 E5ED-QX4ABM-010
  E5ED-QX4DBM-010
 E5ED-CX4ABM-000
 E5ED-CX4DBM-000
 E5ED-CX4ABM-004
  E5ED-CX4DBM-004
  E5ED-CX4ABM-022
  E5ED-CX4DBM-022
 E5ED-RR4ABM-000
  E5ED-RR4ABM-008
 E5ED-QR4ABM-000
  E5ED-QR4ABM-008






























옵션 (별매)

USB- 시리얼 변환 케이블



형식
E58-CIFQ2



변환 케이블



형식
 E58-CIFQ2-E



참고 반드시  E58-CIFQ2와 세트로 사용하십시오.

단자 커버



형식
 E53-COV24



주 단자 커버를 본체에 포함되어 있습니다.

방수 패킹



형식
 Y92S-P9



주 본 방수 패킹은 본체에 포함되어 있습니다.

방수 커버



형식
 Y92A-49N



전면 포트 커버



형식
 Y92S-P7



주 본 전면 포트 커버는 본체에 포함되어 있습니다.

장착 어댑터



형식
 Y92F-51



주 본 장착 어댑터는 본체에 포함되어 있습니다.

전류 검출기 (CT)



구멍형식
φ5.8 E54-CT1
φ5.8 E54-CT1L *
φ12.0 E54-CT3
φ12.0 E54-CT3L *



* 리드선있는 사양입니다. UL 인증이 필요한 경우는, 이쪽의 CT를 사용하십시오.

자본 아웃 지그



형식
 Y92F-59



지원 소프트웨어 CX-Thermo



형식
 EST2-2C-MV4



주.  E5ED는 CX-Thermo Ver.4.66 이상으로 대응하고 있습니다.



Specifications

정격

전원 전압전원 전압 A 타입 : AC100 ~ 240V 50 / 60Hz
전원 전압 D 타입 : AC24V 50 / 60Hz / DC24V
허용 전압 변동 범위전원 전압의 85 ~ 110 %
소비 전력옵션 -000 유형 :
6.6VA 이하 (AC100 ~ 240V), 4.1VA 이하 (AC24V) / 2.3W 이하 (DC24V)
상기 이외 :
8.3VA 이하 (AC100 ~ 240V), 5.5VA 이하 (AC24V) / 3.2W 이하 ( DC24V)
센서 입력온도 입력
 열전대 : K, J, T, E, L, U, N, R, S, B, C / W, PLⅡ
 백금 측온 저항체 : Pt100, JPt100
 비접촉 온도 센서 (형태 ES1B) : 10 ~ 70 ℃, 60 ~ 120 ℃, 115 ~ 165 ℃, 140 ~ 260 ℃
아날로그 입력
 전류 입력 : 4 ~ 20mA, 0 ~ 20mA
 전압 입력 : 1 ~ 5V, 0 ~ 5V, 0 ~ 10V
입력 임피던스전류 입력 150Ω 이하, 전압 입력 1MΩ 이상 (형태 ES2-HB / THB를 접속할 때는 1 : 1 연결을
사용하십시오)
제어 방식ON / OFF 또는 2 자유도 PID (오토 튜닝 포함)
제어 출력릴레이 출력1a AC250V 5A (저항 부하) 전기적 수명 10 만회 최소 적용 부하 5V 10mA (참고치)
전압 출력
(SSR 구동 용)
출력 전압 DC12V ± 20 % (PNP) 최대 부하 전류 40mA, 단락 보호 회로 부착
(제어 출력 2가있는 기종은 최대 부하 전류 21mA)
리니어 전류 출력DC4 ~ 20mA / DC0 ~ 20mA 부하 : 500Ω 이하 분해능 : 약 10,000
보조 출력점수4 점
출력 사양릴레이 출력 1a AC250V 2A (저항 부하)
전기적 수명 10 만회 최소 적용 부하 5V 10mA (참고치)
이벤트
입력
점수2 점 또는 4 점 (기종에 따른)
외부 접점
입력 사양
유 접점 입력시 : ON : 1kΩ 이하 OFF : 100kΩ 이상
무 접점 입력시 : ON : 잔류 전압 1.5V 이하 OFF : 누설 전류 0.1mA 이하
유출 전류 : 약 7mA (1 접점 당)
전송 출력점수1 점 (기종에 따른) : 전송 출력 있고 유형
출력 사양전류 출력 : DC4 ~ 20mA 부하 : 500Ω 분해능 : 약 10,000
선형 전압 출력 : DC1 ~ 5V 부하 : 1kΩ 이상 해상도 : 약 10,000
설정 방식전면 키에 의한 디지털 설정
지시 방식11 세그먼트 디지털 표시 단일 발광 표시 막대 표시
문자 높이 PV : 18.0mm, SV : 11.0mm, MV : 7.8mm
3 단 표시. 내용 : PV / SV / MV, PV / SV / 멀티 SP 또는 나머지 소크 시간 등
자리수 : PV, SV, MV도 4 자리
멀티 SP 기능최대 8 개의 목표 값 (SP0 ~ SP7)을 기억하고 이벤트 입력, 키 조작 또는 직렬 통
신에 의해 선택 가능
뱅크 전환 기능없음
기타 기능적응 제어, 자동 필터 조정 기능, 수냉 출력 조정 기능, 전조 데이터 (통전 시간 모니터 둘레
囲温도 모니터 제어 출력 ON / OFF 횟수 모니터) 매개 변수 마스크 기능, 전원 투입시의 동
작 지정 기능, 수동 출력, 가열 냉각 제어 루프 단선 경보 기능, SP 램프, 경보
기능, 히터 단선 검출 기능 (SSR 고장 포함) 40 % AT 100 % AT, 조작량 리미트, 입력
디지털 필터, 강력한 튜닝 PV 입력 보정, 런 / 스톱, 보호,
개평 연산 기능 조작량 변화율 리미트 단순 연산 온도 상태 표시 기능, 간이 프로그
램 기능 입력 이동 평균, 표시 휘도 설정
사용 주위 온도-10 ~ + 55 ℃ (단, 결로 또는 결빙되지 않을 것) /
3 년 보증시 : 표준 단독 설치로 -10 ~ + 50 ℃ (단, 결로 또는 결빙되지 않을 것)
사용 주위 습도상대 습도 25 ~ 85 %
보관 온도-25 ~ + 65 ℃ (단, 결로 또는 결빙되지 않을 것)
고급2,000m 이하
권장 퓨즈T2A, AC250V 지연 낮은 차단 용량
설치 환경과전압 카테고리 Ⅱ, 오염도 2 (EN / IEC / UL 61010-1)
입력 범위

온도 입력

아날로그 입력



입력 종별전류전압
입력 사양4 ~ 20mA0 ~ 20mA1 ~ 5V0 ~ 5V0 ~ 10V
설정 범위스케일링을 통해 다음과 같은 범위에서 사용
-1999 ~ 9999, -199.9 ~ 999.9,
-19.99 ~ 99.99, -1.999 ~ 9.999
설정2526272829



경보 종별

경보의 종류를 다음의 17 종류에서 경보마다 독립적으로 설정할 수 있습니다. 초기 값은 "2 : 상한」입니다. (주)
출력으로 보조 출력에 할당합니다. 또한, ON 딜레이, OFF 딜레이 (0 ~ 999s)도 지정할 수 있습니다.

주. 히터 단선 · SSR 고장 검출 기능 있음 기종은 "경보 1"은 "히터 경보 (HA)"로되어 있으며, 공장 출하 상태에서는 "경보 종별 1"이 표시되지 않습니다.
경보 1 기능을 활성화하려면 출력 할당에서 경보 1을 할당합니다.



설정경보 종별경보 출력 기능기능 설명
경보 값 (X)가 올 Y경보 값 (X)가 부
0경보 기능 없음출력 OFF경보 기능 없음.
1상하 * 13669_sp_4_1* 2목표치 (SP)에 대한 상향 편차를 경보 상한
값 (H), 하향 편차를 경보 하한값 (L)
설정합니다. 편차 외부에서 ON됩니다.
2
(초기 값)
상한3669_sp_4_23669_sp_4_18목표치 (SP)에 대한 상향 편차를 경보 값
(X)로 설정합니다.
편차 이상으로 ON됩니다.
3하한3669_sp_4_33669_sp_4_19목표치 (SP)에 대한 하향 편차를 경보 값
(X)로 설정합니다.
편차 이하에서 ON됩니다.
4상하 범위 * 13669_sp_4_4* 3목표치 (SP)에 대한 상향 편차를 경보 상한
값 (H), 하향 편차를 경보 하한값 (L)
설정합니다. 편차에서 ON됩니다.
5상하 대기
시퀀스 부
* 1
3669_sp_4_5

* 5
* 4"1 : 상하"의 경보 동작에 대기 시퀀스가
표시됩니다. * 6
6상한 대기
시퀀스 부
3669_sp_4_63669_sp_4_20"2 : 상한"의 경보 동작에 대기 시퀀스가 부착
할 수 있습니다. * 6
7하한 대기
시퀀스 부
3669_sp_4_73669_sp_4_21"3 : 하한"의 경보 동작에 대기 시퀀스가 부착
할 수 있습니다. * 6
8절대 값 상한3669_sp_4_83669_sp_4_22목표치 (SP)에 관계없이 현재 값 (PV)이
경보 값 (X)보다 큰 경우 경보가 ON이
됩니다.
9절대 값 하한3669_sp_4_93669_sp_4_23목표치 (SP)에 관계없이 현재 값 (PV)이
경보 값 (X)보다 작을 때 경보가 ON이
됩니다.
10절대 값 상한 대기
시퀀스 부
3669_sp_4_103669_sp_4_24"8 : 절대 값 상한"의 경보 동작에 대기 시퀀스
스가 붙습니다. * 6
11절대 값 하한 대기
시퀀스 부
3669_sp_4_113669_sp_4_25"9 : 절대치 하한"의 경보 동작에 대기 시퀀스
스가 붙습니다. * 6
12LBA
(경보 1 종류
만)
-* 7
13PV 속도 경보-* 8
14SP 절대 값 상한3669_sp_4_123669_sp_4_26목표치 (SP)이 경보 값 (X)보다 큰 경우
경보가 ON됩니다.
15SP 절대 값 하한3669_sp_4_133669_sp_4_27목표치 (SP)이 경보 값 (X)보다 작을 때
경보가 ON됩니다.
16MV 절대 값 상한
* 9
표준 제어시
3669_sp_4_14
표준 제어시
3669_sp_4_28
조작량 (MV)이 경보 값 (X)보다 큰 경우
경보가 ON됩니다.
가열 냉각 제어
(가열 측 조작량)
3669_sp_4_15
가열 냉각 제어
(가열 측 조작량)
상시 ON
17MV 절대 값 하한
* 9
표준 제어시
3669_sp_4_16
표준 제어시
3669_sp_4_29
조작량 (MV)이 경보 값 (X)보다 작을 때
경보가 ON됩니다.
가열 냉각 제어시
(냉각 측 조작량)
3669_sp_4_17
가열 냉각 제어시
(냉각 측 조작량)
상시 ON



* 1 설정 값 1,4,5는 경보 종별의 상 · 하한 값을 개별적으로 설정할 수 있으며, L, H로 표시합니다.
* 2 설정 값 : 1 상하 한 경보

E5ED 사양 7

* 3 설정 값 : 4 상하 범위

E5ED 사양 8

* 4 설정 값 : 5 상하한 대기 시퀀스 부 경보
  "* 2"의 상하 한 경보에서
 케이스 1,2의 경우,
  히스테리시스가 상한 · 하한으로 겹치는 경우는 상시 OFF
 케이스 3의 경우 상시 OFF
* 5 설정 값 : 5 상하한 대기 시퀀스 부 경보
  히스테리시스가 상한 · 하한으로 겹치는 경우는 상시 OFF
icon_01* 6 " E5 □ D 디지털 조절계 사용자 매뉴얼」(Man. No.:SGTD-746)" 4-11 항 경보 히스테리시스」의 「대기 순서 "를 참조하십시오.
icon_01* 7 " E5 □ D 디지털 조절계 사용자 매뉴얼」(Man. No.:SGTD-746)「5-15 항 루프 단선 경보」의 「루프 단선 경보 (LBA)"를 참조하십시오.
icon_01* 8 " E5 □ D 디지털 조절계 사용자 매뉴얼」(Man. No.:SGTD-746)「4-10 항 경보 출력을 낸다"의 "● PV 변화율 경보"를 참조하십시오.
* 9 가열 냉각 제어시, MV 절대 값 상한 경보는 가열 측 조작량 만에 또 MV 절대 값 하한 경보 냉각 측 조작량에만 작동
  합니다.

성능

지시 정도
(주위 온도 23 ℃)
열전대 :( 지시 값의 ± 0.3 % 또는 ± 1 ℃의 큰 쪽) ± 1 디지트 이하 * 1
백금 측온 저항체 :( 지시 값의 ± 0.2 % 또는 ± 0.8 ℃의 큰 쪽) ± 1 디지트 이하
아날로그 입력 : ± 0.2 % FS ± 1 디지트 이하
CT 입력 : ± 5 % FS ± 1 디지트 이하
전송 출력 정밀도± 0.3 % FS 이하
온도의 영향 * 2열전대 입력 (R, S, B, C / W, PLⅡ) :
(지시 값의 ± 1 % 또는 ± 10 ℃의 큰 쪽) ± 1 디지트 이하
기타 열전대 입력 :( 지시치의 ± 1 % 또는 ± 4 ℃의 큰 쪽) ± 1 디지트 이하 * 3
백금 측온 저항체 입력 :( 지시치의 ± 1 % 또는 ± 2 ℃의 큰 쪽) ± 1 디지트 이하
아날로그 입력 : ± 1 % FS ± 1 디지트 이하
CT 입력 : ± 5 % FS ± 1 디지트 이하
전압의 영향 * 2
전자파의 영향
(EN 61326-1에 따라)
입력 샘플링주기50ms
조절 감도온도 입력 : 0.1 ~ 999.9 ℃ / ° F (0.1 ℃ / ° F 단위)
아날로그 입력 : 0.01 ~ 99.99 % FS (0.01 % FS 단위)
비례 대 (P)온도 입력 : 0.1 ~ 999.9 ℃ / ° F (0.1 ℃ / ° F 단위)
아날로그 입력 : 0.1 ~ 999.9 % FS (0.1 % FS 단위)
적분 시간 (I)0 ~ 9999s (1s 단위) 0.0 ~ 999.9s (0.1s 단위) * 4
미분 시간 (D)0 ~ 9999s (1s 단위) 0.0 ~ 999.9s (0.1s 단위) * 4
냉각 비례 대 (P)온도 입력 : 0.1 ~ 999.9 ℃ / ° F (0.1 ℃ / ° F 단위)
아날로그 입력 : 0.1 ~ 999.9 % FS (0.1 % FS 단위)
냉각 적분 시간 (I)0 ~ 9999s (1s 단위) 0.0 ~ 999.9s (0.1s 단위) * 4
냉각 미분 시간 (D)0 ~ 9999s (1s 단위) 0.0 ~ 999.9s (0.1s 단위) * 4
적응 제어
전용
목표치 응답에
비례 (P)
온도 입력 : 0.1 ~ 999.9 ℃ / ° F (0.1 ℃ / ° F 단위)
목표치 응답 용
적분 시간 (I)
0 ~ 9999s (1s 단위) 0.0 ~ 999.9s (0.1s 단위) * 4
목표치 응답 용
미분 시간 (D)
0 ~ 9999s (1s 단위) 0.0 ~ 999.9s (0.1s 단위) * 4
외란에
비례 (P)
온도 입력 : 0.1 ~ 999.9 ℃ / ° F (0.1 ℃ / ° F 단위))
외란에 대한
적분 시간 (I)
0 ~ 9999s (1s 단위) 0.0 ~ 999.9s (0.1s 단위) * 4
외란 용
미분 시간 (D)
0 ~ 9999s (1s 단위) 0.0 ~ 999.9s (0.1s 단위) * 4
제어주기0.1,0.2,0.5,1 ~ 99s (1s 단위)
수동 리셋 값0.0 ~ 100.0 % (0.1 % 단위)
경보 설정 범위-1999 ~ 9999 (소수점 위치는 입력 종류에 따라 다름)
신호 소스 저항의 영향열전대 : 0.1 ℃ / Ω 이하 (100Ω 이하), 백금 측온 저항체 : 0.1 ℃ / Ω 이하 (10Ω 이하)
절연 저항20MΩ 이상 (DC500V인가)
내전압AC3,000V 50 또는 60Hz 1min (극성 충전부 단자)
진동오동작10 ~ 55Hz 20m / s 2 3 축 방향 10min
내구성10 ~ 55Hz 20m / s 2 3 축 방향 2h
충격오동작100m / s 2 3 축 방향 각 3 회
내구성300m / s 2 3 축 방향 각 3 회
질량본체 : 약 210g 설치 어댑터 : 약 4g × 2 개
보호 구조전면 : IP66, 리어 케이스 : IP20, 단자부 : IP00
메모리 보호비 휘발성 메모리 (쓰기 횟수 : 100 만회)
설정 도구형태 E5ED : CX-Thermo Ver.4.66 이상
형태 E5ED-B : CX-Thermo Ver.4.67 이상
설정 도구 포트형태 E5ED / E5ED-B 상단 :
USB- 시리얼 변환 케이블 형 E58-CIFQ2를 사용하여 PC 쪽 USB 포트와 연결 * 5
형태 E5ED / E5ED-B 전면 :
USB- 시리얼 변환 케이블 형 E58-CIFQ2 + 전환 케이블 형 E58-CIFQ2-E를 사용하여
PC 쪽 USB 포트와 연결 * 5
규격인증 규격cULus : UL 61010-1 / CSA C22.2 No.61010-1 한국 무선 규칙 (전파법 : KC 마크)
규정 준수EN 61010-1 (IEC 61010-1), RCM 규격
EMC 지침EMI : EN 61326-1 * 6
방사 전계 강도 : EN 55011 Group1 classA
잡음 단자 전압 : EN 55011 Group1 classA
EMS : EN 61326-1 * 6
정전기 방전 내성 : EN 61000-4-2
전자계 강도 내성 : EN 61000 -4-3
버스트 노이즈 내성 : EN 61000-4-4
전도성 내성 : EN 61000-4-6
서지 내성 : EN 61000-4-5
전압 강하 /電断내성 : EN 61000-4-11



* 1 : K (-200 ~ 1300 ℃ 범위), T, N -100 ℃ 이하 및 U, L은 ± 2 ℃ ± 1 디지트 이하. B의 400 ℃ 이하는 규정 없음.
B의 400 ~ 800 ℃는 ± 3 ℃ 이하. R, S의 200 ℃ 이하는 ± 3 ℃ ± 1 디지트 이하. C / W는 (± 0.3 % PV 또는 ± 3 ℃의 큰 쪽) ± 1 디지트 이하.
PLⅡ는 (± 0.3 % PV 또는 ± 2 ℃의 큰 쪽) ± 1 디지트 이하.
* 2. 조건 : 주위 온도 : -10 ℃ ~ 23 ℃ ~ 55 ℃ 범위 : 정격 전압의 -15 ~ + 10 %
* 3 : K 센서 -100 ℃ 이하는 ± 10 ℃ 이내.
* 4. 단위는 "적분 / 미분 시간 단위」의 설정에 따릅니다.
* 5. 외부 시리얼 통신 (RS-485)와 USB- 시리얼 변환 케이블 통신을 동시에 사용할 수 있습니다.
* 6. 산업용 전자 환경 (EN / IEC 61326-1 제 2 표)












USB- 시리얼 변환 케이블 사양



대응 OSWindows XP / Vista / 7 / 8 / 10 * 1
지원 소프트웨어CX-Thermo Ver.4.66 이상
대응 기종 E5 □ CT 시리즈,  E5 □ C 시리즈,  E5CB 시리즈,  E5 □ D 시리즈
USB I / F 규격USB Specification 2.0 호환
DTE 속도38,400bps
커넥터 사양PC 측 : USB (A 타입 플러그)
온도 조절기 측 : 전용 직렬 커넥터
전원버스 파워 (USB 호스트 컨트롤러 - 라에서 공급) * 2
전원 전압DC5V
소비 전류최대 450mA
출력 전압DC4.7 ± 0.2V (USB- 시리얼 변환 케이블에서 온도 조절기 측에 공급)
출력 전류최대 250mA (USB- 시리얼 변환 케이블에서 온도 조절기 측에 공급)
사용 주위 온도0 ~ + 55 ℃ (단, 결로 또는 결빙되지 않을 것)
사용 주위 습도상대 습도 10 ~ 80 %
보관 온도-20 ~ + 60 ℃ (단, 결로 또는 결빙되지 않을 것)
습도상대 습도 10 ~ 80 %
고급2,000m 이하
질량약 120g



Windows는 미국 Microsoft Corporation의 미국 및 기타 국가에서 등록 상표입니다.
* 1 : Windows 10는 CX-Thermo Ver.4.65 이상으로 대응하고 있습니다.
* 2. USB 포트는 High-Power 포트를 사용하십시오.
주. 컴퓨터에 드라이버를 설치해야합니다. 설치 방법은 케이블과 설명서를 참조하십시오.

통신 성능



전송로 연결RS-485 : 멀티 드롭
통신 방식RS-485 (2 선식 반이중)
동기 방식비동기
프로토콜CompoWay / F, Modbus
통신 속도 *9,600,19,200,38,400,57,600,115,200bps
전송 코드ASCII
데이터 비트 길이 *7,8 비트
스톱 비트 길이 *1,2 비트
오류 검출수직 패리티 (없음, 짝수, 홀수)
BCC (블록 체크 캐릭터)
CompoWay / F시
CRC-16 Modbus시
흐름 제어없음
인터페이스RS-485
재시도 기능없음
통신 버퍼217 바이트
통신 응답 송신 대기 시간0 ~ 99ms
초기 값 : 20ms



* 통신 속도, 데이터 비트 길이, 스톱 비트 길이, 수직 패리티 설정은 "통신 설정 수준 '에서 각각 독립적으로 설정할 수 있습니다.

통신 기능



프로그램 레스
통신 기능
PLC의 메모리를 통해 모양 E5ED 매개 변수를 읽거나, 런 / 스톱 할 수있는 기능.
PLC와의 통신은 형태 E5ED이 자동으로 수행하므로 통신 프로그램의 작성이 필요 없습니다.
연결 가능 대수 : 32 대 (FX3는 최대 16 개)
대상 PLC :
오므론 PLC : CS / CJ / CP / NJ 시리즈, NX1P
미쓰비시 전기 PLC : MELSEC-Q / L / FX3 / iQ-R 시리즈
키엔스 PLC : KEYENCE KV 시리즈
복사 기능 *연결된 온도 조절기 사이에서 마스터에 설정된 온도 조절기에서 구성 매개 변수를 슬레이브로
복사 할 수 있습니다.



MELSEC은 미쓰비시 전기 주식회사의 등록 상표입니다.
KEYENCE는 주식회사 키엔스의 등록 상표입니다.
* 프로그램 레스 통신 기능을 지원하고 있습니다.

전류 검출기 (CT) (별매) 정격



  E54-CT1
E54-CT3
 E54-CT1L
E54-CT3L
내전압AC1,000V (1min)AC1,500V (1min)
진동50Hz, 98m / s 2
질량약 11.5g (형태 54-CT1)
약 50g (형태 54-CT3)
약 14g (형태 54-CT1L)
약 57g (형태 54-CT3L)
부속품형 E54-CT3 만
접촉자 (2 개)
플러그 (2 개)
없음



히터 단선 · SSR 고장



CT 입력 (히터 전류 검출 용)단상 히터 용 감지 기능 유형 : 1 점
최대 히터 전류AC50A
입력 전류 값 지시 정도± 5 % FS ± 1 디지트 이하
히터 단선 경보 설정 범위 * 10.1 ~ 49.9A (0.1A 단위)
검출 최소 ON 시간 : 100ms * 3
SSR 고장 경보 설정 범위 * 20.1 ~ 49.9A (0.1A 단위)
검출 최소 OFF 시간 : 100ms * 4



* 1. 히터 단선 경보는 제어 출력이 ON 일 때의 히터 전류를 측정하고 설정 값 (히터 단선 검출 전류 값)보다 작을 때 출력이 ON됩니다.
* 2. SSR 고장 경보 제어 출력이 OFF 일 때의 히터 전류를 측정하고 설정 값 (SSR 고장 검출 전류 값)보다 크면 출력이 ON됩니다.
* 3. 제어주기 0.1s, 0.2s시는 30ms
* 4. 제어주기 0.1s, 0.2s시는 38ms

제어 출력 릴레이의 전기적 수명 곡선 (참고 값)

E5ED 사양 21



Dimensions

(단위 : mm)

본체

 E5ED

E5ED 치수 2

· PC와 온도 조절기를 연결하는 데 사용하는 설정 도구 포트를 내장하고 있습니다. 윗면 포트에 연결 전용 USB- 시리얼 변환 케이블 ( E58-CIFQ2)이 전면 포트에 연결 전용 USB- 시리얼 변환 케이블 ( E58-CIFQ2) + 변환 케이블 ( E58-CIFQ2-E )가 필요합니다 (상시 접속 상태에서의 사용은 할 수 없습니다).

E5ED 크기 4

· 설치 판넬 두께는 1 ~ 8mm입니다.
상하 방향은 밀착 설치가 불가능하므로주의하십시오. (설치 간격을 지켜주십시오)
· 방수가되도록 설치하려면 본체에 방수 패킹을 삽입하십시오.
· 여러 대를 설치하여 사용하는 경우 온도 조절기의 주위 온도가 사양을 초과하지 않도록주의하시기 바랍니다.
Y92A-49N과 USB- 시리얼 변환 케이블을 함께 사용하는 경우 CAD 데이터는 제어반의 두께는 1 ~ 3mm로하십시오.

옵션 (별매)

USB- 시리얼 변환 케이블

 E58-CIFQ2

E5ED 치수 6

변환 케이블

참고 반드시  E58-CIFQ2와 세트로 사용하십시오.

단자 커버

 E53-COV24 (3 개 포장)

E5ED 외형 치수 10

제품에 동봉되어 있습니다.
단자 커버를 분실, 파손 한 경우는 별도 주문하십시오.

방수 패킹

 Y92S-P9 [DIN48 × 96 용]

E5ED 외형 치수 12

제품에 동봉되어 있습니다.
방수 패킹을 분실, 파손 한 경우는 별도 주문하십시오. 방수 패킹을 사용할 경우 보호 구조는 IP66입니다.
또한 모양 E5ED의 전면 설정 도구 포트 커버는 확실하게 닫혀 있어야합니다. (IP66의 방수 레벨을 확보하기 위해, 사용 환경에 따라 방수 패킹 및 전면 설정 도구 포트 커버가 열화, 수축 또는 경화하므로 정기적 인 교환을 추천합니다. 정기적 인 교환시기는 사용 환경에 따라 다릅니다. 고객 확인하시기 바랍니다 .3 년 이하를 기준으로합니다.

전면 설정 도구 포트 커버

 Y92S-P7

E5ED 외형 치수 14

전면 설정 도구 포트 커버를 분실, 파손했을 경우는 별도 주문하십시오.
사용 환경에 따라 열화, 수축 또는 경화하기 위해 정기적 인 교환을 추천합니다.

장착 어댑터

 Y92F-51 (2 개 포장)

E5ED 외형 치수 16

제품의 세트 동봉되어 있습니다.
분실, 파손 한 경우는 별도 주문하십시오.

방수 커버

 Y92A-49N (48 × 96 용)

E5ED 외형 치수 17

자본 아웃 지그

Y92F-59

유지 보수시 단자 배선을 분리하지 않고 본체 만 뽑아  사용합니다.

E5ED 외형 치수 19

전류 검출기

 E54-CT1

E5ED 치수 25

 E54-CT1L

E5ED 치수 22

관통 전류 (Io) 대 출력 전압 (Eo) 특성 (참고 값)
E54-CT1  E54-CT1L

연속 최고 히터 전류 : 50A (50 / 60Hz)
권수 : 400 ± 2 턴
권선 저항 : 18 ± 2Ω

E5ED 치수 24

 E54-CT3

E5ED 치수 25

 E54-CT3 부속품

E5ED 치수 26

 E54-CT3L

E5ED 치수 27

관통 전류 (Io) 대 출력 전압 (Eo) 특성 (참고 값)
E54-CT3  E54-CT3L

연속 최고 히터 전류 : 120A (50 / 60Hz)
(단, 오므론 온도 조절기의 연속 최고 히터 전류 값은 50A입니다.)
권수 : 400 ± 2 턴
권선 저항 : 8 ± 0.8Ω

E5ED 치수 29

sns 링크

Info

회사명. (주)다성에프에이
본사. 경기도 수원시 영통구 신원로 156, 2층 (신동 348번지)
창원사무소. 경상남도 창원시 성산구 완암로 50 SK테크노파크 넥스트동 704호(성산동77-1)
사업자 등록번호. 314-86-38689 대표. 이갑봉
전화. 031-203-2798 팩스. 031-203-2791
개인정보 보호책임자. 이갑봉
Copyright © 2017 (주)다성에프에이. All Rights Reserved.
