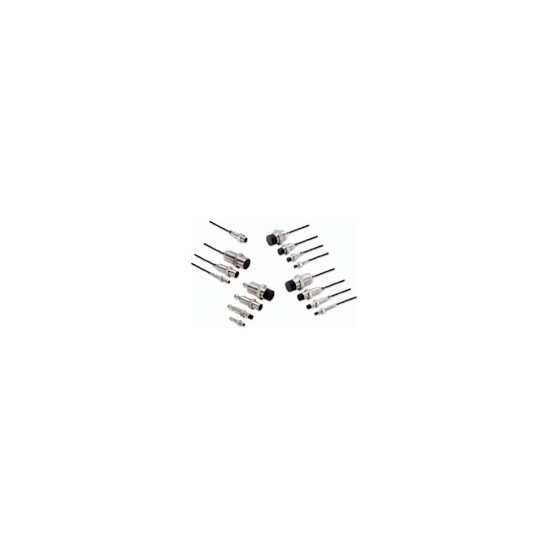

원주형 근접 센서

원주형 근접 센서 요약정보 및 구매

E2B

▶ 표준환경에 적합

※ E2B 한글카달로그의 I/O커넥터는 생산 종료,
     I/O커넥터 정보는 상품 Lineup 및 영문 카달로그를 참조하세요.

제조사 OMRON
판매가격 전화문의
배송비결제 주문시 결제

상품 상세설명



Features

글로벌 애플리케이션의 새로운 세대

근접센서 사용자들에게 센서의 채택 조건을 물었습니다. 몇몇 사용자는 악조건에서도 신뢰성을 갖는 센서라고 하고, 대부분의 사용자들은 단순히 표준 산업 환경에서 안정적인 성능을 갖는 센서라고 합니다. 또한 이러한 사용자들은 품질이 보장되는 합리적인 가격의 센서를 원합니다. 우리는 고객의 요구에 대한 이해 뿐만 아니라, 2억이 넘는 근접센서로 전 세계에 걸쳐 고객의 만족을 이끈 오므론의 50년 역사를 담았습니다. 그 결과, E2B는 품질, 신뢰성, 합리적인 가격을 갖습니다.

표준 환경에 적합

새로운 E2B 근접센서는 사용자의 특정 요구에 완벽하게 적합할 것입니다. E2B 모델의 다양한 종류에서 특정 요구에 완벽하게 적합할 센서를 선택할 수 있습니다. 예를 들어, 크기는 단일 또는 이중 감지 거리, 차폐, 비차폐 (M8, M12, M18, M30)로 총 4종류 입니다. 짧거나, 긴 본체, 두가지 연결 방식, 네가지의 출력 방식 등 다양한 범주내에서 필요에 맞는 가장 적합한 센서를 사용할 수 있습니다.

E2B 2 특징
E2B 기능 3

시간과 비용을 절감

E2B는 복잡한 체계화 과정 없이도 코드를 쉽게 읽을 수 있기 때문에, 표준환경에서 효율적으로 사용할 수 있습니다. 또한, E2B에는 원형의 LED 표시등이 있어서, 센서의 작동 상태의 확인이 수월합니다. 이러한 두가지 특징은 기기의 유지보수의 공수를 감소시키기 때문에, 시간과 돈을 절약할 수 있습니다.

360도 표시

360도 표시되기 때문에 어두운 곳에서도 가시성이 뛰어나며, 어떤 방향에서도 센서를 장착할 수 있습니다.

E2B 5 기능

표준 산업 환경을위한 이상적인 솔루션

당신이 필요로 하는 것에만 비용을 지불

E2B 7 특징

대부분의 산업 응용 프로그램은 일반적인 온도 범위 내의 표준 환경에서 동작합니다. E2B는 다양한 응용프로그램을 위한 이상적인 해결책입니다. 이것은 일반적인 환경에서 가장 신뢰성이 높습니다.
 예를 들어서, 공작기계산업에서 E2B 센서는 도구의 위치나 라인 인코더를 감지하는데 이상적입니다. 포장기계에서 E2B 센서는 용접되거나 프레스된 요소의 위치를 감지하는데 사용됩니다.

IP67

오일 미스트를 이용하여 카탈로그에 기재할 보호 정도(IP67)의 테스트 뿐만 아니라, 시뮬레이션 테스트도 수행하였습니다.
시뮬레이션 테스트는 오일 미스트의 높은 농도로 수행하였습니다.

E2B 9 특징

글로벌 배송 및 지원

40 개국에 위치한 150 기지의 글로벌 네트워크에 제품과 서비스를 지원합니다. 이러한 글로벌 제품 및 서비스 가용성은 아시아 수출용 기계를 제조하는 미국 내 고객에게 특히 중요합니다.



Lineup
사이즈
검출거리
연결방식
* 1
본체
길이
출력형식
동작모드
NO
동작모드
NC
M8
(
스테인레스)
* 2
단일감지거리
실드
1.5 mm
코드인출타입
짧은
PNP
E2B-S08KS01-WP-B1 2M
E2B-S08KS01-WP-B2 2M
NPN
E2B-S08KS01-WP-C1 2M
E2B-S08KS01-WP-C2 2M
PNP
E2B-S08LS01-WP-B1 2M
E2B-S08LS01-WP-B2 2M
NPN
E2B-S08LS01-WP-C1 2M
E2B-S08LS01-WP-C2 2M
M8
커넥터
(3
)
짧은
PNP
E2B-S08KS01-MC-B1
E2B-S08KS01-MC-B2
NPN
E2B-S08KS01-MC-C1
E2B-S08KS01-MC-C2
PNP
E2B-S08LS01-MC-B1
E2B-S08LS01-MC-B2
NPN
E2B-S08LS01-MC-C1
E2B-S08LS01-MC-C2
비실드
2mm
코드인출타입
짧은
PNP
E2B-S08KN02-WP-B1 2M
E2B-S08KN02-WP-B2 2M
NPN
E2B-S08KN02-WP-C1 2M
E2B-S08KN02-WP-C2 2M
PNP
E2B-S08LN02-WP-B1 2M
E2B-S08LN02-WP-B2 2M
NPN
E2B-S08LN02-WP-C1 2M
E2B-S08LN02-WP-C2 2M
M8
커넥터
(3
)
짧은
PNP
E2B-S08KN02-MC-B1
E2B-S08KN02-MC-B2
NPN
E2B-S08KN02-MC-C1
E2B-S08KN02-MC-C2
PNP
E2B-S08LN02-MC-B1
E2B-S08LN02-MC-B2
NPN
E2B-S08LN02-MC-C1
E2B-S08LN02-MC-C2
이중감지거리
실드
2mm
코드인출타입
짧은
PNP
E2B-S08KS02-WP-B1 2M
E2B-S08KS02-WP-B2 2M
NPN
E2B-S08KS02-WP-C1 2M
E2B-S08KS02-WP-C2 2M
PNP
E2B-S08LS02-WP-B1 2M
E2B-S08LS02-WP-B2 2M
NPN
E2B-S08LS02-WP-C1 2M
E2B-S08LS02-WP-C2 2M
M8
커넥터
(3
)
짧은
PNP
E2B-S08KS02-MC-B1
E2B-S08KS02-MC-B2
NPN
E2B-S08KS02-MC-C1
E2B-S08KS02-MC-C2
PNP
E2B-S08LS02-MC-B1
E2B-S08LS02-MC-B2
NPN
E2B-S08LS02-MC-C1
E2B-S08LS02-MC-C2
비실드
4mm
코드인출타입
짧은
PNP
E2B-S08KN04-WP-B1 2M
E2B-S08KN04-WP-B2 2M
NPN
E2B-S08KN04-WP-C1 2M
E2B-S08KN04-WP-C2 2M
PNP
E2B-S08LN04-WP-B1 2M
E2B-S08LN04-WP-B2 2M
NPN
E2B-S08LN04-WP-C1 2M
E2B-S08LN04-WP-C2 2M
M8
커넥터
(3
)
짧은
PNP
E2B-S08KN04-MC-B1
E2B-S08KN04-MC-B2
NPN
E2B-S08KN04-MC-C1
E2B-S08KN04-MC-C2
PNP
E2B-S08LN04-MC-B1
E2B-S08LN04-MC-B2
NPN
E2B-S08LN04-MC-C1
E2B-S08LN04-MC-C2
* 1.코드인출타입 2 m 5m의 케이블 길이에서 사용할 수 있습니다.
* 2.
스테인리스 케이스를 위한 원자재 특성 : 1.4305 (W.-No.), SUS 303 (AISI), 2346 (SS).



사이즈
검출거리
연결방식
* 1
본체
길이
출력형식
동작모드
NO
동작모드
NC
M12
(
황동)
단일감지거리
실드
2mm
코드인출타입
짧은
PNP
E2B-M12KS02-WP-B1 2M
E2B-M12KS02-WP-B2 2M
NPN
E2B-M12KS02-WP-C1 2M
E2B-M12KS02-WP-C2 2M
PNP
E2B-M12LS02-WP-B1 2M
E2B-M12LS02-WP-B2 2M
NPN
E2B-M12LS02-WP-C1 2M
E2B-M12LS02-WP-C2 2M
M12
커넥터
짧은
PNP
E2B-M12KS02-M1-B1
E2B-M12KS02-M1-B2
NPN
E2B-M12KS02-M1-C1
E2B-M12KS02-M1-C2
PNP
E2B-M12LS02-M1-B1
E2B-M12LS02-M1-B2
NPN
E2B-M12LS02-M1-C1
E2B-M12LS02-M1-C2
비실드
5mm
코드인출타입
짧은
PNP
E2B-M12KN05-WP-B1 2M
E2B-M12KN05-WP-B2 2M
NPN
E2B-M12KN05-WP-C1 2M
E2B-M12KN05-WP-C2 2M
PNP
E2B-M12LN05-WP-B1 2M
E2B-M12LN05-WP-B2 2M
NPN
E2B-M12LN05-WP-C1 2M
E2B-M12LN05-WP-C2 2M
M12
커넥터
짧은
PNP
E2B-M12KN05-M1-B1
E2B-M12KN05-M1-B2
NPN
E2B-M12KN05-M1-C1
E2B-M12KN05-M1-C2
PNP
E2B-M12LN05-M1-B1
E2B-M12LN05-M1-B2
NPN
E2B-M12LN05-M1-C1
E2B-M12LN05-M1-C2
이중감지거리
실드* 2
4mm
코드인출타입
짧은
PNP
E2B-M12KS04-WP-B1 2M
E2B-M12KS04-WP-B2 2M
NPN
E2B-M12KS04-WP-C1 2M
E2B-M12KS04-WP-C2 2M
PNP
E2B-M12LS04-WP-B1 2M
E2B-M12LS04-WP-B2 2M
NPN
E2B-M12LS04-WP-C1 2M
E2B-M12LS04-WP-C2 2M
M12
커넥터
짧은
PNP
E2B-M12KS04-M1-B1
E2B-M12KS04-M1-B2
NPN
E2B-M12KS04-M1-C1
E2B-M12KS04-M1-C2
PNP
E2B-M12LS04-M1-B1
E2B-M12LS04-M1-B2
NPN
E2B-M12LS04-M1-C1
E2B-M12LS04-M1-C2
비실드
8mm
코드인출타입
짧은
PNP
E2B-M12KN08-WP-B1 2M
E2B-M12KN08-WP-B2 2M
NPN
E2B-M12KN08-WP-C1 2M
E2B-M12KN08-WP-C2 2M
PNP
E2B-M12LN08-WP-B1 2M
E2B-M12LN08-WP-B2 2M
NPN
E2B-M12LN08-WP-C1 2M
E2B-M12LN08-WP-C2 2M
M12
커넥터
짧은
PNP
E2B-M12KN08-M1-B1
E2B-M12KN08-M1-B2
NPN
E2B-M12KN08-M1-C1
E2B-M12KN08-M1-C2
PNP
E2B-M12LN08-M1-B1
E2B-M12LN08-M1-B2
NPN
E2B-M12LN08-M1-C1
E2B-M12LN08-M1-C2
* 1.코드인출타입 2 m 5m의 케이블 길이에서 사용할 수 있습니다.
* 2.
차폐센서에 적용되는 제한이 있습니다.
카탈로그의 "Effects of Surrounding Metal"을 참조 하십시오.



사이즈
검출거리
연결방식
* 1
본체길이
출력형식
동작모드
NO
동작모드
NC
M18
(
황동)
단일감지거리
실드
5mm
코드인출타입
짧은
PNP
E2B-M18KS05-WP-B1 2M
E2B-M18KS05-WP-B2 2M
NPN
E2B-M18KS05-WP-C1 2M
E2B-M18KS05-WP-C2 2M
PNP
E2B-M18LS05-WP-B1 2M
E2B-M18LS05-WP-B2 2M
NPN
E2B-M18LS05-WP-C1 2M
E2B-M18LS05-WP-C2 2M
M12
커넥터
짧은
PNP
E2B-M18KS05-M1-B1
E2B-M18KS05-M1-B2
NPN
E2B-M18KS05-M1-C1
E2B-M18KS05-M1-C2
PNP
E2B-M18LS05-M1-B1
E2B-M18LS05-M1-B2
NPN
E2B-M18LS05-M1-C1
E2B-M18LS05-M1-C2
비실드
10mm
코드인출타입
짧은
PNP
E2B-M18KN10-WP-B1 2M
E2B-M18KN10-WP-B2 2M
NPN
E2B-M18KN10-WP-C1 2M
E2B-M18KN10-WP-C2 2M
PNP
E2B-M18LN10-WP-B1 2M
E2B-M18LN10-WP-B2 2M
NPN
E2B-M18LN10-WP-C1 2M
E2B-M18LN10-WP-C2 2M
M12
커넥터
짧은
PNP
E2B-M18KN10-M1-B1
E2B-M18KN10-M1-B2
NPN
E2B-M18KN10-M1-C1
E2B-M18KN10-M1-C2
PNP
E2B-M18LN10-M1-B1
E2B-M18LN10-M1-B2
NPN
E2B-M18LN10-M1-C1
E2B-M18LN10-M1-C2
이중감지거리
실드* 2
8mm
코드인출타입
짧은
PNP
E2B-M18KS08-WP-B1 2M
E2B-M18KS08-WP-B2 2M
NPN
E2B-M18KS08-WP-C1 2M
E2B-M18KS08-WP-C2 2M
PNP
E2B-M18LS08-WP-B1 2M
E2B-M18LS08-WP-B2 2M
NPN
E2B-M18LS08-WP-C1 2M
E2B-M18LS08-WP-C2 2M
M12
커넥터
짧은
PNP
E2B-M18KS08-M1-B1
E2B-M18KS08-M1-B2
NPN
E2B-M18KS08-M1-C1
E2B-M18KS08-M1-C2
PNP
E2B-M18LS08-M1-B1
E2B-M18LS08-M1-B2
NPN
E2B-M18LS08-M1-C1
E2B-M18LS08-M1-C2
비실드
16mm
코드인출타입
짧은
PNP
E2B-M18KN16-WP-B1 2M
E2B-M18KN16-WP-B2 2M
NPN
E2B-M18KN16-WP-C1 2M
E2B-M18KN16-WP-C2 2M
PNP
E2B-M18LN16-WP-B1 2M
E2B-M18LN16-WP-B2 2M
NPN
E2B-M18LN16-WP-C1 2M
E2B-M18LN16-WP-C2 2M
M12
커넥터
짧은
PNP
E2B-M18KN16-M1-B1
E2B-M18KN16-M1-B2
NPN
E2B-M18KN16-M1-C1
E2B-M18KN16-M1-C2
PNP
E2B-M18LN16-M1-B1
E2B-M18LN16-M1-B2
NPN
E2B-M18LN16-M1-C1
E2B-M18LN16-M1-C2
* 1.코드인출타입 2 m 5m의 케이블 길이에서 사용할 수 있습니다.
* 2.
차폐 센서에 적용되는 제한이 있습니다.
카탈로그의 "Effects of Surrounding Metal"을 참조 하십시오.



사이즈
검출거리
연결방식
* 1
본체길이
출력형식
동작모드
NO
동작모드
NC
M30
(
황동)
단일감지거리
실드
10mm
코드인출타입
짧은
PNP
E2B-M30KS10-WP-B1 2M
E2B-M30KS10-WP-B2 2M
NPN
E2B-M30KS10-WP-C1 2M
E2B-M30KS10-WP-C2 2M
PNP
E2B-M30LS10-WP-B1 2M
E2B-M30LS10-WP-B2 2M
NPN
E2B-M30LS10-WP-C1 2M
E2B-M30LS10-WP-C2 2M
M12
커넥터
짧은
PNP
E2B-M30KS10-M1-B1
E2B-M30KS10-M1-B2
NPN
E2B-M30KS10-M1-C1
E2B-M30KS10-M1-C2
PNP
E2B-M30LS10-M1-B1
E2B-M30LS10-M1-B2
NPN
E2B-M30LS10-M1-C1
E2B-M30LS10-M1-C2
비실드
20mm
코드인출타입
짧은
PNP
E2B-M30KN20-WP-B1 2M
E2B-M30KN20-WP-B2 2M
NPN
E2B-M30KN20-WP-C1 2M
E2B-M30KN20-WP-C2 2M
PNP
E2B-M30LN20-WP-B1 2M
E2B-M30LN20-WP-B2 2M
NPN
E2B-M30LN20-WP-C1 2M
E2B-M30LN20-WP-C2 2M
M12
커넥터
짧은
PNP
E2B-M30KN20-M1-B1
E2B-M30KN20-M1-B2
NPN
E2B-M30KN20-M1-C1
E2B-M30KN20-M1-C2
PNP
E2B-M30LN20-M1-B1
E2B-M30LN20-M1-B2
NPN
E2B-M30LN20-M1-C1
E2B-M30LN20-M1-C2
이중감지거리
실드
* 2
15mm
코드인출타입
짧은
PNP
E2B-M30KS15-WP-B1 2M
E2B-M30KS15-WP-B2 2M
NPN
E2B-M30KS15-WP-C1 2M
E2B-M30KS15-WP-C2 2M
PNP
E2B-M30LS15-WP-B1 2M
E2B-M30LS15-WP-B2 2M
NPN
E2B-M30LS15-WP-C1 2M
E2B-M30LS15-WP-C2 2M
M12
커넥터
짧은
PNP
E2B-M30KS15-M1-B1
E2B-M30KS15-M1-B2
NPN
E2B-M30KS15-M1-C1
E2B-M30KS15-M1-C2
PNP
E2B-M30LS15-M1-B1
E2B-M30LS15-M1-B2
NPN
E2B-M30LS15-M1-C1
E2B-M30LS15-M1-C2
비실드
30mm
코드인출타입
PNP
E2B-M30LN30-WP-B1 2M
E2B-M30LN30-WP-B2 2M
NPN
E2B-M30LN30-WP-C1 2M
E2B-M30LN30-WP-C2 2M
M12
커넥터
PNP
E2B-M30LN30-M1-B1
E2B-M30LN30-M1-B2
NPN
E2B-M30LN30-M1-C1
E2B-M30LN30-M1-C2
* 1.코드인출타입 2 m 5m의 케이블 길이에서 사용할 수 있습니다.
* 2.
차폐센서에 적용되는 제한이 있습니다.
카탈로그의 "Effects of Surrounding Metal"을 참조하십시오.



액세서리 (별도주문)
I / O 커넥터센서
M8 (3 핀)



Specifications
사이즈M8
검출 거리단일이중
유형실드비실드실드비실드
모델E2B-S08 [] S01E2B-S08 [] N02E2B-S08 [] S02E2B-S08 [] N04
검출 거리1.5 mm ± 10 %2mm ± 10 %2mm ± 10 %4mm ± 10 %
설정 거리0-1.2 mm0-1.6 mm0-1.6 mm0-3.2 mm
응차검출거리의 10 % 이하
검출 가능 물체자성 금속 (비자성 금속은 검출 거리가 저하됩니다.)
표준 검출 물체
(연강 ST37)
8 × 8 × 1mm8 × 8 × 1mm8 × 8 × 1mm12 × 12 × 1mm
응답 주파수 * 12,000 Hz1,000 Hz1,500 Hz1,000 Hz
전원 전압DC 10 ~ 30V (리플 (PP) 10 % 포함)
소비 전류10mA 이하
출력 유형-B 모델 : PNP 오픈 콜렉터
-C 모델 : NPN 오픈 콜렉터
제어
출력
부하 전류 * 2최대 200mA. (최대 DC 30V)
잔류 전압최대 2 V  (2m의 케이블 길이를 가진 200mA의 부하 전류 이하)
표시등동작 표시등 (황색 LED)
동작 모드 (검출물체 접근시)-B1/-C1 모델 : NO
-B2/-C2 모델 : NC
보호 회로출력 반전 극성 보호, 전원 회로 반전 극성 보호,
서지 보호 회로, 단락 회로 보호
주위 온도 범위동작시, 보존시 : -25 ~ 70 ° C (단, 결빙 및 결로하지 않을 것)
온도 영향 * 2-10° C ~ 55° C의 온도범위에서 23° C일 때의 검출거리의 ± 10 %
-25° C ~ 70° C의 온도범위에서 23° C일 때의 검출거리의 ± 15 %
주의 습도 범위동작시, 보존시 : 각 35~95% RH
전압 영향24 V ± 15 % 범위 내에서 24V 검출 거리의 ± 1 %
절연 저항50 MΩ 이상 (DC 500V에서) 충전부와 케이스 사이
내전압AC 1000V 충전부와 케이스 사이에 1 분 동안 50 / 60 Hz에서
진동 (내구성)10-55 Hz 복진폭 1.5mm  X, Y, Z 각방향 2 시간
충격 (내구성)500m / s2, , X, Y, Z 각방향 10회
보호 구조(1) IP67 (IEC60529) (2) EMC (EN60947-5-2)
접속 방식코드 인출 타입 (표준 코드 길이:   2m, 5m / 직경 : 4mm).
연결 모델 (M8-3PIN)
무게
(포장상태)
코드 인출 타입짧은 본체 : 약. 65g, 긴 본체 : 약. 65g
커넥터 타입짧은 본체 : 약. 20g, 긴 본체 : 약. 20g
재질케이스스테인리스 (1.4305 (W.-No.), SUS 303 (AISI), 2346 (SS)).
검출면PBT
케이블표준 케이블은 직경 4mm. PVC.
조임 너트황동 니켈 도금





* 1. 응답 주파수는 평균값입니다.
       측정 조건은 표준 검출 물체를 사용하여 검출체의 간격은 표준 검출 물체의 2배로 되고, 설정 거리는 검출 거리의 1/2이 됩니다.
* 2. M8 타입을 -25° C ~ 60° C의 범위에서 사용할 경우에는 부하 전류를 200mA 이하로 사용하십시오.
                           60° C ~ 70° C의 범위에서 사용할 경우에는 부하 전류를 100mA 이하로 사용하십시오.





사이즈M12
검출 거리단일이중
유형실드비실드실드비실드
모델E2B-M12 [] S02E2B-M12 [] N05E2B-M12 [] S04E2B-M12 [] N08
검출 거리2mm ± 10 %5mm ± 10 %4mm ± 10 %8mm ± 10 %
설정 거리0-1.6 mm0-4밀리미터0-3.2 mm0-6.4 mm
응차검출거리의 10 % 이하
검출 가능 물체자성 금속 (비자성 금속은 검출 거리가 저하됩니다.)
표준 검출 물체
(연강 ST37)
12 × 12 × 1mm15 × 15 × 1mm12 × 12 × 1mm24 × 24 × 1mm
응답 주파수 *1,500 Hz800 Hz1,000 Hz800 Hz
전원 전압DC 10 ~ 30V (10 % 리플 (PP) 포함)
소비 전류최대 10mA.
출력 유형-B 모델 : PNP 오픈 콜렉터
-C 모델 : NPN 오픈 콜렉터
제어
출력
부하 전류최대 200mA. (최대 DC 30V)
잔류 전압최대 2 V. (2m의 케이블 길이를 가진 200mA의 부하 전류 이하)
표시등동작 표시등 (황색 LED)
동작 모드 (검출물체 접근시)-B1/-C1 모델 : NO
-B2/-C2 모델 : NC
보호 회로출력 반전 극성 보호, 전원 회로 반전 극성 보호,
서지 보호 회로, 단락 회로 보호
주위 온도 범위동작시, 보존시 : -25 ~ 70 ° C (단, 결빙 및 결로하지 않을 것)
온도의 영향-10° C ~ 55° C의 온도범위에서 23° C일 때의 검출거리의 ± 10 %
-25° C ~ 70° C의 온도범위에서 23° C일 때의 검출거리의 ± 15 %
습도동작시, 보존시 : 각 35~95% RH
전압 영향24 V ± 15 % 범위 내에서 24V 검출 거리의 ± 1 %
절연 저항50 MΩ 이상 (DC 500V에서) 충전부와 케이스 사이
내전압AC 1000V (충전부와 케이스 사이에 1 분 동안 50 / 60 Hz에서)
진동 저항10-55 Hz 복진폭 1.5mm X, Y, Z 각방향 2 시간
충격 저항1000m / s2,    , X, Y, Z 각방향 10회
보호 구조(1) IP67 (IEC60529) (2) EMC (EN60947-5-2)
접속 방식코드 인출 타입 (표준 코드 길이: 2m, 5m / 직경 : 4mm).
연결 모델 (M12-4 핀)
무게
(포장상태)
코드 인출 타입짧은 본체 : 약 75g, 긴 본체 : 약 80g
커넥터 타입짧은 본체 : 약 35g, 긴 본체 : 약 40g
재질케이스황동 니켈 도금
검출면PBT
케이블표준 케이블은 직경 4mm. PVC.
조임 너트황동 니켈 도금





* 응답 주파수는 평균값입니다.
측정 조건은 표준 검출 물체를 사용하여 검출체의 간격은 표준 검출 물체의 2배로 되고, 설정 거리는 검출 거리의 1/2이 됩니다.





사이즈M18
검출 거리단일이중
유형실드비실드실드비실드
모델E2B-M18 [] S05E2B-M18 [] N10E2B-M18 [] S08E2B-M18 [] N16
검출 거리5mm ± 10 %10mm ± 10 %8mm ± 10 %16mm ± 10 %
설정 거리0-4mm0-8mm0-6.4 mm0-12.8 mm
응차검출거리의 10 % 이하
검출 가능 물체자성 금속 (비자성 금속은 검출 거리가 저하됩니다.)
표준 검출 물체
(연강 ST37)
18 × 18 × 1mm30 × 30 × 1mm24 × 24 × 1mm48 × 48 × 1mm
응답 주파수 *600 Hz400 Hz500 Hz400 Hz
전원 전압DC 10 ~ 30 V (10 % 리플 (PP) 포함)
소비 전류최대 10mA.
출력 유형-B 모델 : PNP 오픈 콜렉터
-C 모델 : NPN 오픈 콜렉터
제어
출력
부하 전류최대 200mA. (최대 DC 30V)
잔류 전압최대 2 V  (2m의 케이블 길이를 가진 200mA의 부하 전류 이하)
표시등동작 표시등 (황색 LED)
동작 모드 (검출물체 접근시)-B1/-C1 모델 : NO
-B2/-C2 모델 : NC
보호 회로출력 반전 극성 보호, 전원 회로 반전 극성 보호,
서지 보호 회로, 단락 회로 보호
주위 온도 범위동작시, 보존시 : -25 ~ 70 ° C (단, 결빙 및 결로하지 않을 것)
온도 영향± 10 % 최대. 23 검출 거리의 55 ° C -10의 온도 범위 ° C
± 15 % 최대. ° C -25의 온도 범위 내에서 70-23로 거리를 감지 ° C
주위 습도 범위동작시, 보존시 : 각 35~95% RH
전압 영향24 V ± 15 % 범위 내에서 24V 검출 거리의 ± 1 %
절연 저항50 MΩ 이상 (DC 500V에서) 충전부와 케이스 사이
내전압AC 1000V 충전부와 케이스 사이에 1 분 동안 50 / 60 Hz에서
진동 (내구성)10-55 Hz 복진폭 1.5mm X, Y, Z 각방향 2 시간
충격 (내구성)500m / s2, , X, Y, Z 각방향 10회
보호 구조(1) IP67 (IEC60529) (2) EMC (EN60947-5-2)
접속 방식코드 인출 타입 (표준 코드 길이: 2m, 5m / 직경 : 4mm).
연결 모델 (M12-4PIN)
무게
(포장상태)
코드 인출 타입짧은 본체 : 약. 95g, 긴 본체 : 약. 110g
커넥터 타입짧은 본체 : 약. 60g, 긴 본체 : 약. 80g
재질케이스황동 니켈 도금
검출면PBT
케이블표준 케이블은 직경 4mm. PVC.
조임 너트황동 니켈 도금





* 응답 주파수는 평균값입니다.
측정 조건은 표준 검출 물체를 사용하여 검출체의 간격은 표준 검출 물체의 2배로 되고, 설정 거리는 검출 거리의 1/2이 됩니다.





사이즈M30
검출 거리단일이중
유형실드비실드실드비실드
모델E2B-M30 [] S10E2B-M30 [] N20E2B-M30 [] S15E2B-M30 [] N30
검출 거리10mm ± 10 %20mm ± 10 %15mm ± 10 %30mm ± 10 %
설정 거리0-8mm0~16mm0-11.25 mm0-22.5 mm
응차검출 거리의 10 % 이하
검출 물체자성 금속 (비자성 금속은 검출 거리가 저하됩니다.)
표준 검출 물체
(연강 ST37)
30 × 30 × 1mm60 × 60 × 1mm45 × 45 × 1mm90 × 90 × 1mm
응답 주파수 *400 Hz100 Hz250 Hz100 Hz
전원 전압DC 10 ~ 30V (리플 (PP) 10 % 포함)
소비 전류10mA 이하
출력 유형-B 모델 : PNP 오픈 콜렉터
-C 모델 : NPN 오픈 콜렉터
제어
출력
부하 전류최대 200mA (최대 DC30 V )
잔류 전압최대 2 V  (2m의 케이블 길이를 가진 200mA의 부하 전류 이하)
표시등동작 표시등 (황색 LED)
동작 모드 (검출물체 접근시)-B1/-C1 모델 : NO
-B2/-C2 모델 : NC
보호 회로출력 반전 극성 보호, 전원 회로 반전 극성 보호,
서지 보호 회로, 단락 회로 보호
주위 온도동작시, 보존시 : -25 ~ 70 ° C (단, 결빙 및 결로하지 않을 것)
온도의 영향-10° C ~ 55° C의 온도범위에서 23° C일 때의 검출거리의 ± 10 %
-25° C ~ 70° C의 온도범위에서 23° C일 때의 검출거리의 ± 15 %
주위 습도 범위동작시, 보존시 : 각 35~95% RH
전압 영향24 V ± 15 % 범위 내에서 24V 검출 거리의 ± 1 %
절연 저항50 MΩ 이상 (DC 500V에서) 충전부와 케이스 사이
내전압AC 1000V 충전부와 케이스 사이에 1 분 동안 50 / 60 Hz에서
진동 (내구성)10-55 Hz 복진폭 1.5mm X, Y, Z 각방향 2 시간
충격 (내구성) 1000m / s2, , X, Y, Z 각방향 10회
보호 구조(1) IP67 (IEC60529) (2) EMC (EN60947-5-2)
접속 방식코드 인출 타입 (표준 코드 길이: 2m, 5m / 직경 : 4mm).
연결 모델 (M12-4PIN)
무게
(포장상태)
코드 인출 타입짧은 본체 : 약. 160g, 긴 본체 : 약. 210g
커넥터 타입짧은 본체 : 약. 140g, 긴 본체 : 약. 160g
재질케이스황동 니켈 도금
검출면PBT
케이블표준 케이블은 직경 4mm. PVC.
조임 너트황동 니켈 도금





* 응답 주파수는 평균값입니다.
측정 조건은 표준 검출 물체를 사용하여 검출체의 간격은 표준 검출 물체의 2배로 되고, 설정 거리는 검출 거리의 1/2이 됩니다.






사이즈M8
검출 거리단일이중
유형실드비실드실드비실드
모델E2B-S08 [] S01E2B-S08 [] N02E2B-S08 [] S02E2B-S08 [] N04
검출 거리1.5 mm ± 10 %2mm ± 10 %2mm ± 10 %4mm ± 10 %
설정 거리0-1.2 mm0-1.6 mm0-1.6 mm0-3.2 mm
응차검출거리의 10 % 이하
검출 가능 물체자성 금속 (비자성 금속은 검출 거리가 저하됩니다.)
표준 검출 물체
(연강 ST37)
8 × 8 × 1mm8 × 8 × 1mm8 × 8 × 1mm12 × 12 × 1mm
응답 주파수 * 12,000 Hz1,000 Hz1,500 Hz1,000 Hz
전원 전압DC 10 ~ 30 V (리플 (PP) 10 % 포함)
소비 전류10mA 이하
출력 유형-B 모델 : PNP 오픈 콜렉터
-C 모델 : NPN 오픈 콜렉터
제어
출력
부하 전류* 2최대 200mA. (최대 DC30V)
잔류 전압최대 2 V  (2m의 케이블 길이를 가진 200mA의 부하 전류 이하)
표시등동작 표시등 (황색 LED)
동작 모드 (검출물체 접근시)-B1/-C1 모델 : NO
-B2/-C2 모델 : NC
보호 회로출력 반전 극성 보호, 전원 회로 반전 극성 보호,
서지 보호 회로, 단락 회로 보호
주위 온도 범위동작시, 보존시 : -25 ~ 70 ° C (단, 결빙 및 결로하지 않을 것)
온도의 영향 * 2-10° C ~ 55° C의 온도범위에서 23° C일 때의 검출거리의 ± 10 %
-25° C ~ 70° C의 온도범위에서 23° C일 때의 검출거리의 ± 15 %
주위 습도 범위동작시, 보존시 : 각 35~95% RH
전압 영향24 V ± 15 % 범위 내에서 24V 검출 거리의 ± 1 %
절연 저항50 MΩ 이상 (DC 500V에서) 충전부와 케이스 사이
내전압AC 1000V 충전부와 케이스 사이에 1 분 동안 50 / 60 Hz에서
진동 (내구성)10-55 Hz 복진폭 1.5mm X, Y, Z 각방향 2 시간
충격 (내구성)500m / s2, , X, Y, Z 각방향 10회
보호 구조(1) IP67 (IEC60529) (2) EMC (EN60947-5-2)
접속 방식코드 인출 타입 (표준 코드 길이: 2m, 5m / 직경 : 4mm).
연결 모델 (M8-3PIN)
무게
(포장상태)
코드 인출 타입짧은 본체 : 약. 65g, 긴 본체 : 약. 65g
커넥터 타입짧은 본체 : 약. 20g, 긴 본체 : 약. 20g
재질케이스스테인리스 (1.4305 (W.-No.), SUS 303 (AISI), 2346 (SS)).
검출면PBT
케이블표준 케이블은 직경 4mm. PVC.
조임 너트황동 니켈 도금





* 1. 응답 주파수는 평균값입니다.
측정 조건은 표준 검출 물체를 사용하여 검출체의 간격은 표준 검출 물체의 2배로 되고, 설정 거리는 검출 거리의 1/2이 됩니다.
* 2. M8 타입을 -25° C ~ 60° C의 범위에서 사용할 경우에는 부하 전류를 200mA 이하로 사용하십시오.
60° C ~ 70° C의 범위에서 사용할 경우에는 부하 전류를 100mA 이하로 사용하십시오.





사이즈M12
검출 거리단일이중
유형실드비실드실드비실드
모델E2B-M12 [] S02E2B-M12 [] N05E2B-M12 [] S04E2B-M12 [] N08
검출 거리2mm ± 10 %5mm ± 10 %4mm ± 10 %8mm ± 10 %
설정 거리0-1.6 mm0-4밀리미터0-3.2 mm0-6.4 mm
응차검출거리의 10 % 이하
검출 물체자성 금속 (비자성 금속은 검출 거리가 저하됩니다.)
표준 검출 물체
(연강 ST37)
12 × 12 × 1mm15 × 15 × 1mm12 × 12 × 1mm24 × 24 × 1mm
응답 주파수 *1,500 Hz800 Hz1,000 Hz800 Hz
전원 전압DC 10 ~ 30 V. (10 % 리플 (PP) 포함)
소비 전류최대 10mA.
출력 유형-B 모델 : PNP 오픈 콜렉터
-C 모델 : NPN 오픈 콜렉터
제어
출력
부하 전류최대 200mA. (최대 DC 30V)
잔류 전압최대 2 V . (2m의 케이블 길이를 가진 200mA의 부하 전류 이하)
표시등동작 표시등 (황색 LED)
동작 모드 (검출물체 접근시)-B1/-C1 모델 : NO
-B2/-C2 모델 : NC
보호 회로출력 반전 극성 보호, 전원 회로 반전 극성 보호,
서지 보호 회로, 단락 회로 보호
주위 온도 범위동작시, 보존시 : -25 ~ 70 ° C (단, 결빙 및 결로하지 않을 것)
온도의 영향-10° C ~ 55° C의 온도범위에서 23° C일 때의 검출거리의 ± 10 %
-25° C ~ 70° C의 온도범위에서 23° C일 때의 검출거리의 ± 15 %
습도동작시, 보존시 : 각 35~95% RH
전압 영향24 V ± 15 % 범위 내에서 24V 검출 거리의 ± 1 %
절연 저항50 MΩ 이상 (DC 500V에서) 충전부와 케이스 사이
내전압AC 1000V  (충전부와 케이스 사이에 1 분 동안 50 / 60 Hz에서)
진동 (내구성)10-55 Hz 복진폭 1.5mm X, Y, Z 각방향 2 시간
충격 (내구성)1000m / s2, , X, Y, Z 각방향 10회
보호 구조(1) IP67 (IEC60529) (2) EMC (EN60947-5-2)
접속 방식코드 인출 타입 (표준 코드 길이: 2m, 5m / 직경 : 4mm).
연결 모델 (M12-4 핀)
무게
(포장상태)
코드 인출 타입짧은 본문 : 약. 75g, 긴 몸 : 약. 80g
커넥터 타입짧은 본문 : 약. 35g, 긴 몸 : 약. 40g
재질케이스황동 니켈 도금
검출면PBT
케이블표준 케이블은 4 개 mm 직경입니다. PVC.
조임 너트황동 니켈 도금



 응답 주파수는 평균값입니다.

측정 조건은 표준 검출 물체를 사용하여 검출체의 간격은 표준 검출 물체의 2배로 되고, 설정 거리는 검출 거리의 1/2이 됩니다.






사이즈M18
검출 거리단일이중
유형실드비실드실드비실드
모델E2B-M18 [] S05E2B-M18 [] N10E2B-M18 [] S08E2B-M18 [] N16
검출 거리5mm ± 10 %10mm ± 10 %8mm ± 10 %16mm ± 10 %
설정 거리0-4mm0-8mm0-6.4 mm0-12.8 mm
응차검출거리의 10 % 이하
검출 가능 물체자성 금속 (비자성 금속은 검출 거리가 저하됩니다.)
표준 검출 물체
(연강 ST37)
18 × 18 × 1mm30 × 30 × 1mm24 × 24 × 1mm48 × 48 × 1mm
응답 주파수 *600 Hz400 Hz500 Hz400 Hz
전원 전압DC 10 ~ 30 V. (10 % 리플 (PP) 포함)
소비 전류최대 10mA.
출력 유형-B 모델 : PNP 오픈 콜렉터
-C 모델 : NPN 오픈 콜렉터
제어
출력
부하 전류최대 200mA. (최대 DC 30V)
잔류 전압최대 2 V. (2m의 케이블 길이를 가진 200mA의 부하 전류 이하)
표시등동작 표시등 (황색 LED)
동작 모드 (검출물체 접근시)-B1/-C1 모델 : NO
-B2/-C2 모델 : NC
보호 회로출력 반전 극성 보호, 전원 회로 반전 극성 보호,
서지 보호 회로, 단락 회로 보호
주위 온도 범위동작시, 보존시 : -25 ~ 70 ° C (단, 결빙 및 결로하지 않을 것)
온도의 영향-10° C ~ 55° C의 온도범위에서 23° C일 때의 검출거리의 ± 10 %
-25° C ~ 70° C의 온도범위에서 23° C일 때의 검출거리의 ± 15 %
습도동작시, 보존시 : 각 35~95% RH
전압 영향24 V ± 15 % 범위 내에서 24V 검출 거리의 ± 1 %
절연 저항50 MΩ 이상 (DC 500V에서) 충전부와 케이스 사이
내전압AC 1000V (충전부와 케이스 사이에 1 분 동안 50 / 60 Hz에서)
진동 (내구성)10-55 Hz 복진폭 1.5mm X, Y, Z 각방향 2 시간
충격 (내구성)1000m / s2, , X, Y, Z 각방향 10회
보호 구조(1) IP67 (IEC60529) (2) EMC (EN60947-5-2)
접속 방식코드 인출 타입 (표준 코드 길이: 2m, 5m / 직경 : 4mm).
연결 모델 (M12-4 핀)
무게
(포장상태)
코드 인출 타입짧은 본체 : 약. 95g, 긴 본체 : 약. 110g
커넥터 타입짧은 본체 : 약. 60g, 긴 본체 : 약. 80g
재질케이스황동 니켈 도금
검출면PBT
케이블표준 케이블은 직경 4mm. PVC.
조임 너트황동 니켈 도금





* 응답 주파수는 평균값입니다.
측정 조건은 표준 검출 물체를 사용하여 검출체의 간격은 표준 검출 물체의 2배로 되고, 설정 거리는 검출 거리의 1/2이 됩니다.





사이즈M30
검출 거리단일이중
유형실드비실드실드비실드
모델E2B-M30 [] S10E2B-M30 [] N20E2B-M30 [] S15E2B-M30 [] N30
검출 거리10mm ± 10 %20mm ± 10 %15mm ± 10 %30mm ± 10 %
설정 거리0-8mm0~16mm0-11.25 mm0-22.5 mm
응차검출거리의 10 % 이하
검출 가능 물체자성 금속 (비자성 금속은 검출 거리가 저하됩니다.)
표준 검출 물체
(연강 ST37)
30 × 30 × 1mm60 × 60 × 1mm45 × 45 × 1mm90 × 90 × 1mm
응답 주파수 *400 Hz100 Hz250 Hz100 Hz
전원 전압DC 10 ~ 30V (10 % 리플 (PP) 포함)
소비 전류최대 10mA
출력 유형-B 모델 : PNP 오픈 콜렉터
-C 모델 : NPN 오픈 콜렉터
제어
출력
부하 전류최대 200mA. (최대 DC 30V)
잔류 전압최대 2 V. (2m의 케이블 길이를 가진 200mA의 부하 전류 이하)
표시등동작 표시등 (황색 LED)
동작 모드 (검출물체 접근시)-B1/-C1 모델 : NO
-B2/-C2 모델 : NC
보호 회로출력 반전 극성 보호, 전원 회로 반전 극성 보호,
서지 보호 회로, 단락 회로 보호
주위 온도 범위동작시, 보존시 : -25 ~ 70 ° C (단, 결빙 및 결로하지 않을 것)
온도의 영향-10° C ~ 55° C의 온도범위에서 23° C일 때의 검출거리의 ± 10 %
-25° C ~ 70° C의 온도범위에서 23° C일 때의 검출거리의 ± 15 %
습도동작시, 보존시 : 각 35~95% RH
전압 영향24 V ± 15 % 범위 내에서 24V 검출 거리의 ± 1 %
절연 저항50 MΩ 이상 (DC 500V에서) 충전부와 케이스 사이
내전압AC 1000V (충전부와 케이스 사이에 1 분 동안 50 / 60 Hz에서)
진동 (내구성)10-55 Hz 복진폭 1.5mm X, Y, Z 각방향 2 시간
충격 (내구성)1000m / s2, , X, Y, Z 각방향 10회
표준 및 목록(1) IP67 (IEC60529) (2) EMC (EN60947-5-2)
접속 방식코드 인출 타입 (표준 코드 길이: 2m, 5m / 직경 : 4mm).
연결 모델 (M12-4 핀)
무게
(포장상태)
코드 인출 타입짧은 본체 : 약. 160g, 긴 본체 : 약. 210g
커넥터 타입짧은 본체 : 약. 140g, 긴 본체 : 약. 160g
재질케이스황동 니켈 도금
검출면PBT
케이블표준 케이블은 직경 4mm. PVC
조임 너트황동 니켈 도금



* 응답 주파수는 평균값입니다.

측정 조건은 표준 검출 물체를 사용하여 검출체의 간격은 표준 검출 물체의 2배로 되고, 설정 거리는 검출 거리의 1/2이 됩니다.







사이즈M8
검출 거리단일이중
유형실드비실드실드비실드
모델E2B-S08 [] S01E2B-S08 [] N02E2B-S08 [] S02E2B-S08 [] N04
검출 거리1.5 mm ± 10 %2mm ± 10 %2mm ± 10 %4mm ± 10 %
설정 거리0-1.2 mm0-1.6 mm0-1.6 mm0-3.2 mm
응차검출거리의 10 % 이하
검출 가능 물체자성 금속 (비자성 금속은 검출 거리가 저하됩니다.)
표준 검출 물체
(연강 ST37)
8 × 8 × 1mm8 × 8 × 1mm8 × 8 × 1mm12 × 12 × 1mm
응답 주파수 * 12,000 Hz에서1,000 Hz에서1,500 Hz에서1,000 Hz에서
전원 전압DC 10 ~ 30 V. (10 % 리플 (PP) 포함)
소비 전류최대 10mA.
출력 유형-B 모델 : PNP 오픈 콜렉터
-C 모델 : NPN 오픈 콜렉터
제어
출력
부하 전류* 2최대 200mA. (최대 DC 30V)
잔류 전압최대 2 V . (2m의 케이블 길이를 가진 200mA의 부하 전류 이하)
표시등동작 표시등 (황색 LED)
동작 모드 (검출물체 검출시)-B1/-C1 모델 : NO
-B2/-C2 모델 : NC
보호 회로출력 반전 극성 보호, 전원 회로 반전 극성 보호,
서지 보호 회로, 단락 회로 보호
주위 온도 범위동작시, 보존시 : -25 ~ 70 ° C (단, 결빙 및 결로하지 않을 것)
온도의 영향 * 2-10° C ~ 55° C의 온도범위에서 23° C일 때의 검출거리의 ± 10 %
-25° C ~ 70° C의 온도범위에서 23° C일 때의 검출거리의 ± 15 %
습도동작시, 보존시 : 각 35~95% RH
전압의 영향24 V ± 15 % 범위 내에서 24V 검출 거리의 ± 1 %
절연 저항50 MΩ 이상 (DC 500V에서) 충전부와 케이스 사이
내전압AC 1000V (충전부와 케이스 사이에 1 분 동안 50 / 60 Hz에서)
진동 (내구성)10-55 Hz 복진폭 1.5mm X, Y, Z 각방향 2 시간
충격 (내구성)500m / s2, , X, Y, Z 각방향 10회
보호 구조(1) IP67 (IEC60529) (2) EMC (EN60947-5-2)
접속 방식코드 인출 타입 (표준 코드 길이: 2m, 5m / 직경 : 4mm).
연결 모델 (M8-3 핀)
무게
(포장상태)
코드 인출 타입짧은 본체 : 약. 65g, 긴 본체 : 약. 65g
커넥터 타입짧은 본체 : 약. 20g, 긴 본체 : 약. 20g
재질케이스스테인레스 스틸 (1.4305 (W.-No.), SUS 303 (AISI), 2346 (SS)).
검출면PBT
케이블표준 케이블은 4 개 mm 직경입니다. PVC.
조임 너트황동 니켈 도금



 * 1. 응답 주파수는 평균값입니다.

측정 조건은 표준 검출 물체를 사용하여 검출체의 간격은 표준 검출 물체의 2배로 되고, 설정 거리는 검출 거리의 1/2이 됩니다.
* 2. M8 타입을 -25° C ~ 60° C의 범위에서 사용할 경우에는 부하 전류를 200mA 이하로 사용하십시오.
60° C ~ 70° C의 범위에서 사용할 경우에는 부하 전류를 100mA 이하로 사용하십시오.





사이즈M12
검출 거리단일이중
유형실드비실드실드비실드
모델E2B-M12 [] S02E2B-M12 [] N05E2B-M12 [] S04E2B-M12 [] N08
검출 거리2mm ± 10 %5mm ± 10 %4mm ± 10 %8mm ± 10 %
설정 거리0-1.6 mm0-4mm0-3.2 mm0-6.4 mm
응차10mA 이하
검출 가능 물체자성 금속 (비자성 금속은 검출 거리가 저하됩니다.)
표준 검출 물체
(연강 ST37)
12 × 12 × 1mm15 × 15 × 1mm12 × 12 × 1mm24 × 24 × 1mm
응답 주파수 *1,500 Hz800 Hz1,000 Hz800 Hz
전원 전압DC 10 ~ 30 V (10 % 리플 (PP) 포함)
소비 전류최대 10mA.
출력 유형-B 모델 : PNP 오픈 콜렉터
-C 모델 : NPN 오픈 콜렉터
제어
출력
부하 전류최대 200mA. (최대 DC 30V)
잔류 전압최대 2V . (2m의 케이블 길이를 가진 200mA의 부하 전류 이하)
표시등동작 표시등 (황색 LED)
동작 모드 (검출물체 접근시)-B1/-C1 모델 : NO
-B2/-C2 모델 : NC
보호 회로출력 반전 극성 보호, 전원 회로 반전 극성 보호,
서지 보호 회로, 단락 회로 보호
주위 온도 범위동작시, 보존시 : -25 ~ 70 ° C (단, 결빙 및 결로하지 않을 것)
온도의 영향-10° C ~ 55° C의 온도범위에서 23° C일 때의 검출거리의 ± 10 %
-25° C ~ 70° C의 온도범위에서 23° C일 때의 검출거리의 ± 15 %
주위 습도 범위동작시, 보존시 : 각 35~95% RH
전압의 영향24 V ± 15 % 범위 내에서 24V 검출 거리의 ± 1 %
절연 저항50 MΩ 분. (DC 500V 에서) 충전부와 케이스 사이
내전압AC 1000V 충전부와 케이스 사이에 1 분 동안 50 / 60 Hz에서
진동 (내구성)10-55 Hz 복진폭 1.5mm X, Y, Z 각방향 2 시간
충격 (내구성)1000m / s2, , X, Y, Z 각방향 10회
보호 구조(1) IP67 (IEC60529) (2) EMC (EN60947-5-2)
접속 방식사전 유선 모델 (표준 4 개 mm 직경입니다. 길이 PVC 케이블 = 2m, 5m).
커넥터 모델 (M12-4 핀)
무게
(포장상태)
코드 인출 타입짧은 본체 : 약. 75g, 긴 본체 : 약. 80g
커넥터 타입짧은 본체 : 약. 35g, 긴 본체 : 약. 40g
재질케이스황동 니켈 도금
검출면PBT
케이블표준 케이블은 직경 4mm. PVC.
조임 너트황동 니켈 도금





* 응답 주파수는 평균값입니다.
측정 조건은 표준 검출 물체를 사용하여 검출체의 간격은 표준 검출 물체의 2배로 되고, 설정 거리는 검출 거리의 1/2이 됩니다.





사이즈M18
검출 거리단일이중
유형실드비실드실드비실드
모델E2B-M18 [] S05E2B-M18 [] N10E2B-M18 [] S08E2B-M18 [] N16
검출 거리5mm ± 10 %10mm ± 10 %8mm ± 10 %16mm ± 10 %
설정 거리0-4mm0-8mm0-6.4 mm0-12.8 mm
응차검출거리의 10 % 이하
검출 물체자성 금속 (비자성 금속은 검출 거리가 저하됩니다.)
표준 검출 물체
(연강 ST37)
18 × 18 × 1mm30 × 30 × 1mm24 × 24 × 1mm48 × 48 × 1mm
응답 주파수 *600 Hz400 Hz500 Hz400 Hz
전원 전압DC 10 ~ 30 V (10 % 리플 (PP) 포함)
소비 전류최대 10mA.
출력 유형-B 모델 : PNP 오픈 콜렉터
-C 모델 : NPN 오픈 콜렉터
제어
출력
부하 전류최대 200mA. (최대 DC 30V)
잔류 전압최대 2 V  (2m의 케이블 길이를 가진 200mA의 부하 전류 이하)
표시등동작 표시등 (황색 LED)
동작 모드 (검출물체 접근시)-B1/-C1 모델 : NO
-B2/-C2 모델 : NC
보호 회로출력 반전 극성 보호, 전원 회로 반전 극성 보호,
서지 보호 회로, 단락 회로 보호
주위 온도 범위동작시, 보존시 : -25 ~ 70 ° C (단, 결빙 및 결로하지 않을 것)
온도의 영향± 10 % 최대. 23 검출 거리의 55 ° C -10의 온도 범위 ° C
± 15 % 최대. ° C -25의 온도 범위 내에서 70-23로 거리를 감지 ° C
주위 습도 범위동작시, 보존시 : 각 35~95% RH
전압의 영향24 V ± 15 % 범위 내에서 24V 검출 거리의 ± 1 %
절연 저항50 MΩ 이상 (DC 500V에서) 충전부와 케이스 사이
내전압AC 1000V  충전부와 케이스 사이에 1 분 동안 50 / 60 Hz에서
진동 (내구성)10-55 Hz 복진폭 1.5mm X, Y, Z 각방향 2 시간
충격 (내구성)1000m / s2, , X, Y, Z 각방향 10회
보호 구조(1) IP67 (IEC60529) (2) EMC (EN60947-5-2)
접속 방식코드 인출 타입 (표준 코드 길이: 2m, 5m / 직경 : 4mm).
연결 모델 (M12-4PIN)
무게
(포장상태)
코드 인출 타입짧은 본체 : 약. 95g, 긴 본체 : 약. 110g
커넥터 타입짧은 본체 : 약. 60g, 긴 본체 : 약. 80g
재질케이스황동 니켈 도금
검출면PBT
케이블표준 케이블은 직경 4mm. PVC.
조임 너트황동 니켈 도금





* 응답 주파수는 평균값입니다.
측정 조건은 표준 검출 물체를 사용하여 검출체의 간격은 표준 검출 물체의 2배로 되고, 설정 거리는 검출 거리의 1/2이 됩니다.





사이즈M30
검출 거리단일이중
유형실드비실드실드비실드
모델E2B-M30 [] S10E2B-M30 [] N20E2B-M30 [] S15E2B-M30 [] N30
검출 거리10mm ± 10 %20mm ± 10 %15mm ± 10 %30mm ± 10 %
설정 거리0-8mm0~16mm0-11.25 mm0-22.5 mm
응차10 % 최대. 검출 거리
검출 가능 물체자성 금속 (비자성 금속은 검출 거리가 저하됩니다.)
표준 검출 물체
(연강 ST37)
30 × 30 × 1mm60 × 60 × 1mm45 × 45 × 1mm90 × 90 × 1mm
응답 주파수 *400 Hz100 Hz250 Hz100 Hz
전원 전압DC 10 ~ 30 V. (10 % 리플 (PP) 포함)
소비 전류최대 10mA.
출력 유형-B 모델 : PNP 오픈 콜렉터
-C 모델 : NPN 오픈 콜렉터
제어
출력
부하 전류최대 200mA. (최대 DC 30V)
잔류 전압최대 2 V. (2m의 케이블 길이를 가진 200mA의 부하 전류 이하)
지시등동작 표시 등 (황색 LED)
동작 모드 (검출물체 접근시)-B1/-C1 모델 : NO
-B2/-C2 모델 : NC
보호 회로출력 반전 극성 보호, 전원 회로 반전 극성 보호,
서지 보호 회로, 단락 회로 보호
주위 온도동작시, 보존시 : -25 ~ 70 ° C (단, 결빙 및 결로하지 않을 것)
온도의 영향± 10 % 최대. 23 검출 거리의 55 ° C -10의 온도 범위 ° C
± 15 % 최대. ° C -25의 온도 범위 내에서 70-23로 거리를 감지 ° C
주위 습도 범위동작시, 보존시 : 각 35~95% RH
전압 영향24 V ± 15 % 범위 내에서 24V 검출 거리의 ± 1 %
절연 저항50 MΩ 이상 (DC 500V에서) 충전부와 케이스 사이
내전압AC 1000V 충전부와 케이스 사이에 1 분 동안 50 / 60 Hz에서
진동 (내구성)10-55 Hz 복진폭 1.5mm X, Y, Z 각방향 2 시간
충격 (내구성)1000m / s2, , X, Y, Z 각방향 10회
보호 구조(1) IP67 (IEC60529) (2) EMC (EN60947-5-2)
접속 방식코드 인출 타입 (표준 코드 길이: 2m, 5m / 직경 : 4mm).
연결 모델 (M12-4PIN)
무게
(포장상태)
코드 인출 타입짧은 본체 : 약. 160g, 긴 본체 : 약. 210g
커넥터 타입짧은 본체 : 약. 140g, 긴 본체 : 약. 160g
재질케이스황동 니켈 도금
검출면PBT
케이블표준 케이블은 직경 4mm. PVC.
조임 너트황동 니켈 도금





* 응답 주파수는 평균값입니다.
측정 조건은 표준 검출 물체를 사용하여 검출체의 간격은 표준 검출 물체의 2배로 되고, 설정 거리는 검출 거리의 1/2이 됩니다.



Dimensions


M8 크기

짧은 본체

코드인출타입(실드)


E2B-S08KS01-WP - [] [] / E2B-S08KS02-WP - [] []

E2B 치수 3

코드인출타입 (비 실드)
E2B-S08KN02-WP - [] [] / E2B-S08KN04-WP - [] []

E2B 치수 (4)

긴 본체

코드인출타입 (실드)
E2B-S08LS01-WP - [] [] / E2B-S08LS02-WP - [] []

E2B 치수 (6)

코드인출타입 (비 실드)
E2B-S08LN02-WP - [] [] / E2B-S08LN04-WP - [] []

E2B 치수 (7)

작은 본체

커넥터 모델 (실드)
E2B-S08KS01-MC - [] [] / E2B-S08KS02-MC - [] []

E2B 치수 (9)

커넥터 모델 (비 실드)
E2B-S08KN02-MC - [] [] / E2B-S08KN04-MC - [] []

E2B 치수 (10)

긴 몸체

커넥터 모델 (실드)
E2B-S08LS01-MC - [] [] / E2B-S08LS02-MC - [] []

E2B 치수 (12)

커넥터 모델 (비 실드)
E2B-S08LN02-MC - [] [] / E2B-S08LN04-MC - [] []

E2B 치수 (13)

장착 홀 가공 치수

E2B 치수 (14)

M12 크기

작은 몸체

코드인출타입(실드)
E2B-M12KS02-WP - [] [] / E2B-M12KS04-WP - [] []

E2B 치수 (17)

코드인출타입 (비 실드)
E2B-M12KN05-WP - [] [] / E2B-M12KN08-WP - [] []

E2B 치수 (18)

긴 몸체

코드인출타입 (실드)
E2B-M12LS02-WP - [] [] / E2B-M12LS04-WP - [] []

E2B 치수 (20)

코드인출타입 (비 실드)
E2B-M12LN05-WP - [] [] / E2B-M12LN08-WP - [] []

E2B 치수 (21)

작은 몸체

커넥터 모델 (실드)
E2B-M12KS02-M1 - [] [] / E2B-M12KS04-M1 - [] []

E2B 치수 (23)

커넥터 모델 (비 실드)
E2B-M12KN05-M1 - [] [] / E2B-M12KN08-M1 - [] []

E2B 치수 (24)

긴 몸체

커넥터 모델 (실드)
E2B-M12LS02-M1 - [] [] / E2B-M12LS04-M1 - [] []

E2B 치수 (26)

커넥터 모델 (비 실드)
E2B-M12LN05-M1 - [] [] / E2B-M12LN08-M1 - [] []

E2B 치수 (27)

장착 홍 가공 치수

E2B 치수 (28)

M18 크기

작은 몸체

코드인출타입(실드)
E2B-M18KS05-WP - [] [] / E2B-M18KS08-WP - [] []

E2B 치수 (31)

코드인출타입(비 실드)
E2B-M18KN10-WP - [] [] / E2B-M18KN16-WP - [] []

E2B 치수 (32)

긴 몸체

코드인출타입(실드)
E2B-M18LS05-WP - [] [] / E2B-M18LS08-WP - [] []

E2B 치수 (34)

코드인출타입(비 실드)
E2B-M18LN10-WP - [] [] / E2B-M18LN16-WP - [] []

E2B 치수 (35)

작은 몸체

커넥터 모델 (실드)
E2B-M18KS05-M1 - [] [] / E2B-M18KS08-M1 - [] []

E2B 치수 (37)

커넥터 모델 (비 실드)
E2B-M18KN10-M1 - [] [] / E2B-M18KN16-M1 - [] []

E2B 치수 (38)

긴 몸체

커넥터 모델 (실드)
E2B-M18LS05-M1 - [] [] / E2B-M18LS08-M1 - [] []

E2B 치수 (40)

커넥터 모델 (비 실드)
E2B-M18LN10-M1 - [] [] / E2B-M18LN16-M1 - [] []

E2B 치수 (41)

장착 홀 가공 치수

E2B 치수 (42)

M30 크기

작은 몸체

코드인출타입(실드)
E2B-M30KS10-WP - [] [] / E2B-M30KS15-WP - [] []

E2B 치수 (45)

코드인출타입(비 실드)
E2B-M30KN20-WP - [] []

E2B 치수 (46)

긴 몸체

코드인출타입(실드)
E2B-M30LS10-WP - [] [] / E2B-M30LS15-WP - [] []

E2B 치수 (48)

코드인출타입(비 실드)
E2B-M30LN20-WP - [] [] / E2B-M30LN30-WP - [] []

E2B 치수 49

작은 몸체

커넥터 모델 (실드)
E2B-M30KS10-M1 - [] [] / E2B-M30KS15-M1 - [] []

E2B 치수 (51)

커넥터 모델 (비 실드)
E2B-M30KN20-M1 - [] []

E2B 치수 (52)

긴 몸체
커넥터 모델 (실드)
E2B-M30LS10-M1 - [] [] / E2B-M30LS15-M1 - [] []

E2B 치수 (54)

커넥터 모델 (비 실드)
E2B-M30LN20-M1 - [] [] / E2B-M30LN30-M1 - [] []

E2B 치수 (55)

장착 홀 가공 치수

E2B 치수 (56)

액세서리 (주문 별도)

센서 I / O 커넥터

M8 커넥터 (3 핀)

PVC 유형

직선
XS3F-M8PVC3S2M (L = 2m)
XS3F-M8PVC3S5M (L = 5m)

E2B 치수 (61)

직각
XS3F-M8PVC3A2M (L = 2m)
XS3F-M8PVC3A5M (L = 5m)

E2B 치수 (62)

PVC 로봇 유형

직선
XS3F-M321-302-R (L = 2m)
XS3F-M321-305-R (L = 5m)

E2B 치수 (64)

직각
XS3F-M322-302-R (L = 2m)
XS3F-M322-305-R (L = 5m)

E2B 치수 (65)

핀 배열

E2B 치수 (66)

M12 커넥터 (4 핀)

PVC 유형

직선
XS2F-M12PVC4S2M (L = 2m)
XS2F-M12PVC4S5M (L = 5m)

E2B 치수 69

직각
XS2F-M12PVC4A2M (L = 2m)
XS2F-M12PVC4A5M (L = 5m)

E2B 치수 (70)

PVC 로봇 유형

직선
XS2F-D421-D80-F (L = 2m)
XS2F-D421-G80-F (L = 5m)

E2B 치수 (72)

직각
XS2F-D422-D80-F (L = 2m)
XS2F-D422-G80-F (L = 5m)

E2B 치수 73

핀 배열

E2B 치수 (74)

sns 링크

Info

회사명. (주)다성에프에이
본사. 경기도 수원시 영통구 신원로 156, 2층 (신동 348번지)
부산사무소. 부산광역시 강서구 유통단지1로 41 부산티플렉스 118동 217호(대저2동 3153-1번지)
사업자 등록번호. 314-86-38689 대표. 이갑봉
전화. 031-203-2798 팩스. 031-203-2791
개인정보 보호책임자. 이갑봉
Copyright © 2017 (주)다성에프에이. All Rights Reserved.
