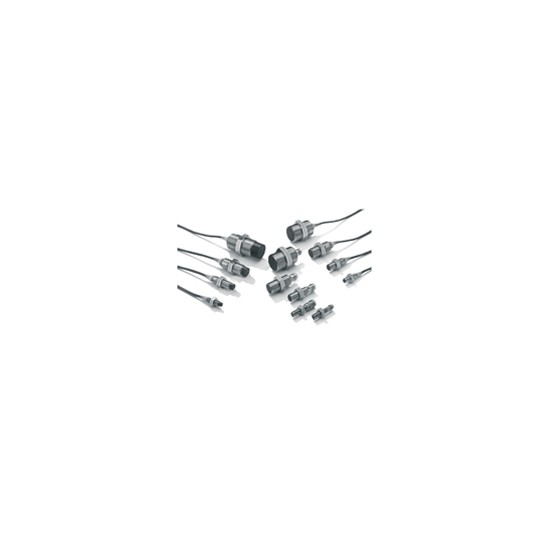

DC 3 선식 모델 | 사이즈 | M8 | (M12) |
|---|
| 유형 | 실드 | 비실드 | 실드 | 비실드 |
|---|
E2A-M08 [] S02-M1-B1 / B2 / C1 / C2
E2A-S08 [] S02 - [] [] - B1 / B2 / C1 / C2 | E2A-M08 [] N04-M1-B1 / B2 / C1 / C2
E2A-S08 [] N04 - [] [] - B1 / B2 / C1 / C2 | E2A-M12 [] S04 - [] [] - B1 / B2 / C1 / C2 | E2A-M12 [] N08 - [] [] - B1 / B2 / C1 / C2 |
|---|
| 검출 거리 | 2mm ± 10 % | 4mm ± 10 % | 4mm ± 10 % | 8mm ± 10 % |
|---|
| 설정 거리 | 0-1.6 mm | 0-3.2 mm | 0-3.2 mm | 0-6.4 mm |
|---|
| 응차 | 검출 거리의 최대 10 % |
|---|
| 목표 | 철 금속 (비자성 금속은 검출 거리가 저하됩니다.) |
|---|
표준 검출 물체
(연강 ST37) | 8 × 8 × 1mm | 12 × 12 × 1mm | 12 × 12 × 1mm | 24 × 24 × 1mm |
|---|
응답 주파수
* 1 | 1,500 Hz에서 | 1,000 Hz에서 | 1,000 Hz에서 | 800 Hz에서 |
|---|
전원 전압
(동작 전압 범위) | DC 12V~24V. 리플 (PP) :최대 10 % . (DC 10V ~ 32V) |
|---|
소비 전류
(DC 3 선) | 최대 10mA |
|---|
| 출력 유형 | -B 모델 : PNP 오픈 콜렉터
-C 모델 : NPN 오픈 콜렉터 |
|---|
제어
출력 | 부하
전류
* 2 | 최대 200mA (최대 DC 32 V) |
|---|
잔류
전압 | 최대 2V (2m의 케이블 길이와 200mA 이하의 부하 전류) |
|---|
| 표시등 | 동작표시등 (황색 LED) |
|---|
동작 모드
(검출 물체 접근 시) | -B1 / -C1 모델 : NO
-B2 / -C2 모델 : NC
자세한 내용은 데이터 시트를 참조하십시오. |
|---|
| 보호 회로 | 전원 회로 역 극성 보호, 보호 회로, 단락 회로 보호 서지 | 출력 역 극성 보호, 전원 회로 역 극성 보호, 보호 회로, 단락 회로 보호 서지 |
|---|
주위
온도 | 동작 시 : -40 ° C ~ 70 ° C, 보존 시 : -40 ° C ~ 85 ° C (단, 결빙 또는 결로하지 않을 것) |
|---|
온도의 영향
* 2 | -25 ° C ~ 70 ° C의 온도 범위에서 23 ° C일 때의 검출 거리가 최대 ± 10 %
-40 ° C ~ 70 ° C 의 온도 범위에서 23 ° C일 때의 검출 거리가 최대 ± 15 % |
|---|
| 주위 습도 | 동작 시 : 35 %~95 %, 보존 시 : 35 % ~ 95 % |
|---|
| 전압 영향 | 1 % 최대 ±. 정격 전압 범위 ± 15 %에서의 감지 거리 |
|---|
| 절연 저항 | 50 MΩ 이상 (DC 500V에서) 충전부와 케이스 사이 |
|---|
| 내전압 | 현재 캐리 부품, 케이스 사이 1 분 동안 50 Hz에서 1,000 VAC |
|---|
| 진동(내구성) | 10-55 Hz 복진폭 1.5mm X, Y, Z 각방향 2 시간 |
|---|
| 충격(내구성) | 500m / s2, , X, Y, Z 각방향 10회 | 1,000m / s , X, Y, Z 각방향 10회 |
|---|
표준 및 명부
* 3 | IEC60529 : IP67, 보호의 정도
EN60947-5-2 : EMC |
|---|
| 연결 방법 | -wp 모델 : 코드 인출 타입 (표준 길이 : 2m)
-M1 모델 : M12 4 핀 커넥터 모델
-M5 모델 : M8 3 핀 커넥터 모델 |
|---|
무게
(포장상태) | 코드
인출 타입 | 약. 65g | 약. 85g |
|---|
M12
커넥터
모델 | M12 커넥터 모델 : 약. 20g
M8 커넥터 모델 : 약. 15g | 약. 35g |
|---|
| 재질 | 케이스 | 도금 스테인레스 스틸 또는 황동 - 니켈 | 황동 니켈 도금 |
|---|
| 검출면 | PBT |
|---|
| 케이블 | PVC |
|---|
조임
너트 | 황동 니켈 도금 |
|---|
*1. 응답 주파수는 평균값입니다.
측정 조건은 표준 검출 물체를 사용하여 검출체의 간격은 표준 검출 물체의 2배로 되고,
설정 거리는 검출 거리의 1/2이 됩니다.
* 2. -40 ° C 및 -25 ° C에서 30 사이의 전원 전압과 주위 온도에서 모든 모델을 사용하는 경우
32 VDC를 100mA 최대의 부하 전류를 사용하십시오.
* 3. 미국과 캐나다의 경우: 사용 클래스를 2 회로만 사용하십시오. | 사이즈 | M18 | M30 |
|---|
| 유형 | 실드 | 비실드 | 실드 | 비실드 | 비실드 |
|---|
| E2A-M18 [] S08 - [] [] - B1 / B2 / C1 / C2 | E2A-M18 [] N16 - [] [] - B1 / B2 / C1 / C2 | E2A-M30 [] S15 - [] [] - B1 / B2 / C1 / C2 | E2A - M30KN20 - [] [] - B1 / B2 / C1 / C2 | E2A - M30LN30 - [] [] - B1 / B2 / C1 / C2 |
|---|
| 검출 거리 | 8mm ± 10 % | 16mm ± 10 % | 15mm ± 10 % | 20mm ± 10 % | 30mm ± 10 % |
|---|
| 설정 거리 | 0-6.4 mm | 0-12.8 MM | 0-12mm | 0-16mm | 0-24mm |
|---|
| 응차 | 검출 거리의 최대 10 % |
|---|
| 검출 가능 물체 | 철 금속 (비자성 금속은 검출 거리가 저하됩니다.) |
|---|
표준 검출 물체
(연강 ST37) | 24 × 24 × 1mm | 48 × 48 × 1mm | 45 × 45 × 1mm | 60 × 60 × 1mm | 90 × 90 × 1mm |
|---|
응답 주파수
* 1 | 500 Hz | 400 Hz | 250 Hz | 100 Hz | 100 Hz |
|---|
전원 전압
(동작 전압 범위) | DC 12V ~ 24V. 최대 10 % 리플 (PP). (DC 10V ~ 32V) |
|---|
소비 전류
(DC 3 선) | 최대 10mA |
|---|
| 출력 유형 | -B 모델 : PNP 오픈 콜렉터
-C 모델 : NPN 오픈 콜렉터 |
|---|
제어
출력 | 부하
전류
* 2 | 최대 200mA. (DC 32V) |
|---|
잔류
전압 | 최대 2V. (2m의 케이블 길이와 200mA 이하의 부하 전류) |
|---|
| 표시등 | 동작표시등 (황색 LED) |
|---|
동작 모드
(검출 물체
접근 시) | -B1 / -C1 모델 : NO
-B2 / -C2 모델 : NC
자세한 내용은 데이터 시트를 참조하십시오. |
|---|
| 보호 회로 | 출력 역 극성 보호, 전원 회로 역 극성 보호, 보호 회로, 단락 회로 보호 서지 |
|---|
| 주위 온도 범위 | 동작 시: -40 ° C ~ 70 ° C, 보존 시: -40 ° C ~ 85 ° C (단, 결빙 또는 결로하지 않을 것) |
|---|
온도의 영향
* 2 | -25 ° C ~ 70 ° C의 온도 범위에서 23 ° C일 때의 검출 거리가 최대 ± 10 %
-40 ° C ~ 70 ° C 의 온도 범위에서 23 ° C일 때의 검출 거리가 최대 ± 15 % |
|---|
| 주위 습도 | 동작 시: 35 %~95%, 보존 시 35% ~ 95 % |
|---|
| 전압 영향 | 24 V ± 15 % 범위 내에서 24V 검출 거리의 ± 1 % |
|---|
| 절연 저항 | 50 MΩ 이상 (DC 500V에서) 충전부와 케이스 사이 |
|---|
| 내전압 | AC 1000V (충전부와 케이스 사이에 1 분 동안 50 / 60 Hz에서) |
|---|
| 진동(내구성) | 10-55 Hz 복진폭 1.5mm X, Y, Z 각방향 2 시간 |
|---|
| 충격(내구성) | 1000m / s2, , X, Y, Z 각방향 10회 |
|---|
표준 및 명부
* 3 | IP67 (IEC60529)
EMC (EN60947-5-2) |
|---|
| 접속 방식 | -wp 모델 : 코드 인출 타입 (표준 길이 : 2m)
-M1 모델 : M12 4핀 커넥터 모델
-M5 모델 : M8 3핀 커넥터 모델 |
|---|
무게
(포장 상태) | 코드
인출 타입 | 약. 160g | 약. 280g | 약. 280g | 약. 370g |
|---|
M12의
커넥터
모델 | 약. 70g | 약. 200g | 약. 200g | 약. 260g |
|---|
| 재질 | 케이스 | 황동 니켈 도금 |
|---|
| 검출면 | PBT |
|---|
| 케이블 | PVC |
|---|
조임
너트 | 황동 니켈 도금 |
|---|
*1. 응답 주파수는 평균값입니다.
측정 조건은 표준 검출 물체를 사용하여 검출체의 간격은 표준 검출 물체의 2배로 되고,
설정 거리는 검출 거리의 1/2이 됩니다.
* 2. -40 ° C 및 -25 ° C에서 30 사이의 전원 전압과 주위 온도에서 모든 모델을 사용하는 경우
32 VDC를 100mA 최대의 부하 전류를 사용하십시오.
* 3. 미국과 캐나다의 경우: 사용 클래스를 2 회로만 사용하십시오. |
