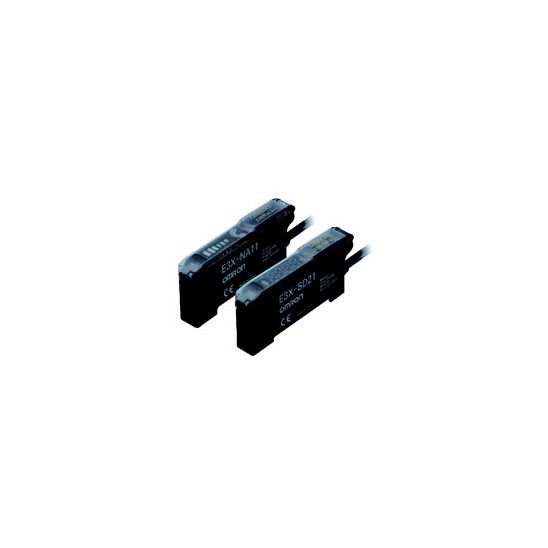

E3X-SD/NA (고성능 타입)

▶ 기가 파워 투광 소자 'GIGA RAY'를 탑재하여 업계 최고 레벨의 파워와 정도를 실현

제조사 OMRON
판매가격 전화문의
배송비결제 주문시 결제

상품의 재고가 부족하여 구매할 수 없습니다.

상품 상세설명



Features

-안정 검출 능력

GIGA RAY 탑재


성능에 중점을 두고 업계최고 레벨 고기능시리즈 동등의 파워와 정도를 실현.
먼지, 기름이 부착하는 악환경과 미소물체에 있어서도 안정검출이 가능합니다.





-초간단조작

퀵튜닝탑재


단지 두 번 클릭하는 것만의 워크있음없음의 튜닝조작으로
자동으로 더 안정한 수광량과 경계값을 설정합니다.
수광량이 포화하는 곤란한 상황에서도 광량조정과 경계값설정이 가능합니다.




1 key - 1 function

설정에 고민하지 않는 1 key - 1 function,
조작이 쉬운 커다란 버튼.
복잡한 버튼이 없어 간단하게 바로 사용할 수 있습니다.

디지털 타입



Lineup

※ ◎ 표시 또는 회색 배경 표기 기종은 표준 재고 기종입니다. 무 표시 (주문 생산 기종)의 납기에 대해서는 거래 대리점에 문의하십시오.

앰프 유니트 (본체)

디지털 표시 및 단축키 설정

분류형상연결 방식기능 ·
성능
형식
NPN 출력PNP 출력
범용 타입
코드 인출 타입 (2m)---E3X-SD21 2ME3X-SD51 2M
배선 절감 커넥터 타입E3X-SD7E3X-SD9


바 & 볼륨 설정

분류형상연결 방식기능 · 성능형식
NPN 출력PNP 출력
범용 타입
코드 인출 타입 (2m)---E3X-NA11 2ME3X-NA41 2M
배선 커넥터 타입E3X-NA6E3X-NA8
고속 타입
코드 인출 타입 (2m)응답 속도:
20μs
E3X-NA11F 2M E3X-NA41F 2M
방수 타입
코드 인출 타입 (2m)보호 구조 : IP66E3X-NA11V 2ME3X-NA41V 2M
커넥터 타입 (M8 커넥터)E3X-NA14VE3X-NA44V



배선 절감 커넥터 (별매)

※ 씰 부속

종류형상코드 길이심선 수형식
친국 커넥터
2m3 선E3X-CN11
자국 커넥터
1 선E3X-CN12



커넥터 타입 발주 시의 부탁 말씀

(기본은 본체와 커넥터부를 별매 발주합니다)
우측에 기재한 조합을 참조하여 발주해 주십시오.

센서 I / O 커넥터 (별매)

크기코드의 사양형상코드의 종류형식
M8표준 코드스트레이트형
2m4 선XS3F-M421-402-A
5mXS3F-M421-405-A
L 형
2mXS3F-M422-402-A
5mXS3F-M422-405-A


액세서리 (별매)

설치 브라켓

형상적용 형식형식수량
E3X-SD □
E3X-NA □
E3X-NA □ F
E39-L1431
E3X-NA □ VE39-L148


엔드 플레이트

형상형식수량
PFP-M1



Specifications

앰프 유니트

유형디지털 표시 및 단축키 설정바 표시 및 볼륨 설정
범용 타입범용 타입고속 검출 타입방수 타입
형식E3X-SD □E3X-NA □E3X-NA □ FE3X-NA □ V
광원 (발광 파장)적색 4 원소 발광 다이오드 (625nm)적색 발광 다이오드
(680nm)
전원 전압DC12 ~ 24V ± 10 % 리플 (pp) 10 % 이하
소비 전력 / 전류960mW 이하
(전원 전압 24V시 소비 전류 40mA 이하)
(전원 전압 12V시 소비 전류 80mA 이하)
960mW 이하
(소비 전류 40mA 이하)
제어 출력오픈 컬렉터 출력형 (NPN 또는 PNP)
부하 전원 전압 26.4V 이하
부하 전류 50mA 이하 (잔류 전압 : 1.5V 이하) *1
입광 시 ON / 차광 시 ON 스위치 변환식
오픈 컬렉터 출력형 (NPN 또는 PNP)
부하 전원 전압 26.4V 이하 부하 전류 50mA 이하
(잔류 전압 : 1V 이하)  *1
입광 시 ON / 차광 시 ON 스위치 변환식
응답 시간동작 · 복귀 : 각 200μs 이하 * 2동작 시 : 20μs 이하
복귀 시 : 30μs 이하
동작 · 복귀 :
각 200μs 이하 * 2
감도 조정Up / Down 단축키 설정,
워크 있음 / 없음 티칭,
자동 티칭
8 회전 엔드리스 · 볼륨 (인디케이터 부착)
보호 회로전원 역접속 보호, 출력 단락 회로 보호,
출력 역접속 보호
전원 역접속 보호, 출력 단락 회로 보호 *3
타이머 기능-OFF 딜레이 타이머:40ms 고정
상호 간섭 방지5 대까지 (광동기식)없음5 대까지 (광동기식)
사용 주위 조도수광면 조도 백열등 : 10,000 lx 이하, 태양광 : 20,000 lx 이하
연결 대수16 대까지 (연결 대수에 의해 주위 온도, 사양이 달라집니다)
주위 온도동작 시 : 1 ~ 3 대 연결 시 -25 ~ +55 ℃, 4 ~ 11 대 연결 시 -25 ~ +50 ℃, 12 ~ 16 대 연결 시 -25 ~ +45 ℃
보존 시 : -30 ~ +70 ℃ (단, 결빙 및 결로 되지 않을 것)
주위 습도동작 시 · 보존시 : 각 35 ~ 85 % RH (단, 결로되지 않을 것)
절연 저항20MΩ 이상 (DC500V 메가에서)
내전압AC1, 000V 50/60Hz 1min * 4
진동 (내구)10 ~ 55Hz 복진폭 1.5mm X, Y, Z 각 방향 2h
충격 (내구)500m / s 2 X, Y, Z 각 방향 3 회
보호 구조IEC 규격 IP50 (보호 커버 장착 시)IEC 규격 IP66
(보호 커버 장착 시)
접속 방식코드 인출 (표준 코드 길이 2m) 또는 커넥터
질량 (포장 상태) * 4코드 인출 타입 : 약 100g, 커넥터 타입 : 약 55g  *5
재질케이스폴리 부틸렌 테레프탈레이트 (PBT)
커버폴리 카보네이트 (PC)폴리에테르 설폰
부속품설명서

*1. E3X-NA는 잔류 전압:1V 이하가 됩니다.
*2. E3X-NA를 8대 이상 연결하는 경우에는 350μs이하가 됩니다.
*3. E3X-NA은 출력 역접속 방지 기능이 없습니다.
*4. 내수ㆍ커넥터 타입은 내전압 AC 500V입니다.
*5. 내수 타입은 +10g이 됩니다.



배선 커넥터

형식E3X-CN11E3X-CN12
정격 전류2.5A
정격 전압50V
접촉 저항20mΩ 이하 (DC20mV 이하, 100mA 이하)
[앰프 유니트 본체와의 접속 및 인접 커넥터와의 접속 시(코드의 도체 저항은 제외)]
삽입제거(내구)50 회 (앰프 유니트 본체와의 접속 및 인접 커넥터와의 접속 시)
재질하우징폴리 부틸렌 테레프탈레이트
콘택트인청동 / 니켈 도금
질량 (포장 상태)약 55g약 25g



Dimensions

(단위 : mm)

지정 없는 치수 공차 : 공차 등급 IT16

앰프 유니트

코드 인출 타입
E3X-SD21
E3X-SD51
E3X-NA11
E3X-NA11F
E3X-NA41
E3X-NA41F

커넥터 타입
E3X-SD7
E3X-SD9
E3X-NA6
E3X-NA8


코드 인출 타입 (내수 타입)

E3X-NA11V
E3X-NA41V




커넥터 타입 (방수 타입)
E3X-NA14V
E3X-NA44V

배선 절감 커넥터

친국 커넥터
E3X-CN11

자국 커넥터
E3X-CN12

액세서리 (별매)

설치 브라켓
E39-L143

엔드 플레이트
PFP-M
