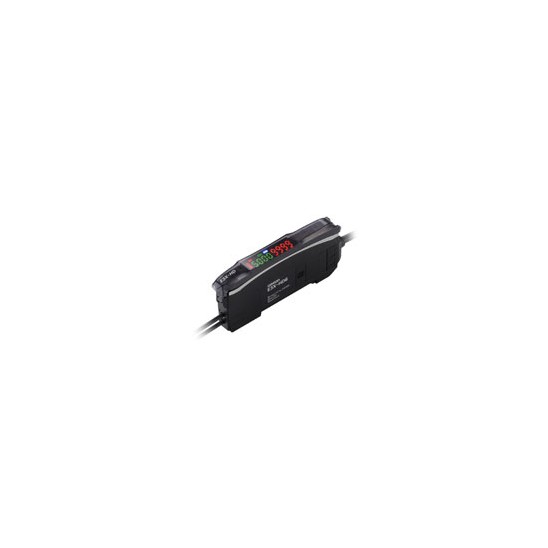

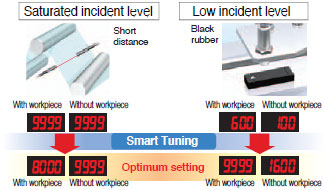

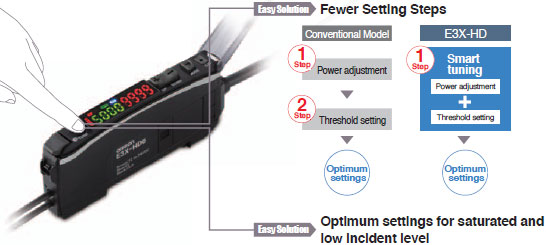

화이버 앰프
| 항목 | 타입 | 표준 | 통신 유니트용 ＊1 | 형식 | E3X-HD11 | E3X-HD41 | E3X-HD6 | E3X-HD8 | E3X-HD0 | 접속 방식 | 코드 인출 타입 | 성배선 커넥터 타입 ＊2 | 통신유니트용

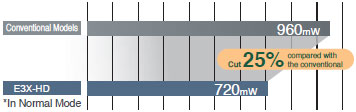

커넥터 타입 | 제어 출력 | NPN출력 | PNP출력 | NPN출력 | PNP출력 | ─ | 광원（광원파 길이） | 빨간 4원소 발광 다이오드（625nm） | 전원전압 | DC12～24V±10% 리플（p-p）10%이하 | 소비전력 | 통상 모드： 720mW이하
（전원전압24V일 때, 소비 전류30mA이하/전원전압12V일 때, 소비전류60mA이하）
성전력ECO ： 530mW이하
（전원전압 24V일 때, 소비전류22mA이하/전원전압12V일 때, 소비전류44mA이하） | 제어출력 | 부하 전원전압 DC26.4V이하, 오픈 콜렉터 출력형
（NPN/PNP출력 형식에 따라 다릅니다.）
부하전류 ： 50mA이하（잔류 전압2V이하）, 오프 상태 전류0.5mA이하 | ─ | 보호회로 | 전원 역접속 보호, 출력 단락 보호, 출력 역접속 보호 | 응답시간 | 최속 모드
（SHS） ＊3 | 동작・복귀 ：
각50μs | 동작・복귀 ：
각 55μs | 동작・복귀 ：
각 50μs | 동작・복귀 ：
각 55μs | 동작・복귀 ：
각50μs | 최속모드（HS） | 동작・복귀 ： 각250μs（ 공장 출하시 설정） | 표준모드

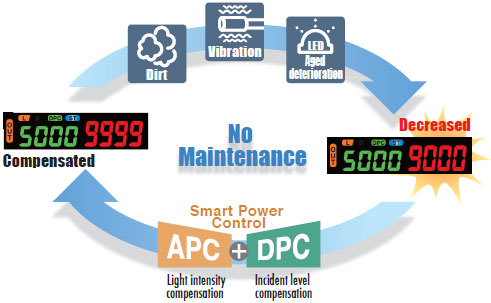

（Stnd） | 동작・복귀 ： 각1ms | 기가파워모드（GIGA） | 동작・복귀 ： 각16ms | 상호간섭대수 | 10대（광통신 동기식） ＊3 | 오토 파워 컨트롤（APC） | 상시유효 | 기타 기능 | 파워 튜닝, 미분 기능, DPC기능오프 딜레이/온 딜레이/원쇼트）, 제로 리셋, 설정 리셋, 에코 모드 | 주위 사용 조도 | 백열 램프： 20,000lx이하, 태양광 ： 30,000lx이하 | 최대 연결 대수 | 16대 | E3X-CRT사용시16대,
E3X-ECT사용시30대 | 주위 온도 범위 | 동작시 ：
1～2대 연결시 −25～＋55℃,
3～10대 연결시 −25～＋50℃,
11～16대 연결시 −25～＋45℃
보존시 ： −30～＋70℃
（단, 결빙, 결로하지 않을 것） | 동작시：1～2대 연결시 −25～＋55℃,
3～10대 연결시−25～＋50℃,
11～16대 연결시 −25～＋45℃,
17～30대 연결시−25～＋40℃
보존시 ： −30～＋70℃
（ 단, 결빙, 결로하지 않을 것 ） | 주위 습도 범위
| 동작시・보존시 ： 각35～85%RH（단 결로하지 않을 것） | 절연저항
| 20MΩ이상（DC500V메가에서） | 내전압
| AC1,000V 50/60Hz 1min | 진동（내구）
| 10～55Hz 복진폭 1.5mm X, Y, Z각 방향 2h | 충격（내구）
| 500m/s2 X, Y, Z각 방향 3회 | 보호구조
| IEC규격 IP50（보호 커버 장착시） | ─ | 질량
（동봉 상태/본체만）
| 약105g/약65g | 약60g/약20g | 약65g/약25g | 재질 | 케이스
| 내열ABS | 커버
| 폴리카보네이트（PC） | 부속품
| 취급설명서 | | | | | | | | | |
|
＊1. EtherCAT대응 통신 유니트 E3X-ECT, CompoNet대응 통신 유니트E3X-CRT에 대응 합니다.
＊2. E3X-CN11（마스터 커넥터3심）, E3X-CN12（슬레이브 커넥터1심）어느 커넥터라도 사용 가능 합니다.
＊3. 검출 기능을 최속 모드（SHS）로 선택한 경우는 통신 기능이 무효가 되어 상호 간섭 방지 기능 및 통신 기능을 사용할 수 없습니다.
E3X-DA-S/MDA로 파워 튜닝을 실시한 센서와 연결한 경우, 상호 간섭 방지 대수는 6대까지 됩니다. |

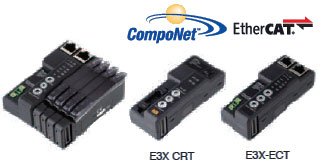

E3X-CRT 항목
| 내용
| 통신방식 | CompoNet통신 | 접속 가능한 센서 | 화이버센서 E3X-HD0/E3X-MDA0/E3X-DA0-S
앰프 분리 레이저 센서 E3C-LDA0
앰프 분리 근접 센서 E2C-EDA0 | 통신 전원 전압 | DC14～26.4V（본체 전원도 통신 전원에서 공급） | 소비전력/소비전류 | 2.4W이하（센서 공급 전력은 포함하지 않음）
100mA이하 DC24V일 때（센서 공급 전력은 포함하지 않음） | 기능 | I/O통신 기능, 메시지 통신 기능, 센서 이상 출력 기능 | 표시등 | MS표시등（녹/적）, NS표시등（녹/적）, SS（Sensor Status）표시등（녹/적） | 내진동 | 10～150Hz 복진폭0.7mm또는50m/s2
X, Y, Z각 방향 1.5h | 내충격 | 150m/s2
X, Y, Z각방향 3回 | 내전압
| AC500V 50/60Hz 1min | 절연저항 | 20MΩ이상 | 사용주위온도 | 0～55℃（ 단, 결빙, 결로하지 않을 것 ）
＊화이버 앰프 접속 대수에 따라 제한이 있습니다. | 사용주위습도 | 25～85%RH（단 결로하지 않을 것） | 보존온도 | −30～＋70℃（ 단, 결빙, 결로하지 않을 것 ） | 보존습도 | 25～85%RH（단 결로하지 않을 것） | 설치 방식
| DIN35mm레일 설치 | 질량（동봉상태/본체만） | 약220g/ 약95g | 부속품 | 커넥터 커버, DIN레일 측면 고정 도구 |
|
주． E3X-CRT에는 I/O모드１과 I/O모드2의 2가지 동작 모드가 있습니다. 모드에 따라 변화하는 항목은 다음에서 설명합니다. |
| I/O구분 | 점유 점수 | 접속가능 센서 대수 | I/O모드1 | 입력 유니트 | 입력 : 32점 | 15대 | I/O모드2 | 입출력 유니트 | 입력 : 64점
출력 : 64점 | 16대 |
|
＊ 화이버 앰프의 접속 대수에 따른 온도 제한 1～2대 : 0～55℃, 3～10대 : 0～50℃, 10～16대 : 0～45℃ |
E3X-ECT 항목 | 内容 | 통신방식 | EtherCAT통신 | 접속 가능한 센서 | 화이버 센서 E3X-HD0/E3X-MDA0/E3X-DA0-S
앰프 분리 레이저 센서E3C-LDA0 앰프 분리 근접 센서 E2C-EDA0 | 통신 전원 전압 | DC20.4～26.4V | 소비전력/소비전류 | 2.4W이하（센서 공급 전력은 포함하지 않음）
100mA이하 DC24V일 때（ 센서 공급 전력은 포함하지 않음 ） | 기능 | DC（동기）모드, Free Run모드
PDO통신 기능 ＊1, SDO통신 기능, 센서 이상 출력 기능 | 표시등 | L/A IN표시등（황）, L/A OUT표시등（황）, PWR표시등（녹）
RUN표시등（녹）, ERROR표시등（적）, SS（Sensor Status）표시등（녹/적） | 내진동 | 10～150Hz 복진폭 0.7mm또는50m/s2
X, Y, Z각방향 1.5h | 내충격 | 150m/s2
X, Y, Z각방향 3회 | 내전압
| AC500V 50/60Hz 1min | 절연저항 | 20MΩ이상 | 사용주위온도 | 0～55℃（ 단, 결빙, 결로하지 않을 것 ）
＊2 화이버 앰프 접속 대수에 따라 제한이 있습니다. | 사용주위습도 | 25～85%RH（단, 결로하지 않을 것） | 보존온도 | −30～＋70℃（ 단, 결빙, 결로하지 않을 것 ） | 보존습도 | 25～85%RH（단 결로하지 않을 것） | 설치 방식
| DIN35mm레일 부착 | 질량（동봉상태/본체만） | 약220g/약95g | 부속품 | 전원 커넥터, 커넥터 커버, DIN레일 측면 고정 도구 |
|
＊1. PDO（Process Data Object）에 할당되는 데이터량
할당 가능한 최대 데이터량에는 제한이 있으며, 그 최대값은36byte가 됩니다.
＊2. 화이버 앰프의 접속 대수에 의한 온도 제한
1～2대 : 0～55℃, 3～10대 : 0～50℃, 10～16대 : 0～45℃, 17대～30대 : 0～40℃ |
|
