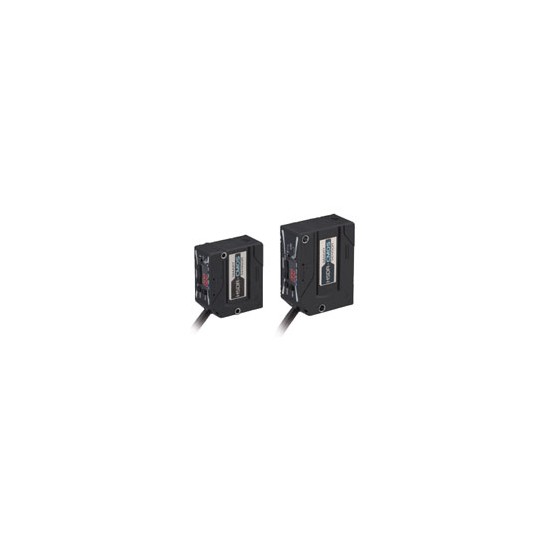

앰프 내장 CMOS 레이저 센서

앰프 내장 CMOS 레이저 센서 요약정보 및 구매

ZX0

▶ 0.1㎜ 단차를 절대 안정 검출

※ ZX0-LD50A61 2M, ZX0-XC10R, ZX0-XC20R 을 제외한 모델은
     ZX1로 대체하여 사용하여 주시기 바랍니다.

제조사 OMRON
판매가격 전화문의
배송비결제 주문시 결제

상품 상세설명



Features


「어떤 워크라도 검출하고 싶을 경우」


색·소재·표면 상태를 불문하고 안정 검출할 수 있는 CMOS 이미지 센서

CMOS 이미지 센서와 레이저 파워의 무단계 조정 알고리즘에 의해 흑고무와 같은 반사율의 낮은 소재나 SUS와 같은 광택이 있는 소재 등, 모든 워크를 안정하게 검출합니다.





「미소 단차나 미소 워크를 판별하고 싶을 경우」

미소 단차나 미소 워크를 안정 검출할 수 있는 고분해가능&세빔

CMOS 이미지 센서 채용에 의해 고분해가능을 실현, 미소한 단차도 검출할 수 있습니다.
또 레이저 빔의 스포트지름이 지극히 작고, 미소 워크를 확실히 검출할 수 있습니다.



「설치 제약을 없애고 싶을 경우」
설치 장소의 제약을 받지 않는 거리 변화와 앰프 내장형


장거리 검출로부터 단거리 검출까지 4 타입의 거리 설정으로 고객의 설계를 폭넓게 커버합니다.
게다가 앰프 내장으로 소형 본체를 실현. 앰프 유니트 설치를 불필요하게 되기 위해 설치 공정수, 설치 공간을 절약합니다.
또 IP67 본체와 로봇 케이블 사용으로 설치 환경의 제약도 삭감합니다.







「설정을 간단하게 하고 싶을 경우」

버튼 1개로 간단하게 설정

애플리케이션을 선택하지 않고 버튼 1개로 최적 설정이 완료하는 스마트 튜닝을 실현.
한층 더 본체 배면의 표시 디스플레이보다 설정 상태·검출값을 확인하면서 누구라도 간단하게 설정할 수 있습니다.





Lineup

본체



형상

접속 방식

코드

길이

검출 거리

형식

NPN출력

PNP출력

코드

인출

타입

2m

ZX0-LD50A61 2M

ZX0-LD50A81 2M

5m

ZX0-LD50A61 5M

ZX0-LD50A81 5M

커넥터

중계

타입

0.5m

ZX0-LD50A66 0.5M

ZX0-LD50A86 0.5M

코드

인출

타입

2m

ZX0-LD100A61 2M

ZX0-LD100A81 2M

5m

ZX0-LD100A61 5M

ZX0-LD100A81 5M

커넥터

중계

타입

0.5m

ZX0-LD100A66 0.5M

ZX0-LD100A86 0.5M

코드

인출

타입

2m

ZX0-LD300A61 2M

ZX0-LD300A81 2M

5m

ZX0-LD300A61 5M

ZX0-LD300A81 5M

커넥터

중계

타입

0.5m

ZX0-LD300A66 0.5M

ZX0-LD300A86 0.5M

코드

인출

타입

2m

ZX0-LD600A61 2M

ZX0-LD600A81 2M

5m

ZX0-LD600A61 5M

ZX0-LD600A81 5M

커넥터

중계

타입

0.5m

ZX0-LD600A66 0.5M

ZX0-LD600A86 0.5M



액세사리(별매)



연장 코드(커넥터 중계 타입용)

코드길이

형식

10m

ZX0-XC10R

20m

ZX0-XC20R





설치구

동봉되어 있지 않으므로 필요에 따라서 주문해 주십시오.

적용 센서

형상

형식

내용

ZX0-LD50□
ZX0-LD100□



E39-L180

설치구: 1

너트 플레이트 : 1

+나사(M3×30) : 2

ZX0-LD300□
ZX0-LD600□

E39-L181

설치구 : 1

너트 플레이트 : 1

+나사(M4×35) : 2



Specifications

정격/성능

항목

형식

NPN출력

ZX0-LD50A61
ZX0-LD50A66

ZX0-LD100A61
ZX0-LD100A66

ZX0-LD300A61
ZX0-LD300A66

ZX0-LD600A61
ZX0-LD600A66

PNP출력

ZX0-LD50A81
ZX0-LD50A86

ZX0-LD100A81
ZX0-LD100A86

ZX0-LD300A81
ZX0-LD300A86

ZX0-LD600A81
ZX0-LD600A86

검출 거리

50±10mm

100±35mm

300±150mm

600±400mm

표준 검출 단차
1

주위 온도 10~40

0.2mm

0.7mm

3.0mm

15mm

주위 온도 -10~+55

0.5mm

1.0mm

6.0mm

25mm

광원(발광 파장)

가시광 반도체 레이저
(660nm,1mW
이하,JIS 클래스2
IEC/EN Class2FDA Class2

스폿 지름(대표 예)

 (검출 거리 중심으로 규정) *3

Φ 0.17mm

Φ 0.33mm

Φ 0.52mm

Φ 0.56mm

전원 전압

DC10~30V (리플(p-p) 10%포함)

소비 전류

250mA이하 (전원 전압 DC10V일 때)

제어 출력

부하 전원 전압 DC30V이하부하 전류 100mA이하
잔류 전압 부하 전류 10mA이하: 1V이하
 부하 전류 10~100mA: 2V이하)

모니터 출력

전류 출력: 4~20mA 최대 부하 저항 300Ω

표시등

디지털 표시(적색), 출력 표시등(OUT1, OUT2)(주황색),

제로 리셋 표시등(주황색), 메뉴 표시등(주황색),

레이저 점등 표시등(녹색), 스마트 튜닝 표시등(청색)

응답 시간

판정 출력

최고 속도(SHS) 모드: 1.5ms, 고속(HS) 모드: 10ms, 표준(STND) 모드: 50ms

레이저 OFF 입력

200ms이하

제로 리셋 입력

200ms이하

사용 주위 조도

수광면 조도 백열 램프: 7,500lx이하

수광면 조도 백열 램프: 5,000lx이하

주위 온도 범위

동작 시: -10 ~ +55보존 시: -15 ~ +70 (결빙 및 결로 되지 않을 것)

주위 습도 범위

동작 시·보존 시 35 ~ 85%RH (결로 되지 않을 것)

내전압

AC1,000V 50/60Hz 1min

진동(내구)

10 ~ 55Hz 복진폭 1.5mm X, Y, Z각 방향 2h

충격(내구)

500m/s2 X,Y,Z각 방향 3

보호 구조 *4

IEC규격 IP67

접속 방식

코드 인출 타입(표준 코드 길이 2m),커넥터 중계 타입(표준 코드 길이 0.5m)

질량

(동봉 상태/

본체만)

코드 인출 타입(2m)

240g/180g

270g/210g

코드 인출 타입(5m)

450g/330g

480g/360g

커넥터 중계 타입(0.5m)

170g/110g

200g/140g

재질

케이스·커버polybutylene terephthalate광학창유리케이블: PVC

부속품

취급 설명서레이저 경고 라벨(영문)

*1 당사 표준 검출물(백 세라믹)을 검출 거리 중심으로 측정.

*2 FDA 규격의 Laser Notice No.50의 규정에 따라, EN60825-1의 기준에서, Class 2로 분류됩니다. CDRH에 제출 예정입니다.

*3 스폿 지름검출 거리 중심에 둘 수 있는 중심광 강도의 1/e2 ( 13.5%)로 정의하고 있습니다.

   정의역 외에도 누전광이 있어워크 주위의 광반사율이 워크에 비해 높은 상황에서는 영향을 받는 경우가 있습니다.

   또스폿 지름보다 작은 워크를 검출하는 경우는올바른 계측값을 얻을 수 없는 경우가 있습니다.

*4 커넥터 중계 타입의 커넥터부도연장 코드와 접속하면 IP67입니다.



Dimensions

본체

코드 인출 타입
ZX0-LD50A□1
ZX0-LD100A□1
커넥터 중계 타입
ZX0-LD50A□6
ZX0-LD100A□6



ZX1-LD50A[]1_Dim

 ZX0-LD50□: L = 50, A = 21°
    ZX0-LD100□: L = 100, A = 11.5°



코드 인출 타입
ZX0-LD300A□1
ZX0-LD600A□1

커넥터 중계 타입
ZX0-LD300A□6
ZX0-LD600A□6


ZX1-LD300A[]1_Dim

* ZX0-LD300□: L = 300, A = 6.6°
   ZX0-LD600□: L = 600, A = 3.4°

 표시·조작부

Display, Indicators, and Controls_Fig

커넥터 중계 타입의 커넥터부

Pre-wired connector_Dim


액세서리 (단품)

연장 코드
ZX0-XC10R (10m)
ZX0-XC20R (20m)

ZX0-XC10R_Dim

* 케이블 길이(L)는 다음과 같습니다.
   ZX0-XC10R: 10m, ZX0-XC20R: 20m


설치 금속구(ZX0-LD50□/ZX0-LD100□용)
E39-L180

E39-L180_Dim

재질: Stainless steel (SUS304)
두께: 2.0mm
액세서리: Two phillips screws (M3 × 30, P = 0.5, Stainless steel) and one nut plate

설치 금속구(ZX0-LD300□/ZX0-LD600□ 용)
E39-L181

E39-L181_Dim


설치 방법 (ZX0-LD50□/ZX0-LD100□)
설치 금속구(E39-L180) 사용하는 경우

Using E39-L180 Mounting Bracket_Dim

설치 방법(ZX0-LD300□/ZX0-LD600□)
설치 금속구 E39-L181 사용하는 경우

Using E39-L181 Mounting Bracket_Dim
