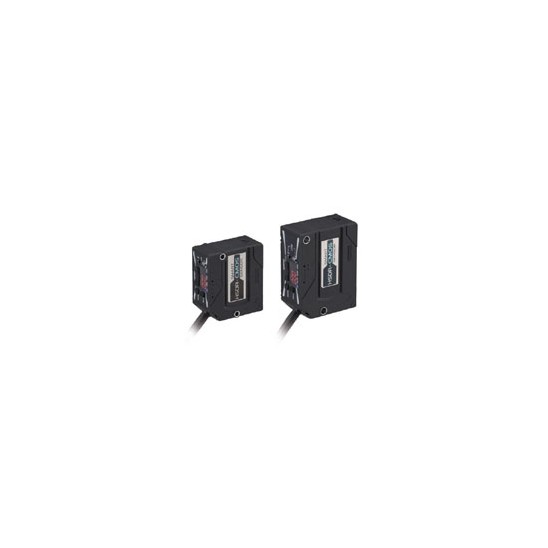

항목 | 형식 | NPN 출력 | ZX1-LD50A61
ZX1-LD50A66 | ZX1-LD100A61
ZX1-LD100A66 | ZX1-LD300A61
ZX1-LD300A66 | ZX1-LD600A61
ZX1-LD600A66 | PNP 출력 | ZX1-LD50A81
ZX1-LD50A86 | ZX1-LD100A81
ZX1-LD100A86 | ZX1-LD300A81
ZX1-LD300A86 | ZX1-LD600A81
ZX1-LD600A86 | 검출 거리 (감지 거리 중심 ± 검출 거리 범위) | 50 ± 10mm | 100 ± 35mm | 300 ± 150mm | 600 ± 400mm | 광원 (발광 파장) | 가시광 반도체 레이저
(660nm, 1mW 이하, JIS 클래스 2 · IEC / EN Class2 · FDA Class2 * 1) | 스폿 지름 (참고치)
(검출 거리 중심으로 규정) * 2 | φ0.17mm | φ0.33mm | φ0.52mm | φ0.56mm | 전원 전압 | DC10 ~ 30V (리플 (pp) 10 % 포함) | 소비 전력 | 2,500 mW 이하 (24V시 105mA 이하 12V시 210mA 이하) | 소비 전류 | 250mA 이하 (전원 전압 DC10V시) | 제어 출력 | 부하 전원 전압 : DC30V 이하, 부하 전류 : 100mA 이하
(잔류 전압 부하 전류 10mA 이하 : 1V 이하, 부하 전류 10 ~ 100mA : 2V 이하) | 모니터 출력 | 전류 출력 : 4 ~ 20mA 최대 부하 저항 300Ω | 기능 | 스마트 튜닝 / 유지 기능 / 배경 제거 기능 / 오프 딜레이 타이머 /
온 딜레이 타이머 / 원샷 타이머 / 온 오프 딜레이 타이머 /
제로 리셋 / 지역 출력 / 에코 기능 / 히스테리시스 폭 설정 / 설정 초기화 | 표시등 | 디지털 표시 (적색) 출력 표시 등 (OUT1, OUT2) (감황색),
제로 리셋 표시 등 (감황색) 메뉴 표시 등 (감황색),
레이저 조명 표시 등 (녹색), 스마트 튜닝 표시 등 (청색) | 응답 시간 | 판정 출력 | 빠른 (SHS) 모드 : 1ms
고속 (HS) 모드 : 10ms 표준 (STND) 모드 : 100ms | 레이저 OFF 입력 | 200ms 이하 | 제로 리셋 입력 | 200ms 이하 | 온도 특성 * 3 | 0.03 % FS / ℃ | 0.04 % FS / ℃ | 선형성 * 4 | ± 0.15 % FS | ± 0.25 % FS | ± 0.25 % FS
(200 ~ 600mm),
± 0.5 % FS (전체 범위) | 분해능 * 5 | 2μm | 7μm | 30μm | 80μm | 사용 주위 조도 | 수광면 조도 백열 램프: 7,500 lx 이하 | 수광면 조도 백열 램프: 5,000 lx 이하 | 주위 온도 범위 | 작동 시 : -10 ~ +55 ℃, 보존 시 : -15 ~ +70 ℃ (단, 결빙, 결로되지 않을 것) | 주위 습도 범위 | 동작 시, 보존 시 : 각 35 ~ 85 % RH (단, 결로되지 않을 것) | 내전압 | AC1, 000V 50/60Hz 1min | 진동 (내구) | 10 ~ 55Hz 복진폭 1.5mm X, Y, Z 각 방향 2h | 충격 (내구) | 500m / s 2 X, Y, Z 각 방향 3 회 | 보호 구조 * 6 | IEC 규격 IP67 | 연결 방식 * 7 | 코드 인출 타입 (표준 코드 길이 2m/5m) 커넥터 중계 타입 (표준 코드 길이 0.5m) | 질량
(동봉 상태 /
본체만) | 코드 인출 타입 (2m) | 약 240g / 약 180g | 약 270g / 약 210g | 코드 인출 타입 (5m) | 약 450g / 약 330g | 약 480g / 약 360g | 커넥터 중계 타입 (0.5m) | 약 170g / 약 110g | 약 200g / 약 140g | 재질 | 케이스 및 커버 : 폴리 부틸렌 테레 프탈레이트, 광학창 : 유리, 케이블 : PVC,
장착 구멍부 : SUS303 | 부속품 | 취급 설명서, 레이저 경고 라벨 (영문) |
참고 1. 반사율이 높은 물체의 경우, 측정범위 밖에서 오검출하는 경우가 있습니다.
2. 레이저 규격 클래스1 제품의 정격 / 성능에 대해서는 → 하기의 정보를 참조
* 1. FDA 규격의 Laser Notice No.50 규정에 따라 IEC60825-1 기준에서, Class2로 분류되어 CDRH에 제출예정.
* 2. 스폿지름 : 검출거리 중심에 둘 수 있는 중심광 강도의 1/e2 (13.5 %)로 정의하고 있습니다.
정의역 외에도 누전광이 있어, 워크 주위의 광반사율이 워크에 비해 높은 상황에서는 영향을 받는 경우가 있습니다.
또한 스폿지름보다 작은워크를 검출하는 경우 올바른 측정값을 얻을 수 없는 경우가 있습니다.
* 3. 온도특성 : 센서와 당사 표준대상물의 사이를 알루미늄치구로 고정한 경우의 값 입니다. (감지거리 중심에서 측정)
* 4. 선형성 : 25 ℃환경에서 당사표준대상물 (백색세라믹) 측정시의 변위출력의 이상직선에 대한 오차를 보여줍니다.
대상물에 따라 선형성과 측정값이 달라질 수 있습니다.
* 5. 해상도 : 표준 (STND) 모드로 설정하고 당사표준대상물 (백색세라믹)에서 스마트튜닝을 실시한 상태로 정의하고 있습니다.
작업 정지 상태의 반복정밀도를 나타내는 것으로, 거리정밀도를 나타내는 것은 아닙니다.
강한 전자기장내에서 분해능의 성능이 만족스럽지 않은 경우가 있습니다.
* 6. 커넥터 중계 타입의 커넥터부분도 연장코드에 연결하시면 IP67입니다.
* 7. 커넥터 중계 타입은 연장코드 10M 또는 20M와 세트로 사용하십시오.
클래스 1 ( ZX1-LD □ L) 정격 / 성능 클래스 2 과의 차이는 다음과 같습니다. 형식 | ZX1-LD50A61L / ZX1-LD50A81L
ZX1-LD100A61L / ZX1-LD100A81L | ZX1-LD300A61L / ZX1-LD300A81L
ZX1-LD600A61L / ZX1-LD600A81L | FDA Class | Class1 0.24mW 다음 | JIS 규격 클래스 | 클래스 1 0.24mW 다음 | IEC / EN Class | Class1 0.24mW 다음 | 사용 주위 조도 | 수광면 조도 백열 램프 : 5,000 lx 이하 | 수광면 조도 백열 램프 : 2,500 lx 이하 | 연결 방식 | 코드 인출 타입 (2m) | 부속품 | 취급 설명서, 설명 라벨 (영문자), FDA 인증 레이블 |
|
