투명체 감지 광전 센서

투명체 감지 광전 센서 요약정보 및 구매

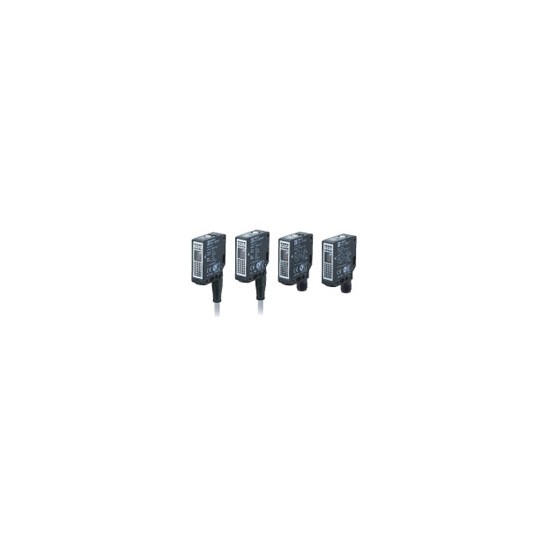

E3S-DB

▶ 다양한 투명체에 탁월한 감지 성능

제조사 OMRON
판매가격 전화문의
배송비결제 주문시 결제

상품 상세설명



Features

다양한 투명체 워크를 안정 검출. 설정 용이성과 사용 편의성도 향상

투명 병, PET 병, 필름, 트레이 등 식품 포장 업계의 다양한 투명체 워크에 대해 높은 검출 능력에서 안정 검출.
장비 가동률 향상 및 시운전 · 보수 공수의 삭감에 기여합니다.

장비 가동률 향상
높은 검출 능력 초크 정지 방지, 택타임 단축

투명 병 감지 가동률을 향상

그 이유는 ... [신기술]

W 슬릿 광학 설계

수축 포장 뜨는 감지 가동률을 향상

그 이유는 ...

"P-opaquing"기능

복굴절을 이용하여 오므론 독자적인 특수 편광 필터 편광 성분을 차단하는 기능

투명 병 탐지 택트 타임을 단축

그 이유는 ...

최소 φ2.5mm의 미세 빔

E3S-DB 특징 11

틈새 5mm 응답 시간 0.5ms의 E3S-DB에서 검출 가능한 이송 속도는 최대 4m / s입니다.
(E3S-DB □□ 2 (T) 타입 사용, 검출 거리 200mm시)

공수 삭감
쉽게 설정 및 조작에서 시운전 · 보수 공수 삭감

감도 임계 값 조정 시간이 대폭 삭감

가시화로 순서 변경이나 설치 시의 공수 삭감

보이는 투광 명소

반사판에 투광 명소가 보이지 높이 차이 워크를 검출하기위한 광축 높이 조절이 간단하며, 공수를 줄일 수 있습니다.

어디서든 보기 쉽게 표시등

크고 읽기 쉬운 입광 표시등 · 안정 표시등을 통해 설치시 어디에서나 동작 확인이 용이합니다.

E3S-DB 특징 16

높은 가용성
안심 내 세척과 편리성을 제공

방수 · 내 세정제 구조로 안심

IP69K의 뛰어난 방수

고온 · 고압의 가혹한 환경에도 견딜 수 있습니다.

E3S-DB 특징 20

[보호 구조 사양 IP69K과】 IP69K은 독일 표준 DIN 40050 PART9에 규정 된 고온 · 고압 물에 대한 보호 규정입니다.



Ecolab 사가 인증의 세제 내성

유럽​​ Ecolab 사로부터 제 3 자 인증을 획득 세척 환경에서도 사용할 수 있습니다.

E3S-DB 특징 21

자동차 커넥터 코드 라 쿠라 쿠 배선

커넥터 코드 부분이 회전하여 가로, 세로 어느 방향에서도 깔끔한 배선이 가능합니다.

E3S-DB 특징 22

본체에 인쇄 현장에 설명서 필요 없이

스마트 티치 설정 절차 및 배선 정보를 본체에 인쇄하고 있기 때문에 현장 대응시 설명서가 필요하지 않습니다.

PC 모니터 도구에서 검출 상황을 시각화 (출시 예정)

센서의 상태를 모니터에서 쉽게 확인할 수 있습니다.



  • 테스트시 : 새 작업이나 반사판 사용시의 검출 안정성 확인에
  • 설정시 : 최적의 임계 값 확인에
  • 유지 보수시 : 센서의 검출 현황 데이터 확인에



E3S-DB 특징 24



Lineup

※ ◎ 표시 또는 회색 배경 표기의 기종은 표준 재고 기종입니다. 무 표시 (주문 생산 기종)의 납기에 대해서는 거래 대리점에 문의하십시오.

본체



검출
방식
형상감도
조정
연결 방식검출
거리
(빨간불)
* 2
형식
NPN 출력PNP 출력
회귀
반사형
(MSR
기능
포함)
* 1
3455_lu_1_​​1
스마트
티칭
유형
Pre-wired (2m)3.5m
(E39-R8
사용
시)
E3S-DBN11 2ME3S-DBP11 2M
커넥터
(M12)
E3S-DBN21E3S-DBP21
M12 스마트
클릭 커넥터
중계 타입 (0.3m)
 E3S-DBN31 0.3M E3S-DBP31 0.3M
Pre-wired(2m)미세 빔
0.5m
(E39-R21
사용
시)
E3S-DBN12 2ME3S-DBP12 2M
커넥터
(M12)
E3S-DBN22E3S-DBP22
M12 스마트
클릭 커넥터
중계 타입 (0.3m)
 E3S-DBN32 0.3M E3S-DBP32 0.3M
11 회전
볼륨
유형
Pre-wired (2m)3.5m
(E39-R8
사용
시)
E3S-DBN11T 2ME3S-DBP11T 2M
커넥터
(M12)
E3S-DBN21TE3S-DBP21T
M12 스마트
클릭 커넥터
중계 타입 (0.3m)
 E3S-DBN31T 0.3M E3S-DBP31T 0.3M
Pre-wired (2m)미세 빔
0.5m
(E39-R21
사용
시)
E3S-DBN12T 2ME3S-DBP12T 2M
커넥터
(M12)
E3S-DBN22TE3S-DBP22T
M12 스마트
클릭 커넥터
중계 타입 (0.3m)
 E3S-DBN32T 0.3M E3S-DBP32T 0.3M



* 1. 반사판는 포함되어 있지 않습니다. 용도에 따라 별도의 반사판을 구입하십시오.
* 2 센서와 반사경 근거리 불감는 없습니다.

액세서리 (별매)

센서 I / O 커넥터 (한쪽 커넥터) (커넥터 타입 커넥터 중계 타입 필수)

센서에 포함되어 있지 않으므로 반드시 주문하십시오.



크기코드의 사양형상코드 길이형식
M12 (4 극)
* 1
난연성
로봇 케이블
스트레이트형 * 2
3455_lu_2_1
2mXS2F-D421-D80-F
5mXS2F-D421-G80-F
스트레이트형 * 2
3455_lu_2_2
2mXS5F-D421-D80-F
5mXS5F-D421-G80-F



* 1. 자세한 내용은 icon_01"XS2"카탈로그 , icon_01"XS5"카탈로그 를 참조하십시오.
* 2 커넥터 캔 합친 후 회전하지 않습니다.

반사판 (회귀 반사 형용 필수)

센서에 포함되어 있지 않으므로 반드시 주문하십시오.



형상검출 거리 *
(참고치)
형식수량적용 센서 형식비고
3455_lu_3_13.5mE39-R1S1E3S-DB □□ 1 (T)표준 타입
2mE39-R1K방담 유형
3455_lu_3_23mE39-RP1특수 편광 타입 (병,투명 필름
감지 성능 강화)
3455_lu_3_30.5m (정격)E39-R21E3S-DB □□ 2 (T)미세 빔 타입
3455_lu_3_43.5m (정격) E39-R8E3S-DB □□ 1 (T)표준 타입
3455_lu_3_51.5mE39-RS10E3S-DB □□ 1 (T)시트 타입
0.5mE3S-DB □□ 2 (T)
3455_lu_3_62.5mE39-RS11E3S-DB □□ 1 (T)
0.5mE3S-DB □□ 2 (T)



주 1. 정격 이외의 반사판을 사용하는 경우는 설정시 안정 표시등이 켜져 있는지 확인하고 사용하십시오. 주 2. 자세한 내용은 카탈로그의 "특성 데이터"를 참조 * 센서와 반사경 근거리 불감는 없습니다.
icon_01


설치 금속

센서에 포함되어 있지 않으므로 필요에 따라 주문하세요.



종류형상형식수량
하단 장착형3455_lu_4_1E39-L1921
측면 장착형3455_lu_4_2E39-L193





Specifications



검출 방식회귀반사형 (MSR 기능 포함)
형식NPN 출력E3S-DBN □ 1E3S-DBN □ 1TE3S-DBN □ 2E3S-DBN □ 2T
PNP 출력E3S-DBP □ 1E3S-DBP □ 1TE3S-DBP □ 2E3S-DBP □ 2T
검출 거리0 ~ 3.5m (E39-R8 사용시)0 ~ 0.5m (E39-R21 사용시)
투광 스폿 직경 (참고치) * 1φ6mm (검출 거리 250mm시)φ2.5mm (검출 거리 200mm시)
광원 (발광 파장)적색 발광 다이오드 (624nm)
전원 전압DC10 ~ 30V 리플 (pp) 10 % 포함
소비 전력720mW 이하 (전원 전압 24V시 소비 전류 30mA 이하)
제어 출력부하 전원 전압 DC30V 이하, 부하 전류 100mA 이하 (잔류 전압 2V 이하)
오픈 콜렉터 출력 (NPN / PNP 출력 형식에 따라 다릅니다.)
표시등입광 표시등 (주황색) 안정 표시등 (녹색)
보호 회로전원 역접속 보호, 출력 단락 회로 보호, 출력 역접속 보호, 상호 간섭 방지 기능
응답 시간동작 · 복귀 : 각 0.5ms 이하
감도 조정스마트 티칭11 회전 볼륨스마트 티칭11 회전 볼륨
스마트 티칭 설정
잠금 기능
있음있음
자동 보정 기능 (AC 3 )있음 (초기 설정 OFF)있음 (초기 설정 OFF)
사용 주위 조도수광면 조도 백열 램프 : 3,000lx 이하, 태양 광 : 10,000lx 다음
주위 온도 범위동작시 : -25 ~ +60 ℃, 보존시 : -40 ~ + 70 ℃ (단, 결빙, 결로하지 않을 것)
주위 습도 범위동작시 : 35 ~ 85 % RH, 보존시 : 35 ~ 95 % RH (단, 결로하지 않을 것)
절연 저항20MΩ 이상 (DC500V 메가에서)
내전압AC1,000V 50 / 60Hz 1min
진동 (내구)10 ~ 55Hz ​​복 진폭 1.5mm X, Y, Z 각 방향 2h
충격 (내구성)500m / s 2 X, Y, Z 각 방향 3 회
보호 구조 * 2IEC 규격 IP67, DIN40050-9 규격 IP69K
연결 방식코드 인출 타입 (표준 코드 길이 2m)
커넥터 타입 (M12,4 핀)
커넥터 중계 타입 (표준 코드 길이 0.3m / M12,4 핀)
질량
(포장 상태
상태 / 본체
만)
코드 인출약 80g / 약 60g
커넥터 유형약 60g / 약 40g
커넥터 중계 타입약 180g / 약 160g
재질케이스폴리부틸렌테레프탈레이트 (PBT) / ABS
렌즈 부메타크릴 수지 (PMMA)
표시부메타크릴 수지 (PMMA)
감도 볼륨,
동작 전환 스위치
폴리에스테르 엘라스토머
코드염화 비닐 (PVC)
부속품설명서



E3S-DB 정격 / 성능 2



Dimensions

(단위 : mm)
지정되지 않은 치수 공차 : 공차 등급 IT16

본체

E3S-DB Dimensions 3

M12 커넥터 타입
E3S-DBN2 □ (T)
E3S-DBP2 □ (T)

액세서리 (별매)

반사판

E39-R1S / E39-R1K *

E3S-DB 외형 치수 7

재질 : <반 사면> 아크릴
    <뒷면> ABS
* E39-R1K 만 반사 표면에 코팅

특수 편광 반사판

E39-RP1

E3S-DB 외형 치수 9

재질 : <반 사면> 아크릴
    <뒷면> ABS

반사판

E39-R21

E3S-DB 외형 치수 11

재질 : <반 사면> 메타 크릴 수지 (PMMA)
    <뒷면> 폴리 부틸 렌 테레 프탈레이트 (PBT)

E39-R8

E3S-DB 외형 치수 12

재질 : <반 사면> 아크릴
    <뒷면> ABS

E39-RS10

E3S-DB 외형 치수 13

재질 : <반 사면> 메타 크릴 수지 (PMMA)

E39-RS11

E3S-DB 외형 치수 14

재질 : <반 사면> 메타 크릴 수지 (PMMA)

설치 금속

E39-L192

E39-L193
