광전 센서

광전 센서 요약정보 및 구매

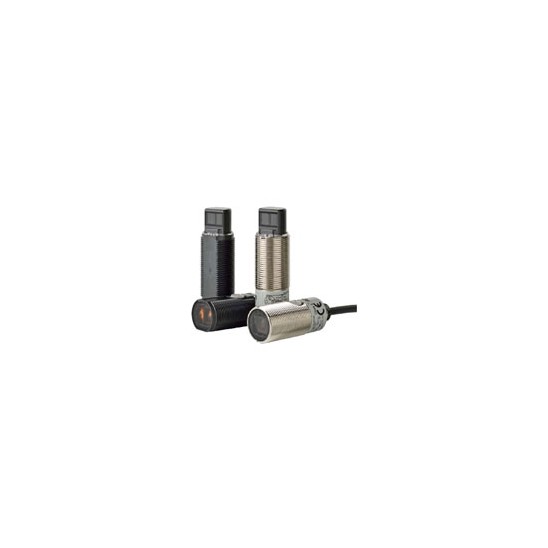

E3FA, E3RA, E3FB, E3RB

▶ 감지 성능의 새로운 세대

제조사 OMRON
판매가격 전화문의
배송비결제 주문시 결제

상품의 재고가 부족하여 구매할 수 없습니다.

상품 상세설명



Features

심플함

오므론의 소형 광전 센서 E3FA 시리즈는 간단하고 빠른 탑재를 할 수 있을 뿐만 아니라, 직관적으로 쉽게 설정을 할 수 있습니다. 크고 강력한 조정자는 더 긴 거리에서, 분명하고 쉽게 정렬할 수 있는 밝은 고출력 적색 LED를 시용합니다.
또한 설치 시 센서를 훨씬 쉽게 설피할 수 있습니다.
센서의 LED 상태 표시등은 긴 거리와 다양한 각도에서 볼 수 있습니다.

E3FA는 E3RA는 E3FB는 E3RB 3 특징

컴팩트 한 크기와 모양으로
거의 모든 곳에서 설치할 수 있습니다.

E3FA는 E3RA는 E3FB는 E3RB 4 특징

쉽게 정렬 볼 수 LED 조명

E3FA는 E3RA는 E3FB는 E3RB 5 특징

쉽게 작동 상태 확인을 위한 밝은 LED 표시기

E3FA는 E3RA는 E3FB는 E3RB 6 특징

원활한 설치를 위한 세척 설치 옵션을 선택합니다.

전체를 위한 하나의 시리즈

일반적인 식품 및 음료, 섬유, 세라믹 벽돌 생산에서 물류에 이르기까지 어플리케이션에 맞게 산업 공장에 설치  가능합니다.언제나 어떠한 어플리케이션에서도 맞는 E3FA가 마련되어 있습니다.
높은 신뢰성의 광범위한 광전 센서 시리즈는 향상된 성능을 통해 투과형, 회귀 반사형, 동축 회귀 반사형으로 어플리케이션의 투명한 물체 감지 유형 배경 억제에 사용할 수 있습니다.
모든 상품은 플라스틱 및 금속 하우징에서 사용할 수 있습니다.

어플리케이션 사례

E3FA는 E3RA는 E3FB는 E3RB 9 특징

반짝이는 거울 필름에 투명필름을 검출하기에 적합한 제한 반사 타입

E3FA는 E3RA는 E3FB는 E3RB 10 특징

복굴절 (복굴절) 특성을 가진 객체를 검출하는 오므론의 독자적인 기술을 활용하여 투명한 물체를 감지하는 타입

E3FA는 E3RA는 E3FB는 E3RB 11 특징

다양한 색상과 다른 개체의 안정적 검출을위한 배경을 억제하는 타입

논스톱 검출

특별히 멈춤이 없는 시스템을 위해 설계된 견고한 E3FA 시리즈는 고압 세척도 견딜 수 있는 견고함을 제공합니다. 또한 높은 신뢰성의 방수 하우징을 제공합니다. 이 시리즈는 시장 기준을 초과하는 EMC 보호 및 빛 내성을 가지고 있습니다. 또한, 심지어 진동이나 먼지가 있는 환경에서 높은 검출 안정성에 기여 LED 고출력의 이점도 있습니다.

E3FA는 E3RA는 E3FB는 E3RB 13 특징

고출력 LED는 먼지와 어긋남을 보상합니다.

E3FA는 E3RA는 E3FB는 E3RB 14 특징

높은 주변 광 내성에 대한 펄스 동기화.

E3FA는 E3RA는 E3FB는 E3RB 15 특징

높은 전자기 노이즈 내성에 대한 집중 차폐.

E3FA는 E3RA는 E3FB는 E3RB 16 특징

높은 수준의 물 보호를 위한 긴밀한 하우징.



Lineup

E3FA, E3RA, E3FB, E3RB 라인업 (1)

센서 (E3FA 플라스틱 하우징)



센서 형식감지
거리
연결
방법
형식
NPN 출력PNP 출력
투과형 * 1.
3130_lu_1_​​1
20m
(적색)
코드 인출E3FA-TN11 2M 설정
투광기 E3FA-TN11-L 2M
수광기 E3FA-TN11-D 2M
E3FA-TP11 2M 설정
투광기 E3FA-TP11-L 2M
수광기 E3FA-TP11-D 2M
M12 커넥터E3FA-TN21 설정
투광기 E3FA-TN21-L
수광기 E3FA-TN21-D
E3FA-TP21 설정
투광기 E3FA-TP21-L
수광기 E3FA-TP21-D
15m
(적외선)
코드 인출E3FA-TN12 2M 설정
투광기 E3FA-TN12-L 2M
수광기 E3FA-TN12-D 2M
E3FA-TP12 2M 설정
투광기 E3FA-TP12-L 2M
수광기 E3FA-TP12-D 2M
M12 커넥터E3FA-TN22 설정
투광기 E3FA-TN22-L
수광기 E3FA-TN22-D
E3FA-TP22 설정
투광기 E3FA-TP22-L
수광기 E3FA-TP22-D
회귀 반사
MSR기능 * 2.
3130_lu_1_​​2
0.1-4 m
E39-의 R1S
(적색)
코드 인출E3FA - RN11 2ME3FA-RP11 2M
M12 커넥터E3FA - RN21E3FA-RP21
동축 회귀 반사형
MSR기능 * 2.
3130_lu_1_​​3
0-500mm
E39-의 R1
(적색)
코드 인출E3FA - RN12 2ME3FA-RP12 2M
M12 커넥터E3FA - RN22E3FA-RP22
확산 반사
3130_lu_1_​​4
100mm
(적색)
코드 인출E3FA-DN11 2ME3FA-DP11 2M
M12 커넥터E3FA-DN21E3FA-DP21
300mm
(적색)
코드 인출E3FA-DN12 2ME3FA-DP12 2M
M12 커넥터E3FA-DN22E3FA-DP22
1m
(적색)
코드 인출E3FA-DN13 2ME3FA-DP13 2M
M12 커넥터E3FA-DN23E3FA-DP23
100mm
(적외선)
코드 인출E3FA-DN14 2ME3FA-DP14 2M
M12 커넥터E3FA-DN24E3FA-DP24
300mm
(적외선)
코드 인출E3FA-DN15 2ME3FA-DP15 2M
M12 커넥터E3FA-DN25E3FA-DP25
1m
(적외선)
코드 인출E3FA-DN16 2ME3FA-DP16 2M
M12 커넥터E3FA-DN26E3FA-DP26
BGS
(배경
억제)
3130_lu_1_​​5
100mm
(적색)
코드 인출E3FA-LN11 2ME3FA-LP11 2M
M12 커넥터E3FA-LN21E3FA-LP21
200mm
(적색)
코드 인출E3FA-LN12 2ME3FA-LP12 2M
M12 커넥터E3FA-LN22E3FA-LP22
한정 거리
반사
3130_lu_1_​​6
10-50mm
(적색)
코드 인출E3FA-VN11 2ME3FA-VP11 2M
M12 커넥터E3FA-VN21E3FA-VP21
투명 감지
P-opaquing의와
기능 * 2.
3130_lu_1_​​7
100-500mm
E39-RP1
(적색)
코드 인출E3FA-BN11 2ME3FA-BP11 2M
M12 커넥터E3FA-BN21E3FA-BP21
투명 감지
P-opaquing의와
기능 * 2.
3130_lu_1_​​8
0.1-2 m
E39-RP1
(적색)
코드 인출E3FA-BN12 2ME3FA-BP12 2M
M12 커넥터E3FA-BN22E3FA-BP22



E3FA, E3RA, E3FB, E3RB 라인업 3

센서 (E3RA 플라스틱 하우징)

적색



센서 형식감지
거리
연결
방법
형식
NPN 출력PNP 출력
투과형 * 1.
3130_lu_6_1
15m코드 인출E3RA-TN11 2M 설정
투광기 E3RA-TN11-L 2M
수광기 E3RA-TN11-D 2M
E3RA-TP11 2M 설정
투광기 E3RA-TP11-L 2M
수광기 E3RA-TP11-D 2M
M12 커넥터E3RA-TN21 설정
투광기 E3RA-TN21-L
수광기 E3RA-TN21-D
E3RA-TP21 설정
투광기 E3RA-TP21-L
수광기 E3RA-TP21-D
회귀 반사
MSR기능 * 2.
3130_lu_6_2
0.1-3 m
E39-R1S
코드 인출E3RA - RN11 2ME3RA-RP11 2M
M12 커넥터E3RA - RN21E3RA-RP21
확산 반사
3130_lu_6_3
100mm코드 인출E3RA-DN11 2ME3RA-DP11 2M
M12 커넥터E3RA-DN21E3RA-DP21
300mm코드 인출E3RA-DN12 2ME3RA-DP12 2M
M12 커넥터E3RA-DN22E3RA-DP22
700mm코드 인출E3RA-DN13 2ME3RA-DP13 2M
M12 커넥터E3RA-DN23E3RA-DP23



*1. 세트 상품은 투수광기를 포함합니다.
* 2. 반사경은 별도 판매입니다. 응용 프로그램에 가장 적합한 반사경 모델을 선택합니다.

E3FA, E3RA, E3FB, E3RB 라인업 (7)

센서 (E3FB / E3RB 금속 하우징)

적색



센서 형식감지
거리
(붉은 빛)
연결
방법
형식
NPN 출력PNP 출력
투과형 * 1.
3130_lu_1_​​1
20m코드 인출E3FB-TN11 2M 설정
투광기E3FB-TN11-L 2M
수광기 E3FB-TN11-D 2M을
E3FB-TP11 2M 설정
투광기 E3FB-TP11-L 2M
수광기 E3FB-TP11-D 2M을
M12 커넥터E3FB-TN21 설정
투광기 E3FB-TN21-L
수광기 E3FB-TN21-D를
E3FB-TP21 설정
투광기 E3FB-TP21-L
수광기 E3FB-TP21-D를
역 반사
MSR의와
기능 * 2.
3130_lu_1_​​2
0.1-4 m
E39-의 R1과
코드 인출E3FB - RN11 2ME3FB-RP11 2M
M12 커넥터E3FB - RN21E3FB-RP21
동축 Retro-
반사
MSR의와
기능 * 2.
3130_lu_1_​​3
0-500mm
E39-의 R1과
코드 인출E3FB - RN12 2ME3FB-RP12 2M
M12 커넥터E3FB - RN22E3FB-RP22
확산 반사
3130_lu_1_​​4
100mm코드 인출E3FB-DN11 2ME3FB-DP11 2M
M12 커넥터E3FB-DN21E3FB-DP21
300mm코드 인출E3FB-DN12 2ME3FB-DP12 2M
M12 커넥터E3FB-DN22E3FB-DP22
1m코드 인출E3FB-DN13 2ME3FB-DP13 2M
M12 커넥터E3FB-DN23E3FB-DP23
BGS
(배경
억제)
3130_lu_1_​​5
100mm코드 인출E3FB-LN11 2ME3FB-LP11 2M
M12 커넥터E3FB-LN21E3FB-LP21
200mm코드 인출E3FB-LN12 2ME3FB-LP12 2M
M12 커넥터E3FB-LN22E3FB-LP22
한정 거리
반사
3130_lu_1_​​6
10~50mm코드 인출E3FB-VN11 2ME3FB-VP11 2M
M12 커넥터E3FB-VN21E3FB-VP21
투명 감지
P-opaquing의와
기능 * 2.
3130_lu_1_​​7
100-500mm
E39-RP1와
코드 인출E3FB-BN11 2ME3FB-BP11 2M
M12 커넥터E3FB-BN21E3FB-BP21
투명 감지
P-opaquing의와
기능 * 2.
3130_lu_1_​​8
0.1-2 m
E39-RP1와
코드 인출E3FB-BN12 2ME3FB-BP12 2M
M12 커넥터E3FB-BN22E3FB-BP22
투과형 * 1.
3130_lu_1_​​9
15m코드 인출E3RB-TN11 2M 설정
터 E3RB-TN11-L 2M
수신기 E3RB-TN11-D 2M을
E3RB-TP11 2M 설정
터 E3RB-TP11-L 2M
수신기 E3RB-TP11-D 2M을
M12 커넥터E3RB-TN21 설정
터 E3RB-TN21-L
수신기 E3RB-TN21-D를
E3RB-TP21 설정
터 E3RB-TP21-L
수신기 E3RB-TP21-D를
역 반사
MSR의와
기능 * 2.
3130_lu_1_​​10
0.1-3 m
E39-의 R1과
코드 인출E3RB - RN11 2ME3RB-RP11 2M
M12 커넥터E3RB - RN21E3RB-RP21
확산 반사
3130_lu_1_​​11
100mm코드 인출E3RB-DN11 2ME3RB-DP11 2M
M12 커넥터E3RB-DN21E3RB-DP21
300mm코드 인출E3RB-DN12 2ME3RB-DP12 2M
M12 커넥터E3RB-DN22E3RB-DP22
700mm코드 인출E3RB-DN13 2ME3RB-DP13 2M
M12 커넥터E3RB-DN23E3RB-DP23
*1. 세트 상품은 투수광기를 포함합니다.
* 2. 반사경은 별도 판매입니다. 응용 프로그램에 가장 적합한 반사경 모델을 선택합니다.



반사경

거울 반사형 센서에 필요한 반사경 : 반사판은 센서와 함께 제공되지 않습니다. 별도로 반사경을 주문해야합니다.

형식감지 거리외관상품명수량비고
E3FA-R [] 1
E3FB-R [] 1
4m 0.1
3130_lu_3_1
E39-R11E3FA-R [], E3RA-R [],
E3FB-R [], E3RB-R [] 용
E3FA-R [] 2
E3FB-R [] 2
0-500mm
E3FA-B [] 1
E3FB-B [] 1
100-500mm
3130_lu_3_2
E39-RP11E3FA-B [], E3FB-B [] 용
E3FA-B [] 2
E3FB-B [] 2
2m 0.1



장착 브라켓

장착 브래킷은 센서에 동봉되어 있지 않습니다. 필요한 경우 별도로 장착 브래킷을 주문해야 합니다.

센서외관형식 (재질)수량비고
모든 타입
3130_lu_4_1
E39-L183 (SUS304)1마운팅 브래킷
E3FA- []
E3RA- []
3130_lu_4_2
E39-L182 (POM)1플러쉬 마운팅 브래킷



센서 I / O 커넥터



감지기크기케이블외관케이블 유형형식
M12 커넥터 유형M12표준직진
3130_lu_5_1
2m4 선XS2F-M12PVC4S2M
5mXS2F-M12PVC4S5M
각도
3130_lu_5_2
2mXS2F-M12PVC4A2M
5mXS2F-M12PVC4A5M



Specifications

투과형 (E3FA / E3FB)



감지 방법투과형회귀 반사형
MSR 기능
동축 회귀 반사형
MSR 기능
모델NPN의
출력
코드 인출E3F [] - TN11 2ME3FA-TN12 2ME3F [] - RN11 2ME3F [] - RN12 2M
M12
커넥터
E3F [] - TN21E3FA-TN22E3F [] - RN21E3F [] - RN22
PNP의
출력
코드 인출E3F [] - TP11 2ME3FA-TP12 2ME3F [] - RP11 2ME3F [] - RP12 2M
M12
커넥터
E3F [] - TP21E3FA-TP22E3F [] - RP21E3F [] - RP22
감지 거리20m15m0.1-4 M
(E39-의 R1과)
0-500mm
(E39-의 R1과)
스폿 직경
(기준
값)
-
표준 검출 물체φ7mm 이상 불투명체φ75mm 이상의 불투명체
응차-
방향 각도2 ° 이상
광원 (파장)적색 LED (624 ㎚)적외선 LED
(850 ㎚)
적색 LED (624 ㎚)
전원 전압DC10 ~ 30V ± 10 % 리플 (pp) 10 % 포함
소비 전류40mA 이하
(투광기 25mA 이하,
수 광기 15mA 이하)
25mA 이하
제어 출력부하 전원 전압 DC30V 이하, 부하 전류 100mA 이하 (잔류 전압 3V 이하)
오픈 콜렉터 출력 (NPN (마이너스 커먼) / PNP (+ Common) 출력 포맷에 따라
있습니다.)
운전 모드입광 시 ON / 차광 시 ON 코드 연결 전환식
지시자동작 표시등 (주황색)
안정 표시등 (녹색)
전원 표시등 (녹색)  [단 투광기는 전원 표시등 (녹색) 만]
보호 회로전원 역접속 보호, 출력 단락 회로 보호, 출력 역접속 보호
응답 시간동작 · 복귀 : 각 0.5ms 이하
감도 조정단 회전 볼륨
주변 조명
(수신 측)
백열 램프 :. ​​3,000 LX 최대 / 햇빛 : 10,000 룩스 최대.
주변 온도 범위동작시 : -25 ~ 55 ° C / 저장 : -40 ~ 70 ° C까지 (결빙 또는 결로)
주위 습도 범위운영 : 35-85% / 저장 : 35-95% (결로)
절연 저항20 MΩ 분. 500 VDC에서
내전압AC1,000V 50 / 60Hz 1min 충전부와 케이스 사이
내진동10 ~ 55Hz ​​복 진폭 1.5mm X, Y, Z 각 방향 2h
충격 (내구성)500m / s 2 X, Y, Z 각 방향 3 회
보호 등급IEC 규격 IP67, DIN40050-9 규격 IP69K *
무게
(포장
상태 /
본체만)
코드 인출
(2M)
E3FA : 약. 110g / 약. 50g,
투수광기 각각
E3FB : 약. 175g / 약. 65g,
투수광기 각각
E3FA : 약. 60g / 약. 50g,
E3FB : 약. 95g / 약. 65g
커넥터E3FA : 약. 30g / 약. 10g,
투수광기 각각
E3FB : 약. 85g / 약. 20g,
투수광기 각각
E3FA : 약. 20g / 약. 10g,
E3FB : 약. 50g / 약. 20g
자료케이스E3FA : ABS, E3FB : 니켈 황동
렌즈부 표시부메타 크릴 수지 (PMMA)
조정감도 볼륨자폴리 아세탈 (POM)
너트E3FA : POM, E3FB : 니켈 황동
부속품취급설명서
M18 너트 (4 개)
취급설명서
M18 너트 (2 개)





검출 방식투과형회귀 반사형
(MSR 기능 포함)
동축 회귀 반사형
(MSR 기능 포함)
형식NPN
출력
코드 인출E3FA-TN11 2ME3FA-RN11 2ME3FA-RN12 2M
M12 커넥터E3FA-TN21E3FA-RN21E3FA-RN22
PNP
출력
코드 인출E3FA-TP11 2ME3FA-RP11 2ME3FA-RP12 2M
M12 커넥터E3FA-TP21E3FA-RP21E3FA-RP22
검출 거리20m0.1 ~ 4m
(E39-R1S 사용시)
0 ~ 500mm
(E39-R1S 사용시)
투광 스폿 직경 (참고치)
표준 검출 물체φ7mm 이상 불투명체φ75mm 이상의 불투명체
응차
지향각2 ° 이상
광원 (발광 파장)적색 발광 다이오드 (624nm)
전원 전압DC10 ~ 30V ± 10 % 리플 (pp) 10 % 포함
소비 전류40mA 이하
(투광기 25mA 이하,
수 광기 15mA 이하)
25mA 이하
제어 출력부하 전원 전압 DC30V 이하, 부하 전류 100mA 이하 (잔류 전압 3V 이하)
오픈 콜렉터 출력 (NPN (마이너스 커먼) / PNP (+ Common) 출력 포맷에 따라
있습니다.)
동작 모드입광 시 ON / 차광 시 ON 코드 연결 전환식
표시 등동작 표시등 (주황색) 안정 표시등 (녹색) [단 투광기는 전원 표시등 (녹색) 만]
보호 회로전원 역접속 보호, 출력 단락 회로 보호, 출력 역접속 보호
응답 시간동작 · 복귀 : 각 0.5ms 이하
감도 조정단 회전 볼륨
사용 주위 조도수광면 조도 백열 램프 : 3,000lx 이하, 태양 광 : 10,000lx 다음
주위 온도 범위동작시 : -25 ~ + 55 ℃, 보존시 : -40 ~ + 70 ℃ (단, 결빙, 결로하지 않을 것)
주위 습도 범위동작시 : 35 ~ 85 % RH, 보존시 : 35 ~ 95 % RH (단, 결로하지 않을 것)
절연 저항20MΩ 이상 (DC500V 메가에서)
내전압AC1,000V 50 / 60Hz 1min 충전부와 케이스 사이
진동 (내구)10 ~ 55Hz ​​복 진폭 1.5mm X, Y, Z 각 방향 2h
충격 (내구성)500m / s 2 X, Y, Z 각 방향 3 회
보호 구조IEC 규격 IP67, DIN40050-9 규격 IP69K *
질량 (포장
상태 / 본체
만)
코드 인출
(2m)
약 110g / 투광기,
수 광기 각각 약 50g
약 60g / 약 50g
커넥터 유형약 30g / 투광기,
수 광기 각각 약 10g
약 20g / 약 10g
재질케이스ABS
렌즈 부, 표시부메타 크릴 수지 (PMMA)
감도 볼륨폴리 아세탈 (POM)
너트폴리 아세탈 (POM)
부속품취급 설명서,
M18 너트 (4 개)
취급 설명서, M18 너트 (2 개)





검출 방식확산 반사형
형식NPN
출력
코드 인출E3FA-DN11 2ME3FA-DN12 2ME3FA-DN13 2M
M12 커넥터E3FA-DN21E3FA-DN22E3FA-DN23
PNP
출력
코드 인출E3FA-DP11 2ME3FA-DP12 2ME3FA-DP13 2M
M12 커넥터E3FA-DP21E3FA-DP22E3FA-DP23
검출 거리100mm
(흰색 도화지 300 × 300mm)
300mm
(흰색 도화지 300 × 300mm)
1m
(흰색 도화지 300 × 300mm)
투광 스폿 직경 (참고치)40 × 45mm
(검출 거리 100mm시)
40 × 50mm
(검출 거리 300mm시)
120 × 150mm
(감지 거리 1m시)
표준 검출 물체
응차20 % 이하
지향각
광원 (발광 파장)적색 발광 다이오드 (624nm)
전원 전압DC10 ~ 30V ± 10 % 리플 (pp) 10 % 포함
소비 전류25mA 이하
제어 출력부하 전원 전압 DC30V 이하, 부하 전류 100mA 이하 (잔류 전압 3V 이하)
오픈 콜렉터 출력 (NPN (마이너스 커먼) / PNP (+ Common) 출력 포맷에 따라
있습니다.)
동작 모드입 광시 ON / 차광시 ON 코드 연결 전환 식
표시등동작 표시등 (주황색) 안정 표시등 (녹색) [단 투광기는 전원 표시등 (녹색) 만]
보호 회로전원 역 접속 보호, 출력 단락 회로 보호, 출력 역 접속 보호
응답 시간동작 · 복귀 : 각 0.5ms 이하
감도 조정단 회전 볼륨
사용 주위 조도수광면 조도 백열 램프 : 3,000lx 이하, 태양 광 : 10,000lx 다음
주위 온도 범위동작시 : -25 ~ + 55 ℃, 보존시 : -40 ~ + 70 ℃ (단, 결빙, 결로하지 않을 것)
주위 습도 범위동작시 : 35 ~ 85 % RH, 보존시 : 35 ~ 95 % RH (단, 결로하지 않을 것)
절연 저항20MΩ 이상 (DC500V 메가에서)
내전압AC1,000V 50 / 60Hz 1min 충전부와 케이스 사이
진동 (내구)10 ~ 55Hz ​​복 진폭 1.5mm X, Y, Z 각 방향 2h
충격 (내구성)500m / s 2 X, Y, Z 각 방향 3 회
보호 구조IEC 규격 IP67, DIN40050-9 규격 IP69K *
질량 (포장
상태 / 본체
만)
코드 인출
(2m)
약 60g / 약 50g
커넥터 유형약 20g / 약 10g
재질케이스ABS
렌즈 부, 표시부메타 크릴 수지 (PMMA)
감도 볼륨폴리 아세탈 (POM)
너트폴리 아세탈 (POM)
부속품취급 설명서, M18 너트 (2 개)



E3FA 정격 / 성능 3

* 보호 구조 사양 IP69K 대해
IP69K은 독일 표준 DIN 40050 PART9에 규정 된 고온 · 고압 물에 대한 보호 규정입니다.
80 ℃의 물을 지정된 형상의 노즐에서 80 ~ 100BAR의 수압으로 공시체에 방류합니다. 수량은 14 ~ 16 리터 / 분입니다.
공시체와 노즐의 간격은 10 ~ 15cm, 방수의 방향은 수평 방향으로 0,30 번, 60 번, 90 번이며, 각 방위마다 30 초씩 공시체를 수평면에서 회전시키면서 실시합니다 .





검출 방식투과형회귀 반사형
(MSR 기능 포함)
동축 회귀 반사형
(MSR 기능 포함)
형식NPN
출력
코드 인출E3FA-TN11 2ME3FA-RN11 2ME3FA-RN12 2M
M12 커넥터E3FA-TN21E3FA-RN21E3FA-RN22
PNP
출력
코드 인출E3FA-TP11 2ME3FA-RP11 2ME3FA-RP12 2M
M12 커넥터E3FA-TP21E3FA-RP21E3FA-RP22
검출 거리20m0.1 ~ 4m
(E39-R1S 사용시)
0 ~ 500mm
(E39-R1S 사용시)
투광 스폿 직경 (참고치)
표준 검출 물체φ7mm 이상 불투명체φ75mm 이상의 불투명체
응차
지향각2 ° 이상
광원 (발광 파장)적색 발광 다이오드 (624nm)
전원 전압DC10 ~ 30V ± 10 % 리플 (pp) 10 % 포함
소비 전류40mA 이하
(투광기 25mA 이하,
수 광기 15mA 이하)
25mA 이하
제어 출력부하 전원 전압 DC30V 이하, 부하 전류 100mA 이하 (잔류 전압 3V 이하)
오픈 콜렉터 출력 (NPN (마이너스 커먼) / PNP (+ Common) 출력 포맷에 따라
있습니다.)
동작 모드입광 시 ON / 차광 시 ON 코드 연결 전환식
표시 등동작 표시등 (주황색) 안정 표시등 (녹색) [단 투광기는 전원 표시등 (녹색) 만]
보호 회로전원 역접속 보호, 출력 단락 회로 보호, 출력 역접속 보호
응답 시간동작 · 복귀 : 각 0.5ms 이하
감도 조정단 회전 볼륨
사용 주위 조도수광면 조도 백열 램프 : 3,000lx 이하, 태양 광 : 10,000lx 다음
주위 온도 범위동작시 : -25 ~ + 55 ℃, 보존시 : -40 ~ + 70 ℃ (단, 결빙, 결로하지 않을 것)
주위 습도 범위동작시 : 35 ~ 85 % RH, 보존시 : 35 ~ 95 % RH (단, 결로하지 않을 것)
절연 저항20MΩ 이상 (DC500V 메가에서)
내전압AC1,000V 50 / 60Hz 1min 충전부와 케이스 사이
진동 (내구)10 ~ 55Hz ​​복 진폭 1.5mm X, Y, Z 각 방향 2h
충격 (내구성)500m / s 2 X, Y, Z 각 방향 3 회
보호 구조IEC 규격 IP67, DIN40050-9 규격 IP69K *
질량 (포장
상태 / 본체
만)
코드 인출
(2m)
약 110g / 투광기,
수 광기 각각 약 50g
약 60g / 약 50g
커넥터 유형약 30g / 투광기,
수 광기 각각 약 10g
약 20g / 약 10g
재질케이스ABS
렌즈 부, 표시부메타 크릴 수지 (PMMA)
감도 볼륨폴리 아세탈 (POM)
너트폴리 아세탈 (POM)
부속품취급 설명서,
M18 너트 (4 개)
취급 설명서, M18 너트 (2 개)





검출 방식확산 반사형
형식NPN
출력
코드 인출E3FA-DN11 2ME3FA-DN12 2ME3FA-DN13 2M
M12 커넥터E3FA-DN21E3FA-DN22E3FA-DN23
PNP
출력
코드 인출E3FA-DP11 2ME3FA-DP12 2ME3FA-DP13 2M
M12 커넥터E3FA-DP21E3FA-DP22E3FA-DP23
검출 거리100mm
(흰색 도화지 300 × 300mm)
300mm
(흰색 도화지 300 × 300mm)
1m
(흰색 도화지 300 × 300mm)
투광 스폿 직경 (참고치)40 × 45mm
(검출 거리 100mm시)
40 × 50mm
(검출 거리 300mm시)
120 × 150mm
(감지 거리 1m시)
표준 검출 물체
응차20 % 이하
지향각
광원 (발광 파장)적색 발광 다이오드 (624nm)
전원 전압DC10 ~ 30V ± 10 % 리플 (pp) 10 % 포함
소비 전류25mA 이하
제어 출력부하 전원 전압 DC30V 이하, 부하 전류 100mA 이하 (잔류 전압 3V 이하)
오픈 콜렉터 출력 (NPN (마이너스 커먼) / PNP (+ Common) 출력 포맷에 따라
있습니다.)
동작 모드입 광시 ON / 차광시 ON 코드 연결 전환 식
표시등동작 표시등 (주황색) 안정 표시등 (녹색) [단 투광기는 전원 표시등 (녹색) 만]
보호 회로전원 역 접속 보호, 출력 단락 회로 보호, 출력 역 접속 보호
응답 시간동작 · 복귀 : 각 0.5ms 이하
감도 조정단 회전 볼륨
사용 주위 조도수광면 조도 백열 램프 : 3,000lx 이하, 태양 광 : 10,000lx 다음
주위 온도 범위동작시 : -25 ~ + 55 ℃, 보존시 : -40 ~ + 70 ℃ (단, 결빙, 결로하지 않을 것)
주위 습도 범위동작시 : 35 ~ 85 % RH, 보존시 : 35 ~ 95 % RH (단, 결로하지 않을 것)
절연 저항20MΩ 이상 (DC500V 메가에서)
내전압AC1,000V 50 / 60Hz 1min 충전부와 케이스 사이
진동 (내구)10 ~ 55Hz ​​복 진폭 1.5mm X, Y, Z 각 방향 2h
충격 (내구성)500m / s 2 X, Y, Z 각 방향 3 회
보호 구조IEC 규격 IP67, DIN40050-9 규격 IP69K *
질량 (포장
상태 / 본체
만)
코드 인출
(2m)
약 60g / 약 50g
커넥터 유형약 20g / 약 10g
재질케이스ABS
렌즈 부, 표시부메타 크릴 수지 (PMMA)
감도 볼륨폴리 아세탈 (POM)
너트폴리 아세탈 (POM)
부속품취급 설명서, M18 너트 (2 개)



E3FA 정격 / 성능 3

* 보호 구조 사양 IP69K 대해
IP69K은 독일 표준 DIN 40050 PART9에 규정 된 고온 · 고압 물에 대한 보호 규정입니다.
80 ℃의 물을 지정된 형상의 노즐에서 80 ~ 100BAR의 수압으로 공시체에 방류합니다. 수량은 14 ~ 16 리터 / 분입니다.
공시체와 노즐의 간격은 10 ~ 15cm, 방수의 방향은 수평 방향으로 0,30 번, 60 번, 90 번이며, 각 방위마다 30 초씩 공시체를 수평면에서 회전시키면서 실시합니다 .



감지 방법확산 반사형
형식NPN의
출력
코드 인출E3F [] -
DN11의 2M
E3F [] -
DN12의 2M
E3F [] -
DN13의 2M
E3FA-
DN14 2M
E3FA-
DN15 2M
E3FA-
DN16 2M
M12
커넥터
E3F [] -
DN21
E3F [] -
DN22
E3F [] -
DN23
E3FA-
DN24
E3FA-
DN25
E3FA-
DN26
PNP의
출력
코드 인출E3F [] -
DP11 2M
E3F [] -
DP12 2M
E3F [] -
DP13 2M
E3FA-
DP14 2M
E3FA-
DP15 2M
E3FA-
DP16 2M
M12
커넥터
E3F [] -
DP21
E3F [] -
DP22
E3F [] -
DP23
E3FA-
DP24
E3FA-
DP25
E3FA-
DP26
감지 거리100mm
(흰색 도화지 :
300 × 300
mm)
300mm
(흰색 도화지 :
300 × 300
mm)
1m
(흰색 도화지 :
300 × 300
mm)
100mm
흰색 도화지 :
300 × 300
mm)
300mm
(흰색 도화지 :
300 × 300
mm)
1m
(흰색 도화지 :
300 × 300
mm)
투광 스폿 직경
(참고치)
40 × 45mm
감지
거리
100mm
40 × 50mm
감지
거리
300mm
120 × 150
mm의
감지
거리
1m
40 × 45mm
감지
거리
100mm
40 × 50mm
감지
거리
300mm
120 × 150
mm의
감지
거리
1m
표준 검출 물체-
차동 여행최대 20 %.
방향 각도-
광원 (파장)적색 LED (624 ㎚)적외선 LED (850 ㎚)
전원 전압DC10 ~ 30V ± 10 % 리플 (pp) 10 % 포함
소비 전류25mA 이하
제어 출력부하 전원 전압 DC30V 이하, 부하 전류 100mA 이하 (잔류 전압 3V 이하)
오픈 콜렉터 출력 (NPN (마이너스 커먼) / PNP (+ Common) 출력 포맷에 따라
있습니다.)
운전 모드입광시 ON / 차광시 ON 코드 연결 전환식
표시등동작 표시 등 (주황색)
안정 표시 등 (녹색)
보호 회로전원 역 접속 보호, 출력 단락 회로 보호, 출력 역 접속 보호
응답 시간동작 · 복귀 : 각 0.5ms 이하
감도 조정단 회전 볼륨
주변 조명
(수신 측)
수광면 조도 백열 램프 : 3,000lx 이하, 태양 광 : 10,000lx 다음
주변 온도 범위동작시 : -25 ~ + 55 ℃, 보존시 : -40 ~ + 70 ℃ (단, 결빙, 결로하지 않을 것)
주위 습도 범위동작시 : 35 ~ 85 % RH, 보존시 : 35 ~ 95 % RH (단, 결로하지 않을 것)
절연 저항20MΩ 이상 (DC500V 메가에서)
내전압AC1,000V 50 / 60Hz 1min 충전부와 케이스 사이
진동(내구)10 ~ 55Hz ​​복 진폭 1.5mm X, Y, Z 각 방향 2h
충격 저항파괴 : 500m / s (2) X, Y 및 Z 방향에서의 각 3 회
보호 등급IEC : IP67, DIN 40050-9 : IP69K *
질량
(포장
상태 /
본체만)
코드 인출
(2M)
E3FA : 약. 60g / 약. 50g,
E3FB : 약. 95g / 약. 65g
커넥터E3FA : 약. 20g / 약. 10g,
E3FB : 약. 50g / 약. 20g
자료케이스E3FA : ABS, E3FB : 니켈 황동
렌즈부, 표시부메타 크릴 수지 (PMMA)
조정자폴리 아세탈 (POM)
너트E3FA : POM, E3FB : 니켈 황동
부속품취급 설명서
M18 너트 (2 개)



E3FA, E3RA, E3FB, E3RB 사양 4

* 보호 사양의 IP69K 과정
IP69K 독일 표준 40,050 부품 9 DIN 의해 규정 보호 사양이다.
검사 항목은 100 바 (80)의 물 압력에서 소정의 형상의 노즐로부터 80 ° C의 물을 분무한다. 물의 양이 분당 14-16리터이다.
시험 항목과 노즐 사이의 거리가 10-15 센티미터. 시험 항목은 수평으로 회전하면서 물을 각각의 각도로 30 초간, 0 °의 각도로 수평면에서 60 °, 90 ° 및 30 °로 배출된다.



감지 방법BGS
(배경 억제)
한정
거리
반사
투명 감지
P-opaquing 기능
모델NPN의
출력
프리 와이어E3F [] - LN11
2M
E3F [] - LN12
2M
E3F [] - VN11
2M
E3F [] - BN11
2M
E3F [] - BN12
2M
M12
커넥터
E3F [] - LN21E3F [] - LN22E3F [] - VN21E3F [] - BN21E3F [] - BN22
PNP의
출력
프리 와이어E3F [] - LP11
2M
E3F [] - LP12
2M
E3F [] - VP11
2M
E3F [] - BP11
2M
E3F [] - BP12
2M
M12
커넥터
E3F [] - LP21E3F [] - LP22E3F [] - VP21E3F [] - BP21E3F [] - BP22
감지 거리100mm
(백서 :
300 × 300mm)
200mm
(백서 :
300 × 300mm)
10-50mm
(유리 (t = 1.0
mm) : 150 ×
150mm)
100-500mm
(E39-RP1과)
0.1-2 M
(E39-RP1과)
스폿 직경
(기준값)
10 × 10mm
검출
거리
100mm
10 × 15mm
감지
거리
200mm
10 × 10mm
감지
거리
50mm
-
표준 검출 물체-유리 (T = 1.0 ㎜) : 150 × 150mm
차동 여행최대 20 %.-
방향 각도-
광원 (파장)적색 LED (624 ㎚)
전원 전압10 VDC (30) (10 % (PP) 최대의 전압 리플을 포함한다.)
소비 전류25mA 최대.
제어 출력NPN / PNP (오픈 콜렉터)
부하 전류 : 100mA 최대. (잔류 전압 : 3 V 맥스.), 부하 전원 전압 : 30
VDC 맥스.
운전 모드배선에 의한 광시 ON / 다크-ON의 선택
지시자동작 표시 등 (주황색)
안정 표시 등 (녹색)
전원 표시 등 (녹색)의 이미 터를 통해 빔
보호 회로전원 공급 장치 역 극성 보호, 출력 단락 회로 보호, 출력
역 극성 보호
응답 시간0.5 MS
감도 조정고정 된한 턴 조정
주변 조명
(수신 측)
백열 램프 :. ​​3,000 LX 최대 / 햇빛 : 10,000 룩스 최대.
주변 온도 범위동작시 : -25 ~ 55 ° C / 저장 : -40 ~ 70 ° C까지 (결빙 또는 결로)
주위 습도 범위운영 : 35-85% / 저장 : 35-95% (결로)
절연 저항20 MΩ 분. 500 VDC에서
내전압1 분 동안 50 Hz에서 1,000 VAC. 통전 부품과 케이스 사이
내 진동파괴 : 10 55 Hz에서, 2 X, Y에 시간 각 및 Z 1.5 mm의 이중 진폭
방향
충격 저항파괴 : 500m / s (2) X, Y 및 Z 방향에서의 각 3 회
보호 등급IEC : IP67, DIN 40050-9 : IP69K *
무게
(포장
상태 /
전용
센서)
프리 와이어 케이블
(2M)
E3FA : 약. 60g / 약. 50g,
E3FB : 약. 95g / 약. 65g
커넥터E3FA : 약. 20g / 약. 10g,
E3FB : 약. 50g / 약. 20g
자료경우E3FA : ABS, E3FB : 니켈 황동
렌즈 및 디스플레이PMMA
조정자POM
너트E3FA : POM, E3FB : 니켈 황동
부속품지시 시트
M18 너트 (2 개)



E3FA, E3RA, E3FB, E3RB 사양 (6)

* 보호 사양의 IP69K 과정
IP69K 독일 표준 40,050 부품 9 DIN 의해 규정 보호 사양이다.
검사 항목은 100 바 (80)의 물 압력에서 소정의 형상의 노즐로부터 80 ° C의 물을 분무한다. 물의 양이 분당 14-16리터이다.
시험 항목과 노즐 사이의 거리가 10-15 센티미터. 시험 항목은 수평으로 회전하면서 물을 각각의 각도로 30 초간, 0 °의 각도로 수평면에서 60 °, 90 ° 및 30 °로 배출된다.

레이디얼 타입 (E3RA / E3RB)



감지 방법관통
Retro-
반사
MSR의와
기능
확산 반사
형식NPN
출력
코드 인출E3R [] - TN11
2M
E3R [] - RN11
2M
E3R [] - DN11의
2M
E3R [] - DN12의
2M
E3R [] - DN13의
2M
M12
커넥터
E3R [] - TN21E3R [] - RN21E3R [] - DN21E3R [] - DN22E3R [] - DN23
PNP
출력
코드 인출E3R [] - TP11
2M
E3R [] - RP11
2M
E3R [] - DP11
2M
E3R [] - DP12
2M
E3R [] - DP13
2M
M12
커넥터
E3R [] - TP21E3R [] - RP21E3R [] - DP21E3R [] - DP22E3R [] - DP23
감지 거리15m0.1-3 M
(E39-의 R1과)
100mm
(흰색 도화지:
300 × 300mm)
300mm
(흰색 도화지:
300 × 300mm)
700mm
(흰색 도화지:
300 × 300mm)
투광 스폿 직경
(참고치)
-35 × 40mm
감지
거리
100mm
40 × 45mm
감지
거리
300mm
90 × 120mm
검출
거리
700mm
표준 검출 물체불투명 :
7mm 직경. 분.
불투명 :
75mm 직경. 분.
-
차동 여행-최대 20 %.
방향 각도2 ° 이상-
광원 (파장)적색 LED (624 ㎚)
전원 전압10 VDC (30) (10 % (PP) 최대의 전압 리플을 포함한다.)
소비 전류40mA 최대.
(투광기 25mA 최대.
수광기
15mA 최대.)
25mA 최대.
제어 출력NPN / PNP (오픈 콜렉터)
부하 전류 : 100mA 최대. (잔류 전압 : 2 V 맥스.), 부하 전원 전압 : 30
VDC 맥스.
운전 모드배선에 의한 광시 ON / 다크-ON의 선택
지시자동작 표시 등 (주황색)
안정 표시 등 (녹색)
전원 표시 등 (녹색)의 이미 터를 통해 빔
보호 회로전원 공급 장치 역 극성 보호, 출력 단락 회로 보호, 출력
역 극성 보호
응답 시간0.5 MS
감도 조정한 턴 조정
주변 조명
(수신 측)
백열 램프 :. ​​3,000 LX 최대 / 햇빛 : 10,000 룩스 최대.
주변 온도 범위동작시 : -25 ~ 55 ° C / 저장 : -40 ~ 70 ° C까지 (결빙 또는 결로)
주위 습도 범위운영 : 35-85% / 저장 : 35-95% (결로)
절연 저항20 MΩ 분. 500 VDC에서
내전압1 분 동안 50 Hz에서 1,000 VAC. 통전 부품과 케이스 사이
내진동파괴 : 10 55 Hz에서, 2 X, Y에 시간 각 및 Z 1.5 mm의 이중 진폭
방향
충격 저항파괴 : 500m / s (2) X, Y 및 Z 방향에서의 각 3 회
보호 등급IEC : IP67, DIN 40050-9 : IP69K *
무게
(포장
상태 /
본체만)
코드 인출(2M)E3RA :
약. 110g /
약. 50g,
각각
E3RB :
약. 175g /
약. 65g,
각각
E3RA : 약. 60g / 약. 50g,
E3RB : 약. 95g / 약. 65g
커넥터E3RA :
약. 30g /
약. 10g,
각각
E3RB :
약. 85g /
약. 20g,
각각
E3RA : 약. 20g / 약. 10g,
E3RB : 약. 50g / 약. 20g
자료케이스E3RA : ABS, E3RB : 니켈 황동
렌즈부, 표시부메타 크릴 수지 (PMMA)
조정자폴리 아세탈 (POM)
너트E3RA : POM, E3RB : 니켈 황동
부속품취급 설명서
M18 너트 (4
개)
취급 설명서
M18 너트 (2 개)



E3FA, E3RA, E3FB, E3RB 사양 8



Dimensions

주의 : 달리 언급하지 않는 한 모든 단위는 mm 입니다.

달리 언급되지 않는 한 공차 클래스 IT16이 데이터 시트 치수에 적용됩니다.

센서 (E3FA / E3RA 플라스틱 하우징)

E3FA 시리즈
코드 인출 타입
E3FA-T [] 1 []
E3FA-R [] 1 []
E3FA-D [] 1 []
E3FA-L [] 1 []
E3FA-V [] 11
E3FA-B [] 1 []

E3FA 시리즈
코드 인출 타입
E3FA-T [] 2 []
E3FA-R [] 2 []
E3FA-D [] 2 []
E3FA-L [] 2 []
E3FA-V [] 21
E3FA-B [] 2 ]

E3RA 시리즈는
M12 커넥터 모델
E3RA-T [] 11
E3RA-R [] 11
E3RA-D [] (1) []

E3RA 시리즈
M12 커넥터 모델
E3RA-T [] 21
E3RA-R [] 21
E3RA-D [] 2]

센서 (E3FB / E3RB 금속 하우징)

E3FB 시리즈는
코드 인출 타입
E3FB-T [] 11
E3FB-R [] 1 []
E3FB-D [] 1 []
E3FB-L [] 1 []
E3FB-V [] 11
E3FB-B [] (1) []

E3FB 시리즈
M12 커넥터 모델
E3FB-T [] 21
E3FB-R [] 2 []
E3FB-D [] 2 []
E3FB-L [] 2 []
E3FB-V [] 21
E3FB-B [] 2]

E3RB 시리즈는
코드 인출 타입
E3RB-T [] 11
E3RB-R [] 11
E3RB-D [] (1) []

E3RB 시리즈
M12 커넥터 모델
E3RB-T [] 21
E3RB-R [] 21
E3RB-D [] 2]

첨부 너트

E3FA, E3RA, E3FB, E3RB 치수 (12)



재질 : POM (E3FA / E3RA용)
니켈 - 황동 (E3FB / E3RB용)



액세서리 (별도 주문)

반사판
E39-의 R1

E3FA, E3RA, E3FB, E3RB 치수 (14)

반사판
E39-RP1

E3FA, E3RA, E3FB, E3RB 치수 (15)

소재,
반사 표면 : 아크릴
후면 표면 : ABS

장착 브라켓
E39-L183

E3FA, E3RA, E3FB, E3RB 치수 (16)

장착 브라켓
E39-L182

E3FA, E3RA, E3FB, E3RB 치수 (17)

sns 링크

Info

회사명. (주)다성에프에이
본사. 경기도 수원시 영통구 신원로 156, 2층 (신동 348번지)
부산사무소. 부산광역시 강서구 유통단지1로 41 부산티플렉스 118동 217호(대저2동 3153-1번지)
사업자 등록번호. 314-86-38689 대표. 이갑봉
전화. 031-203-2798 팩스. 031-203-2791
개인정보 보호책임자. 이갑봉
Copyright © 2017 (주)다성에프에이. All Rights Reserved.
