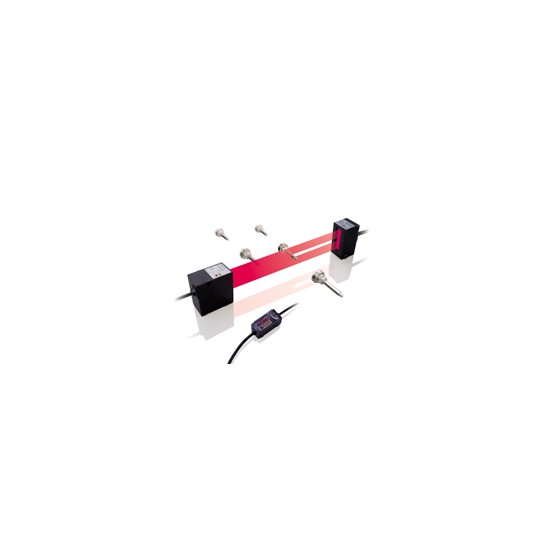

센서 헤드 | 형식 | ZX-GT28S11 | ZX-GT2840S11 | ZX-GT28S41 | ZX-GT2840S41 |
|---|
| 출력 형식 | NPN 출력 | PNP 출력 |
|---|
| 형상 | 분리형 | 일체형 | 분리형 | 일체형 |
|---|
| 광원 | 가시 반도체 레이저 (파장 650nm, JIS 클래스 1) |
|---|
| 측정 폭 | 28mm |
|---|
| 검출 거리 | 0 ~ 500mm | 40mm | 0 ~ 500mm | 40mm |
|---|
| 최소 검출 물체 | Φ 0.5mm * 1 | Φ 0.2mm | Φ 0.5mm * 1 | Φ 0.2mm |
|---|
| 리니어리티 | ± 0.1 % FS * 2 |
|---|
| 분해능 | 10μm (평균 횟수 16 회시) * 3 |
|---|
| 온도 특성 | ± 0.01 % FS / ℃ * 4 |
|---|
| 표시 등 (투광기) | 레이저 점등 표시 등 (녹색) 레이저 열화 검지 표시 등 (적색) |
|---|
| 표시 등 (광기) | 광축 설정 표시 등 (녹색) |
|---|
레자 오후 입력 /
동기화 입력 | ON시 : 0V 단락 또는 1.5V 이하
OFF시 : 개방 (누설 전류 0.1mA 이하) | ON시 : 전원 전압 단락 또는 전원 전압 -1.5V 이하
OFF시 : 개방 (누설 전류 0.1mA 이하) |
|---|
| 레이저 열화 검지 출력 | NPN 오픈 콜렉터 출력
DC30V 20mA (최대)
잔류 전압 1.2V 이하 | PNP 오픈 콜렉터 출력
DC30V 20mA (최대)
잔류 전압 2V 이하 |
|---|
| 소비 전류 (투광기) | 30mA 이하 |
|---|
| 전원 전압 (투광기) | DC24V + 10 % - 15 % 리플 (pp) 10 % 이하 |
|---|
| 내전압 | AC1,000V 50 / 60Hz 1min |
|---|
| 절연 저항 | 20MΩ (DC500V 메가에서) |
|---|
| 사용 주위 조도 (투광기) | 3,000lx (백열등) |
|---|
| 사용 주위 조도 (광기) | 1,000lx (백열등) * 5 |
|---|
| 주위 온도 | 사용시 : 0 ~ + 40 ℃, 보존시 : -15 ~ + 50 ℃ (단 결빙, 결로하지 않을 것) |
|---|
| 주위 습도 | 사용시 · 보존시 : 35 ~ 85 % RH (단, 결로하지 않을 것) |
|---|
| 진동 (내구) | 10 ~ 150Hz 편 진폭 0.75mm X, Y, Z 방향 80min |
|---|
| 충격 (내구) | 300m / s 2 6 방향 각 3 회 (상하, 좌우, 전후) |
|---|
| 보호 구조 | IEC60529 IP40 |
|---|
| 코드 길이 | 2m |
|---|
| 재질 | 케이스 : 알루미늄 다이 캐스트, 렌즈 : 유리 |
|---|
| 질량 (포장 상태) | 약 550g | 약 570g | 약 550g | 약 570g |
|---|
| 부속품 | 레이저 관련 라벨, 설명서 |
|---|
FS : 광기의 측정 범위 28mm를 나타냅니다.
* 1 투광기와 수 광기의 거리를 500mm로 설치하고 광기로부터 250mm의 위치에서 측정 물을 측정했습니다.
"유리 가장자리 위치 측정 모드」의 경우는 C0.1 이상의 유리 단면의 검출이 가능하다. (이진화 수준 70 %에서)
* 2 투광기와 수 광기의 거리를 100mm로 설치하고 수 광기로부터 50mm의 위치에서 차단 한 경우의 이상 직선에 대한 오차의
참고치 (ZX-GT2840 □□는 광기로부터 20mm의 위치에서 측정)
* 3 투광기와 수 광기의 거리를 100mm로 설치하고 ZX-GTC □□에 접속했을 때의 아날로그 출력의 흔들림의 폭 (± 3σ)
* 4 투광기와 수 광기의 거리를 100mm로 설치하고 수 광기로부터 50mm의 위치에서 절반 차광 한 경우의 편측 차광 값의 변화.
(ZX-GT2840 □□는 광기로부터 20mm의 위치에서 측정)
* 5. 표준 모드 사용시 컨트롤러 | 형식 | ZX-GTC11 | ZX-GTC41 |
|---|
| 출력 형식 | NPN 출력 | PNP 출력 |
|---|
| 측정주기 * 1 | 표준 모드 : 1.5ms 고속 모드 : 0.5ms * 2 |
|---|
| 설정 가능 평균 횟수 | 1 / 2 / 4 / 8 / 16 / 32 / 64 / 128 / 256 / 512 / 1,024 / 2,048 / 4,096 |
|---|
| 아날로그 출력 * 3 | 전류 출력 : 4 ~ 20mA / FS 최대 부하 저항 300Ω
전압 출력 : ± 4V (± 5V, 1 ~ 5V * 4) 출력 임피던스 100Ω |
|---|
타이밍 / 뱅크 전환 /
제로 리셋 / 리셋 입력 | ON시 : 0V 단락 또는 1.5V 이하
OFF시 : 개방 (누설 전류 0.1mA 이하) | ON시 : 전원 전압 단락 또는 전원 전압 -1.5V 이하
OFF시 : 개방 (누설 전류 0.1mA 이하) |
|---|
HIGH / PASS / LOW
판정 출력 * 5
동기화 출력 * 6 | NPN 오픈 콜렉터 출력
DC30V 50mA (최대)
잔류 전압 1.2V 이하 | PNP 오픈 콜렉터 출력
DC30V 50mA (최대)
잔류 전압 2V 이하 |
|---|
| 표시 등 | 판정 출력 표시 : HIGH (주황) PASS (녹색), LOW (오렌지)
메인 디지털 표시 (적색) 서브 디지털 표시 (황) 뱅크 표시 1,2 (주황), 제로 리셋 (녹색) |
|---|
| 주요 기능 | 설정 등록 수 | 2 뱅크 |
|---|
| 측정 모드 | 차광 폭 측정 입광 폭 측정, 외경 측정 중심 위치 측정 핀 간격 판정 핀 지름 판정,
지정 에지 분리 측정 세선 위치 측정 유리 가장자리 위치 측정 |
|---|
| 측정 중 표시 | 측정 값 표시 분해능 표시 임계 값 표시, 전압 출력 값 표시,
전류 출력 값 표시 (표시 자리수 변경 가능) |
|---|
제로 리셋
기능 | 제로 리셋 값의 오프셋 설정 제로 리셋 값 메모리 |
|---|
| 홀드 | 샘플 홀드, 피크 홀드, 하한 고정 피크 to 피크 홀드,
평균 홀드 딜레이 홀드 |
|---|
| 타이머 기능 | 온 딜레이 오프 딜레이, 원샷 |
|---|
| 조정 기능 | 광축 조정 · 광량 쓰기 모드 이진화 레벨 가변 에지 필터 가변
아날로그 출력 스케일링 |
|---|
컨트롤러 간의
연산 | 2 개 (연결에는 연산 유니트 ZX-CAL2 필요) AB, A + B 폭 |
|---|
| 기타 | 측정주기 설정 임계 값 설정 히스테리시스 설정 초기화 키 잠금 |
|---|
| 온도 특성 | ± 0.005 % FS / ℃ |
|---|
| 소비 전류 | 전원 전압 DC24V시 150mA 이하 (수신기 포함) * 7 |
|---|
| 전원 전압 | DC24V + 10 % - 15 % 리플 (pp) 10 % 이하 |
|---|
| 내전압 | AC1,000V 50 / 60Hz 1min |
|---|
| 절연 저항 | 20MΩ (DC500V 메가에서) |
|---|
| 주위 온도 | 사용시 : 0 ~ + 50 ℃, 보존시 : -15 ~ + 60 ℃ (단 결빙, 결로하지 않을 것) |
|---|
| 주위 습도 | 사용시 · 보존시 : 35 ~ 85 % RH (단, 결로하지 않을 것) |
|---|
| 진동 (내구) | 10 ~ 150Hz 편 진폭 0.35mm X, Y, Z 방향 80min |
|---|
| 충격 (내구) | 300m / s 2 6 방향 각 3 회 (상하, 좌우, 전후) |
|---|
| 보호 구조 | IEC60529 IP20 |
|---|
| 코드 길이 | 2m |
|---|
| 재질 | 케이스 : 폴리 부틸 렌 테레 프탈레이트, 커버 : 폴리 카보네이트 |
|---|
| 질량 (포장 상태) | 약 330g |
|---|
| 부속품 | 설명서 |
|---|
* 1. 측정 모드가 핀 간격 판정 핀 지름 판정의 경우 단순 평균 처리를위한 측정주기는 "나와의 측정주기 ×
(설정 평균 횟수 +1 회) + 1ms 이하 '입니다.
그렇지 측정 모드의 경우 이동 평균 처리를위한 1 차 응답 속도는 "나와의 측정주기 × (설정 평균 횟수
+1 회) + 1ms 이하"두 번째 이후 기재된 측정주기입니다 .
* 2. 핀 간격 판정과 핀 지름 판정의 고속 모드는 1ms입니다.
* 3. 전류 · 전압은 뒷면에있는 스위치로 전환합니다.
* 4. 아날로그 출력 스케일링 기능으로 설정 가능합니다.
* 5. HIGH / PASS / LOW 출력이 모두 OFF했을 경우 오류 (ERR) 상태를 나타냅니다.
* 6. 통상 투광기의 레자 오후 입력 선과 직결 표준 모드 설정으로 사용하십시오.
NPN 타입의 컨트롤러에는 NPN 타입의 투광기, PNP 타입의 컨트롤러에는 PNP 타입의 투광기를 사용
하십시오.
고속 모드에서 사용되는 경우에는 결선은 필요하지 않습니다.
(고속 모드는 외란 광에 대해 약해집니다.주의하십시오.) *
7 전류 출력 설정시 175mA 이하 (수신기 포함)입니다. 인터페이스 유닛 | 형식 | ZX-GIF11 / -GIF11A | ZX-GIF41 / -GIF41A |
|---|
| 적합 컨트롤러 | ZX-GTC11 | ZX-GTC41 |
|---|
| 표시 등 | 전원 표시 (녹색), 컨트롤러 통신 표시 (주황색), 컨트롤러 통신 에러 표시 (적색),
외부 단말 통신 표시 (주황색), 외부 단말 통신 에러 표시 (적색), 바이너리 출력 표시 |
|---|
| 통신 포트 | RS-232C 포트 (D-SUB9 핀 커넥터) |
|---|
12 비트 바이너리 출력
(D11 ~ D0, GATE) | NPN 오픈 콜렉터 출력
DC30V 20mA (최대)
잔류 전압 1.2V 이하 | PNP 오픈 콜렉터 출력
DC30V 20mA (최대)
잔류 전압 2V 이하 |
|---|
| 전원 전압 | 컨트롤러로부터 공급 (소비 전류 : 60mA 이하) |
|---|
| 내전압 | AC1,000V 50 / 60Hz 1min |
|---|
| 절연 저항 | 20MΩ (DC500V 메가에서) |
|---|
| 주위 온도 | 사용시 : 0 ~ + 50 ℃, 보존시 : -15 ~ + 60 ℃ (단 결빙, 결로하지 않을 것) |
|---|
| 주위 습도 | 사용시 · 보존시 : 35 ~ 85 % RH (단, 결로하지 않을 것) |
|---|
| 진동 (내구) | 10 ~ 150Hz 편 진폭 0.35mm X, Y, Z 방향 80min |
|---|
| 충격 (내구) | 300m / s 2 6 방향 각 3 회 (상하, 좌우, 전후) | |
|---|
| 보호 구조 | IEC60529 IP20 |
|---|
| 코드 길이 | RS-232C 0.5m 바이너리 출력 2m |
|---|
| 재질 | 케이스 : 폴리 부틸 렌 테레 프탈레이트, 커버 : 폴리 카보네이트 |
|---|
| 질량 (포장 상태) | ZX-GIF □ 1A : 약 550g
모양 ZX-GIF □ 1 : 약 330g |
|---|
| 부속품 | ZX-GIF □ 1A : 설정 용 소프트웨어 (CD-ROM), 클램프 2 개, 취급 설명서
ZX-GIF □ 1 : 클램프 2 개, 취급 설명서 |
|---|
|
