스위칭 파워 서플라이

스위칭 파워 서플라이 요약정보 및 구매

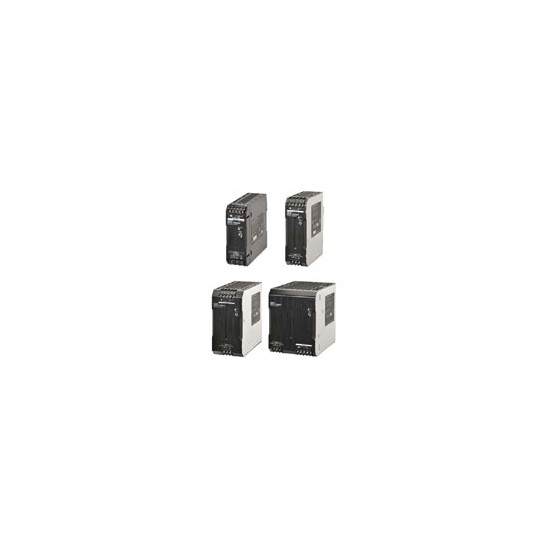

S8VK-C

▶ 비용효율성이 뛰어나고, 공간 절약을 고려한 업계 최소 크기의 파워 서플라이

제조사 OMRON
판매가격 전화문의
배송비결제 주문시 결제

상품의 재고가 부족하여 구매할 수 없습니다.

상품 상세설명



Features

소형 파워 서플라이

기존 시리즈의 안정성, 신뢰성, 설치 용이성을 계승하고, 실용적 디자인과 우수한 품질을 더한 신모델 S8VK 시리즈는 더욱 컴팩트한 바디와 뛰어난 편의성을 갖추었습니다.
글로벌 산업용 파워 서플라이의 개발 및 생산 리더인 오므론은 1987년 출시한 컴팩트한 S8VK시리즈를 시작으로, 2002년 이후 S8VS 소형 시리즈까지 고객들의 지속적인 선택을 받고 있습니다.
고객의 요구에 대응하기 위해 비용 효율성이 뛰어난 S8VK-C, 표준S8VK-G/T, 클래스 최고 S8VK-R 모델을 출시하였습니다.


S8VK의 특징

뛰어난 내환경성

S8VK는 견고한 디자인과 구조로 뛰어난 내환경성을 실현하며, 긴 MTBF수치로, 광범위한 온도 범위에서도 안정적인 작동을 제공합니다.

간편하고 빠른 설치

S8VK는 장비 설계시, 뛰어난 유연성을 제공하며 한손으로도 장착가능한 DIN레일 방식으로 설치 시간 및 비용, 배선 공수를 줄여줍니다.

업계 최소 크기

공간 절약을 고려하여 설계된 S8VK시리즈는 오므론의 파워 서플라이 중 가장 크기가 작으며 동급 제품 중 최소 크기를 자랑합니다.

뛰어난 내환경성

S8VK-G 8을 갖추고 있습니다

S8VK의 부하 전류 감쇠 곡선 범위내로 설치된다면, 뛰어난 신뢰성을 제공할 것입니다.
온도범위 -40~70℃로, 어떠한 환경에서든 넓은 동작 범위를 실현합니다. 또한, 내진동의 DIN레일 장착 형식으로 심한 진동에도 견디는 뛰어난 내환경성을 지니고 있습니다.

간편하고 빠른 설치

생활을 보다 편리하게

S8VK-G 10를 갖추고 있습니다

한 손으로 장착 가능한 DIN레일 사양으로, 간편하고 빠르게 설치할 수 있습니다. 또한, DC출력 터미널 2세트(마이너스 단자는 3개)는 공수 절약에 도움을 줍니다.

장수명 보증

글로벌 규격에 맞게 설계된 S8VK는 해양용 어플리케이션 전반에 걸쳐 승인을 받았으며, 기기가 수출되는 모든 국가의 모든 모델에 전반적인 보증을 제공합니다. 또한, 긴 MTBF로 장시간 안정적인 작동이 가능합니다.

업계 최소 크기

소형화를 고려한 설계

S8VK-G 13를 갖추고 있습니다

오므론은 기기 설계의 소형화의 중요성을 인지하여, S8VK설계 시 오므론 자체기술을 적용한 열특성 시뮬레이션을 적용하였으며, 이로 인해 컴팩트한 사이즈를 실현하였습니다. 소형 물체이면서, 고밀도 출력을 내는 S8VK는 이전 모델보다 더욱 얇고 매끈한 외형을 지니고 있습니다.



Lineup



전력 등급입력 전압출력 전압출력 전류모델 번호
60 W
AC 100 ~ 240V

DC 90-350V
24 V2.5AS8VK-C06024
120 W24 V5AS8VK-C12024
240 W24 V10AS8VK-C24024
480 W24 V20AS8VK-C48024



장착 브라켓



이름모델
전면 장착 브라켓 (60 W 모델의 경우)S82Y-VS10F
전면 장착 브라켓 (120, 240 및 480 W 모델의 경우)S82Y-VK10F
사이드 마운팅 브라켓 (60 W 모델의 경우)S82Y-VS10S
사이드 마운팅 브라켓 (120 W 모델의 경우)S82Y-VK10S
사이드 마운팅 브라켓 (240 W 모델의 경우)S82Y-VK20S





Specifications

등급, 특징 및 기능



전력 등급60 W120 W240 W480 W
출력 전압24 V24 V24 V24 V
효율성 (Typ.)AC 230V 입력88 %88 %87 %91 %
입력전압 * 1AC 100 ~ 240V, DC 90-350V (허용 범위 : AC 85-264V) * 6
주파수 * 150/60Hz (47-450 Hz에서)50/60Hz (47-63 Hz에서)
전류
(Typ.)
AC 115V 입력1.02.22.54.8
AC 230V입력0.71.41.32.4
역률
(Typ.)
AC 230V입력0.440.450.920.97
고조파 전류 방출---EN61000-3-2 준수
누설
전류
(Typ.)
AC 115V 입력0.19 mA0.19 mA0.24 mA0.26 mA
AC 230V입력0.34 mA0.36 mA0.54 mA0.65 mA
돌입
전류
(Typ.)
* 2
AC 115V 입력16A
AC 230V입력32A
산출전압 가변 범위
* 3
-10 %에서 15 % (V.ADJ 포함) (보증)
20 MHz에서 리플
(Typ.)* 4
AC 230V입력70 mV120 mV150 mV130 mV
입력 변동0.5 % 최대. (AC 85-264V입력에서, 100 % 부하)
부하 변동
(정격 입력 전압)
1.5 % 최대., 0 % ~ 100 % 부하에서
온도 변동0.05 % / ° C  이하
기동 시간
(Typ.)

* 2
AC 115V입력530 ms800 ms790 ms770 ms
AC 230V입력410 ms760 ms750 ms670 ms
유지 시간
(Typ.)
* 2
AC 115V입력24 ms27  ms34 ms21 ms
AC 230V입력117 ms128 ms36 ms22 ms
추가
기능
과부하 보호 * 2정격 전류의 105 % ~ 160 %
과전압 보호 * 2있음 * 5
병렬 작동없음
직렬 작동(외부 다이오드) 가능한 최대 두 개의 전원 공급 장치
기타사용 주위 온도-25 ~ 60 ° C로 (특성 데이터 참조)
보관 온도-25 ~ 65 ° C
주변 작동 습도20 % ~ 90 % (보관 습도 : 10 % ~ 95 %)
내전압
(검출 전류 : 20mA)
1 분 AC 3.0 kV. (모든 입력과 출력 사이)
1 분 AC 2.0 kV. (모든 입력 및 PE 단자 사이)
1 분 AC 1.0 kV. (모든 출력 및 PE 단자 사이)
절연 저항최소 100 MΩ. DC 500 V에서 (모든 출력 및 모든 입력 / PE 단자 사이)
내진동10-55Hz, 진폭 0.375mm에서 X, Y, Z  방향 2시간
10-150 Hz, 진폭 0.35 mm에서 (60W,120W, 240 W: 5G 최대,
480 W: 3G
최대).
X, Y, Z
 방향 80
충격 저항150m / s2 X, Y, Z   방향 3
출력 표시등예 (색상 : 녹색) , 정격 전압의 80 ~ 90 % 이상으로 점등
EMI전도
방출
EN61204-3 EN55011 클래스 A 준수 및 FCC 클래스를 기반으로
방사
방출
EN61204-3 EN55011 클래스 A 준수
EMSEN61204-3 고심각도 수준 적합
승인 기준UL 인증 : UL508 (목록)
UL UR : UL60950-1 (인식)
cUL 등록 : CSA C22.2 No.107.1
CUR : CSA C22.2 No.60950-1
EN / VDE : EN50178, EN60950-1
성취 기준SELV (EN60950-1 / EN50178 / UL60950-1)
터미널 부품 EN50274
보호 등급EN으로 IP20 / IEC60529
SEMI 규격F47-0706 (AC 200-240 V)
무게260g580g940g1,550g



* 1. 전원 공급을위한 인버터 출력을 사용하지 마십시오. 50 / 60 Hz에서의 출력 주파수 인버터는 사용할  있지만

전원 공급 장치의 내부 온도의 상승은 발화 또는 연소의 원인이   있습니다.
* 2.
 25 ° C.에서 콜드 스타트 (cold start) 대한 자세한 내용은 카탈로그에 엔지니어링 데이터를 참조하십시오.
* 3.
 출력 전압 조절기가 (V. ADJ) 설정 되어 있는 경우전압은 전압보다 15 % 증가할 조정 범위.
       출력 전압을 조정할 전원 공급 장치의 실제 출력 전압을 확인 하고 부하가 손상되지 않았는지 확인 하십시오.
* 4.
 주변 작동 온도 -25~60° C 사이의 특성
* 5.
 보호 장치를 재설정 하려면 입력 전원을 3 이상 차단 (OFF) 다시 연결(ON) 합니다.

* 6. DC 입력에 대한 안전 기준
     다음의 안전 기준은 DC 입력에 적용 UL 60950-1,
     . CUR (CSA C22.2 No.60950-1), EN 50178, EN60950-1
     DC 입력의 경우, 외부 퓨즈에 의해 안정성이 보장됩니다 .
     하기의 조건에 알맞은 외부 퓨즈를 선택하십시오.
     S8VK-C06024 : DC 350 V min, 6A
     S8VK-C12024 : DC 350 V min, 8A
     S8VK-C24024 : DC 350 V min, 8A
     S8VK-C48024 : DC 350 V min, 12A



Dimensions

(단위: mm)

S8VK-C06024 (60 W)

S8VK-C 크기 1

S8VK-C12024 (120 W)

S8VK-C 크기 2

S8VK-C24024 (240 W)

S8VK-C 크기 3

S8VK-C48024 (480 W)

S8VK-C 크기 4

DIN 레일 (주문 별도)

(단위: mm)

마운팅 레일 (재질 : 알루미늄)
PFP-100N
PFP-50N

S8VK-C 크기 6

마운팅 레일 (재질 : 알루미늄)
PFP-100N2

S8VK-C 크기 7

엔드 플레이트
PFP-M

S8VK-C 크기 8



참고 : 장치에 진동 충격이 일어날 가능성이 있는 경우, 스틸 DIN 레일을 사용해야 합니다. 그렇지 않을 경우, 알루미늄 마모의 원인이 될 수 있습니다.



장착 브라켓

S8VK-C 크기 10
S8VK-C 크기 11
