이중화 유니트

이중화 유니트 요약정보 및 구매

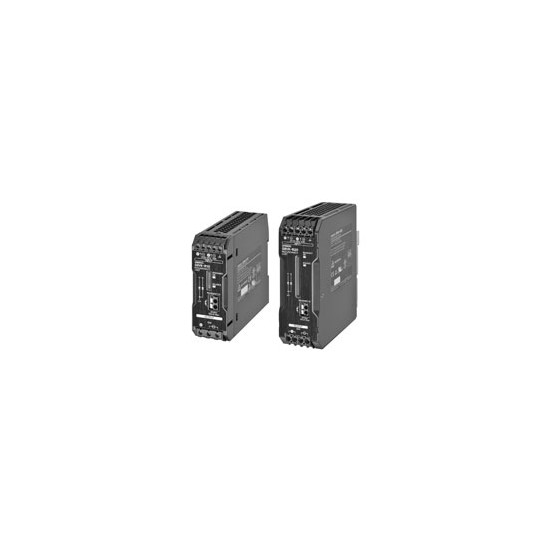

S8VK-R

▶ 특정 용도와 요구에 맞게 설계된 동급 최고의 이중화 유니트

제조사 OMRON
판매가격 전화문의
배송비결제 주문시 결제

상품의 재고가 부족하여 구매할 수 없습니다.

상품 상세설명



Features

이중화 된 2 개 전원의 출력 전압 상태를 알리는 기능(중복 확인 기능)을 탑재

전원의 출력 전압 밸런스 설정 지원 기능(전압 밸런스 확인 기능)을 탑재

광범위한 입력 전압을 지원

안전 규격 (UL, EN) 취득

선박 표준 (LR 규격) 적합

EMC 지령 적합

유럽​​ 표준 봉단자 타입 * 1

무상 보증 기간 : 3 년 * 2

* 1. 원형 단자, Y 단자는 사용할 수 없습니다. * 2. 자세한 내용은 사용 전에 "무상 보증 기간과 무상 보증 범위"를 참조하십시오.
icon_01



Lineup


※ ◎ 표시 또는 회색 배경 표기의 기종은 표준 재고 기종입니다. 무 표시 (주문 생산 기종)의 납기에 대해서는 거래 대리점에 문의하십시오.

본체



입력 전압출력 전류형식
DC5 ~ 30V10A◎S8VK-R10
DC10 ~ 60V20A◎S8VK-R20



레일 설치용 별매품

지지 레일 (알루미늄)



형식
◎PFP-100N
◎PFP-50N



지지 레일 (알루미늄)



형식
◎PFP-100N2



스터드 (엔드 플레이트)



형식
◎PFP-M



설치 브라켓



상품 명칭형식
전면 피팅 (S8VK-R10)◎S82Y-VS10F
전면 피팅 (S8VK-R20)◎S82Y-VK10F
사이드 피팅 (S8VK-R10)◎S82Y-VS10S
사이드 피팅 (S8VK-R20)◎S82Y-VK10S



참고. 제공된 나사를 사용하십시오. 나사의 조임 토크 (권장) : 0.5 ~ 0.6N · m



Specifications

정격 / 성능 / 기능



형식S8VK-R10S8VK-R20
입출력정격 입력 전압DC5 ~ 30VDC10 ~ 60V
허용 입력 전류0 ~ 10A0 ~ 20A
정격 출력 전류10A20A
피크 출력 전류12A *24A *
입출력 전압차 (전압 강하)0.7V 이하0.8V 이하
추가 기능이중화Indicator있음 (LED 색상 : 녹색)
Contact있음, 포토 스위치
DC30V max., 50mA max. ON시 잔류 전압 2V 이하, OFF시 누설 전류 0.1mA 이하
발란스Indicator있음 (LED 색상 : 녹색) / 신호 출력 : 없음
기타사용 주위 온도-40 ~ +70 ℃ (디레이팅 곡선 참조)
저장 온도-40 ~ 85 ℃
사용 주위 습도0 % ~ 95 % (저장 습도 : 0 % ~ 95 %)
내전압AC1.0kV 1min (입출력 대량)과 ( 3237_sp_1_1) 사이
AC0.5kV 1min (입출력 대량) 및 (신호 출력) 사이
AC1.0kV 1min (신호 출력)과 ( 3237_sp_1_1) 사이
진동10 ~ 55Hz ​​편진폭 0.375mm 3 방향 각 2h에서 이상이 없을 것
충격150m / s 2 6 방향 각 3 회에서 이상이 없을 것
잡음 단자 전압EN 61000-6-3 EN55011 Class B
방사 전계 강도EN 61000-6-3 EN55011 Class B
안전 규격UL Listed : UL 508 (Listing)
UL UR : UL 60950-1 (Recognition)
cUL : CSA C 22.2 No.107.1
Cur : CSA C 22.2 No.60950-1
EN : EN 50178, EN 60950-1
선박 표준LR 규격
질량195g 이하495g 이하



참고. 사용 조건에 따른 손실이나 전압 강하 내용은 문의하시기 바랍니다.
* 특성 데이터 "● 피크 전류 조건"을 참조하십시오.



Dimensions

S8VK-R10

S8VK-R 크기 1

S8VK-R20

S8VK-R 크기 2

DIN 레일 (주문 별도)

마운팅 레일 (재질 : 알루미늄)
PFP-100N
PFP-50N

S8VK-R 크기 4

괄호 안의 값은 PFP-50N위한 것입니다.

마운팅 레일 (재질 : 알루미늄)
PFP-100N2

S8VK-R 크기 5

엔드 플레이트
PFP-M

S8VK-R 크기 6



참고 : 장치가 진동 충격이 일어날 가능성이 있는 경우, 스틸 DIN 레일을 사용해야 합니다. 그렇지 않을 경우, 알루미늄 마모의 원인이 될 수 있습니다.



장착 브라켓

S8VK-R 크기 8
