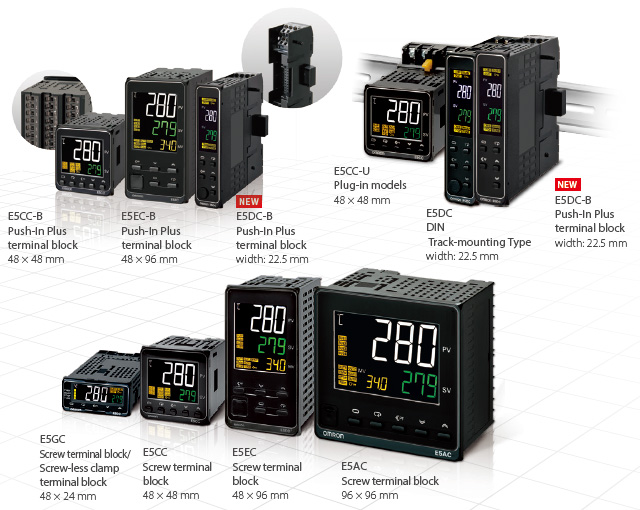

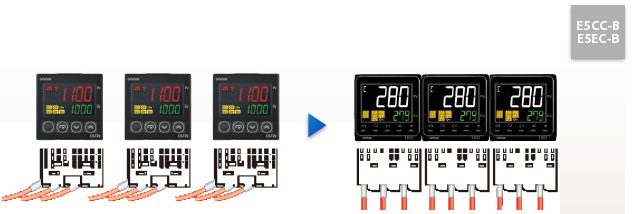

정격 | 전원 전압 | 전원 전압 A 타입 : AC100 ~ 240V 50 / 60Hz
전원 전압 D 타입 : AC24V 50 / 60Hz / DC24V |
|---|
| 허용 전압 변동 범위 | 전원 전압의 85 ~ 110 % |
|---|
| 소비 전력 | 옵션 -000 유형 : 6.6VA 이하 (AC100 ~ 240V), 4.1VA 이하 (AC24V) / 2.3W 이하
(DC24V)
상기 이외 : 8.3VA 이하 (AC100 ~ 240V), 5.5VA 이하 (AC24V) / 3.2W 이하 ( DC24V) |
|---|
| 센서 입력 | 온도 입력
열전대 : K, J, T, E, L, U, N, R, S, B, C / W, PLⅡ
백금 측온 저항체 : Pt100, JPt100
비접촉 온도 센서 (형태 ES1B) : 10 ~ 70 ℃, 60 ~ 120 ℃, 115 ~ 165 ℃, 140 ~ 260 ℃
아날로그 입력
전류 입력 : 4 ~ 20mA, 0 ~ 20mA
전압 입력 : 1 ~ 5V, 0 ~ 5V, 0 ~ 10V |
|---|
| 입력 임피던스 | 전류 입력 150Ω 이하, 전압 입력 1MΩ 이상 (형태 ES2-HB / THB를 접속할 때는 1 : 1 연결 사
용하십시오) |
|---|
| 제어 방식 | ON / OFF 또는 2 자유도 PID (오토 튜닝 포함) |
|---|
제어
출력 | 릴레이 출력 | 1a AC250V 5A (저항 부하) 전기적 수명 10 만회 최소 적용 부하 5V 10mA (참고치) |
|---|
전압 출력
(SSR 구동 용) | 출력 전압 DC12V ± 20 % (PNP) 최대 부하 전류 40mA, 단락 보호 회로 부착
(제어 출력 2가있는 기종은 최대 부하 전류 21mA) |
|---|
| 리니어 전류 출력 | DC4 ~ 20mA / DC0 ~ 20mA 부하 500Ω 이하 분해능 약 10,000 |
|---|
보조
출력 | 점수 | 2 점 또는 4 점 (기종에 따른) |
|---|
| 출력 사양 | 릴레이 출력 1a AC250V, 2 출력 타입 : 3A (저항 부하) 또는 4 출력 유형 : 2A (저항 부의
짐)
전기적 수명 10 만회 최소 적용 부하 5V 10mA (참고치) |
|---|
이벤트
요소
입력 | 점수 | 2 점, 4 점, 6 점 (기종에 따른) |
|---|
외부 접점
입력 사양 | 유 접점 입력시 : ON : 1kΩ 이하 OFF : 100kΩ 이상
무 접점 입력시 : ON : 잔류 전압 1.5V 이하 OFF : 누설 전류 0.1mA 이하
유출 전류 : 약 7mA (1 접점 당) |
|---|
전송
출력 | 점수 | 1 점 (기종에 따른 : 전송 출력 타입) |
|---|
| 출력 사양 | 전류 출력 : DC4 ~ 20mA 부하 : 500Ω 이하 분해능 : 약 10,000
선형 전압 출력 : DC1 ~ 5V 부하 : 1kΩ 이상 해상도 : 약 10,000 |
|---|
| 리모트 SP 입력 | 전류 입력 : DC4 ~ 20mA, DC0 ~ 20mA (입력 임피던스 150Ω 이하)
전압 입력 : DC1 ~ 5V, DC0 ~ 5V, DC0 ~ 10V (입력 임피던스 1MΩ 이상) |
|---|
포텐셔미터 입력
* | 100Ω ~ 10kΩ |
|---|

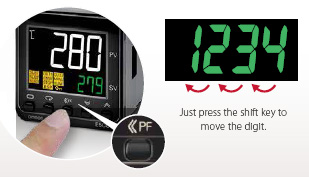

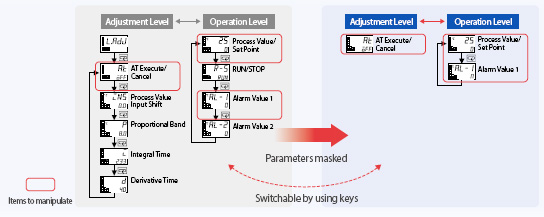

| 설정 방식 | 전면 키에 의한 디지털 설정 |
|---|
| 지시 방식 | 11 세그먼트 디지털 표시 및 단발 광 표시
문자 높이 : PV : 18.0mm, SV : 11.0mm, MV : 7.8mm
3 단 표시. 내용 : PV / SV / MV, PV / SV / 멀티 SP 또는 나머지 소크 시간 등
자리수 : PV, SV, MV도 4 자리 |
|---|
| 멀티 SP 기능 | 최대 8 개의 목표 값 (SP0 ~ SP7)을 기억하고 이벤트 입력, 키 조작 또는 시리얼 통신에
따라 선택 가능 |
|---|
| 뱅크 전환 기능 | 없음 |
|---|
| 기타 기능 | 설명서 출력 가열 냉각 제어 루프 단선 경보 기능, SP 램프, 경보 기능, 히터 단선 검출
기능 (SSR 고장 포함) 40 % AT 100 % AT, 조작량 리미트, 입력 디지털 필터, 셀프
튜닝, 강력한 튜닝 PV 입력 보정, 런 / 스톱, 보호, 개평 연산
기능 조작량 변화율 리미트 단순 연산 온도 상태 표시 기능, 간이 프로그램 기능,
입력 이동 평균, 표시 휘도 설정 |
|---|
| 사용 주위 온도 | -10 ~ + 55 ℃ (단, 결로 또는 결빙되지 않을 것) /
3 년 보증시 : 표준 단독 설치로 -10 ~ + 50 ℃ (단, 결로 또는 결빙되지 않을 것) |
|---|
| 사용 주위 습도 | 상대 습도 25 ~ 85 % |
|---|
| 보관 온도 | -25 ~ + 65 ℃ (단, 결로 또는 결빙되지 않을 것) |
|---|
| 고급 | 2,000m 이하 |
|---|
| 권장 퓨즈 | T2A, AC250V 지연 낮은 차단 용량 |
|---|
| 설치 환경 | 과전압 카테고리 Ⅱ, 오염도 2 (EN / IEC / UL 61010-1) |
|---|
* E5EC-B는 기능이 없습니다. 형식 기준을 참조하십시오. 입력 범위온도 입력아날로그 입력 | 입력 종별 | 전류 | 전압 |
|---|
| 입력 사양 | 4 ~ 20mA | 0 ~ 20mA | 1 ~ 5V | 0 ~ 5V | 0 ~ 10V |
|---|
| 설정 범위 | 스케일링을 통해 다음과 같은 범위에서 사용
-1999 ~ 9999, -199.9 ~ 999.9,
-19.99 ~ 99.99, -1.999 ~ 9.999 |
|---|
| 설정 번호 | 25 | 26 | 27 | 28 | 29 |
|---|
경보 종별 경보의 종류를 다음의 19 종류에서 경보마다 독립적으로 설정할 수 있습니다. 초기 값은 "2 : 상한」입니다. (주)
출력으로 보조 출력에 할당합니다. 또한, ON 딜레이, OFF 딜레이 (0 ~ 999s)도 지정할 수 있습니다.
주. 히터 단선 · SSR 고장 검출 기능 있음 기종은 "경보 1"은 "히터 경보 (HA)"로되어 있으며, 공장 출하 상태에서는 "경보 종별 1"이 표시되지 않습니다.
경보 1 기능을 활성화하려면 출력 할당에서 경보 1을 할당합니다. 성능 지시 정도
(주위 온도 23 ℃) | 열전대 :( 지시 값의 ± 0.3 % 또는 ± 1 ℃의 큰 쪽) ± 1 디지트 이하 * 1
백금 측온 저항체 :( 지시 값의 ± 0.2 % 또는 ± 0.8 ℃의 큰 쪽) ± 1 디지트 이하
아날로그 입력 : ± 0.2 % FS ± 1 디지트 이하
CT 입력 : ± 5 % FS ± 1 디지트 이하
전위차계 입력 : ± 5 % FS ± 1 디지트 이하 |
|---|
| 전송 출력 정밀도 | ± 0.3 % FS 이하 |
|---|
| 리모트 SP 입력 정밀도 | ± 0.2 % FS ± 1 디지트 이하 |
|---|
| 온도의 영향 * 2 | 열전대 입력 (R, S, B, C / W, PLⅡ) : 지시치의 ± 1 % 또는 ± 10 ℃의 큰 쪽) ± 1
디지트 이하
기타 열전대 입력 :( 지시치의 ± 1 % 또는 ± 4 ℃의 큰 쪽) ± 1 디지트 이하 * 3
백금 측온 저항체 입력 :( 지시치의 ± 1 % 또는 ± 2 ℃의 큰 쪽) ± 1 디지트 이하
아날로그 입력 : ± 1 % FS ± 1 디지트 이하
CT 입력 : ± 5 % FS ± 1 디지트 이하
리모트 SP 입력 : ± 1 % FS ± 1 디지트 이하 |
|---|
| 전압의 영향 * 2 |
|---|
전자파의 영향
(EN 61326-1에 따라) |
|---|
| 입력 샘플링주기 | 50ms |
|---|
| 조절 감도 | 온도 입력 : 0.1 ~ 999.9 ℃ / ° F (0.1 ℃ / ° F 단위)
아날로그 입력 : 0.01 ~ 99.99 % FS (0.01 % FS 단위) |
|---|
| 비례 대 (P) | 온도 입력 : 0.1 ~ 999.9 ℃ / ° F (0.1 ℃ / ° F 단위)
아날로그 입력 : 0.1 ~ 999.9 % FS (0.1 % FS 단위) |
|---|
| 적분 시간 (I) | 표준 / 가열 냉각, 위치 비례 (닫기) : 0 ~ 9999s (1s 단위) 0.0 ~ 999.9s (0.1s 단위)
위치 비례 (플로팅) : 1 ~ 9999 (s 1s 단위) 0.1 ~ 999.9s (0.1s 단위) * 4 |
|---|
| 미분 시간 (D) | 0 ~ 9999s (1s 단위) 0.0 ~ 999.9s (0.1s 단위) * 4 |
|---|
| 냉각 비례 대 (P) | 온도 입력 : 0.1 ~ 999.9 ℃ / ° F (0.1 ℃ / ° F 단위)
아날로그 입력 : 0.1 ~ 999.9 % FS (0.1 % FS 단위) |

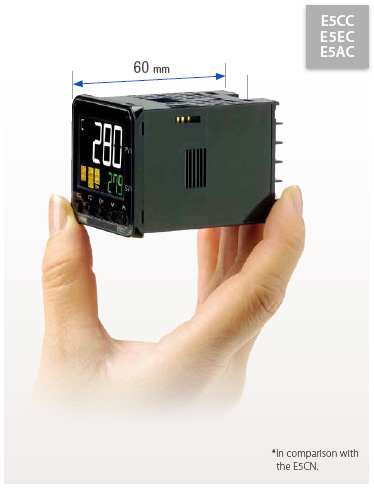

|---|
| 냉각 적분 시간 (I) | 0 ~ 9999s (1s 단위) 0.0 ~ 999.9s (0.1s 단위) * 4 |
|---|
| 냉각 미분 시간 (D) | 0 ~ 9999s (1s 단위) 0.0 ~ 999.9s (0.1s 단위) * 4 |
|---|
| 제어주기 | 0.1,0.2,0.5,1 ~ 99s (1s 단위) |
|---|
| 수동 리셋 값 | 0.0 ~ 100.0 % (0.1 % 단위) |
|---|
| 경보 설정 범위 | -1999 ~ 9999 (소수점 위치는 입력 종류에 따라 다름) |
|---|
| 신호 소스 저항의 영향 | 열전대 : 0.1 ℃ / Ω 이하 (100Ω 이하), 백금 측온 저항체 : 0.1 ℃ / Ω 이하 (10Ω 이하) |
|---|
| 절연 저항 | 20MΩ 이상 (DC500V인가) |
|---|
| 내전압 | AC3,000V 50 또는 60Hz 1min (극성 충전부 단자) |
|---|
| 진동 | 오동작 | 10 ~ 55Hz 20m / s 2 3 축 방향 10min |
|---|
| 내구성 | 10 ~ 55Hz 20m / s 2 3 축 방향 2h |
|---|
| 충격 | 오동작 | 100m / s 2 3 축 방향 각 3 회 |
|---|
| 내구성 | 300m / s 2 3 축 방향 각 3 회 |
|---|
| 질량 | 본체 : 약 210g 어댑터 : 약 4g × 2 개 |
|---|
| 보호 구조 | 전면 : IP66, 리어 케이스 : IP20, 단자부 : IP00 |
|---|
| 메모리 보호 | 비 휘발성 메모리 (쓰기 횟수 : 100 만회) |
|---|
| 설정 도구 | E5EC : CX-Thermo Ver.4.5 이상
E5EC-B : CX-Thermo Ver.4.65 이상 * 9 |
|---|
| 설정 도구 포트 | E5EC / E5EC-B 상단 : USB- 시리얼 변환 케이블 E58-CIFQ2를 사용하여 파소
콘 측 USB 포트와 연결 * 5
E5EC / 형태 E5EC-B 전면 : USB- 시리얼 변환 케이블 E58 -CIFQ2 + 변환 케이블
E58-CIFQ2-E를 사용하여 PC 쪽 USB 포트와 연결 * 5 |
|---|
| 규격 | 인증 규격 | cULus : UL 61010-1 / CSA C22.2 No.61010-1 한국 무선 규칙 (전파법 : KC 마크)
(일부 형식 만) * 6 로이드 규격 * 7 |
|---|
| 규정 준수 | EN 61010-1 (IEC 61010-1) |
|---|
| EMC 지침 | EMI EN 61326-1 * 8
방사 전계 강도 EN 55011 Group1 classA
잡음 단자 전압 EN 55011 Group1 classA
EMS EN 61326-1 * 8
정전기 방전 내성 EN 61000-4-3
버스트 노이즈 내성 EN 61000-4-4
전도성 방해 내성 EN 61000-4-6
서지 내성 EN 61000-4-5
전압 강하 /電断내성 EN 61000-4-11 |
|---|
* 1 : K (-200 ~ 1300 ℃ 범위), T, N -100 ℃ 이하 및 U, L은 ± 2 ℃ ± 1 디지트 이하. B의 400 ℃ 이하는 규정 없음.
B의 400 ~ 800 ℃는 ± 3 ℃ 이하. R, S의 200 ℃ 이하는 ± 3 ℃ ± 1 디지트 이하. C / W는 (± 0.3 % PV 또는 ± 3 ℃의 큰 쪽) ± 1 디지트 이하.
PLⅡ는 (± 0.3 % PV 또는 ± 2 ℃의 큰 쪽) ± 1 디지트 이하.
* 2. 조건 : 주위 온도 : -10 ℃ ~ 23 ℃ ~ 55 ℃ 범위 : 정격 전압의 -15 ~ + 10 %
* 3 : K 센서 -100 ℃ 이하는 ± 10 ℃ 이내.
* 4. 단위는 "적분 / 미분 시간 단위」의 설정에 따릅니다.
* 5. 외부 시리얼 통신 (RS-485)와 USB- 시리얼 변환 케이블 통신을 동시에 사용할 수 있습니다.
 * 6. 해당 양식은 "규격 인증 / 준수"를 참조하십시오.
* 7 로이드 표준을 준수 내용은 "사용하기 전에"의 "선박 표준 준수 정보"를 참조하십시오.
* 8. 산업용 전자 환경 (EN / IEC 61326-1 제 2 표)
* 9. E5EC-B 리니어 전류 출력 타입은 Ver.4.67 이상입니다. USB- 시리얼 변환 케이블 사양 | 대응 OS | Windows XP / Vista / 7 / 8 / 10 * 1 |
|---|
| 지원 소프트웨어 | E5EC : CX-Thermo Ver.4.5 이상
E5EC-B : CX-Thermo Ver.4.65 이상 * 3 |
|---|
| 대응 기종 | E5 □ CT 시리즈, E5 □ C 시리즈, E5CB 시리즈 |
|---|
| USB I / F 규격 | USB Specification 2.0 호환 |
|---|
| DTE 속도 | 38400bps |
|---|
| 커넥터 사양 | PC 측 : USB (A 타입 플러그)
온도 조절기 측 : 전용 직렬 커넥터 |
|---|
| 전원 | 버스 파워 (USB 호스트 컨트롤러 - 라에서 공급) * 2 |
|---|
| 전원 전압 | DC5V |
|---|
| 소비 전류 | 최대 450mA |
|---|
| 출력 전압 | DC4.7 ± 0.2V (USB- 시리얼 변환 케이블에서 온도 조절기 측에 공급) |
|---|
| 출력 전류 | 최대 250mA (USB- 시리얼 변환 케이블에서 온도 조절기 측에 공급) |
|---|
| 사용 주위 온도 | 0 ~ + 55 ℃ (단, 결로 또는 결빙되지 않을 것) |
|---|
| 사용 주위 습도 | 상대 습도 10 ~ 80 % |
|---|
| 보관 온도 | -20 ~ + 60 ℃ (단, 결로 또는 결빙되지 않을 것) |
|---|
| 습도 | 상대 습도 10 ~ 80 % |
|---|
| 고급 | 2,000m 이하 |
|---|
| 질량 | 약 120g |
|---|
Windows는 미국 Microsoft Corporation의 미국 및 기타 국가에서 등록 상표입니다.
* 1 : Windows 10는 CX-Thermo Ver.4.65 이상으로 대응하고 있습니다.
* 2. USB 포트는 High-Power 포트를 사용하십시오.
주. 컴퓨터에 드라이버를 설치해야합니다. 설치 방법은 케이블과 설명서를 참조하십시오.
* 3. E5EC-B 리니어 전류 출력 타입은 Ver.4.67 이상입니다. 통신 성능 | 전송로 연결 | RS-485 : 멀티 드롭 |
|---|
| 통신 방식 | RS-485 (2 선식 반이중) |
|---|
| 동기 방식 | 비동기 |
|---|
| 프로토콜 | CompoWay / F, Modbus |
|---|
| 통신 속도 * | 9600,19200,38400,57600bps |
|---|
| 전송 코드 | ASCII |
|---|
| 데이터 비트 길이 * | 7,8 비트 |
|---|
| 스톱 비트 길이 * | 1,2 비트 |
|---|
| 오류 검출 | 수직 패리티 (없음, 짝수, 홀수)
BCC (블록 체크 캐릭터)
CompoWay / F시
CRC-16 Modbus시 |
|---|
| 흐름 제어 | 없음 |
|---|
| 인터페이스 | RS-485 |
|---|
| 재시도 기능 | 없음 |
|---|
| 통신 버퍼 | 217 바이트 |
|---|
| 통신 응답 송신 대기 시간 | 0 ~ 99ms
초기 값 : 20ms |
|---|
* 통신 속도, 데이터 비트 길이, 스톱 비트 길이, 수직 패리티 설정은 "통신 설정 수준 '에서 각각 독립적으로 설정할 수 있습니다. 통신 기능 프로그램 레스

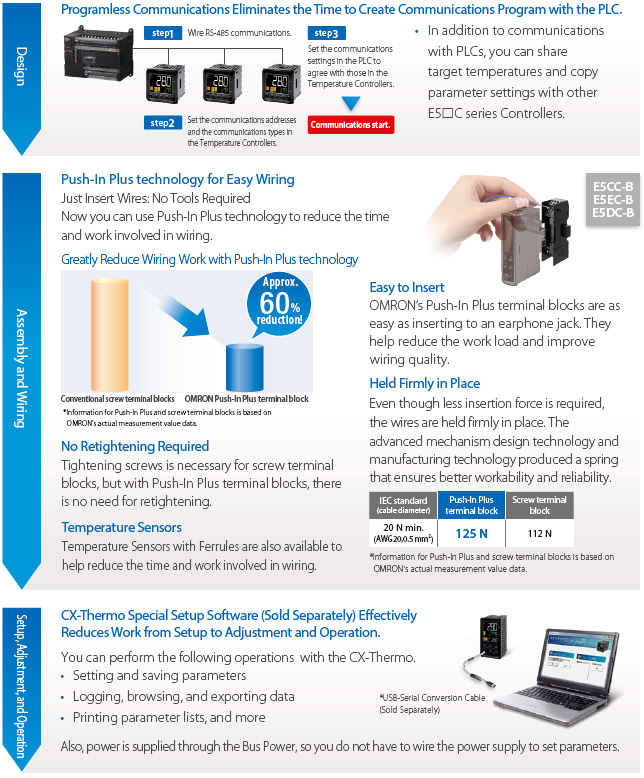

통신 기능 * 1 | PLC의 메모리를 통해 모양 E5 □ C의 매개 변수를 읽거나, 런 / 스톱 할 수있는 기능.
PLC와의 통신은 형태 E5 □ C가 자동으로 수행하므로 통신 프로그램의 작성이 필요 없습니다.
연결 가능 대수 : 32 대 (FX 시리즈는 최대 16 개)
대상 PLC :
오므론 PLC CS / CJ / CP / NJ 시리즈, NX1P
미쓰비시 전기 PLC MELSEC-Q / L / FX3 / iQ-R 시리즈
키엔스 PLC KEYENCE KV 시리즈 |
|---|
구성
통신 기능 * 1 | 연결된 온도 조절기 사이에서 마스터에 설정된 온도 조절기에서 목표 값과 RUN / STOP 지시를 스
슬레이브로 전송하는 것이 가능하다.
목표 값은 기울기 및 오프셋을 설정할 수 있습니다.
연결 가능 대수 : 32 대 (마스터 포함) |
|---|
| 복사 기능 * 2 | 연결된 온도 조절기 사이에서 마스터에 설정된 온도 조절기에서 구성 매개 변수를 슬레이브로 복사
할 수 있습니다. |
|---|
MELSEC은 미쓰비시 전기 주식회사의 등록 상표입니다.
KEYENCE는 주식회사 키엔스의 등록 상표입니다.
* 1 본체 버전 Ver.1.1 이상에 대응
FX 시리즈, KV 시리즈는 본체 버전 Ver.2.1 이상에서 지원
* 2. 프로그램 레스 통신 기능과 구성 통신 기능에 대응하고 있습니다. 전류 검출기 (CT) (별매) 정격 | | E54-CT1
E54-CT3 | E54-CT1L
E54-CT3L |
|---|
| 내전압 | AC1,000V (1min) | AC1,500V (1min) |
|---|
| 진동 | 50Hz, 98m / s 2 |
|---|
| 질량 | 약 11.5g (형태 54-CT1)
약 50g (형태 54-CT3) | 약 14g (형태 54-CT1L)
약 57g (형태 54-CT3L) |
|---|
| 부속품 | 형 E54-CT3 만
접촉자 (2 개)
플러그 (2 개) | 없음 |
|---|
히터 단선 · SSR 고장 | CT 입력 (히터 전류 검출 용) | 단상 히터 용 감지 기능 유형 : 1 점
단상 또는 삼상 히터 용 감지 기능 유형 : 2 점 |
|---|
| 최대 히터 전류 | AC50A |
|---|
| 입력 전류 값 지시 정도 | ± 5 % FS ± 1 디지트 이하 |
|---|
| 히터 단선 경보 설정 범위 * 1 | 0.1 ~ 49.9A (0.1A 단위)
검출 최소 ON 시간 : 100ms * 3 |
|---|
| SSR 고장 경보 설정 범위 * 2 | 0.1 ~ 49.9A (0.1A 단위)
검출 최소 OFF 시간 : 100ms * 4 |
|---|
* 1. 히터 단선 경보는 제어 출력이 ON 일 때의 히터 전류를 측정하고 설정 값 (히터 단선 검출 전류 값)보다 작을 때 출력이 ON됩니다.
* 2. SSR 고장 경보 제어 출력이 OFF 일 때의 히터 전류를 측정하고 설정 값 (SSR 고장 검출 전류 값)보다 크면 출력이 ON됩니다.
* 3. 제어주기 0.1s, 0.2s시는 30ms
* 4. 제어주기 0.1s, 0.2s시는 35ms |
