온도 조절기 ( 디지털 조절계 )

온도 조절기 ( 디지털 조절계 ) 요약정보 및 구매

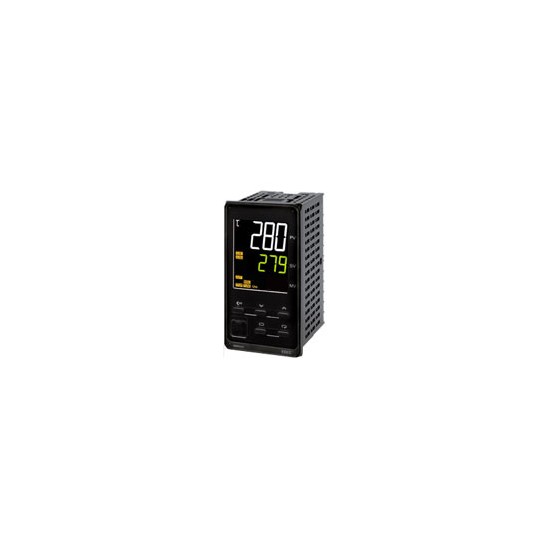

E5EC-800

▶ 백색 PV 표시 및 높이 18mm 로 시인성 대폭 향상
▶ 샘플링 주기 : 50ms
▶ 깊이 (표시부 후면) 60mm의 컴팩트한 본체

제조사 OMRON
판매가격 전화문의
배송비결제 주문시 결제

상품 상세설명



Features

차세대 디지털 조절계
고급 디자인과 간편한 동작




백색 PV 표시 및 새로운 LCD 로 시인성 대폭 향상





먼 곳에서도 쉽게 확인할 수 있도록 대형 표시 문자를 포함한 소형 본체.




백색 PV 표시로 어떠한 조명 환경에서도 알아보기 쉽습니다.
어떠한 각도에서도 알아보기 쉽습니다.





공간 절약 !


 협소한 공간에도 설치할 수 있습니다.




스마트 !


간단한 조작, 특허 받은 오므론의 PID 제어 및 50ms 샘플링 주기 같은 주요 기능으로
E5EC는 신속하고 정밀한 온도 조절의 새로운 표준을 마련합니다.




샘플링 주기: 50ms
빠른 온도 상승에 대응하는 샘플링 속도




 독립 가열 / 냉각 PID
가열 및 냉각 PID는 개별적으로 설정할 수 있습니다. 또한 오토 튜닝(AT)으로
PID가 자동 설정됩니다.



설정 변경 보호
잘못된 설정 변경을 방지하기 위해 키 잠금 설정이 가능합니다.







E5EC 는 다양한 어플리케이션에 대응


고속 PID 제어: 샘플링 주기 50ms
상하한 경보: 보조 출력 2점
모터 밸브 제어: 위치 비례식 제어
(플로팅 제어도 가능)








Lineup



Specifications

정격

전원 전압전원 A 타입 : AC100 ~ 240V 50/60Hz
전원 전압 D 타입 : AC24V 50/60Hz/DC24V
허용 전압 변동 범위전원 전압의 85 ~ 110 %
전력6.6VA 이하 (AC100 ~ 240V), 4.1VA 이하 (AC24V) / 2.3W 이하 (DC24V)
센서 입력온도 입력
 열전대 : K, J, T, E, L, U, N, R, S, B, W, PL Ⅱ
 백금 측온 저항체 : Pt100, JPt100
 비접촉 온도 센서 (ES1B) : 10 ~ 70 ℃ 60 ~ 120 ℃, 115 ~ 165 ℃, 140 ~ 260 ℃
아날로그 입력
 전류 입력 : 4 ~ 20mA, 0 ~ 20mA
 전압 입력 : 1 ~ 5V, 0 ~ 5V, 0 ~ 10V
입력 임피던스전류 입력 150Ω 이하, 전압 입력 1MΩ 이상 (ES2-HB/THB를 접속할 때, 1:1 로 접속해서 사용하십시오. )
제어 방식ON / OFF 또는 2자유도 PID (오토 튜닝 장착)
제어
출력
릴레이 출력SPST-NO, AC250V 5A (저항 부하), 전기적 수명 10 만회, 최소 적용 부하: 5V, 10mA
전압 출력
(SSR 구동용)
출력 전압 DC12V ± 20 % (PNP) 최대 부하 전류 40mA, 단락 보호 회로 내장
(제어 출력 2가 있는 기종은 최대 부하 전류 21mA)
전류 출력DC4 ~ 20mA/DC0 ~ 20mA 부하 500Ω 이하, 분해능: 약 10,000
보조
출력
점수1 점, 2 점, 3 점 (기종에 따름)
출력 사양N.O. 릴레이 출력 AC250V, 2 출력 타입 : 3A (저항 부하)
전기적 수명 10 만회, 최소 적용 부하 5V 10mA
이벤트
입력
점수1 점, 2 점, 3 점 (기종에 따름)
외부 접점
입력 사양
유접점 입력 시 : ON : 1kΩ 이하 OFF : 100kΩ 이상
무접점 입력 시 : ON : 잔류 전압 1.5V 이하 OFF : 누설 전류 0.1mA 이하
유출 전류 : 약 7mA (1 접점 당)
전위차계100Ω ~ 10kΩ
설정 방식전면 키를 이용한 디지털 설정
지시 방식11 세그먼트 디지털 표시 및 단발광 표시
문자 높이 PV : 18.0mm, SV : 11.0mm
멀티 SP 기능최대 8 개의 목표값 (SP0 ~ SP7)을 기억하고 이벤트 입력, 키 조작 또는 시리얼 통신에 따라 선택 가능
뱅크 전환 기능없음
기타 기능매뉴얼 출력, 가열 냉각 제어, 루프 단선 경보 기능, SP 램프, 경보 기능, 히터 단선 검출 기능
(SSR 고장 포함) 40% AT 100% AT, 조작량 리미트, 입력 디지털 필터, 셀프 튜닝,
Robust 튜닝, PV 입력 보정, RUN / STOP, 프로텍트, 제곱근 연산 기능, 조작량 변화율 리미트,
간이 연산, 온도 상태 표시 기능, 간이 프로그램 기능, 입력 이동 평균, 표시 휘도 설정
사용 주위 온도-10 ~ +55 ℃ (단, 결로 또는 결빙되지 않을 것) / 3 년 보증 시 : -10 ~ +50 ℃ (단, 결로 또
는 결빙하지 않을 것)
사용 주위 습도상대 습도 25 ~ 85 %
보존 온도-25 ~ +65 ℃ (단, 결로 또는 결빙되지 않을 것)

성능

지시 정밀도
(주위 온도 23 ℃)
열전대 : (지시값의 ± 0.3 % 또는 ± 1 ℃의 큰 쪽) ± 1 디지트 이하 * 1
백금 측온 저항체 : (지시값의 ± 0.2 % 또는 ± 0.8 ℃의 큰 쪽) ± 1 디지트 이하
아날로그 입력 : ± 0.2 % FS ± 1 디지트 이하
CT 입력 : ± 5 % FS ± 1 디지트 이하
전위차계 입력 : ± 5 % FS ± 1 디지트 이하
온도의 영향 * 2
전압의 영향 * 2
열전대 입력 (R, S, B, W, PL Ⅱ) : (± 1 % PV 또는 ± 10 ℃의 큰 쪽) ± 1 디지트 이하
기타 열전대 입력 : (± 1 % PV 또는 ± 4 ℃의 큰 쪽) ± 1 디지트 이하 * 3
백금 측온 저항체 입력 : (± 1 % PV 또는 ± 2 ℃의 큰 쪽) ± 1 디지트 이하
아날로그 입력 : (± 1 % FS) ± 1 디지트 이하
CT 입력 : (± 5 % FS) ± 1 디지트 이하
입력 샘플링주기50ms
조절 감도온도 입력 : 0.1 ~ 999.9 ℃ / ° F (0.1 ℃ / ° F 단위)
아날로그 입력 : 0.01 ~ 99.99 % FS (0.01 % FS 단위)
비례대 (P)온도 입력 : 0.1 ~ 999.9 ℃ / ° F (0.1 ℃ / ° F 단위)
아날로그 입력 : 0.1 ~ 999.9 % FS (0.1 % FS 단위)
적분 시간 (I)표준 / 가열 냉각, 위치 비례 (클로즈) : 0 ~ 9999s (1s 단위), 0.0 ~ 999.9s (0.1s 단위)
위치 비례 (부동) : 1 ~ 9999s (1s 단위), 0.1 ~ 999.9s (0.1s 단위 )
미분 시간 (D)0 ~ 9999s (1s 단위), 0.0 ~ 999.9s (0.1s 단위) * 4
냉각 비례대 (P)온도 입력 : 0.1 ~ 999.9 ℃ / ° F (0.1 ℃ / ° F 단위)
아날로그 입력 : 0.1 ~ 999.9 % FS (0.1 % FS 단위)
냉각 적분 시간 (I)0 ~ 9999s (1s 단위), 0.0 ~ 999.9s (0.1s 단위) * 4
냉각 미분 시간 (D)0 ~ 9999s (1s 단위), 0.0 ~ 999.9s (0.1s 단위) * 4
제어 주기0.1,0.2,0.5,1 ~ 99s (1s 단위)
매뉴얼 리셋값0.0 ~ 100.0 % (0.1 % 단위)
경보 설정 범위-1999 ~ 9999 (소수점 위치는 입력 종류에 따라 다름)
신호원 저항의 영향열전대 : 0.1 ℃ / Ω 이하 (100Ω 이하), 백금 측온 저항체 : 0.1 ℃ / Ω 이하 (10Ω 이하)
절연 저항20MΩ 이상 (DC500V인가)
내전압AC2, 300V 50 또는 60Hz 1min (이극 충전부 단자)
진동오동작10 ~ 55Hz 20m / s 2 3 축 방향 10min
내구성10 ~ 55Hz 20m / s 2 3 축 방향 2h
충격오동작100m / s 2 3 축 방향 각 3 회
내구성300m / s 2 3 축 방향 각 3 회
질량본체 : 약 210g 어댑터 : 약 4g × 2 개
보호 구조전면 : IP66, 리어 케이스 : IP20, 단자부 : IP00
메모리 보호비휘발성 메모리 (쓰기 횟수 : 100 만회)
규격인증 규격UL61010-1, CSA C22.2 No.61010-1 (UL에서 평가), 한국 전파법 (법률 제 10564 호)
적합 규격EN61010-1 (IEC61010-1) : 오염도 2 과전압 카테고리 Ⅱ, 로이드 규격 * 5
EMC 지령
EMI
방사 전계 강도
잡음 단자 전압
EMS
정전기 방전 규정
전자계 강도 규정
버스트 노이즈 규정
전도성 방해 규정
서지 규정
전압 강하 / 전원 차단 내성
EN61326
EN55011 Group1 classA

EN55011 Group1 ClassA
EN61326
EN61000-4-2
EN61000-4-3
EN61000-4-4
EN61000-4- 6
EN61000-4-5
EN61000-4-11



* 1. K (-200 ~ 1300 ℃ 범위), T, N -100 ℃ 이하와 U, L은 ± 2 ℃ ± 1 디지트 이하. B의 400 ℃ 이하는 규정 없음.
  B의 400 ~ 800 ℃는 ± 3 ℃ 이하. R, S의 200 ℃ 이하는 ± 3 ℃ ± 1 디지트 이하.
     W는 (± 0.3 % PV 또는 ± 3 ℃의 큰 쪽) ± 1 디지트 이하
.
  PL Ⅱ는 (± 0.3 % PV 또는 ± 2 ℃의 큰 쪽) ± 1 디지트 이하.
* 2. 조건 : 주위 온도 : -10 ℃ ~ 23 ℃ ~ 55 ℃ 범위 : 정격 전압의 -15 ~ +10 %
* 3. K 센서 -100 ℃ 이하는 ± 10 ℃ 이내.
* 4. 단위는 "적분 / 미분 시간 단위"설정에 따라 다릅니다.
* 5. 로이드 표준을 준수 내용은 카탈로그의 "선박 표준 준수"를 참조하십시오.



Dimensions
