MicroHAWK Smart Cameras

MicroHAWK Smart Cameras 요약정보 및 구매

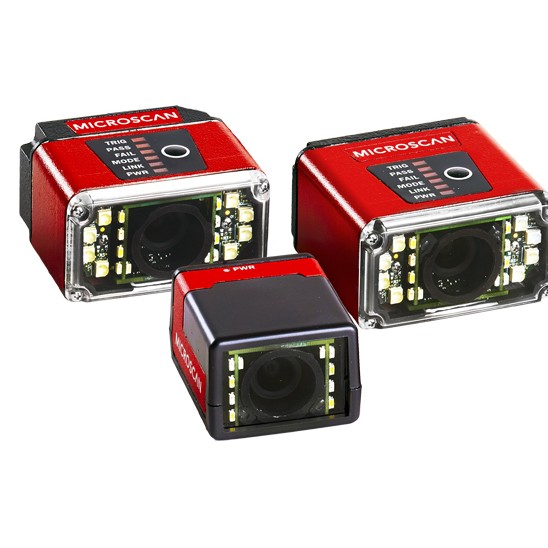

MV-20, MV-30, MV-40

▶ 완전 통합. 매우 강력하고, 작고 가벼운 스마트 카메라!
▶ MV-20 : OEM 스마트 카메라
▶ MV-30 : 소형 Serial / USB 스마트 카메라
▶ MV-40 : 산업용 Ethernet 스마트 카메라

제조사 OMRON
판매가격 전화문의
배송비결제 주문시 결제

상품의 재고가 부족하여 구매할 수 없습니다.

상품 상세설명





Features


고급 비전을 위한 가장 작은 장치 - 자동 ID를 검사 할 수있는 단일 플랫폼

MicroHAWK® 플랫폼은 세계에서 가장 작은 스마트 카메라에서 가장 앞선 머신 비전 기능을 제공합니다. 동급 최고 성능의 이미징 엔진을 기반으로 제작 된 MicroHAWK 카메라는 광학, 프로세서, 조명 및 통신과 완벽하게 통합되어 3 가지 마이크로 폼 팩터에서 모든 검사 작업을 수행 할 수있는 다양한 모듈 형 하드웨어 옵션을 제공합니다. MicroHAWK는 첨단 애플리케이션 용 Visionscape® 소프트웨어로 확장 할 수있는 AutoVISION® 단순화 된 머신 비전 소프트웨어(바코드 판독 + 위치, 카운트, 존재 유/무, OCR 같은 기본 비전 TASK)와 함께 다양한 성능 및 사용자 요구 사항을 충족하는 다양한 애플리케이션 요구 사항을 충족시킬 수있는 업계 최고의 제품입니다.
Auto ID +에서 소프트웨어 경험을 선택하여 머신 비전 검사, 플러그 및 전원 관리를 완료하고 즉시 사용할 수 있습니다.



가장 광범위한 기능 옵션

센서 :
WVGA, SXGA 또는 QSXGA
렌즈 :
표준, 고밀도 또는 UHD
초점 :
고정 또는 자동 초점
속도 :
최대 800 MHz
조명 :
내부 / 외부; 적색, 백색, 청색, IR LED


MV-20 : OEM 스마트 카메라 MV-20
세계에서 가장 작은 완전 통합형 스마트 카메라로, OEM 및 엔지니어에게 추적 성과 검사를 위해 임베디드 디자인을 위한 작고 단순한 동봉된 솔루션으로 완벽한 가치 및 성능 옵션을 제공합니다.
MV-20은 통신 (USB 2.0 고속 및 Ethernet over USB) 및 플러그 앤 플레이 통합을 가능하게 하는 전원 모두에 USB를 사용하는 단일 케이블 솔루션을 제공합니다. Mini는 이제 마이크로이며 사용하기가 매우 쉽습니다.

• IP40 • USB 2.0 고속 • Ethernet over USB • 24 x 34 x 39 mm

MV-30 : 미니어쳐 Serial / USB 스마트 카메라
거대한 잠재력을 지닌 마이크로 크기의 스마트 카메라 인 MV-30은 오므론 마이크로 스캔의 30 년 이상의 Corner-exit 케이블과 고밀도의 혁신적인 공간 효율적 미니어처 디자인을 더욱 발전 시켰습니다. 15 핀 커넥터 (시리얼, USB 2.0 고속 및 Ethernet over USB 기능 제공) 및 선택적 액체 렌즈 자동 초점 기능을 제공합니다. OEM 및 기계 제조업체에게 완벽한 MV-30은 크기, 성능 및 유연한 통합의 완벽한 조화를 제공합니다.

• IP54 • Serial RS-232 • USB 2.0 • Ethernet over USB • 자동 초점 • Corner-exit 케이블

MV-40 : 산업용 이더넷 스마트 카메라
MV-40은 이미징 시장을 가장 작은 IP65 / 67 등급의 진정한 산업용 이더넷 스마트 카메라로 재정의합니다. 견고하고 초소형 케이스에 장착 된 Omron Microscan의 머신 비전 툴 라이브러리를 통해 MV-40은 어떠한 조건에서도 비전 검사 문제를 해결할 수있는 완벽한 패키지입니다. 전례없는 사용 편의성, 고속 통신, 선택 사양 인 액체 렌즈 자동 초점 및 초소형 폼 팩터를 결합한 MV-40은 벤치 마크를 업계 최고의 콤팩트 머신 비전 시스템으로 설정합니다.

• IP65 / 67 • EtherNet / IP • 이더넷 TCP / IP • PROFINET • 자동 초점 • 수동형 PoE

소프트웨어 옵션
• AutoVISION® 소프트웨어는 기본 및 중급 비전 및 자동 ID 응용 프로그램을 해결하기위한 간단한 설정 및 런타임 인터페이스를 제공합니다.
Visionscape 소프트웨어로 확장 가능.
더 알아보기
•  Visionscape® 소프트웨어  는 Omron Microscan의 전체 자동 ID, 검증 및 머신 비전 도구에 대한 액세스와 함께 전문적인 설정 및 런타임 인터페이스를 제공합니다.
더 알아보기


MicroHAWK 기능 비교

 MV-20MV-30MV-40
바코드 판독 (1D / 2D)
완벽한 머신 비전
보호 구조IP40IP54IP65 / 67
PROFINET®
Ethernet TCP / IP, EtherNet / IP ™
Ethernet over USB • •
Serial (RS-232)
USB 2.0 고속 / HID
Passive Power over Ethernet (PoE)
외부 조명
액체 렌즈 자동 초점
컬러 센서
자동 감지 센서 소프트웨어 •
AutoVISION
소프트웨어
Visionscape
소프트웨어





Lineup
MicroHAWK MV-20 시리즈 스마트 카메라
부품 번호사양
7211-1102-0100 MICROHAWK MV-20 WVGA SD 102MM AV 센서
7211-1102-0101 MICROHAWK MV-20 WVGA SD 102MM AV
7211-1102-0102 MICROHAWK MV-20 WVGA SD 102MM AV + VS
7212-2102-0101 MICROHAWK MV-20 SXGA HD 102MM AV
7212-2102-0102 MICROHAWK MV-20 SXGA HD 102MM AV + VS
7212-2102-0103 MICROHAWK MV-20 SXGA HD 102MM AV + VERIF. / OCV
7212-2102-0104 MICROHAWK MV-20 SXGA HD 102MM AV + VERIF. / OCV + VS
7212-3064-0100 MICROHAWK MV-20 SXGA UHD 64MM AV 센서
7212-3064-0102 MICROHAWK MV-20 SXGA UHD 64MM AV + VS
7212-3400-0100 MICROHAWK MV-20 SXGA UHD 400MM AV 센서
7212-3400-0102 MICROHAWK MV-20 SXGA UHD 400MM AV + VS
7213-1102-0100 MICROHAWK MV-20 QSXGA SD 102MM AV 센서
7213-1102-0101 MICROHAWK MV-20 QSXGA SD 102MM AV
7213-1102-0102 MICROHAWK MV-20 QSXGA SD 102MM AV + VS
위의 표준 구성. 파트너 포털에서 MV-20을 사용자 정의하십시오.
참고 : 위의 MV-20 모델에는 6 피트 USB 2.0 전원 케이블이 포함되어 있습니다.
MicroHAWK MV-30 시리즈 스마트 카메라
부품 번호사양
7311-1102-1100 MICROHAWK MV-30 WVGA SD 102MM 적색 AV 센서
7311-1102-1101 MICROHAWK MV-30 WVGA SD 102MM RED AV
7311-1102-1102 MICROHAWK MV-30 WVGA SD 102MM RED AV + VS
7311-2190-1101 MICROHAWK MV-30 WVGA HD 190MM RED AV
7311-2190-1102 MICROHAWK MV-30 WVGA HD 190MM RED AV + VS
7311-2190-1103 MICROHAWK MV-30 WVGA HD 190MM RED AV + VERIF. / OCV
7311-2190-1104 MICROHAWK MV-30 WVGA HD 190MM RED AV + VERIF. / OCV + VS
7311-1000-1100 MICROHAWK MV-30 WVGA SD 자동 초점 적외선 AV 센서
7311-1000-1101 MICROHAWK MV-30 WVGA SD 자동 초점 레드 AV
7311-1000-1102 MICROHAWK MV-30 WVGA SD 자동 초점 빨간색 + AV
7312-1102-1100 MICROHAWK MV-30 SXGA SD 102MM 적색 AV 센서
7312-1102-1101 MICROHAWK MV-30 SXGA SD 102MM RED AV
7312-1102-1102 MICROHAWK MV-30 SXGA SD 102MM RED AV + VS
7312-2190-1101 MICROHAWK MV-30 SXGA HD 190MM RED AV
7312-2190-1102 MICROHAWK MV-30 SXGA HD 190MM RED AV + VS
7312-2190-1103 MICROHAWK MV-30 SXGA HD 190MM RED AV + VERIF. / OCV
7312-2190-1104 MICROHAWK MV-30 SXGA HD 190MM RED AV + VERIF. / OCV + VS
7312-2000-1101 MICROHAWK MV-30 SXGA HD 자동 초점 RED AV
7312-2000-1102 MICROHAWK MV-30 SXGA HD 자동 초점 RED AV + VS
7312-2000-1103 MICROHAWK MV-30 SXGA HD 자동 초점 빨간색 + AV / VERIF. / OCV
7312-2000-1104 MICROHAWK MV-30 SXGA HD 자동 초점 빨간색 + AV / VERIF. / OCV + VS
7312-3064-2100 MICROHAWK MV-30 SXGA UHD 64MM WHT AV 센서
7312-3064-2102 MICROHAWK MV-30 SXGA UHD 64MM WHT AV + VS
7312-3400-2100 MICROHAWK MV-30 SXGA UHD 400MH WHT AV 센서
7312-3400-2102 MICROHAWK MV-30 SXGA UHD 400MM AV + VS
7313-1102-2100 MICROHAWK MV-30 QSXGA SD 102MMWHT AV 센서
7313-1102-2101 MICROHAWK MV-30 QSXGA SD 102MMWHT AV
7313-1102-2102 MICROHAWK MV-30 QSXGA SD 102MMWHT AV + VS
7313-2190-2101 MICROHAWK MV-30 QSXGA HD 190MMWHT AV
7313-2190-2102 MICROHAWK MV-30 QSXGA HD 190MMWHT AV + VS
7313-1000-2100 MICROHAWK MV-30 QSXGA SD 자동 초점 센서
7313-1000-2101 MICROHAWK MV-30 QSXGA SD AUTOFOCUSWHT AV
7313-1000-2102 MICROHAWK MV-30 QSXGA SD AUTOFOCUSWHT AV + VS
7313-2000-2101 MICROHAWK MV-30 QSXGA HD AUTOFOCUSWHT AV
7313-2000-2102 MICROHAWK MV-30 QSXGA HD AUTOFOCUSWHT AV + VS
위의 표준 구성. 파트너 포털에서 MV-30을 사용자 지정하십시오.
MicroHAWK MV-40 시리즈 스마트 카메라
부품 번호사양
7411-1102-1100 MICROHAWK MV-40 WVGA SD 102MM 적색 AV 센서
7411-1102-1101 MICROHAWK MV-40 WVGA SD 102MM RED AV
7411-1102-1102 MICROHAWK MV-40 WVGA SD 102MM RED AV + VS
7411-2190-1101 MICROHAWK MV-40 WVGA HD 190MM RED AV
7411-2190-1102 MICROHAWK MV-40 WVGA HD 190MM RED AV + VS
7411-2190-1103 MICROHAWK MV-40 WVGA HD 190MM RED AV + VERIF. / OCV
7411-2190-1104 MICROHAWK MV-40 WVGA HD 190MM RED AV + VERIF. / OCV + VS
7411-1000-1100 MICROHAWK MV-40 WVGA SD 자동 초점 적외선 AV 센서
7411-1000-1101 MICROHAWK MV-40 WVGA SD 자동 초점 레드 AV
7411-1000-1102 MICROHAWK MV-40 WVGA SD 자동 초점 빨간색 + AV
7412-1102-1100 MICROHAWK MV-40 SXGA SD 102MM 적색 AV 센서
7412-1102-1101 MICROHAWK MV-40 SXGA SD 102MM RED AV
7412-1102-1102 MICROHAWK MV-40 SXGA SD 102MM RED AV + VS
7412-2190-1101 MICROHAWK MV-40 SXGA HD 190MM RED AV
7412-2190-1102 MICROHAWK MV-40 SXGA HD 190MM RED AV + VS
7412-2190-1103 MICROHAWK MV-40 SXGA HD 190MM RED AV + VERIF. / OCV
7412-2190-1104 MICROHAWK MV-40 SXGA HD 190MM RED AV + VERIF. / OCV + VS
7412-2000-1101 MICROHAWK MV-40 SXGA HD 자동 초점 RED AV
7412-2000-1102 MICROHAWK MV-40 SXGA HD 자동 초점 빨간색 AV + VS
7412-2000-1103 MICROHAWK MV-40 SXGA HD 자동 초점 빨간색 + AV / VERIF. / OCV
7412-2000-1104 MICROHAWK MV-40 SXGA HD 자동 초점 빨간색 + AV / VERIF. / OCV + VS
7412-3064-2100 MICROHAWK MV-40 SXGA UHD 64MM WHT AV 센서
7412-3064-2102 MICROHAWK MV-40 SXGA UHD 64MM WHT AV + VS
7412-3400-2100 MICROHAWK MV-40 SXGA UHD 400MH WHT AV 센서
7412-3400-2102 MICROHAWK MV-40 SXGA UHD, 400MM WHT AV + VS
7413-1102-2100 MICROHAWK MV-40 QSXGA SD 102MMWHT AV 센서
7413-1102-2101 MICROHAWK MV-40 QSXGA SD 102MMWHT AV
7413-1102-2102 MICROHAWK MV-40 QSXGA SD 102MMWHT AV + VS
7413-2190-2101 MICROHAWK MV-40 QSXGA HD 190MMWHT AV
7413-2190-2102 MICROHAWK MV-40 QSXGA HD 190MMWHT AV + VS
7413-1000-2100 MICROHAWK MV-40 QSXGA SD 자동 초점 센서
7413-1000-2101 MICROHAWK MV-40 QSXGA SD AUTOFOCUSWHT AV
7413-1000-2102 MICROHAWK MV-40 QSXGA SD AUTOFOCUSWHT AV + VS
7413-2000-2101 MICROHAWK MV-40 QSXGA HD AUTOFOCUSWHT AV
7413-2000-2102 MICROHAWK MV-40 QSXGA HD AUTOFOCUSWHT AV + VS
위의 표준 구성. 파트너 포털에서 MV-40을 사용자 지정하십시오.



Specifications

 MV-20
소프트웨어AutoVISION® Sensor, AutoVISION, Visionscape®
속도400 MHz
OPTICS표준 Density (5.2 mm), High-Density (8.0 mm),
UHD (16.0 mm)
초점SD, HD: 출고시 설정이 50, 102, 190 또는 300 mm
UHD: 출고시 설정이 64 또는 400 mm
센서WVGASXGAQSXGA
픽셀752x4801280x9602592x1944
크기0.34 MP1.2 MP5.0 MP
타입흑백흑백컬러
센서 크기4.51 x 2.88 mm4.80 x 3.60 mm4.536 x 3.402 mm
픽셀 크기6 µm3.75 µm1.75 µm
EXPOSURE TIME50 µsec
- 66,667 µsec
66 µsec
- 58,825 µsec
66 µsec
- 66,667 µsec
셔터GlobalRolling
프레임 속도52405
FTP IMAGE STORAGEYes
PASSIVE POEN/A
연결USB 2.0 High Speed,
Ethernet over USB
커넥터Micro-B USB
보호 구조, 재질IP40, 플라스틱
케이블N/A
조명내부 LEDs: 4 White and 4 Red
외부 LEDs: N/A
DISCRETE I/ON/A
ELECTRICAL5 VDC ± 5 %,
5 VDC에서 350 mA (typ.)
치수24 mm x 34 mm x 39 mm
무게26 g
표시등Power LED, Target LEDs,
Inspection Passed Green Flash

 MV-30
소프트웨어AutoVISION® Sensor, AutoVISION, Visionscape®
속도800 MHz
OPTICS고정: 표준 Density (5.2 mm), High-Density (8.0 mm), UHD (16.0 mm)
자동 초점: 표준 Density (5.2 mm), High-Density (7.7 mm), UHD (16.0 mm)
초점

고정: 출고시 설정이 50, 102, 190 또는 300 mm (SD, HD);
64 또는 400 mm (UHD)
자동 초점: 소프트웨어에서 조절 가능 50-300 mm (SD, HD);

40-150 mm (UHD)

센서WVGASXGAQSXGA
픽셀752x4801280x9602592x1944
크기0.34 MP1.2 MP5.0 MP
타입흑백흑백컬러
센서 크기4.51 x 2.88 mm4.80 x 3.60 mm4.536 x 3.402 mm
픽셀 크기6 µm3.75 µm1.75 µm
EXPOSURE TIME

50 µsec
- 66,667 µsec

66 µsec
- 58,825 µsec

66 µsec
- 66,667 µsec

셔터GlobalRolling
프레임 속도52405
FTP IMAGE STORAGEYes
PASSIVE POEN/A
연결RS-232, USB 2.0 High Speed,
Ethernet over USB
커넥터High-Density 15-Pin D-Sub
보호 구조, 재질IP54, 알루미늄
케이블0.91 m
조명내부 LEDs: 4 White, 4 Red
외부 LEDs: 8 고출력 White, Red, Blue, IR (선택)
DISCRETE I/O2 in/3 out:
트리거 입력; New Master Input: 정격 5-28V (0.16mA @ 5VDC);
Strobe Output; 2 범용 출력: 5V TTL-호환, 싱크 10mA 및 소스 10mA
ELECTRICAL5 VDC ± 5 %,
600 mA at 5 VDC (typ.)
외형 치수25 mm x 45 mm x 38 mm
무게46 g (케이블 제외)
표시등Power LED, Status LEDs, Target LEDs,
Inspection Passed Green Flash

 MV-40
소프트웨어AutoVISION® Sensor, AutoVISION, Visionscape®
속도800 MHz
OPTICS고정: 표준 Density (5.2 mm), High-Density (8.0 mm), UHD (16.0 mm)
자동 초점: 표준 Density (5.2 mm), High-Density (7.7 mm), UHD (16.0 mm)
초점고정: 출고시 설정이 50, 102, 190 또는 300 mm (SD, HD); 64 또는 400 mm (UHD)
자동 초점: 소프트웨어에서 조절 가능 50-300 mm (SD, HD); 40-150 mm (UHD)
센서WVGASXGAQSXGA
픽셀752x4801280x9602592x1944
크기0.34 MP1.2 MP5.0 MP
타입흑백흑백컬러
센서 크기4.51 x
2.88 mm
4.80 x
3.60 mm
4.536 x 3.402 mm
픽셀 크기6 µm3.75 µm1.75 µm
EXPOSURE TIME50 µsec - 66,667 µsec66 µsec - 58,825 µsec66 µsec - 66,667 µsec
셔터GlobalRolling
프레임 속도52405
FTP IMAGE STORAGEYes
PASSIVE POE24V Passive Power over Ethernet (PoE), Type B.
Passive PoE 전원 공급 필요.
연결RS-232, Ethernet TCP/IP,
EtherNet/IP™, PROFINET®
커넥터M12 12-Pin 전원,
M12 8-Pin Ethernet
보호 구조, 재질IP65/67, 알루미늄
케이블N/A
조명내부 LEDs: 4 White, 4 Red
외부 LEDs: 8 고출력 White, Red, Blue, IR (선택)
DISCRETE I/O2 in/3 out:
광 절연 트리거 입력; New Master Input:
양방향, 광 절연, 정격 1-28V (10mA @ 28VDC); Strobe Output; 2 범용 출력: 양방향, 광 절연, 정격 1-28V (ICE < 100mA at 24VDC, 사용자가 전류 제한)
ELECTRICAL4.75-30 VDC, 200 mV p-p max ripple, DC 24V에서 150 mA (typ.)
외형 치수25 mm x 45 mm x 45 mm
무게68 g
표시등Power LED, Status LEDs, Target LEDs,
Inspection Passed Green Flash

광원
유형 : 고출력 LED
출력 파장 : 내부 빨간색 : 625 nm 공칭; 외부 적색 : 617 nm 공칭
작동 수명 : 25 ° C에서 50,000 시간

환경
작동 온도 : 0 ° ~ 45 ° C
보관 온도 : -50 ° ~ 75 ° C (-58 ° ~ 167 ° F)
습도 : 5 % ~ 95 % (비 응축)

Emissions
EN 55022 : 2010 Class A 제한

안전 및 품질
인증 : FCC, CE, UL
RoHS 준수 : 가능
QMS 인증 : www.microscan.com/quality
