스마트 센서 레이저 변위 센서 CMOS 타입

스마트 센서 레이저 변위 센서 CMOS 타입 요약정보 및 구매

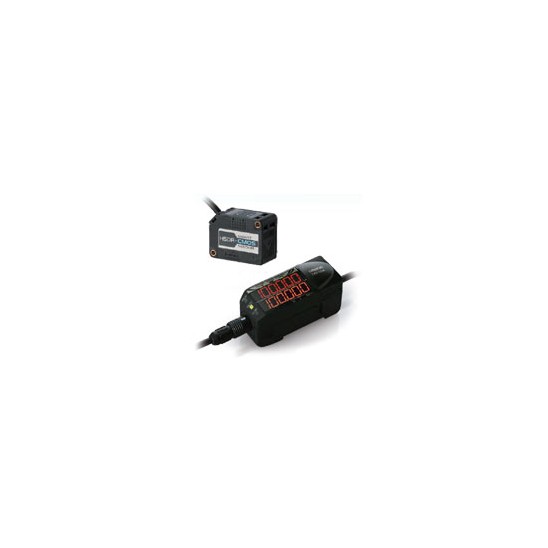

ZX2

▶ 매뉴얼 없이, 저가격으로 10μm를 안정적으로 계측

제조사 OMRON
판매가격 전화문의
배송비결제 주문시 결제

상품 상세설명



Features


ZX2 특징 1

"어떤 작업에서도 10μm 오더로 측정하고 싶다"

색상 재질이 변화해도 워크가 이동해도 안정된 측정 할 수있는
다이나믹 레인지 200 만배의 CMOS [PAT.P]

오므론 독자적인 HSDR-CMOS (High Speed​​ and Dynamic Range) 이미지 센서 채용과 레이저 파워의 무단계 조정 알고리즘은 금속 기판 · 고무 · 투명체까지 어떤 색상, 표면 상태에서도 안정적으로 측정 할 수 있습니다.리니어리티 0.05 % FS *에서 10μm 오더의 측정을 제공합니다.

워크 색상 재질이 변화해도 안정된 측정






워크가 이동하여도 안정 측정

표면이 거친 작업에 대해 투광 빔 라인 빔을 채용함으로써 반사 광량의 평균 및 측정주기 30μs에서 빠르게 수광량을 보정하여 워크 이동에 의해 일어나는 수광량 변동을 줄이고, 워크가 이동하여도 안정된 측정을 실현합니다.






* 리니어리티 : 측정 범위에서 측정시에 나오는 최대 오차

리니어리티± 0.05 % FS는 형태 ZX2-LD50L 40 ~ 50mm의 측정 거리에서 이용한 경우
측정 범위 내에서 최대 오차가 10μm가 되는 것을 말합니다.


ZX2 특징 12

"누구나 최적의 상태로 설정하고 싶다"

하나의 버튼으로 쉽게
선택할 스마트 튜닝 [PAT.P]

사용자의 기술에 의존하지 않고 스마트 튜닝 버튼 1 개로 안정적인 측정에 필요한 최적의 설정을 제공합니다.




워크로 선택 3 종류의 튜닝

계측하는 워크 종류 · 표면 상태에 따라 선택할 수있는 3 가지 튜닝 방법으로 더 확실한 설정이 가능합니다.





싱글 스마트 튜닝

1 개의 워크가 안정 검출 할 수 있도록 버튼 1 초 눌러 최적 설정


멀티 스마트 튜닝

여러 워크가 안정 검출 할 수 있도록 워크마다 버튼 3 초 누르면 최적 설정





액티브 스마트 튜닝

전체 부분이 안정 검출 할 수 있도록 버튼 5 초 눌러 연속 튜닝 최적 설정


열악한 환경에서도 안심 측정

보호 구조 IP67 & 로봇 케이블 & 온도 0.02 % FS / ℃

악 환경에서의 사용을 가능하게하는 보호 구조 IP67입니다. 또한 헤드 케이블 및 연장 케이블은 표준 로봇 케이블을 채용하고 있기 때문에 가동부에서도 안심하고 사용하실 수 있습니다.
또한 광 부품의 고정 나사 고정이 아닌 3 차원 UV 접착을 채용하고 있기 때문에 응력을 억제할 수 있어 온도 특성 0.02 % FS / ℃ *을 실현합니다.



* 실내 온도가 1 ℃ 온도 변화와 측정 값이 0.02 % FS (ZX2-LD50의 경우 4μm 상당) 변동합니다.



장치에 설치 자유도 향상

세계 최소 *

수지 케이스 채용으로 세계에서 가장 작은 CMOS 레이저 변위 센서 헤드를 실현. 좁은 공간에도 설치 가능합니다. 또한 광학 베이스에는 다이캐스팅을 채용하여 온도 변화에 의해 발생하는 측정 오차를 줄일 수 있습니다.


* CMOS 레이저 변위 센서에서 2010 년 9 월 당사 조사




10μm 정도의 측정

용도에 맞는 리니어리티

전체 측정 레인지를 필요로하지 않는 용도에서 보다 정확한 측정을 실현했습니다.
측정 중심 거리보다 앞쪽에서 사용할 경우 리니어리티 정밀도가 전체범위에 비해 1/2에 향상됩니다. *



* 형태 ZX2-LD50L / LD100L의 경우



라인을 멈추지 않기위한 "가시화"

레이저 수명 표시 기능

레이저 다이오드의 수명이 다해 가고 있음을 자동 감지하여 표시하기 때문에 계획적으로 정비를 할 수 있습니다. 앰프 모니터의 메인 디지털 표시와 함께 헤드 뒷면에있는 LED도 점멸 표시로 알려드립니다. 따라서 앰프가 제어반 내에 있어도 헤드에서 확인할 수 있습니다.





설명서 필요없음

11 세그먼트 LED 표시

컴팩트 보디면서, 11 세그먼트 LED 디스플레이를 채용.
알파벳과 숫자를 어렵지 않게 읽을 수 있어 메뉴얼을 참조할 필요가 없습니다.






2 개의 연산을 쉽게

두께 + 감산 모드

연산 유닛을 앰프 사이에 연결하면 두 센서의 측정 값 연산 결과를 한쪽의 앰프에 표시합니다.
연산 기능은 두께와 감산 두 모드 중에서 선택할 수 있습니다.
또한 연산 유닛을 사용해 연결하는 것만으로 상호 간섭 방지가 가능합니다. (최대 5 대까지)






순서 변경을 쉽게

4 뱅크 내장

앰프 유닛 본체에 뱅크 기능을 4 개의 내장하고 있습니다.
뱅크 기능을 바꾸는 것만으로 4 패턴의 순서 변경에 쉽게 대응 가능합니다.



Lineup

※ ◎ 표시 또는 회색 배경 표기의 기종은 표준 재고 기종입니다. 무 표시 (주문 생산 기종)의 납기에 대해서는 거래 대리점에 문의하십시오.

본체

센서 헤드



형상광학 방식빔 형상검출 거리분해능형식
2979_lu_1_​​1확산반사형라인 빔2979_lu_1_​​21.5μm ZX2-LD50L 0.5M
스팟 빔 ZX2-LD50 0.5M
라인 빔2979_lu_1_​​35μm ZX2-LD100L 0.5M
스팟 빔 ZX2-LD100 0.5M
정반사형스팟 빔2979_lu_1_​​41.5μm ZX2-LD50V 0.5M



앰프 유닛



형상전원출력 형식형식
2979_lu_2_1DCNPN 출력 ZX2-LDA11 2M
PNP 출력 ZX2-LDA41 2M



액세서리 (별매)

센서 헤드, 앰프 유닛에 포함되어 있지 않으므로 필요에 따라 주문하세요.

연산 유닛



형상형식
2979_lu_3_1
 ZX2-CAL



통신 인터페이스 유닛



형상이름형식
2979_lu_6_1RS-232C 타입ZX2-SF11



센서 헤드 연장 코드



코드 길이형식
1mZX2-XC1R
4mZX2-XC4R
9mZX2-XC9R
20mZX2-XC20R



* 연장 코드는 여러 개 연결하여 사용하실 수 없습니다.

설치 금속



적용 센서 헤드형상형식내용
ZX2-LD50V
ZX2-LD50L
ZX2-LD50
2979_lu_5_1E39-L178설치 금속 : 1 개
너트 플레이트 : 1 개
+ 나사 (M3 × 30) : 2 개
ZX2-LD100L
ZX2-LD100
2979_lu_5_2E39-L179





Specifications




센서 헤드 (확산 반사 형)



형식ZX2-LD50L ZX2-LD50ZX2-LD100L ZX2-LD100
광학 방식확산 반사
광원
(발광 파장)
가시광 반도체 레이저 (파장 660nm, 1mW 이하, JIS 클래스 2 · IEC / EN Class2 · FDA Class2 * 5)
측정 중심 거리50mm100mm
측정 범위± 10mm± 35mm
빔 형상라인스폿라인스폿
빔 직경 * 1약 60μm × 2.6mm약 φ60μm약 110μm × 2.7mm약 φ110μm
분해능 * 21.5μm5μm
선형 * 3± 0.05 % FS (40 ~
50mm)
± 0.1 % FS (전체 범위)
± 0.1 % FS (40 ~
50mm)
± 0.15 % FS (전체 범위)
± 0.05 % FS (65 ~
100mm)
± 0.1 % FS (전체 범위)
± 0.1 % FS (65 ~
100mm)
± 0.15 % FS (전체 범위)
온도 특성 * 40.02 % FS / ℃
사용 주위 조도수광면 조도 백열 램프 : 10,000lx
주위 온도 범위동작시 : 0 ~ 50 ℃, 보존시 : -15 ~ + 70 ℃ (단, 결빙, 결로하지 않을 것)
주위 습도 범위동작시 · 보존시 : 각 35 ~ 85 % RH (단, 결로하지 않을 것)
내전압AC1,000V 50 / 60Hz 1min
진동 (내구)10 ~ 150Hz 복 진폭 0.7mm X, Y, Z 각 방향 80min
충격 (내구)300m / s2 6 방향 각 3 회 (상하, 좌우, 전후)
보호 구조IEC 규격 IP67
연결 방식커넥터 중계 타입 (표준 코드 길이 50​​0mm)
질량 (포장 상태)약 160g (본체 만의 중량은 약 75g)
재질케이스 커버 : 폴리 부틸 렌 테레 프탈레이트, 광학 창 : 유리 나사부 : 황동, 케이블 : PVC
부속품설명서 페라이트 코어 1 개 (TDK 주식회사 ZCAT1730-0730A) 레이저 경고 라벨 (영문)
FDA 인증 라벨



센서 헤드 (정반사 형)



형식ZX2-LD50V
광학 방식정반사
광원 (발광 파장)가시광 반도체 레이저 (파장 660nm, 0.24mW 이하, JIS 클래스 1 · IEC / EN Class1 · FDA Class1 * 5)
측정 중심 거리48mm
측정 범위± 5mm
빔 형상스폿
빔 직경 * 1약 φ60μm
분해능 * 21.5μm
선형 * 3± 0.3 % FS (. 전체 범위)
온도 특성 * 40.06 % FS / ℃
사용 주위 조도수광면 조도 백열 램프 : 10,000lx
주위 온도 범위동작시 : 0 ~ 50 ℃, 보존시 : -15 ~ + 70 ℃ (단, 결빙, 결로하지 않을 것)
주위 습도 범위동작시 · 보존시 : 각 35 ~ 85 % RH (단, 결로하지 않을 것)
내전압AC1,000V 50 / 60Hz 1min
진동 (내구)10 ~ 150Hz 복 진폭 0.7mm X, Y, Z 각 방향 80min
충격 (내구)300m / s2 6 방향 각 3 회 (상하, 좌우, 전후)
보호 구조IEC 규격 IP67
연결 방식커넥터 중계 타입 (표준 코드 길이 50​​0mm)
질량 (포장 상태)약 160g (본체 만의 중량은 약 75g)
재질케이스 커버 : 폴리 부틸 렌 테레 프탈레이트, 광학 창 : 유리 나사부 : 황동, 케이블 : PVC
부속품설명서 페라이트 코어 1 개 (TDK 주식회사 형태 ZCAT1730-0730A) 레이저 경고 라벨 (영문)
FDA 인증 라벨



주. 반사율이 높은 물체의 경우 측정 범위 밖에서 오 검출하는 경우가 있습니다.
* 1 빔 지름 : 측정 범위의 최소 지름의 값 (실력 값)에서 중심 광 강도의 1 / e (2 13.5 %)로 정의하고 있습니다.
   정의 역외에 누출 광이있어 대상물 주위가 대상물에 비해 반사율이 높은 경우 오진하는 경우가 있습니다.
   또한 빔 직경보다 작은 워크를 검출하는 경우 올바른 측정 값을 얻을 수없는 경우가 있습니다.
* 2 분해능 : 형태 ZX2-LDA에 접속 한 경우의 아날로그 출력의 흔들림의 폭 (± 3σ)을 나타냅니다.
  (ZX2-LDA 응답 시간을 128ms로 설정하고 당사 표준 대상물 (확산 반사 형 : 흰색 세라믹, 정반사 형태 : 1 / 4λ 평면 거울)을 중심 거리로 한 경우의 측정 값을 나타냅니다.)
   워크가 정지 상태의 반복 정밀도를 나타내는 것으로, 거리 정밀도를 나타내는 것은 아닙니다.
   강한 전자계 내에서는 분해능의 성능이 만족스럽지 않은 경우가 있습니다.
* 3. 리니어리티 : 당사 표준 대상물 측정시의 변위 출력의 이상 직선에 대한 오차를 나타냅니다. 대상물에 따라 선형성과 측정 값이 달라질 수 있습니다.
   FS는 측정 범위의 전체 범위를 나타냅니다. (ZX2-LD50 (L) : 20mm)
* 4. 온도 특성 : 센서 헤드와 당사 표준 대상물 사이를 알루미늄 치구로 고정한 경우의 값입니다. (측정 중심 거리에서 측정)
* 5. FDA 규격의 Laser Notice No.50 규정에 따라 EN60825-1 기준에서 확산 반사 형은 Class2, 정반사 형은 Class1로 분류됩니다.
   CDRH에 신고했습니다.

앰프 유닛



형식ZX2-LDA11ZX2-LDA41
측정주기 * 1최소 30μs
응답 시간60μs / 120μs / 240μs / 500μs / 1ms / 2ms / 4ms / 8ms / 12ms / 20ms / 36ms / 66ms / 128ms / 250ms / 500ms
아날로그 출력 * 24 ~ 20mA 최대 부하 저항 300Ω / ± 5VDC 또는 1 ~ 5VDC 출력 임피던스 100Ω
판정 출력
(HIGH / PASS /
LOW : 3 출력)
오류 출력
NPN 오픈 콜렉터 출력 DC30V
50mA 이하 (잔류 전압 부하 전류 10mA 이하 : 1V 이하
부하 전류 10mA 이상 : 2V ​​이하)
PNP 오픈 콜렉터 출력 DC30V
50mA 이하 (잔류 전압 부하 전류 10mA 이하 : 1V 이하
부하 전류 10mA 이상 : 2V ​​이하)
레이저 OFF 입력 /
제로 리셋 입력 /
타이밍 입력 /
리셋 입력 /
뱅크 입력
ON시 : 0V 단락 또는 1.2V 이하
OFF시 : 개방 (누설 전류 0.1mA 이하)
ON시 : 전원 전압 단락 또는 전원 전압 -1.2V 이하
OFF시 : 개방 (누설 전류 0.1mA 이하)
기능스마트 튜닝 / 스케일링 / 샘플 홀드 / 피크 홀드 / 하한 고정 /
피크 to 피크 홀드 / 셀프 피크 홀드 / 셀프 하단 홀드 / 평균 홀드 /
제로 리셋 / 온 딜레이 타이머 / 오프 딜레이 타이머 / 유지 클램프 전환 / (AB) 연산 * 3 /
두께 연산 * 3 / 상호 간섭 방지 * 3 / 레이저 열화 검지 / 뱅크 기능 (4 뱅크) / 미분 기능
표시 등판정 표시 등 : HIGH (주황색), PASS (녹색), LOW (주황색), 11 세그먼트 디지털 메인 디스플레이 (적색),
11 세그먼트 디지털 서브 표시 (주황색) 레이저 ON (녹색), 제로 리셋 (녹색) 활성화 표시 (녹색)
메뉴 표시 (녹색), HIGH 임계 값 표시 (주황색), LOW 임계 값 표시 (주황색)
전원 전압DC10 ~ 30V 리플 (pp) 10 % 포함
소비 전력3,000mW 이하 (DC24V시 125mA 이하, DC12V시 250mA 이하)
주위 온도 범위동작시 : 0 ~ 50 ℃, 보존시 : -15 ~ + 70 ℃ (단, 결빙, 결로하지 않을 것)
주위 습도 범위동작시 · 보존시 : 각 35 ~ 85 % RH (단, 결로하지 않을 것)
내전압AC1,000V 50 / 60Hz 1min
진동 (내구)10 ~ 150Hz 복 진폭 0.7mm X, Y, Z 각 방향 80min
충격 (내구)300m / s 2 6 방향 각 3 회 (상하, 좌우, 전후)
보호 구조IEC 규격 IP40
연결 방식코드 인출 타입 (표준 코드 길이 2m)
질량 (포장 상태)약 200g (본체 만의 중량은 약 135g)
재질케이스 : 폴리 부틸 렌 테레 프탈레이트, 커버 : 폴리 카보네이트 표시부 : 메타 크릴 수지,
버튼 : 폴리 아세탈, 케이블 : PVC
부속품설명서



* 1. 당사 표준 대상물 (백색 세라믹)의 경우.
* 2. MENU 모드에서 전류 출력 (4 ~ 20mA) 전압 출력 (± 5V 또는 1 ~ 5V)을 선택 설정합니다.
* 3. 연산 유닛 ( ZX2-CAL)가 필요합니다. 2 대의 연산 5 대까지 상호 간섭 방지 할 수 있습니다.

연산 유닛



형식ZX2-CAL
적용 스마트 센서 앰프 유닛ZX2-LDA11 /  ZX2-LDA41
소비 전류12mA 이하 (앰프 유니트에서 공급)
주위 온도 범위동작시 : 0 ~ 50 ℃, 보존시 : -15 ~ + 70 ℃ (단, 결빙, 결로하지 않을 것)
주위 습도 범위동작시 · 보존시 : 각 35 ~ 85 % RH (단, 결로하지 않을 것)
연결 방식커넥터 유형
내전압AC1,000V 50 / 60Hz 1min
진동 (내구)10 ~ 150Hz 복 진폭 0.7mm X, Y, Z 각 방향 80min
충격 (내구)300m / s 2 6 방향 각 3 회 (상하, 좌우, 전후)
재질케이스 : ABS, 표시부 : 메타 크릴 수지
질량 (포장 상태)약 50g (본체 만의 중량은 약 15g)
부속품설명서



ZX2 용 통신 인터페이스 유닛



형식 ZX2-SF11
전원 전압DC10 ~ 30V ± 10 % (리플 (pp) 10 % 포함)
(센서 앰프에서 공급)
소비 전력720mW 이하 (24V시 30mA 이하, 12V시 60mA 이하)
(센서 앰프의 전류 출력 전류는 제외)
접속 앰프 유니트 형식ZX2-LDA □□ (2013 년 11 월 생산분부터)
연결 앰프 유닛 버전V1.330 이상
(센서 앰프 버전은 센서 앰프 전원
투입시 서브 디지털 표시등에 표시됩니다)
안뿌유닛 卜 연결 가능 대수5 개
통신 기능통신 포트RS-232C 포트 (D-SUB 9 핀 커넥터)
통신 방식전이중
동기 방식비동기
전송 코드ASCII
통신 속도38,400 (출하시) / 9,600bps 전환 가능
데이터 비트 길이8bit
패리티 검사없음
스톱 비트 길이1bit
데이터 구분수신시CR 또는 CR + LF를 자동 인식
전송시CR + LF 고정
표시 등전원 : 녹색, 센서 통신 중 : 녹색, 센서 통신 오류 : 빨간색
외부 단말 통신 : 녹색, 외부 단말 통신 에러 : 빨간색
보호 회로전원 역 접속 보호
절연 저항동작시 : 0 ~ + 50 ℃, 보존시 : -15 ~ + 60 ℃
(단, 결빙, 결로하지 않을 것)
내전압동작시 · 보존시 : 35 ~ 85 % RH
(단, 결로하지 않을 것)
재질20MΩ 이상 (DC500V 메가에서)
부속품AC1000V 50 / 60Hz 1 분간 누설 전류 10mA 이하
주위 온도케이스 : 폴리 쁘띠 렌 테레 프탈레이트 커버 : 폴리 카보네이트
