스마트 접촉 센서 (판별 타입)

스마트 접촉 센서 (판별 타입) 요약정보 및 구매

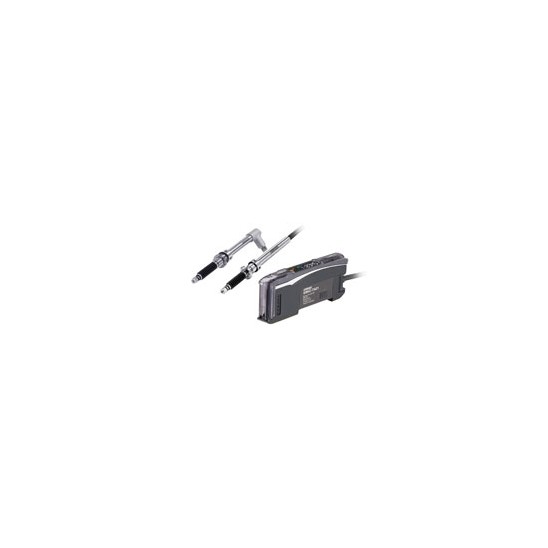

E9NC-T

▶ 진동이나 충격에 강한 접촉 센서

제조사	OMRON
판매가격	전화문의
배송비결제	주문시 결제

상품의 재고가 부족하여 구매할 수 없습니다.

카달로그

이전상품 산업용 스위칭 허브 다음 상품 스마트 센서 레이저 변위 센서 CMOS 타입

상품 상세설명

Features

망가지기 어려움

진동이나 충격에 강함

볼 스플라인 구조

공을 홈에서 개최 볼 스플라인 구조 (그림 오른쪽)를 채용. 진동이나 충격에 공의 타격이 내부에 붙는 등 고장 요인이 일어나기 어려운 구조로 되어 있습니다. 기존 방식 (아래 왼쪽)와 비교하여 내하중성이 높고, 매우 부드러운 슬라이딩 동작이 장기적으로 안정성 있게 지속됩니다.

물 • 기름에 강함

IP67 보호 구조 및 자기 검출 방식 * 1

IP67 이외에 자기 검출 방식을 채용. 만일 물이나 기름, 이슬이 검출 부분에 침입해서 광처럼 빛이 차단 될 수 없습니다. 따라서 가혹한 환경 하에서도 안정된 탐지가 가능합니다.

* 1. 라이트 앵글 타입의 엘보를 장착하고 에어 호스를 설치했을 때만.
스트레이트 타입의 IP67 사양 제품은 향후 발매 예정. 자세한 내용은 대리점에 문의하십시오.

굴곡에 강함

로봇 코드 * 3

* 3. 센서 헤드의 코드 프리 앰프 - 앰프 간의 연결 코드 사양.

공간 절약

슬림하고 짧은 센서 헤드

외경 φ8mm

* E9NC-TH5S (왼쪽), E9NC-TH5L (오른쪽)

평면 앰프 유닛

폭 10mm 슬림 바디

* 상기 접속 예시의 경우

고기능

필드 네트워크 대응

분해능 0.1μm의 고정밀 데이터 전송

일반적인 아날로그 출력 타입은 데이터가 전송 될 때 정밀도가 떨어지지 만,
통신 유형인 경우 측정 된 0.1μm의 고정밀 디지털 데이터 그대로 전송할 수 있습니다.

여러 대 연결

최대 30 개까지의 센서를 배선 연결 가능 * 1

센서 통신 장치 E3NW-ECT에 E9NC-TA0을 원터치로 연결할 수 있습니다. 동시 측정과 여러 공정에서의 측정을 쉽게 구현할 수 있습니다. 또한 아날로그 출력 타입에 비해 배선이므로, 배선 공수를 줄일 수 있습니다.

* 1. 오므론의 NJ 시리즈를 EtherCAT에서 사용하는 경우.
CC-Link는 최대 16 개입니다.

8 종류의 연산 기능

최대 값, 최소값에서 변형, 두께까지

FB (함수 블록)를, 상위 기종에 추가하는 것만으로, 각종 연산을 쉽게 할 수 있습니다.

* 2 오므론 NJ 시리즈, 미츠비시 전기 Q 시리즈, L 시리즈 용의 FB를 준비하고 있습니다.
자세한 내용은 점원에게 문의하십시오.

Lineup

※ ◎ 표시 또는 회색 배경 표기의 기종은 표준 재고 기종입니다. 무표시 (주문 생산 기종)의 납기에 대해서는 거래 대리점에 문의하십시오.

센서 헤드

(프리 앰프 - 앰프 간의 연결 코드는 센서 헤드에 포함되어 있지 않으므로 사용 시에는 반드시 준비해 주십시오.)

유형	측정 범위 (가동 범위)	분해능	형식
스트레이트	5mm	0.1μm	◎	E9NC-TH5S 2M
직각 에어 타입			◎	E9NC-TH5L 2M
플랜지 타입 / 스트레이트			◎	E9NC-TH5SF 2M
플랜지 타입 / 직각 에어 타입			◎	E9NC-TH5LF 2M
스트레이트	12mm		◎	E9NC-TH12S 2M
직각 에어 타입			◎	E9NC-TH12L 2M
플랜지 타입 / 스트레이트			◎	E9NC-TH12SF 2M
플랜지 타입 / 직각 에어 타입			◎	E9NC-TH12LF 2M

앰프 유니트

유형	형식
통신 유형 *	◎	E9NC-TA0
ON / OFF 출력 유형	NPN 출력		PNP 출력
ON / OFF 출력 유형	◎	E9NC-TA21 2M	◎	E9NC-TA51 2M

* 앰프 유닛을 네트워크 연결하려면 센서 통신 장치가 필요합니다.

센서 헤드 액세서리

프리 앰프 - 앰프 간의 접속 코드 (필수)

코드 길이	형식		수량
0.5m	◎	E9NC-TXC05	1
5m	◎	E9NC-TXC5	1
10m	◎	E9NC-TXC10	1
20m	◎	E9NC-TXC20	1

측정자

E9NC-TB1는 센서 헤드에 포함되어 있습니다. 교환 시 및 필요에 따라 주문해 주십시오.

유형	형식		수량
φ3 측정자	◎	E9NC-TB1	1
나일론 측정자	◎	E9NC-TB2	1
평면도 용 측정자	◎	E9NC-TB3	1

고무 부츠

센서 헤드에 포함되어 있습니다. 교환 시 및 필요에 따라 주문해 주십시오.

적용 센서 헤드	형식		수량
E9NC-TH5 □	◎	E9NC-G5	1
E9NC-TH12 □	◎	E9NC-G12	1

앰프 유니트 액세서리

설치 브라켓 (앰프 유니트 용)

앰프 유니트에 포함되어 있지 않으므로 필요에 따라 주문해 주십시오.

외형	형식		수량
	◎	E39-L143	1

DIN 레일

앰프 유니트에 포함되어 있지 않으므로 필요에 따라 주문 해주십시오.

유형	형식		수량
바 형 / 길이 1m	◎	PFP-100N	1
바 형 / 길이 0.5m	◎	PFP-50N	1
심 형 / 길이 1m	◎	PFP-100N2	1

엔드 플레이트

앰프 유니트에 포함되어 있지 않으므로 필요에 따라 주문해 주십시오.

외형	형식		수량
	◎	PFP-M	1

센서 통신 장치

종류	형식
EtherCAT 센서 통신 장치	◎	E3NW-ECT
CC-Link 센서 통신 장치	◎	E3NW-CCL
분산 장치 *	◎	E3NW-DS

9NC-TA0에 대응 펌웨어 1.03 (2014 년 7 월 생산분) 이후 상품입니다.
* 분산 장치는 모든 센서 통신 장치와 연결할 수 있습니다. EtherCAT ®는 독일 Beckhoff Automation GmbH에 의해 라이센스 된 특허 기술이며 등록 상표입니다. CC-Link는 미쓰비시 전기 주식회사의 등록 상표로, CC-Link 협회가 관리하는 상표입니다.

Specifications

센서 헤드

외형	스트레이트	E9NC-TH5S	E9NC-TH12S
	직각 에어 타입	E9NC-TH5L	E9NC-TH12L
	플랜지 타입 / 스트레이트	E9NC-TH5SF	E9NC-TH12SF
	플랜지 타입 / 직각 에어 타입	E9NC-TH5LF	E9NC-TH12LF
측정 범위 (가동 범위)		5mm	12mm
분해능		0.1μm
*정확도 1**		1μm
*측정력 1**	위	0.35 ± 0.25N	0.4 ± 0.3N
	가로	0.4 ± 0.25N	0.5 ± 0.3N
	아래	0.45 ± 0.25N	0.6 ± 0.3N
표시등 (프리 앰프)		동작 표시등 (청색 / 적색)
주위 온도 범위		작동시 : -10 ~ +55 ℃, 보존시 : -20 ~ +60 ℃ (단, 결빙, 결로하지 않을 것)
주위 습도 범위		동작시, 보존시 : 각 35 ~ 85 % RH (단, 결로하지 않을 것)
최대 응답 속도		80m/min
원점 검출 속도		80m/min
원점 위치		스핀들 압출 위치 (최하점)보다 1 ± 0.5mm
진동 (내구성)		100m / s ² (20 ~ 2,000 Hz) X, Y, Z 각 방향 20min
충격 (내구성)		1,000 m / s ²　X, Y, Z 각 방향 3 회
보호 구조	헤드부 (직각 에어 타입 에어용 호스 엘보 사용시)	IEC 규격 IP67
보호 구조	상기 이외의 헤드부 +프리 앰프부	-
슬라이딩 횟수		6,000 만회 (당사 독자 평가 방법에 따름)
측정자		초강성 구면 부착 M2.5
연결 방식		커넥터 중계 타입 (헤드 - 프리 앰프 사이 : 2m)
재질	헤드부	스테인레스 (SUS303)
	고무 부츠	니트릴 고무 (NBR)
	프리앰프부	ABS
	*측정자 접촉부 2**	초강
	코드	PVC
	에어용 호스 엘보 (부속품) (직각 에어 타입만)	황동, 니켈 도금
	조임 너트, 웨이브 와셔 (플랜지 타입만)	조임 너트 : 스텐레스 (SUS410), 웨이브 와셔 : SK5
질량 (포장 상태 / 본체만)		약 340g / 약 110g
부속품		【공통】 스패너, 취급 설명서 【직각 에어 타입】 호스 엘보 【플랜지 타입】 조임 너트, 웨이브 와셔, 클램프 스패너, 회전 방지 핀

* 1. 주위 온도 20 ℃ 일 때의 값입니다.
* 2. 부속 E9NC-TB1 (φ3 측정자)의 경우입니다.

앰프 유니트

유형		통신 유형	ON / OFF 출력 유형
NPN 출력		E9NC-TA0	E9NC-TA21
PNP 출력		E9NC-TA0	E9NC-TA51
연결 방식		센서 통신 유닛 용 커넥터	코드 인출 타입
입출력	출력	- * 1	2 출력
입출력	외부 입력	- * 1	1 입력
전원 전압		센서 통신 장치를 통해 커넥터보다 공급	DC10 ~ 30V 리플 (pp) 10 % 포함
표시 분해능		최소 0.1μm
*소비 전력 2**		전원 전압 24V 일 때 일반 모드 : 2,040 mW 이하 (소비 전류 85mA 이하) 에코 기능 ON : 1,800 mW 이하 (소비 전류 75mA 이하) 에코 기능 LO : 1,920 mW 이하 (소비 전류 80mA 이하)
*제어 출력 3**		-	부하 전원 전압 DC30V 이하, 오픈 콜렉터 출력 형 부하 전류 : 2 출력 합계 100mA 이하 (잔류 전압 부하 전류 10mA 미만 : 1V 이하, 부하 전류 10 ~ 100mA : 2V 이하) 오프 상태 전류 0.1mA 이하
외부 입력		-	* 4 참조
표시 등		7 세그먼트 디스플레이 (백색) GO 표시 등 (주황색), HIGH / LOW 표시 등 (주황색), NO / NC 표시 등 (주황색), PRST 표시 등 (녹색), ST 표시 등 (청색)
보호 회로		전원 역접 보호, 출력 단락 회로 보호	전원 역접 보호, 출력 단락 회로 보호, 출력 반전 연결 보호
응답 시간	빠른 모드 (SHS)	동작 · 복귀 : 각 3ms
	고속 모드 (HS)	동작 · 복귀 : 각 10ms
	표준 모드 (Stnd)	동작 · 복귀 : 각 100ms
	기가모도 (GIGA)	동작 · 복귀 : 각 1,000 ms
임계 값 설정		스마트 튜닝 [2 점 구역 튜닝 / 공차 튜닝 / 2 점 튜닝 / 1 점 튜닝] 또는 수동 조정
뱅크 수		4
기능	출력 모드 선택	보통 출력 / 하이브리드 출력 (HIGH / GO / LOW / 오류 2 bit 조합에 의한 출력)
	사전	마이너스 표시 가능
	*설정 재설정 5**	초기 재설정 (공장 출하 상태) / 사용자 리셋 (저장 한 상태)에서 선택 가능
	*에코 모드 6**	OFF (디지털 디스플레이 점등) / ECO ON (디지털 디스플레이 꺼짐) / ECO LO (디지털 표시 암점 등)에서 선택 가능
	뱅크 전환 설정	BANK1 ~ 4에서 선택 가능
	원점 사용 설정	사용 여부 선택 가능
	디렉션	전환 가능
	출력 설정	일반 모드 / 지역 검색 모드에서 선택 가능
	외부 입력 설정	-	프리셋 BANK 전환 입력 OFF 튜닝에서 선택 가능
	표시 자리수	0.0001mm ~ 1mm 단위까지 설정 가능
	히스 폭 설정	-	기본 설정 또는 사용자 설정에서 선택 가능, 사용자 설정의 경우 히스 폭 0 ~ 9999.9999까지 설정 가능
최대 연결 대수		E3NW-ECT 사용시 30 개 * 7 E3NW-CCL 사용시 16 개	30 개
주위 온도 범위		작동시 : 1 ~ 2 대 연결시 : 0~ 55℃, 3 ~ 10 대 연결시 : 0 ~ 50 ℃, 11 ~ 16 대 연결시 : 0 ~ 45 ℃, 17 ~ 30 대 연결시 : 0 ~ 40 ℃ 보존시 : -30 ~ +70 ℃ (단, 결빙, 결로하지 않을 것)	작동시 : 1 ~ 2 대 연결시 : -25 ~ +55 ℃, 3 ~ 10 대 연결시 : -25 ~ +50 ℃, 11 ~ 16 대 연결시 : -25 ~ +45 ℃, 17 ~ 30 대 연결 시 : -25 ~ +40 ℃ 보존시 : -30 ~ +70 ℃ (단, 결빙, 결로하지 않을 것)
주위 습도 범위		동작시, 보존시 : 각 35 ~ 85 % RH (단, 결로하지 않을 것)
절연 저항		20MΩ 이상 (DC500V 메가에서)
내전압		AC1, 000V 50/60Hz 1min
진동 (내구성)		10 ~ 55Hz 복 진폭 1.5mm X, Y, Z 각 방향 2h
충격 (내구성)		150m / s ² X, Y, Z 각 방향 3 회	500m / s ²　X, Y, Z 각 방향 3 회
질량 (포장 상태 / 본체만)		약 65g / 약 25g	약 115g / 약 75g
재질	케이스	폴리 카보네이트 (PC)
	커버	폴리 카보네이트 (PC)
	코드	-	PVC
부속품		설명서

* 1. 2 개의 센서 출력이 네트워크를 통해 PLC에 자주 나타납니다.
      PLC 네트워크를 통해 조작으로 각종 설정 변경 검출 값 읽어 내기가 가능합니다.
* 2 전원 전압 10 ~ 30V시
       일반 모드 : 2,250 mW 이하 (전원 전압 30V시 소비 전류 75mA 이하 / 전원 전압 10V시 소비 전류 155mA 이하)
       에코 기능 ON : 2,010 mW 이하 (전원 전압 30V시 소비 전류 67mA 이하 / 전원 전압 10V시 소비 전류 135mA 이하)
       에코 기능 LO : 2,130 mW 이하 (전원 전압 30V시 소비 전류 71mA 이하 / 전원 전압 10V시 소비 전류 145mA 이하)
* 3. 4 개 이상 연결시 2 출력 합계 20mA 이하
* 4. 입력에 대한 자세한 내용은 아래와 같습니다.

	유 접점 입력 (릴레이, 스위치)	무 접점 입력 (트랜지스터)	*입력 시간 4-1**
NPN 타입	ON시 : 0V 단락 (유출 전류 : 1mA 이하) OFF시 : 개방 또는 Vcc에 단락	ON시 : 1.5V 이하 (유출 전류 : 1mA 이하) OFF시 : Vcc-1.5V ~ Vcc (누설 전류 : 0.1mA 이하)	ON : 9ms 이상 OFF : 20ms 이상
PNP 타입	ON시 : Vcc에 단락 (흡입 전류 : 3mA 이하) OFF시 : 개방 또는 0V에 합선	ON시 : Vcc-1.5V ~ Vcc (흡입 전류 : 3mA 이하) OFF시 : 1.5V 이하 (유출 전류 : 0.1mA 이하)	ON : 9ms 이상 OFF : 20ms 이상

* 4-1. 외부 입력 조정을 선택했을 때만 ON / OFF 모두 25ms 이상.
* 5. BANK는 사용자 초기화에서 재설정 및 사용자 세이브로 저장되지 않습니다.
* 6. 에코 기능 LO는 2014 년 8 월 생산분부터 추가.
* 7 오므론 NJ 시리즈와 연결 한 경우.

Dimensions

Caution: All units are in millimeters unless otherwise indicated.

Tolerance class IT16 applies to dimensions in this data sheet unless otherwise specified.
