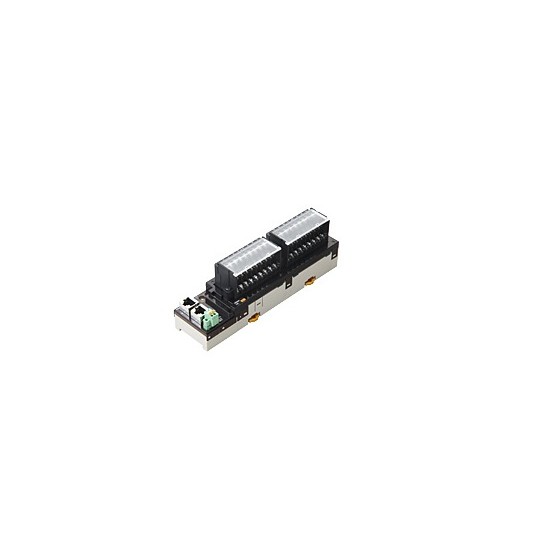

디지털 I/O터미널 나사식 3단 단자대 타입

디지털 I/O터미널 나사식 3단 단자대 타입 요약정보 및 구매

GX-ID16□2 / OD16□2 / MD16□2

▶ 하나의 접점마다 커먼 단자를 준비
▶ 중계 단자대가 불필요.

제조사 OMRON
판매가격 전화문의
배송비결제 주문시 결제

상품의 재고가 부족하여 구매할 수 없습니다.

상품 상세설명



Features


동시 고정이 불필요하며 배선한 곳도 알기 쉬움.

탈착식의 나사 단자대의 탑재로 유지보수성 향상.

고속 처리를 실현하기 위한 입력 응답 시간의 변환 가능.

노드 어드레스는 로터리 스위치 설정과 툴 설정 선택 가능.
로터리 스위치의 경우 간단하게 설정할 수 있으며 보수시의 노드 식별 용이.



Lineup


사양

형식

해외규격

나사식 단자대 타입

3단 단자대

입력

16

NPN

GX-ID1612

CE

PNP



GX-ID1622

CE

출력

16

NPN

GX-OD1612

CE

PNP



GX-OD1622

CE

입력출력

8점입력/8점출력

NPN

GX-MD1612

CE

PNP



GX-MD1622

CE



Specifications

정격/성능

일반 사양

항목

사양성능

유니트 전원 전압

DC20.4~26.4VDC24V−15~+10%)

I/O전원 전압

DC20.4~26.4VDC24V−15~+10%)

내노이즈성

IEC61000-4-4에 준거 2kV전원라인

내진동

오동작 10~60Hz 진폭폭 0.7mm, 60~150Hz 50m/s2 X, Y, Z 각방향80
<릴레이 출력 유니트 GX-OC1601만>
10
55Hz 복진폭0.7mm

내충격

150m/s2 진폭폭 0.7mm
<릴레이 출력 유니트 GX-OC1601만>
100m/s2
3축 6방향 각3회)

내전압

AC600V(절연되는 회로 간)

절연저항

20MΩ이상( 절연되는 회로 간 )

사용주위온도

−10~55℃

사용주위습도

25~85%(결로 없을 것

사용주위환경

부식성 가스가 없을 것

보존온도

−25~65℃

보존습도

25~85%(결로 없을 것

단자대 나사 조임 토크

M3(결선용 나사):0.5Nm
M3
(단자대 설치용 나사):0.5Nm

설치 방식

DIN35mm레일 설치

2단 단자대 및3단 단자대 타입 I/O터미널만 해당.









입력부 사양

16점 입력 터미널

항목

사양성능

GX-ID1612

GX-ID1622

입력점수

16

내부 I/O커먼선 처리

NPN대응

PNP대응

ON 전압

DC15V이상(각 입력단자와 V간)

DC15V이상( 각 입력단자와 G간 )

OFF전압

DC5V이하( 각 입력단자와 V간 )

DC5V이하( 각 입력단자와 G간 )

OFF전류

1.0mA이하

입력 전류

6.0mA이하/점(DC24V일 때)
3.0mA
이하/점(DC17V일 때)

ON지연 시간

0.1ms 이하

OFF지연 시간

0.2ms 이하

입력 필터 값

필터 없음, 0.5ms, 1ms, 2ms, 4ms, 8ms, 16ms, 32ms(출하시 설정:1ms

커먼 당 회로 수

8/커먼

입력 표시

LED표시(황색)

절연 방식

포토 커플러 절연

I/O급전방식

I/O전원별 공급

입력 접속 기기 공급 전류

100mA/

유니트 전원 소비 전류

90mA이하(전원 전압DC20.4~26.4V일 때)

I/O전원 소비 전류

5mA이하(전원 전압DC20.4~26.4V일 때)

질량

370g이하

확장 기능

없음

단락 보호 기능

없음

. VG단자에 공급하는I/O전원 전류값에 대해서는 유저매뉴얼(SBCD-350)를 참조해 주십시오.







출력부 사양

16점 출력 터미널

항목

사양성능

GX-OD1612

GX-OD1622

출력점수

16

정격 전원(ON전류)

0.5A/, 4.0A/커먼

내부I/O커먼선 처리

NPN대응

PNP대응

잔류 전압

1.2V이하(DC0.5A, 각 출력 단자와G사이)

1.2V이하(DC0.5A, 각 출력 단자와V사이)

누설 전류

0.1mA이하

ON지연 시간

0.5ms이하

OFF지연 시간

1.5ms이하

커먼 당 회로수

8/커먼

출력 표시

LED표시(황색)

절연 방식

포토 커플러 절연

I/O급전 방식

I/O전원별 공급

출력접속기기 공급전류

100mA/

유니트 전원소비 전류

90mA이하(전원 전압DC20.4~26.4V일 때)

I/O전원 소비 전류

5mA이하(전원 전압DC20.4~26.4V일 때)

질량

370g이하

확장기능

없음

통신이상시 출력유지

유지/클리어 선택 가능

단락 보호 기능

없음

. V및 G단자에 공급하는I/O전원전류값에 대해서는 유저매뉴얼(SBCD-350)을 참고해 주십시오.









입출력부 사양

8점 입력/8점 출력 터미널
입력부/출력부 공통

항목

사양성능

GX-MD1612

GX-MD1622

내부I/O커먼 선 처리

NPN대응

PNP대응

입출력 표시

LED표시(황색)

유니트 전원 소비 전류

90mA이하(전원전압DC20.4~26.4V일 때)

질량

370g이하

확장기능

없음

단락 보호 기능

없음



入力部

항목

사양성능

GX-MD1612

GX-MD1622

입력 점수

8

ON전압

DC15V이상( 각 입력단자와V사이 )

DC15V이상(각 입력단자와G사이)

OFF전압

DC5V이하( 각 입력단자와V사이 )

DC5V이하( 각 입력단자와G사이 )

OFF전류

1.0mA이하

입력 전류

6.0mA이하/점(DC24V일 때)
3.0mA
이하/점(DC17V일 때)

ON지연시간

0.1ms이하

OF지연시간

0.2ms이하

입력 필터 값

필터 없음, 0.5ms, 1ms, 2ms, 4ms, 8ms, 16ms, 32ms(출하시 설정:1ms

커먼 당 회로 수

8/커먼

절연 방식

포토 커플러 절연

I/O급전 방식

I/O전원별 공급

입력 접속 기기 공급 전류

100mA/

I/O전원 소비 전류

5mA이하(전원전압DC20.4~26.4V일 때)



출력부

항목

사양성능

GX-MD1612

GX-MD1622

출력점수

8

정격 출력 전류

0.5A/, 2.0A/커먼

잔류 전압

1.2V이하(DC0.5A, 각 출력 단자와G사이)

1.2V이하(DC0.5A, 각 출력 단자와V사이)

누설 전류

0.1mA이하

ON지연 시간

0.5ms이하

OFF지연 시간

1.5ms이하

커먼 당 회로 수

8커먼

절연 방식

포토 커플러 절연

I/O급전 방식

I/O전원별 공급

출력 접속 기기 공급 전류

100mA/

I/O전원 소비 전류

5mA이하(전류 전압DC20.4~26.4V일 때)

통신 이상시의 출력 유지

유지/클리어의 선택 가능

. VG단자에 공급하는I/O전원전류값에 대해서는 유저매뉴얼(SBCD-350)을 참고해 주십시오.





Dimensions
GX-ID1612/ID1622
GX-OD1612/OD1622
GX-MD1612/MD1622
