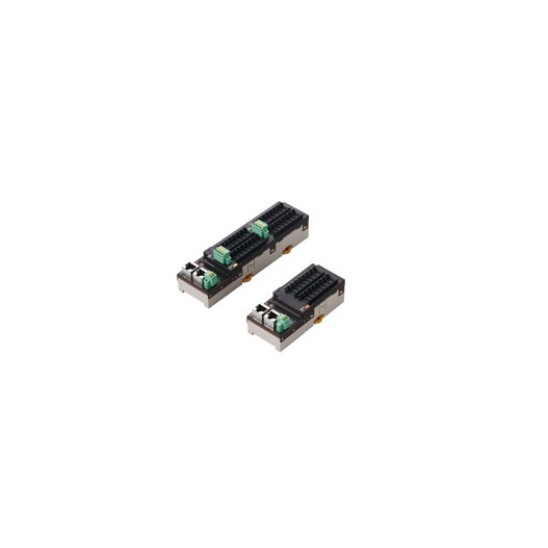

●일반 사양 항목 | 사양·성능 | 유니트 전원 전압 | DC20.4~26.4V（DC24V−15~+10％） | I/O전원 전압 | DC20.4~26.4V（DC24V−15~+10％） | 내노이즈성 | IEC61000-4-4에 준거 2kV（전원 라인） | 내진동 | 오동작 10~60Hz 진폭폭 0.7mm, 60～150Hz 50m/s2 X,Y , Z 각 방향 80분
＜릴레이 출력 유니트 GX-OC1601만＞
10~55Hz 복진폭0.7mm | 내충격 | 150m/s2 복진폭 0.7mm
＜릴레이 출력 유니트 GX-OC1601만＞
100m/s2 (3축 6 방향 각 3회) | 내전압 | AC600V (절연 되고 있는 회로 사이) | 절연 저항 | 20MΩ이상（절연 되고 있는 회로 사이) | 사용 주위 온도 | −10~55℃ | 사용 주위 습도 | 25~85％ (결로하지 않을 것) | 사용 환경 | 부식성 가스가 없을 것 | 보관 온도 | −25~65℃ | 보관 습도 | 25~85％ (결로하지 않을 것) | 단자대 나사 조임토크＊ | M3（결선용 나사）：0.5N・m
M3（단자대 설치용 나사）：0.5N・m | 설치방식 | DIN35mm 레일 설치 |
＊2단 단자대 및 3단 단자대 타입의 I/O터미널만 해당합니다. |
●입력부 사양 16점 입력 터미널 항목 | 사양・성능 | GX-ID1618 | GX-ID1628 | 입력점수 | 16점 | 내부 I/O커먼선처리 | NPN대응 | PNP대응 | ON전압 | DC15V이상
（각 입력 단자와 V사이） | DC15V이상
（각 입력 단자와 G사이） | OFF전압 | DC5V이하
（각 입력 단자와 V사이） | DC5V이하
（각 입력 단자와 G사이） | OFF전류 | 1.0mA이하 | 입력전류 | 6.0mA이하/점（DC24V일 때）
3.0mA이하/점（DC17V일 때） | ON지연 시간 | 0.1ms이하 | OFF지연 시간 | 0.2ms이하 | 입력 필터값 | 필터 없음, 0.5ms, 1ms, 2ms, 4ms, 8ms, 16ms, 32ms（출하시설정：1ms） | 커먼 당 회로수 | 16점/커먼 | 입력 표시 | LED표시 (황색） | 절연 방식 | 비절연 | I/O급전방식 | 유니트 전원으로부터 공급 | 입력 접속 기기 공급 전류 | 50mA/점 | 유니트 전원 소비 전류 | 150mA이하（전원 전압DC20.4~26.4V일 때） | 질량 | 140g이하 | 확장 기능 | 없음 | 단락 보호 기능 | 있음（50mA/점 이상으로 동작） |
주. V 및 G단자에 공급하는 I/O전원 전류값에 대해서는 사용자 메뉴얼(SBCD-350)을 봐 주세요. |
32점 입력 터미널 항목 | 사양・성능 | GX-ID3218 | GX-ID3228 | 입력 점수 | 32점 | 내부 I/O커먼선처리 | NPN대응 | PNP대응 | ON전압 | DC15V이상
（각 입력 단자와 V사이） | DC15V이상
（각 입력 단자와 G사이） | OFF전압 | DC5V이하
（각 입력 단자와 V사이） | DC5V이하
（각 입력 단자와 G사이） | OFF 전류 | 1.0mA이하 | 입력 전류 | 6.0mA이하/점（DC24V일 때）
3.0mA이하/점（DC17V일 때） | ON지연 시간 | 0.1ms이하 | OFF지연 시간 | 0.2ms이하 | 입력 필터값 | 필터 있음, 0.5ms, 1ms, 2ms, 4ms, 8ms, 16ms, 32ms（출하시설정：1ms） | 코먼 당 회로수 | 16점/커먼 | 입력 표시 | LED표시（황색） | 절연 방식 | 비절연 | I/O급전 방식 | 유니트 전원으로부터 공급 | 유니트 전원 소비 전류 | 50mA/점 | 유니트 전원 소비 전류 | 230mA이하（전원 전압 DC20.4~26.4V일 때） | 질량 | 220g이하 | 확장 기능 | 없음 | 단락 보호 기능 | 있음（50mA/점 이상으로 동작） |
주. V 및 G단자에 공급하는 I/O전원 전류값에 대해서는 사용자 메뉴얼(SBCD-350)을 참조해 주십시오. | |
●출력부 사양 16점 출력 터미널 항목 | 사양・성능 | GX-OD1618 | GX-OD1628 | 출력 점수 | 16점 | 정격 전류(ON전류) | 0.5A/점, 4.0A/커먼 | 내부 I/O커먼선처리 | NPN대응 | PNP대응 | 잔류 전압 | 1.2V이하
（DC0.5A, 각 출력 단자와G사이） | 1.2V이하
（DC0.5A, 각 출력 단자와V사이） | 누설 전류 | 0.1mA이하 | ON지연 시간 | 0.5ms이하 | OFF지연 시간 | 1.5ms이하 | 커먼당 회로수 | 16점/커먼 | 출력 표시 | LED표시（황색） | 절연 방식 | 포토커플러 절연 | I/O급전방식 | I/O전원별 공급 | 출력 접속 기기 공급 전류 | 100mA/점 | 유니트 전원 소비 전류 | 80mA이하（전원 전압 DC20.4~26.4V일 때） | 질량 | 130g이하 | 확장 기능 | 있음 | 통신 이상시의 출력 유지 | 유지/클리어 선택 가능 | 단락 보호 기능 | 없음 |
주. V 및 G단자에 공급하는 I/O전원 전류값에 대해서는 사용자 메뉴얼(SBCD-350)을 참조해 주십시오. |
32점출력 터미널 항목 | 사양・성능 | GX-OD 218 | GX-OD3228 | 출력 점수 | 32점 | 정격 전류(ON전류) | 0.5A/점, 4.0A/커먼 | 내부 I/O커먼선처리 | NPN대응 | PNP대응 | 잔류 전압 | 1.2V이하
（DC0.5A,각 출력 단자와 G사이） | 1.2V이하
（DC0.5A, 각 출력 단자와 V사이） | 누설 전류 | 0.1mA이하 | ON지연 시간 | 0.5ms이하 | OFF지연 시간 | 1.5ms이하 | 커먼 당 회로수 | 16점/커먼 | 출력 표시 | LED표시（황색） | 절연 방식 | 포토커플러 절연 | I/O급전방식 | I/O전원별 공급 | 출력 접속 기기 공급 전류 | 100mA/점 | 유니트 전원 소비 전류 | 100mA이하（전원 전압DC20.4~26.4V일 때） | 질량 | 210g이하 | 확장 기능 | 없음 | 통신 이상시의 출력 유지 | 유지/클리어 선택 가능 | 합선 보호 기능 | 없음 |
주. V 및 G단자에 공급하는 I/O전원 전류값에 대해서는 사용자 메뉴얼(SBCD-350)을 참조해 주십시오. |
●입출력부 사양
8점 입력/8점 출력 터미널
입력부/출력부 공통 항목 | 사양・성능 | GX-MD1618 | GX-MD1628 | 내부 I/O커먼선처리 | NPN대응 | PNP대응 | 입출력 표시 | LED표시（황색） | 유니트 전원 소비 전류 | 120mA이하（전원 전압 DC20.4~26.4V일 때） | 질량 | 140g이하 | 확장 기능 | 없음 | 합선 보호 기능 | 입력부만 있음(50mA/점 이상으로 동작) |
|
입력부 항목 | 사양・성능 | GX-MD1618 | GX-MD1628 | 입력 점수 | 8점 | ON전압 | DC15V이상
（각 입력 단자와 V사이） | DC15V이상
（각 입력 단자와 G사이） | OFF전압 | DC5V이하
（각 입력 단자와 V사이） | DC5V이하
（각 입력 단자와 G사이） | OFF전류 | 1.0mA이하 | 입력 전류 | 6.0mA이하/점（DC24V일 때）
3.0mA이하/점（DC17V일 때） | ON지연 시간 | 0.1ms이하 | OFF지연 시간 | 0.2ms이하 | 입력 필터값 | 필터 없음, 0.5ms, 1ms, 2ms, 4ms, 8ms, 16ms, 32ms（출하시설정：1ms） | 커먼 당 회로수 | 8점/커먼 | 절연 방식 | 비절연 | I/O급전방식 | 유니트 전원으로부터 공급 | 입력 접속 기기 공급 전류 | 50mA/점 | I/O전원 소비 전류 | 5mA이하（전원 전압 DC20.4~26.4V일 때） |
|
출력부 항목 | 사양・성능 | GX-MD1618 | GX-MD1628 | 출력 점수 | 8점 | 정격 출력 전류 | 0.5A/점, 2.0A/커먼 | 잔류 전압 | 1.2V이하
（DC0.5A, 각 출력 단자와G사이） | 1.2V이하
（DC0.5A, 각 출력 단자와V사이） | 누설 전류 | 0.1mA이하 | ON지연 시간 | 0.5ms이하 | OFF 지연 시간 | 1.5ms이하 | 커먼 당 회로수 | 8 점/커먼 | 절연 방식 | 포토커플러 절연 | I/O급전방식 | I/O전원별 공급 | 출력 접속 기기 공급 전류 | 100mA/점 | I/O전원 소비 전류 | 5mA이하（전원 전압 DC20.4~26.4V일 때） | 통신 이상시의 출력 보관 유지 | 보관 유지/클리어 선택 가능 |
주. V 및 G단자에 공급하는 I/O전원 전류값에 대해서는 사용자 메뉴얼(SBCD-350)을 참조해 주십시오. |
16점입력/16점 출력 터미널 입력부/출력부 공통 항목 | 사양・성능 | GX-MD3218 | GX-MD3228 | 내부I/O커먼선처리 | NPN대응 | PNP대응 | 입출력 표시 | LED표시（황색） | 유니트 전원 소비 전류 | 140mA이하（전원 전압 DC20.4~26.4V일 때） | 질량 | 220g이하 | 확장 기능 | 없음 | 단락 보호 기능 | 입력 부분만 있음 (50 mA/점 이상에서 동작) |
|
입력부 항목 | 사양・성능 | GX-MD3218 | GX-MD3228 | 입력 점수 | 16점 | ON전압 | DC15V이상
（각 입력 단자와 V사이） | DC15V이상
（각 입력 단자와 G사이） | OFF 전압 | DC5V이하
（각 입력 단자와 V사이） | DC5V이하
（각 입력 단자와 G사이） | OFF 전류 | 1.0mA이하 | 입력 전류 | 6.0mA이하/점（DC24V일 때）
3.0mA이하/점（DC17V일 때） | ON지연 시간 | 0.1ms이하 | OFF 지연 시간 | 0.2ms이하 | 입력 필터값 | 필터 없음, 0.5ms, 1ms, 2ms, 4ms, 8ms, 16ms, 32ms（출하시설정：1ms） | 커먼 당 회로수 | 16점/커먼 | 절연 방식 | 비절연 | I/O급전 방식 | 유니트 전원으로부터 공급 | 입력 접속 기기 공급 전류 | 50mA/점 | I/O전원 소비 전류 | 5mA이하（전원 전압 DC20.4~26.4V일 때） |
|
출력부 항목 | 사양・성능 | GX-MD3218 | GX-MD3228 | 출력 점수 | 16점 | 정격 출력 전류 | 0.5A/점, 2.0A/커먼 | 잔류 전압 | 1.2V이하
（DC0.5A, 각 출력 단자와 G사이） | 1.2V이하
（DC0.5A, 각 출력 단자와 V사이） | 누설 전류 | 0.1mA이하 | ON지연 시간 | 0.5ms이하 | OFF 지연 시간 | 1.5ms이하 | 커먼 당 회로수 | 16점/커먼 | 절연 방식 | 포토커플러 절연 | I/O급전방식 | I/O전원별 공급 | 출력 접속 기기 공급 전류 | 100mA/점 | I/O전원 소비 전류 | 5mA이하（전원전압DC20.4~26.4V일 때） | 통신 이상시의 출력 보관 유지 | 보관 유지/클리어 선택 가능 |
주. V 및 G단자에 공급하는 I/O전원 전류값에 대해서는 사용자 메뉴얼(SBCD-350)을 참조해 주십시오. |
|
