비접촉식 소형 도어 스위치

비접촉식 소형 도어 스위치 요약정보 및 구매

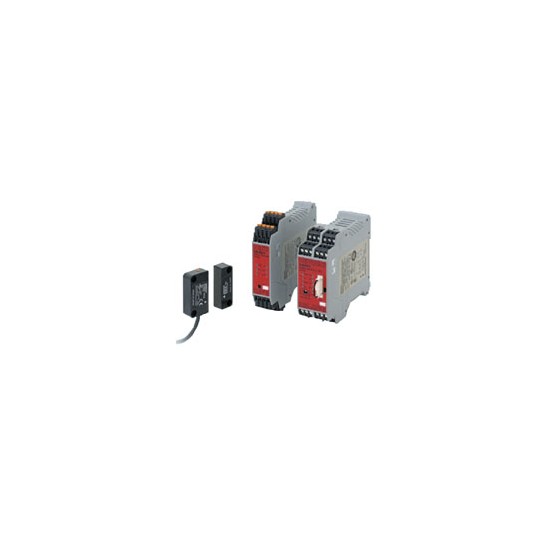

D40A + G9SX-NS

▶ 보기 쉬운 2색 LED 표시
▶ 양면 설치 가능
▶ 소형 사이즈
▶ 1대의 컨트롤러에 최대 30대까지 접속 가능

제조사 OMRON
판매가격 전화문의
배송비결제 주문시 결제

상품의 재고가 부족하여 구매할 수 없습니다.

상품 상세설명



Features

D40A

새로운 방식의 비접촉 도어 스위치는 생산 현장의 안전과 생산성 향상을 실현.

기존 제품의 다양한 과제를 해결한 새로운 소형 비접촉식 도어 스위치가 탄생했습니다.
지금까지의 비접촉 도어 스위치에 없는 안정된 검출이 가능합니다.

기존 제품의 과제를 해결하여 정확하고 안정된 검출을 가능하게 합니다.




G9SX-NS

2 종류의 전용 컨트롤러는 "생산성", "확장 성", "보수성"문제를 해결합니다.

D40A 전용 G9SX-NS와 메커니컬식 세이프티 도어 스위치 및 D40A의 병용이 가능한 G9SX-NSA등의 2 종류를 준비했습니다.

G9SX-NS 시리즈는 부분적으로 정지 가능한 논리 접속 기능을 탑재하여 D40A의 가능성을 최대한 끌어내는 전용 컨트롤러입니다.





새로운 개념의 전용 컨트롤러로 비용 절감에 기여합니다.



Lineup

※ ◎ 표시 또는 회색 배경 표기 기종은 표준 재고 기종입니다. 무 표시 (주문 생산 기종)의 납기에 대해서는 거래 대리점에 문의하십시오.

비접촉식 도어 스위치

본체

분류형상보조 출력케이블 길이형식
표준 타입
반도체 출력 *2mD40A-1C2
5mD40A-1C5
커넥터 타입
0.15m
(5 핀 커넥터 부착)
 D40A-1C015-F

* PNP 오픈 콜렉터의 반도체 출력

케이블 부착 커넥터

배선케이블 길이형식포장 단위 (개)
한쪽2mXS2F-D521-DG0-A5
5mXS2F-D521-GG0-A5
10mXS2F-D521-JG0-A1
15m XS2F-D521-KG0-A1
20m XS2F-D521-LG0-A1
양측2mXS2W-D521-DG1-A5
5mXS2W-D521-GG1-A5
10mXS2W-D521-JG1-A1
15m XS2W-D521-KG1-A1
20m XS2W-D521-LG1-A1


컨트롤러

비접촉식 도어 스위치 컨트롤러

안전 출력 * 1보조 출력
* 3
논리 접속
입력
논리 접속
출력
OFF 딜레이
최대 설정
시간 * 4
정격 전압단자대형식
순간OFF
딜레이

* 2
2
(반도체)
02
(반도체)
11-DC24V나사식 단자대G9SX-NS202-RT
스프링 단자대G9SX-NS202-RC
2
(반도체)
3.0 초나사식 단자대G9SX-NSA222-T03-RT
스프링 단자대G9SX-NSA222-T03-RC

* 1. P 채널 MOS FET 트랜지스터 출력
* 2. OFF 딜레이 출력은 딜레이 시간을 0 초로 설정하면 순간 출력으로 사용할 수 있습니다.
* 3. PNP 트랜지스터 출력
* 4. OFF 딜레이 시간은 16 단계로 변경할 수 있습니다. 다음과 같은 시간을 설정할 수 있습니다.
   0/0.2/0.3/0.4/0.5/0.6/0.7/0.8/0.9/1.0/1.2/1.4/1.8/2.0/2.5/3.0 초

증설 유니트

안전 출력보조 출력OFF 딜레이 시간정격 전압단자대 타입형식
순간OFF 딜레이
4a (접점)-1 (반도체)
* 1
-DC24V나사식 단자대G9SX-EX401-RT
스프링 단자대G9SX-EX401-RC
-4a (접점)* 2나사식 단자대 G9SX-EX041-T-RT
스프링 단자대 G9SX-EX041-T-RC

* 1. PNP 트랜지스터 출력
* 2. OFF 딜레이 시간은 접속된 컨트롤러 G9SX-NSA222-T03-□에서 설정되어 있는 OFF 딜레이 시간과 동기됩니다.

액세서리

단자대

형상 *사양적용 단위형식비고
나사식 단자대 (3 핀)G9SX-NSAY9S-03T1B-02A나사식 단자대 (블랙) 2 개
오삽입 방지 코드 마크 6 개 세트
나사식 단자대 (4 핀)G9SX-NS
G9SX-EX-□
Y9S-04T1B-02A나사식 단자대 (블랙) 2 개
오삽입 방지 코드 마크 6 개 세트
스프링 단자대 (3 핀)G9SX-NSAY9S-03C1B-02A스프링 단자대 (블랙) 2 개
오삽입 방지 코드 마크 6 개 세트
스프링 단자대 (4 핀)G9SX-NS
G9SX-EX-□
Y9S-04C1B-02A스프링 단자대 (블랙) 2 개
오삽입 방지 코드 마크 6 개 세트

주. G9SX 본체에는 표준 단자가 장착되어 있습니다. 교체 등으로 필요한 경우에는 발주해 주십시오.
* 일러스트는 3 핀의 경우입니다.



Specifications

비접촉식 도어 스위치

정격 / 성능

형식D40A-1C □
동작 특성
* 1
작동 거리 (OFF → ON)5mm 이상
작동 거리 (ON → OFF)15mm 이하
응차카탈로그 "검색 영역"을 참조해 주십시오.
온도의 영향-10 ~ +55 ℃의 온도 범위에서 +23 ℃ 동작 거리의 ± 20 % 이하
반복 정밀도반복 정밀도
사용 주위 온도-10 ~ +55 ℃ (단, 결빙 및 결로하지 않을 것)
사용 주위 습도25 ~ 85 % RH
절연 저항 (충전부와 케이스간)50MΩ 이상 (DC500V 메가)
내전압 (충전부와 케이스간)AC1, 000V 1 분간
오염도3
전자기 호환성IEC/EN60947-5-3 준수
내진동10 ~ 55 ~ 10Hz 편진폭 0.75mm (복 진폭 1.5mm)
내충격300m/s2 이상
보호 구조IP67
재질PBT 수지
설치M4 나사
조임 토크1N · m
전원 전압DC24V +10 % / -15 %
전력0.6W 이하
보조 출력 * 2DC24V 10mA (PNP 오픈 컬렉터 출력)
LED 표시액츄에이터 비검지 (적색), 액츄에이터 검지 (노란색)
접속 케이블0.15m (커넥터 타입), 2m, 5m
접속 대수30 대 (단, 최대 배선 길이는 100m까지) * 3
질량스위치 약 145g, 액츄에이터 약 20g (형태 D40A-1C2의 경우)

* 1. 스위치와 액츄에이터의 타겟 마크가 같은 축 위에 있고 센싱면이 일치할 경우, 접근할 때 OFF에서 ON되는 거리와 멀어질 때
  ON에서 OFF가 되는 거리입니다.
* 2. 액츄에이터 접근 시에 ON 됩니다. 보조 출력의 10mA로 구동 가능한 릴레이로서, SSR  G3R 시리즈가 있습니다.
  자세한 사양은 오므론 전자 부품 정보 사이트 E-WEB http://www.omrom.co.kr 에서 확인해 주십시오.
* 3. 자세한 내용은 카탈로그를 참조해 주십시오.



비접촉식 도어 스위치 컨트롤러

정격

전원부

형식G9SX-NS202-□G9SX-NSA222-T03-□G9SX-EX-□
전원 전압DC24V
허용 전압 변동 범위전원 전압의 -15 % ~ +10 %
전력 *3W 이하4W 이하2W 이하

* 부하에 공급되는 전력은 포함되지 않습니다.


입력부

형식G9SX-NS202-□ / G9SX-NSA222-T03-□
안전 입력 * 1동작 전압 : DC20.4V ~ DC26.4V, 내부 임피던스 : 약 2.8kΩ * 2
피드백 리셋 입력

 * 1. G9SX-NSA222-T03-□에 한합니다. 비접촉식 도어 스위치 이외의 입력을 나타냅니다.
* 2. 접속되는 입력 제어 장치의 최소 적용 부하 전류 이상을 확보하십시오.

출력부

형식G9SX-NS202-□ / G9SX-NSA222-T03-□
안전 순간 출력 * 1
안전 OFF 딜레이 출력 * 1
P 채널 MOS FET 트랜지스터 출력
부하 전류 : DC0.8A 이하 * 2
보조 출력PNP 트랜지스터 출력
부하 전류 : 100mA 이하

* 1. 안전 출력 ON시 출력 회로 진단을 위해 다음 펄스 신호를 출력합니다.
    안전 출력을 제어 기기 (PLC 등의 입력 유니트)에 입력 신호로 이용할 경우에는 아래의 펄스 신호에 유의하여 설계해 주십시오.

D40A / G9SX-NS 사양 10

* 2. 밀착 설치 시에는 아래와 같이 부하 전류 감쇠가 필요합니다.
  G9SX-NS202-□ / G9SX-NSA222-T03-□ : 부하 전류 0.4A 이하

증설 유니트

형식G9SX-EX-□
정격 부하AC250V 3A/DC30V 3A (저항 부하)
정격 통전 전류3A
접점 전압의 최대값AC250V, DC125V

성능

형식G9SX-NS202-□G9SX-NSA222-T03-□G9SX-EX-□
과전압 카테고리
(IEC/EN60664-1)
Ⅱ (단, 릴레이 접점
출력부 : 단자 13 ~ 43
단자 14 ~ 44 Ⅲ)
동작 시간 (OFF → ON) * 1논리 접속 입력이 ON일 때
및 비접촉식 도어 스위치
입력이 ON일 때 :
100ms 이하
안전 입력이 ON일 때 : 50ms
이하 * 2

논리 접속 입력이 ON일 때 및
비접촉식 도어 스위치 입력이
ON일 때 : 100ms 이하 * 3
30ms 이하 * 4
응답 시간 (ON → OFF) * 1논리 접속 시간이 OFF일 때 :
15ms 이하
비접촉식 도어 스위치
입력이 OFF일 때 : 20ms 이하 * 6
안전 입력이 OFF일 때 및
논리 접속
 입력이 OFF일 때 : 15ms 이하
비접촉식 도어 스위치 입력이
OFF일 때 : 20ms 이하 * 6
10ms 이하 * 4
ON시 잔류 전압3.0V 이하 (안전 출력 보조​​ 출력)
OFF시 누설 전류0.1mA 이하 (안전 출력 보조​​ 출력)
안전 입력, 논리 접속 입력

비접촉식 도어 스위치
입력의 최대 배선 길이
100m 이하 (외부 접속 임피던스 : 100Ω 이하이고 10nF 이하)
리셋 입력 시간
(리셋 누르는 시간)
100ms 이상
OFF 딜레이 시간 정밀도 * 5-± 5 % 이내
(설정값에 대한 비율)
± 5 % 이내
(설정값에 대한 비율)
절연 저항논리 접속 입력 단자 ⇔
전원 · 기타 입출력
단자 전체
20MΩ 이상 DC100V 메가-
모든 단자 전체 ⇔
DIN 레일 전체
100MΩ 이상 DC500V 메가
내전압논리 접속 입력 단자 ⇔
전원 · 기타 입출력
단자 전체
AC500V 1min.-
모든 단자 ⇔ DIN 레일간AC1, 200V 1min.
출력 이극 간-
릴레이 출력 이외의
단자 전체
⇔ 릴레이
출력 단자 전체
AC2, 200V 1min.
진동10 ~ 55 ~ 10Hz 편진폭 0.375mm (복진폭 0.75mm)
내충격내구성300m / s 2
오동작100m / s 2
내구성전기적-10 만회 이상 (정격 부하,
개폐 빈도 1,800 회 / h)
기계적-500 만회 이상
(개폐 빈도 7,200 회 / h)
사용 주위 온도-10 ~ +55 ℃ (단, 결빙 및 결로하지 않을 것)
사용 주위 습도25 ~ 85 % RH
단자 조임 강도0.5N · m (G9SX-NS □-RT : 나사 식 단자대 타입 만)
질량약 125g약 200g약 165g

* 1. 여러 대의 유니트를 논리 접속한 경우, 논리 접속 입력에 의한 동작 시간 / 응답 시간은 직렬로 논리 접속된 대수만큼 각각 누적됩니다.
* 2. 다른 조건이 갖춰진 상태에서 안전 입력이 OFF → ON으로 되었을 때의 동작 시간을 나타냅니다.
* 3. 다른 조건이 갖춰진 상태에서 논리 접속 입력 및 비접촉식 도어 스위치 입력이 OFF → ON로 되었을 때의 동작 시간을 나타냅니다.
* 4. 접속된 G9SX-NS □ 의 동작 시간 / 응답 시간을 포함하지 않는 값입니다.
* 5. G9SX-EX-□에서 내부 릴레이의 동작 시간, 복귀 시간은 포함하지 않는 값입니다.
* 6. 비접촉식 도어 스위치 입력의 24V 단락 고장에 대한 고장 검출 시간은 35ms 이하입니다.
  도어 스위치 이외의 어플리케이션에서 사용하는 경우의 안전 거리는 고장 검출 시간 35ms를 이용하여 산출해 주십시오.



Dimensions

(단위 : mm)

비접촉식 도어 스위치 (스위치 / 액츄에이터)

D40A-1C2
D40A-1C5
D40A-1C015-F

비접촉식 도어 스위치 컨트롤러

G9SX-NS202-□

* 평균 치수입니다.
주 1. 위 그림은-RC 타입의 그림이 있습니다.
  2.-RC 타입의 경우입니다.

비접촉식 도어 스위치 컨트롤러

G9SX-NSA222-T03-□

* 평균 치수입니다.
주 1. 위 그림은-RC 타입의 그림이 있습니다.
  2.-RC 타입의 경우입니다.

증설 유니트

G9SX-EX401-□


증설 유니트 OFF 딜레이 타입

G9SX-EX041-T-□

* 평균 치수입니다.
주 1. 위의 그림은-RC 타입의 그림이 있습니다.
  2.-RC 타입의 경우에만 입니다.

액세서리 (별매)

케이블 부착 커넥터

소켓 한쪽 커넥터 (5 극 타입)

XS2F-D521-DG0-A (L = 2m)
XS2F-D521-GG0-A (L = 5m)
XS2F-D521-JG0-A (L = 10m)
XS2F-D521-KG0-A (L = 15m)
XS2F-D521-LG0-A (L = 20m)





XS2W-D521-DG1-A (L = 2m)
XS2W-D521-GG1-A (L = 5m)
XS2W-D521-JG1-A (L = 10m)
XS2W-D521-KG1-A (L = 15m)
XS2W-D521-LG1-A (L = 20m)
