소형 비접촉식 도어 스위치

본문 바로가기

회원메뉴

쇼핑몰 검색

소형 비접촉식 도어 스위치

소형 비접촉식 도어 스위치 요약정보 및 구매

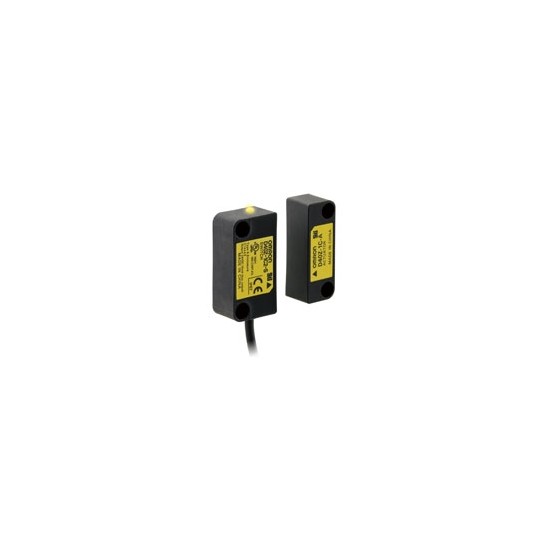

D40Z

▶ ISO13849-1 (PLe / 안전 범주 4)에 대응 안전 컨트롤러와
     연결하여 위험 수준이 높은 어플리케이션에 대응

제조사 OMRON
판매가격 전화문의
배송비결제 주문시 결제

상품의 재고가 부족하여 구매할 수 없습니다.

상품 상세설명



Features

최고 수준의 안전하고 다양한 어플리케이션에 적용

비접촉식 도어 스위치에서 ISO13849-1 (PLe / 안전 범주 4)를 실현

자기 진단 기능

오므론 독자적인 안전 대응 전자기 유도 방식의 채용 스위치에 외부 배선 이상 감지 기능을 구현함으로써 실현했습니다.

내부 회로의 이중화

더블 CPU에 의한 상호 검사를 통해 안전성을 철저히 추구하고 있습니다.

또한 시리즈 연결도!

하나의 컨트롤러에 PLe / 안전 카테고리 4를 유지하면서 최대 30 대까지 연결 가능.

안전 컨트롤러 형 G9SP 및 비접촉식 도어 스위치 컨트롤러 형 G9SX-NS □에 연결할 수 있습니다.
어플리케이션에 따라 선택하십시오.


D40Z Features 7



주 1. 모양 G9SP의 경우 15 대 × 2 계통입니다. 자세한 내용은 카탈로그의 "■ 각 컨트롤러와의 조합에 의한 적응 수준과 연결 수"를 참조하십시오.
주 2. 안전 범주 (ISO13849-1)에 대한 자세한 내용은 카탈로그를 참조하십시오.

시리즈 연결도 PLe / 안전 카테고리 4를 실현 한 이유

메카 스위치 타입의 시리즈 연결과의 차이는 안전 소프트의 감시 · 진단에 의한 고장 검출 기능

D40Z Features 10D40Z Features 11

전자기 유도 방식을 채용

안정 검출 가능

전자식 스위치인데, 문을 천천히 닫을 경우에도 안정된 검출이 가능하다.

철분의 흡착 없음

영구 자석을 사용하지 않기 때문에 철분을 흡착하지 않고, 유지 보수도 쉬워집니다.

안전 가시화

현장에서 확인

스위치의 LED 표시 패턴은 현장에서 이상 상태의 원인 규명이 가능하다. 유지 보수가 용이합니다.
참고 : 자세한 내용은 카탈로그를 참조하십시오

D40Z Features 16

집중 감시

NPN / PNP 양극 대응으로, 어떤 PLC에서도 연결이 용이합니다.
어디에서 이상이 발생하고 있는지 한눈에 알 수 있습니다.
극성 차이에 의한 중계 용 릴레이가 필요하지 않습니다.

D40Z Features 17



Lineup

※ ◎ 표시 또는 회색 배경 표기의 기종은 표준 재고 기종입니다. 무 표시 (주문 생산 기종)의 납기에 대해서는 거래 대리점에 문의하십시오.

비접촉식 도어 스위치



분류형상보조 출력케이블 길이형식
표준 타입
포토 커플러 출력 * 12mD40Z-1C2
5mD40Z-1C5



주. 안전 컨트롤러 (G9SP) 또는 비접촉식 도어 스위치 컨트롤러 (G9SX-NS □)와 반드시 함께 사용하십시오.
* 1. 포토 커플러 출력 부하 전류 10mA

비접촉식 도어 스위치 컨트롤러 G9SX-NS □



안전 출력 * 1보조
출력
* 3
논리적
연결
입력
논리적
연결
출력
오프
딜레이
최대
설정
시간
* 4
정격
전압
단자대
유형
형식
순간오프
딜레이
* 2
2
(반도체)
02
(반도체)
11-DC24V나사 식 단자대G9SX-NS202-RT
스프링
단자대
G9SX-NS202-RC
2
(반도체)
3.0 초나사 식 단자대G9SX-NSA222-T03-RT
스프링
단자대
G9SX-NSA222-T03-RC



참고 : 자세한 내용은 형태 D40A / 형태 G9SX-NS 카탈로그를 참조하십시오.
* 1. P 채널 MOS FET 트랜지스터 출력
* 2. OFF 딜레이 출력 지연 시간을 0 초로 설정하여 즉시 출력으로 사용이 가능합니다.
* 3. PNP 트랜지스터 출력
* 4 오프 지연 시간은 16 단계로 조절합니다. 다음 시간 설정을 할 수 있습니다.
   0 / 0.2 / 0.3 / 0.4 / 0.5 / 0.6 / 0.7 / 0.8 / 0.9 / 1.0 / 1.2 / 1.4 / 1.8 / 2.0 / 2.5 / 3.0 초

안전 컨트롤러 G9SP 시리즈



이름입출력 점수유닛
버전
형식
안전
입력
테스트
출력
안전 출력표준
출력
안전
컨트롤러
10 점4 점반도체 출력 4 개4 점Ver.2.0G9SP-N10S
10 점6 점반도체 출력 16 점-G9SP-N10D
20 점6 점반도체 출력 8 점-G9SP-N20S



참고 : 자세한 내용은 G9SP 시리즈 카탈로그를 참조하십시오.



Specifications


정격 / 성능 (비접촉식 도어 스위치)



형식D40Z-1C □
동작
특성
작동 거리 (OFF → ON)5mm 이상 * 1
작동 거리 (ON → OFF)15mm 이하 * 1
+ 23 ℃의 동작 거리의 20 % 이하 (최대 2.5mm)
온도의 영향-10 ~ + 65 ℃의 온도 범위에서 + 23 ℃ 인 동작 거리의 ± 20 % 이하
반복 정밀도+ 23 ℃의 동작 거리의 ± 10 % 이하
응답 시간 (ON → OFF) * 225ms 이하
동작 시간 (OFF → ON) * 2100ms 이하 (스위치와 액츄에이터의 검출면 사이의 거리가 5mm시)
사용 주위 온도-10 ~ + 65 ℃ (단, 결빙 및 결로하지 않을 것)
사용 주위 습도25 ~ 85 % RH
절연 저항 (충전부와 케이스 사이)50MΩ 이상 (DC500V 메가)
내전압 (충전부와 케이스 사이)AC1,000V 1 분간
오염도3
전자파 적합성IEC / EN 60947-5-3 준수
진동10 ~ 55 ~ 10Hz 편 진폭 0.75mm (복 진폭 1.5mm)
충격300m / s 2 이상
보호 구조IP67
재질PBT 수지
취부M4 나사
조임 토크1N · m
전원 전압DC24V + 10 % / - 15 %
소비 전력 * 30.5W 이하
보조 출력포토 커플러 출력 DC24V 부하 전류 : 10mA
LED 표시액추에이터 비 검출 (적색 점등) 오류 발생 (적색 점멸),
액츄에이터 감지 (노란색 점등) 액츄에이터 감지,
하고 비접촉식 도어 스위치 입력 OF F (노란색 점멸)
연결 케이블2m, 5m
접속 대수 * 430 대 (단, 최대 배선 길이는 100m까지)
질량스위치 약 175g 액츄에이터 약 20g (형태 D40Z-1C5의 경우)



* 1 스위치와 액츄에이터의 타겟 마크가 같은 축에 있고 센싱면이 일치하는 경우, 접근시 OFF에서 ON되면 거리와 떠날 때 ON에서 OFF되는 거리입니다. 카탈로그의 "특성 데이터"를 참조하십시오.
* 2. 비접촉식 도어 스위치 출력의 값을 나타냅니다.
* 3 부하에 공급되는 전력은 포함되지 않습니다.
* 4. 자세한 내용은 카탈로그의 「사용상의주의」를 참조하십시오.
