컬러 마크 광전 센서

컬러 마크 광전 센서 요약정보 및 구매

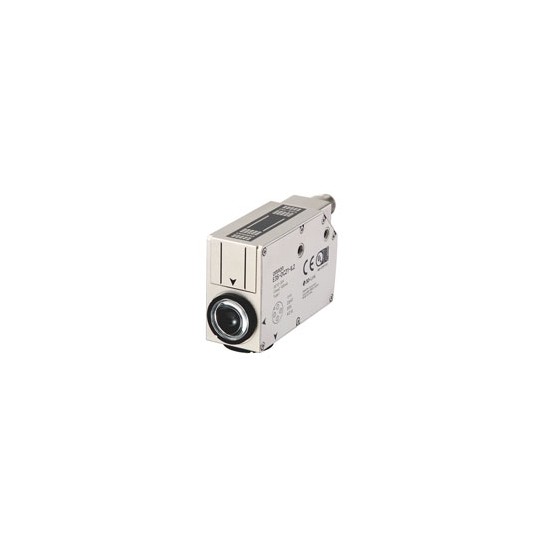

E3S-DC

▶ 포장재를 가리지 않는 컬러 마크 감지 능력
▶ 얇은 투광 빔과 대형 렌즈 탑재로 기울기가 많은 워크도 안정 검출

제조사 OMRON
판매가격 전화문의
배송비결제 주문시 결제

상품 상세설명

Features

수광 범위가 넓기 때문에 광택 포장재도 여유

바로 위에서 간단한 설치로 알루미늄 증착 광택 포장재를 안정 검출

E3S-DC 특징 1

반사율 99 %의 광학 미러도 포화하지 않는 (High Dynamic Range 넓은 수광 범위)

포화하지 않는 수광 범위를 조정 레스로 실현

고휘도 RGB3 색 LED 투광 소자를 탑재하여 투광량이 비약적으로 향상.
한편, 노이즈 량은 광섬유 센서에 탑재 된 Smart Noise Reduction 기술의 응용으로 감소함에 따라 광량의 조정없이 경면에서도 포화하지 않는 하이 다이나믹 레인지를 실현했습니다.

E3S-DC 5 특징

※ 광학 거울, 알루미늄 증착 포장재는 최대 수광량이되는 거리 (13mm) 측정 그레이 스케일은 최소 수광량이되는 거리 (7mm 또는 13mm)에서 측정.


높은 S / N 비에서 미묘한 색상 차이를 판별

약간의 색상 차이 밖에 없는 동색 계열의 색상도 안정 검출

E3S-DC 특징 5


약간의 색상 차이를 판별 높은 S / N 비 시스템 설계

높은 S / N 비를 만들어내는 3 개의 N-Smart 기술

화이버 앰프는 고휘도 백색 LED에서 광전 센서는 고휘도 RGB3 색 LED 및 고효율 광학계의 설계로 하이 파워를 실현.
또한 수광 알고리즘 "Smart Noise Reduction"고 고속 고정밀 IC "N-Core」에 의해 노이즈의 영향이 현저히 감소했습니다. 수광량이 증가 노이즈가 감소하여 미묘한 색상 차이로도 높은 S / N 비를 얻을 수있게되었습니다.

E3S-DC 8 특징

포장재 인쇄 색상 차이 시각화 문제 해결이 원활하게

포장재 인쇄 색상의 차이에 대응하여 다운 타임 절감

E3S-DC 특징 8

컬러의 변화를 가시화하는 RGB 데이터 전송 기능

로트마다 색상 표시와 기초의 RGB 정보를 상위에 전송하고 정량화. 데이터베이스 관리함으로써 최적의 임계 값을 설정하고 문제 발생시 조기 원인 규명이 가능합니다.

시작시

기존 시동시의 임계 값 설정은 숙련자의 지식에 의존했지만, 포장재의 RGB 비율을 등록하여 최적의 설정이 가능합니다.

유지 보수시

센서 오류 검출시 포재 로트에 의한 불균형이 발생하고 있는지를 수치로 확인할 수 있으며, 원인 파악과 대책이 용이합니다.

E3S-DC 13 특징

Lineup

※ ◎ 표시 또는 회색 배경 표기의 기종은 표준 재고 기종입니다. 무 표시 (주문 생산 기종)의 납기에 대해서는 거래 대리점에 문의하십시오.

본체



검출 방식형상연결 방식검출 거리출력형식전송
속도
*
확산 반사 형
(마크 검출)
3531_lu_1_​​1M12
커넥터
유형
10 ± 3mm푸시
 E3S-DCP21-IL2COM2
 E3S-DCP21-IL3COM3
NPN E3S-DCN21



액세서리 (별매)

센서 I / O 커넥터 (커넥터 타입 필수)
센서에 포함되어 있지 않으므로, 반드시 주문하십시오.



크기종류형상코드 길이형식
M12한쪽
커넥터
스트레이트 형3531_lu_2_12m XS2F-D421-D80-F
5m XS2F-D421-G80-F
L 형
3531_lu_2_2
* 2
2m XS2F-D422-D80-F
5m XS2F-D422-G80-F
양쪽
커넥터
* 1
스마트 클릭
커넥터
스트레이트 / 스트레이트
3531_lu_2_32m XS5W-D421-D81-F
5m XS5W-D421-G81-F
스마트 클릭
커넥터
L 형 / L 형
3531_lu_2_4
* 2
2m XS5W-D422-D81-F
5m XS5W-D422-G81-F



icon_01주 1. 자세한 내용은 "센서 I / O 커넥터 / 센서 컨트롤러"를 참조하십시오.
         XS2W (양쪽 커넥터)  XS5F (한쪽 커넥터)도 준비하고 있습니다.
    2. 커넥터는 강 합친 후 회전하지 않습니다.
* 1. 스트레이트 형 / L 형의 조합도 있습니다.
* 2. 코드 인출 방향 센서 투 · 수광면의 180도 반대 방향으로 고정됩니다.

Specifications



검출 방식확산 반사 형 (마크 검출)
출력푸시 풀NPN
형식 E3S-DCP21-IL2 E3S-DCP21-IL3 E3S-DCN21
검출 거리10 ± 3mm (흰색 도화지 10 × 10mm)
투광 스팟 사이즈
(참고치)
1 × 4mm
광원 (발광 파장)적색 발광 다이오드 (635nm), 녹색 발광 다이오드 (525nm),
청색 발광 다이오드 (465nm)
전원 전압DC10 ~ 30V 리플 (pp) 10 % 포함
소비 전력960mW 이하 (참고 : 전원 전압 24V시 40mA 이하)
제어 출력부하 전류 100mA 이하 (DC30V 이하)
표시 등동작 표시 등 (주황색), RUN 표시 등 (녹색), 7 세그먼트 표시 등 (흰색)
키 잠금 표시 등 (백색) 타이머 표시 등 (흰색) 1
점 티칭 모드 표시 등 (백색)
동작 모드마크시 High마크시 ON
보호 회로전원 역 접속 보호, 부하 단락 보호, 출력 역 접속 보호
응답 시간동작 · 복귀 : 각 50μs 이하 (2 점 티칭 모드)
동작 · 복귀 : 각 150μs 이하 (1 점 티칭 모드)
감도 조정티칭 방식
사용 주위 조도수광면 조도 백열 램프 : 3,000lx 이하
주위 온도 범위동작시 : -10 ~ + 55 ℃,
보존시 : -25 ~ + 70 ℃ (단, 결빙, 결로하지 않을 것)
주위 습도 범위동작시 : 35 ~ 85 % RH,
보존시 : 35 ~ 95 % RH (단, 결로하지 않을 것)
절연 저항20MΩ 이상 (DC500V 메가에서)
내전압AC1,000V 50 / 60Hz 1min
진동 (내구)10 ~ 55Hz ​​복 진폭 1.5mm X, Y, Z 각 방향 2h
충격 (내구)500m / s 2 X, Y, Z 각 방향 3 회
보호 구조IEC60529 규격 IP67
연결 방식M12-4 극 커넥터 유형
질량
(포장 상태 /
본체 만)
커넥터 유형약 370g / 약 320g
재질케이스아연 다이 캐스트 (니켈 도금)
렌즈 부메타 크릴 수지 (PMMA)
표시부ABS
버튼엘라스토머
커넥터 부아연 다이 캐스트 (니켈 도금)
주요 IO-Link 기능· NO, NC의 동작 모드 변환
· 제어 출력의 타이머 기능 및 타이머 시간 선택 기능
 (무효 온 딜레이 오프 딜레이, 원샷,
 온 오프 딜레이에서 기능 선택)
 (0.1 ~ 5000ms 타이머 시간 선택)
· 불 안정 알람 지연 시간 선택 기능
 (0 (무효) ~ 1000ms)
모니터 출력 기능 (상대적인 검출량을 나타내는 PD 출력)
통전 시간의 읽기 기능 (단위 : h)
· 설정 초기화 (복원 팩토리 세팅) 기능
-
통신 사양IO-Link 사양Ver1.1-
전송 속도 E3S-DCP21-IL3 : COM3 (230.4kbps)
E3S-DCP21-IL2 : COM2 (38.4kbps)
-
데이터 길이PD 크기 : 8byte,
OD 크기 : 1byte (M-sequence type : TYPE_2_2)
-
최소 사이클
타임
 E3S-DCP21-IL3 (COM3) : 1.5ms,
E3S-DCP21-IL2 (COM2) : 4.8ms
-
부속품설명서-



마크 센서 표준 검출 물체



색 이름먼셀 기호
화이트N9.5
레드4R 4.5 / 12.0
노랑 빨강4YR 6.0 / 11.5
5Y 8.5 / 11.0
연두색3GY 6.5 / 10.0
녹색3G 6.5 / 9.0
청록색5BG 4.5 / 10.0
블루3PB 5.0 / 10.0
청자9PB 5.0 / 10.0
보라색7P 5.0 / 10.0
적자6RP 4.5 / 12.5
(블랙)(N2.0)



Dimensions

(단위 : mm)

확산 반사 형
E3S-DCP21-IL2
E3S-DCP21-IL3
E3S-DCN21

E3S-DC 치수 (1)


주 1. 나사 조임 토크는 2.0Nm 이하로 사용하십시오.
   2. 외부 렌즈 커버는 케이스에 밀착 될 때까지 조여주십시오.
