IO-Link 광 센서

IO-Link 광 센서 요약정보 및 구매

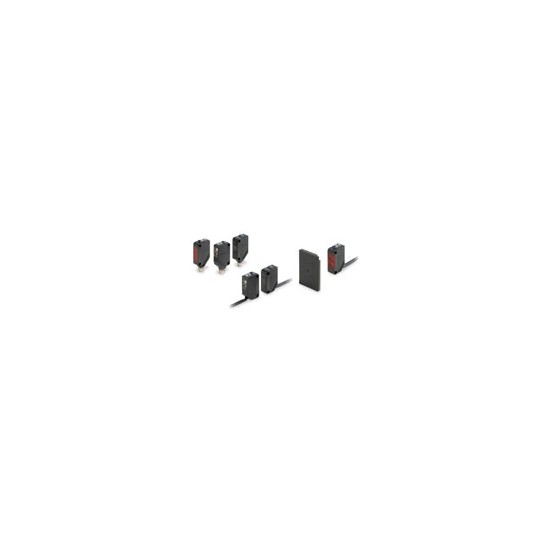

E3Z- □ -IL □

▶ IO-Link 센서 수준의 정보를 시각화하고 3대 현장 과제를 해결! 표준 광전 센서

제조사 OMRON
판매가격 전화문의
배송비결제 주문시 결제

상품 상세설명





Features


다운 타임 단축
센서의 이상 부분과 현상을 실시간으로 알려

돌발적인 결함 빈도의 감소
너무 멀거나 과도한 접근을 공지

순서 변경 효율성
센서 개별 ID를 일괄 확인에서 시작 공수 대폭 삭감

자성 금속 유무 감지 표준

[오므론의 IO-Link 대응 기기] 설치 장면에 따라 마스터 & 센서를 선택할 수있다

IO-Link 대응 기기로서 스크류리스 클램프 단자대 · M12 스마트 클릭 커넥터의 2 종류의 마스터와 각각에 대응하는 각종 센서로서 스크류리스 클램프 단자대 연결과 M12 커넥터 연결을 제공합니다.

E2E은 [-] - IL는 [] 6 특징

E2E은 [-] - IL는 [] 7 특징

[보전 담당자에게 이상 검지에 의한 최단 복구] 배선 케이블의 단선 및 오류를 감지하고 빠른 유지보수를 통해 설비 가동률 향상

E2E은 [-] - IL는 [] 8 특징

지금까지의 문제점

· 이상 표시판에 이상 표시가되어 있어도 시설을 보러 가보니 외부에 오류가 발견되지 않고 정지 원인을 모르는 ... 정지 설비의 행동에서 이상 원인을 보전 담당 조사하되 담당자의 보유 기술에 의존하기 때문에 이상 확인 · 이상 센서의 교체까지 2 시간 ~ 며칠 간 정지가 발생할 수있다,



E2E- □ -IL □ 특징 9

[IO-Link 광 센서 / 근접 센서라면] 센서의 이상 부분과 현상을 실시간으로 알려

센서의 이상 발생시에 어떤 이상이 멈춘 추정 요인까지 알 수 있기 때문에 문제의 위치와 대처 방법을 제한 한 상태로 현장에 갈 수 짧은 시간에 장비 복구가 가능합니다.
또한 단선 감지는 출력 선뿐만 아니라 조건없이 전원 선도 감지 할 수 있습니다.




[보전 담당자에게  상태 모니터링에 의한 전조 보전] 근접 센서가 검출 대상의 지나친 접근을 표시합니다.
장치 변화를 미리 파악하고 돌발 정지 절감

E2E은 [-] - IL는 [] 11 특징

과거 문제

장치의 기계적 부품과 센서에 따라서 오 검출 및 충돌 등의 검출 위치 마모에 의한 변화와 진동 디바이스에 부정적인 영향을 미칠 수 있다.

E2E은 [-] - IL는 [] 12 특징

[IO-Link의 근접 센서가 함께] 지나치게 멀리 떨어져 있거나 과도한 접근을 알려 돌발 결함 발생이 크게 감소된다.

검출 대상의 위치를​​ 상시 모니터링하고 떨어져 너무있거나 과도한 접근을 공지하여 장치의 전조 보전에 묶을 수 있습니다.


[생산 기술 담당자에게 개체 ID 식별에 의한 공수 삭감] ID 일괄 확인에서 장치 출시 · 순서 변경 효율을 향상

E2E은 [-] - IL는 [] 14 특징

지금까지의 문제점

설비 기동시 및 순서 변경시 라인에 설치된 수천 개의 센서 I / O 체크는 작업자가 1 대씩 확인하여야하며 엄청난 시간이 걸렸다 .... 센서 장착 실수나 오류가 발생하고 교체 때문에 본래 필요가없는 불필요한 작업이 발생한다.



E2E- □ -IL □ 특징 15

[IO-Link 광 센서 / 근접 센서라면] 현장에 가지 않아도 센서 개별 ID를 일괄 확인 있으며 출시 공수 대폭 삭감

센서의 ID (메이커 · 센서 종류 · 형식)을 확인하여 오 접속 / 미 접속과 설치 실수 등의 확인이 용이합니다.
또한 컨트롤러 전용 명령어를 사용하여 다수의 센서에 일괄 쓰기가 가능하기 때문에 시작 공수의 대폭 삭감이 가능합니다.


설정 센서 설정을 상위에서 일괄 쓰기

일괄 쓰기로 설정 공수 · 사람에 의한 편차를 감소

E2E은 [-] - IL는 [] 17 특징

I / O 검사 HMI에서 ID 확인을 통해 설치 실수를 방지

시작하기 전에 센서의 설치 실수를 일괄 확인 가능

E2E은 [-] - IL는 [] 18 특징
Lineup

※ ◎ 표시 또는 회색 배경 표기의 기종은 표준 재고 기종입니다. 무 표시 (주문 생산 기종)의 납기에 대해서는 거래 대리점에 문의하십시오.

IO-Link 타입 본체



검출 방식형상연결 방식검출 거리전송
속도
형식
PNP 출력
투과형
(투광기 +
수광기)
* 3
3542_lu_1_​​1코드
인출
타입
(2m)
15 m
(적외선)
COM2 E3Z-T81-IL2 2M
투광기 E3Z-T81-L-IL2 2M
수광기 E3Z-T81-D-IL2 2M
커넥터
중계
타입
(M12)
 E3Z-T81-M1TJ-IL2 0.3M
투광기 E3Z-T81-L-M1TJ-IL2 0.3M
수광기 E3Z-T81-D-M1TJ-IL2 0.3M
커넥터
타입
(M8)
 E3Z-T86-IL2
투광기 E3Z-T86-L-IL2
수광기 E3Z-T86-D-IL2
코드
인출
타입
(2m)
COM3 E3Z-T81-IL3 2M
투광기 E3Z-T81-L-IL3 2M
수광기 E3Z-T81-D-IL3 2M
커넥터
중계
타입
(M12)
 E3Z-T81-M1TJ-IL3 0.3M
투광기 E3Z-T81-L-M1TJ-IL3 0.3M
수광기 E3Z-T81-D-M1TJ-IL3 0.3M
커넥터
타입
(M8)
 E3Z-T86-IL3
투광기 E3Z-T86-L-IL3
수광기 E3Z-T86-D-IL3
회귀
반사 형
(MSR
기능 포함)
3542_lu_1_​​2
* 1
코드
인출
타입
(2m)
4m [100mm]
* 2
(E39-R1S
사용시)
(빨간불)
COM2 E3Z-R81-IL2 2M
커넥터
중계
타입
(M12)
 E3Z-R81-M1TJ-IL2 0.3M
커넥터
타 입
(M8)
 E3Z-R86-IL2
코드
인출
타입
(2m)
COM3 E3Z-R81-IL3 2M
커넥터
중계
타입
(M12)
 E3Z-R81-M1TJ-IL3 0.3M
커넥터
타입
(M8)
 E3Z-R86-IL3
확산
반사 형
3542_lu_1_​​3코드
인출
타입
(2m)
1m
(적외선)
COM2 E3Z-D82-IL2 2M
커넥터
중계
타입
(M12)
 E3Z-D82-M1TJ-IL2 0.3M
커넥터
타입
(M8)
 E3Z-D87-IL2
코드
인출
타입
(2m)
COM3 E3Z-D82-IL3 2M
커넥터
중계
타입
(M12)
 E3Z-D82-M1TJ-IL3 0.3M
커넥터
타입
(M8)
 E3Z-D87-IL3
코드
인출
타입
(2m)
90mm
(미세 빔)
(빨간불)
COM2 E3Z-L81-IL2 2M
커넥터
중계
타입
(M12)
  E3Z-L81-M1TJ-IL2 0.3M
커넥터
타입
(M8)
 E3Z-L86-IL2
코드
인출
타입
(2m)
COM3 E3Z-L81-IL3 2M
커넥터
중계
타입
(M12)
  E3Z-L81-M1TJ-IL3 0.3M
커넥터
타입
(M8)
 E3Z-L86-IL3



주. icon_01DL 소프트웨어 파일 소프트웨어에서 다운로드하십시오.
* 1. 반사판는 포함되어 있지 않습니다. 용도에 따라 별도의 반사판을 구입하십시오.
* 2. 검출 거리는 E39-R1S 사용시의 거리입니다.
        또한 센서와 반사판의 거리는 [] 안의 수치 이상 떨어 뜨려 설정하십시오.
* 3. 투과형 표준 가격 표준 재고 투광기 · 수 광기 세트입니다.

액세서리 (별매)

슬릿

(투과형) 센서에 포함되어 있지 않으므로 필요에 따라 주문하세요.



슬릿 폭검출 거리최소 검출 물체
(참고치)
형식수량
형태 E3Z-T □
φ0.5mm50mmφ0.2mmE39-S65A투 / 수 광기 각 1 매
φ1mm200mmφ0.4mmE39-S65B
φ2mm800mmφ0.7mmE39-S65C
0.5 × 10mm1mφ0.2mmE39-S65D
1 × 10mm2.2mφ0.5mmE39-S65E
2 × 10mm5mφ0.8mmE39-S65F



반사판

(회귀 반사 형용 필수) 센서에 포함되어 있지 않으므로 반드시 주문하십시오.



이름검출 거리 *형식수량비고
형태 E3Z-R
정격참고치
반사판3m [100mm]-E39-R11 개· 회귀 반사 형에 반사
 플레이트는 포함되어 있지
 않습니다.
모양 E3Z-R □의
 MSR 기능이 활성화
 됩니다.
4m [100mm]-E39-R1S1 개
-5m [100mm]E39-R21 개
-2.5m [100mm]E39-R91 개
-3.5m [100mm]E39-R101 개
방담 코트 유형-3m [100mm]E39-R1K1 개
소형 반사판-1.5m [50mm]E39-R31 개
테이프 형 반사판-700mm [150mm]E39-RS11 장
-1.1m [150mm]E39-RS21 장
-1.4m [150mm]E39-RS31 장



주 1. 정격 이외의 반사판을 사용하는 경우는 설정시 안정 표시등이 켜져 있는지 확인하고 사용하십시오.
    2. icon_01자세한 내용은 E39-L / E39-S / E39-R의 "종류 / 가격 (반사판 일람표)"를 참조하십시오.
* 센서 및 반사 판 사이의 거리는 [] 안의 수치 이상 떨어 뜨려 설정하십시오.

설치 금속

센서에 포함되어 있지 않으므로 필요에 따라 주문하세요.



형상형식
(재질)
수량비고
3542_lu_4_1E39-L153
(SUS304)
* 1
1 개설치 금속
3542_lu_4_2E39-L104
(SUS304)
* 1
1 개
3542_lu_4_3E39-L43
(SUS304)
* 2
1 개가로 형태 설치 금속
3542_lu_4_4E39-L142
(SUS304)
* 2
1 개가로 형 보호 커버 금구
3542_lu_4_5E39-L44
(SUS304)
1 개뒷면 설치용 브래킷
3542_lu_4_6E39-L98
(SUS304)
* 2
1 개보호 커버 금구
3542_lu_4_7E39-L150
(SUS304)
1 개<센서 조정기>
컨베이어 등의 알루미늄 프레임 레일에
쉽게 설치 · 간단 조정.
좌우 조정시
3542_lu_4_8E39-L151
(SUS304)
1 개
3542_lu_4_9E39-L144
(SUS304)
* 2
1 개소형 보호 커버 손잡이
E3Z 전용)



주 1. 투과형의 경우에는 투 · 수광 기용 2 개 주문하십시오.
    2. icon_01자세한 내용은 E39-L / E39-S / E39-R의 "종류 / 가격 (설치 금속 일람표)"를 참조하십시오.
* 1. 커넥터 타입 센서 바로 밑에 부착면이 있다고 사용할 수 없습니다.
       이 경우 커넥터 중계 타입을 사용하십시오.
* 2. 커넥터 유형은 사용할 수 없습니다.

센서 I / O 커넥터

(커넥터 타입 커넥터 중계 타입 필수) 센서에 포함되어 있지 않으므로 반드시 주문하십시오.



크기종류형상코드 길이형식
M12한쪽
커넥터
스마트 클릭
커넥터
스트레이트 형 * 2
3542_lu_5_12m XS5F-D421-D80-F
5m XS5F-D421-G80-F
스마트 클릭
커넥터
L 형 * 2 * 3
3542_lu_5_22m XS5F-D422-D80-F
5m XS5F-D422-G80-F
양쪽
커넥터
* 1
스마트 클릭
커넥터
스트레이트 /
스트레이트 * 2
3542_lu_5_32m XS5W-D421-D81-F
5m XS5W-D421-G81-F
스마트 클릭
커넥터
L 형 / L 형 * 2 * 3
3542_lu_5_42m  XS5W-D422-D81-F
5m  XS5W-D422-G81-F
M8한쪽
커넥터
스트레이트 형 * 33542_lu_5_52m XS3F-M421-402-A
5m XS3F-M421-405-A
L 형 * 3 * 43542_lu_5_62m XS3F-M422-402-A
5m XS3F-M422-405-A
M8 소켓 /
M12 플러그
양쪽
커넥터
M8-M12
(스마트 클릭)
변환 케이블 * 2
3542_lu_5_70.2m  XS3W-M42C-4C2-A



주 1. 투과형의 경우에는 투 · 수광 기용 2 개 주문하십시오.
    2. icon_01자세한 내용은 "센서 I / O 커넥터 / 센서 컨트롤러"를 참조하십시오.
* 1. 스트레이트 형 / L 형의 조합도 있습니다.
* 2 커넥터 캔 합친 후 회전하지 않습니다.
* 3. 코드 인출 방향 센서 투 · 수광면의 180도 반대 방향으로 고정됩니다.

Specifications

정격 / 성능

IO-Link 타입



검출 방식투과형회귀 반사 형
(MSR 기능 포함)
확산 반사 형미세 빔 타입
형식PNP
출력
코드
서랍
 E3Z-T81-IL □ E3Z-R81-IL □ E3Z-D82-IL □ E3Z-L81-IL □
커넥터
중계
(M12)
 E3Z-T81-
M1TJ-IL □
 E3Z-R81-M1TJ-
IL □
 E3Z-D82-M1TJ-
IL □
E3Z-L81-M1TJ-
IL □
커넥터
(M8)
 E3Z-T86-IL □ E3Z-R86-IL □형E3Z-D87-IL □ E3Z-L86-IL □
검출 거리15m4m [100mm] *
(E39-R1S 사용시)
3m [100mm] *
(E39-R1 사용시)
1m
(흰색 도화지
300 × 300mm)
90 ± 30mm
(흰색 도화지
100 × 100mm)
투광 스폿 지름
(참고치)
-φ2.5mm
(검출 거리
90mm시)
표준 검출 물체φ12mm 이상의
불투명체
φ75mm 이상의
불투명체
-
최소 검출 물체
(참고치)
-φ0.1mm
응차 (대표 예)--검출 거리의 20 % 이하"특성 데이터"를
참조
지향 각투 · 수 광기 :
각 3 ~ 15 °
2 ~ 10 °-
광원 (발광 파장)적외 발광 다이오드
(870nm)
적색 발광 다이오드
(660nm)
적외 발광 다이오드
(860nm)
적색 발광 다이오드
(650nm)
전원 전압DC10 ~ 30V (리플 (pp) 10 % 포함)
소비 전류50mA 이하
(투광기 25mA 이하,
수 광기 25mA 이하)
30mA 이하
제어 출력부하 전원 전압 DC30V 이하, 부하 전류 100mA 이하
(잔류 전압 부하 전류 10mA 미만 : 1V 이하 부하 전류 10 ~ 100mA 미만 : 2V ​​이하)
PNP 오픈 콜렉터 출력 형, 입 광시 ON / 차광시 ON 전환 식
표시 등표준 I / O 모드 (SIO 모드)시 : 동작 표시 (주황색 / 점등) 안정 표시 (녹색 / 점등)
IO-Link 모드 : 동작 표시 (주황색 / 점등) 통신 표시 (녹색 / 점멸 (1s주기) )
보호 회로전원 역 접속 보호,
출력 단락 보호
출력 역 접속 보호
전원 역 접속 보호, 출력 단락 회로 보호, 출력 역 접속 보호, 상호 간섭 방지 기능
응답 시간동작 · 복귀 : 각 1ms 이하
감도 조정볼륨 조절 / IO-Link 통신으로 설정
사용 주위 조도수광면 조도 백열 램프 : 3000lx 이하, 태양 광 : 10000lx 다음
주위 온도 범위동작시 : -25 ~ + 55 ℃ (단, 결빙, 결로하지 않을 것)
보존시 : -40 ~ + 70 ℃ (단, 결빙, 결로하지 않을 것)
주위 습도 범위동작시 : 35 ~ 85 % RH, 보존시 : 35 ~ 95 % RH (단, 결로하지 않을 것)
절연 저항20MΩ 이상 (DC500V 메가에서)
내전압AC1000V 50 / 60Hz 1min
진동 (내구)10 ~ 55Hz ​​복 진폭 1.5mm X, Y, Z 각 방향 2h 복 진폭
충격 (내구)500m / s 2 X, Y, Z 각 방향 3 회
보호 구조IEC60529 규격 IP67
연결 방식코드 인출 타입 (표준 코드 길이 2m), M12 커넥터 중계 타입 (표준 코드 길이 0.3m), M8 커넥터 타입
질량
(고린도
포 상
태)
코드 인출
타입 2m
약 120g약 65g
M12 커넥터
중계 타입
약 60g약 30g
M8 커넥터
타입
약 30g약 20g
재질케이스폴리 부틸 렌 테레 프탈레이트 (PBT)
표시부변성 폴리아
렌즈 부변성 폴리아메타 크릴 수지 (PMMA)변성 폴리아
주요 IO-Link 기능입 광시 ON / 차광시 ON 동작 모드 전환 입광 불안정 / 차광 불안정 검출 레벨 설정,
제어 출력 타이머 기능 및 타이머 시간 선택,
입광 불안정 / 차광 불안정 출력 ( IO-Link 모드)의 ON 지연 타이머 시간 선택,
교육 수준 설정 및 교육의 실행 수광 감도 레벨 설정, 모니터 출력,
통전 시간의 읽기 이니셜 재설정
통신
사양
IO-Link
사양
Ver1.1
전송 속도-IL3 : COM3 (230.4kbps) - IL2 : COM2 (38.4kbps)
데이터 길이PD 크기 : 2byte,
OD 크기 : 1byte (M-sequence type : TYPE_2_2)
최소
사이클
타임
IL3 (COM3) : 1ms, -IL2 (COM2) : 2.3ms
부속품설명서 참고. 반사판 장착 브래킷은 별매



* 센서 및 반사 판 사이의 거리는 [] 안의 수치 이상 떨어 뜨려 설정하십시오.

Dimensions

(단위 : mm)

본체

투과형 *

코드 인출 타입

 E3Z-T81-IL □

E3Z - [] - IL는 [] 치수 (3)

커넥터 유형

 E3Z-T86-IL □
E3Z - [] - IL는 [] 치수 (4)



* 투과형 (E3Z-T □□) 투광기, 수 광기 세트 형식을 게재하고 있습니다.
    투광기 형식은 "-L"(예 :  E3Z-T81-IL □ -L 2M), 광기의 형식은 "-D"
    (예 : 형E3Z-T81-IL □ -D 2M)이 더해진 표기 입니다.
투광기, 수 광기 각각의 형식은 "종류 / 가격"을 참조하십시오.

    icon_01

반사 형

코드 인출 타입

 E3Z-R81-IL □
E3Z-D82-IL □
E3Z-L81-IL □

E3Z - [] - IL는 [] 치수 (7)

커넥터 유형

 E3Z-R86-IL □
E3Z-D87-IL □
E3Z-L86-IL □

E3Z - [] - IL는 [] 치수 (8)

주.  E3Z-D □ 2 / D □ 7 렌즈는 검은 색입니다.

액세서리 (별매)

슬릿

E39-S65A
형 E39-S65B
형 E39-S65C

E3Z - [] - IL는 [] 치수 (12)

E39-S65D
E39-S65E
E39-S65F

E3Z - [] - IL는 [] 치수 (13)

설치 금속

E39-L44

E3Z - [] - IL는 [] 치수 (15)

E39-L104

E3Z - [] - IL는 [] 치수 (16)

반사판

센서 I / O 커넥터

END
