초소형 코드 인출 타입 (직류형)

초소형 코드 인출 타입 (직류형) 요약정보 및 구매

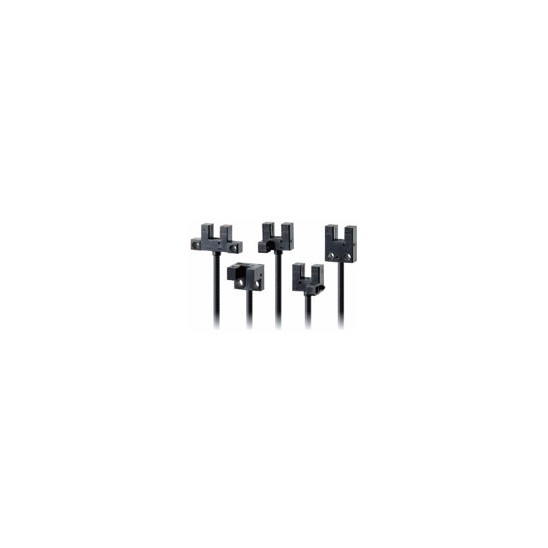

EE-SX95

▶ M2/M3 나사 설치 가능한 초소형 센서

제조사 OMRON
판매가격 전화문의
배송비결제 주문시 결제

상품 상세설명





Features

M2/M3 나사 설치 가능

M2/M3 나사에 의한 설치가 가능하여, 이미 사용하고 있는 M2 나사 전용 소형 센서에서도 간단하게 변환할 수 있습니다.

안심 검색 홈 깊이 : 클래스 최대 6.5mm (2013 년 4 월 현재 당사 조사)

홈이 깊어 검출 물체가 홈 바닥에 닿지 않기 때문에, 기기 설계에 여유가 생깁니다.

EE-SX95 특징 3

삽입 깊이를 쉽게 확인할 수 있는 검색창 표시

삽입 홈에 검색창 위치가 표시되어 있으므로 검출 물체가 검색창을 가로막고 있는지를 육안으로 확인 가능하고, 삽입 깊이의 확인이 쉬워집니다.

여러 방향에서 표시등을 확인할 수 있기 때문에 모든 설치 장소에 대응 가능

입광 표시등이 최대 4방향에서 확인할 수 있기 때문에 모든 설치 장소에 대응 가능합니다.

EE-SX95 특징 5



Lineup

※ ◎ 표시 또는 회색 배경 표기의 기종은 표준 재고 기종입니다. 무 표시 (주문 생산 기종)의 납기에 대해서는 거래 대리점에 문의하십시오.

본체

검출 방식 : 투과형 (구형)
탐지 거리 : 5mm (홈 폭거리)
동작 모드 : 입광시 ON, 차광시 ON의  2출력 장비



형상연결 방식
(코드 길이)
출력 형태형식
표준형
3199_lu_1_​​1
표준 코드
인출 타입 (1m)
NPN 출력EE-SX950-​​W 1M * 1
PNP 출력EE-SX950P-W 1M * 2
로봇 코드
인출 타입 (1m)
NPN 출력EE-SX950-​​R 1M * 1
L 형
3199_lu_1_​​2
표준 코드
인출 타입 (1m)
NPN 출력EE-SX951-W 1M * 1
PNP 출력EE-SX951P-W 1M * 2
로봇 코드
인출 타입 (1m)
NPN 출력EE-SX951-R 1M * 1
F 형
3199_lu_1_​​3
표준 코드
인출 타입 (1m)
NPN 출력EE-SX952-W 1M * 1
PNP 출력EE-SX952P-W 1M * 2
로봇 코드
인출 타입 (1m)
NPN 출력EE-SX952-R 1M * 1
R 형
3199_lu_1_​​4
표준 코드
인출 타입 (1m)
NPN 출력EE-SX953-W 1M * 1
PNP 출력EE-SX953P-W 1M * 2
로봇 코드
인출 타입 (1m)
NPN 출력EE-SX953-R 1M * 1
U 형
3199_lu_1_​​5
표준 코드
인출 타입 (1m)
NPN 출력EE-SX954-W 1M * 1
PNP 출력EE-SX954P-W 1M * 2
로봇 코드
인출 타입 (1m)
NPN 출력EE-SX954-R 1M * 1



* 1. 코드 길이 3m 타입의 형식은 EE-SX95 □ - □ 3M 입니다. (예 : EE-SX950-W 3M)
* 2. PNP 출력의 로봇 코드 인출 타입 (1m)의 형식은 EE-SX95 □ PR 1M 입니다. (예 : EE-SX950P-R 1M)



Specifications

유형표준형L 형F 형R 형U 형
NPN코드 인출 타입EE-SX950-​​□EE-SX951-□EE-SX952-□EE-SX953-□EE-SX954-□
PNP코드 인출 타입EE-SX950P-□EE-SX951P-□EE-SX952P-□EE-SX953P-□EE-SX954P-□
검출 거리5mm (홈폭)
표준 검출 물체1.8 × 0.8mm 이상의 불투명체
응차0.025mm 이하 * 1
광원
(피크 발광 파장)
적외 발광 다이오드 (940nm)
표시등입광시 점등 (적색 발광 다이오드)
전원 전압DC5 ~ 24V ± 10 % 리플 (pp) 10 % 이하
소비 전류15mA 이하
제어 출력부하 전원 전압 : DC5 ~ 24V
부하 전류 : 50mA 이하
오프 전류 : 0.5mA 이하
잔류 전압 : 0.7V 이하 (부하 전류 50mA인 경우) 0.4V 이하 (부하 전류 5mA인 경우)
보호 회로부하 단락 보호
응답 주파수1kHz 이상 (평균값은 3kHz) * 2
사용 주위 조도수광면 조도 형광등 : 1000lx 이하
주위 온도 범위동작 시 : -25 ~ +55 ℃, 보존 시 : -30 ~ +80 ℃ (결빙 · 결로되지 않을 것)
주위 습도 범위동작 시 : 5 ~ 85 % RH, 보존 시 : 5 ~ 95 % RH (결빙 · 결로되지 않을 것)
진동 (내구)10 ~ 2,000 Hz (피크 가속도 150m / s 2 )
편진폭 : 0.75mm X, Y, Z 각 방향 2.5h (15min주기 10사이클)
충격 (내구)500m / s 2 X, Y, Z 각 방향 3 회
보호 구조IP50 IEC60529 표준
연결 방식코드 인출 타입 (표준 코드 길이 1m)
질량
(포장 상태)
코드 인출 타입약 15g
재질케이스
커버
폴리부틸렌 테레프탈레이트 (PBT)
투 · 수광부폴리카보네이트 (PC)



* 1. 홈 옆 방향으로 검출 물체를 이동했을 경우의 값입니다.
* 2. 응답 주파수의 측정은 아래 그림의 원판을 회전시킨 경우의 값입니다.

EE-SX95 Specifications 2



Dimensions



EE-SX950-[]
EE-SX950P-[]

EE-SX95 Dimensions 3

EE-SX951-[]
EE-SX951P-[]

EE-SX95 Dimensions 4

EE-SX952-[]
EE-SX952P-[]

EE-SX95 Dimensions 5

*이 돌기는 회전 방지를위한 것입니다. 설치 시에는 φ2.1 ~ 2.3mm의 구멍을 뚫어 (고정) 사용하십시오.

EE-SX953-[]
EE-SX953P-[]

EE-SX95 Dimensions 6

*이 돌기는 회전 방지를 위한 것입니다. 설치 시에는 φ2.1 ~ 2.3mm의 구멍을 뚫어 (고정) 사용하십시오.

EE-SX954-[]
EE-SX954P-[]

EE-SX95 Dimensions 7
