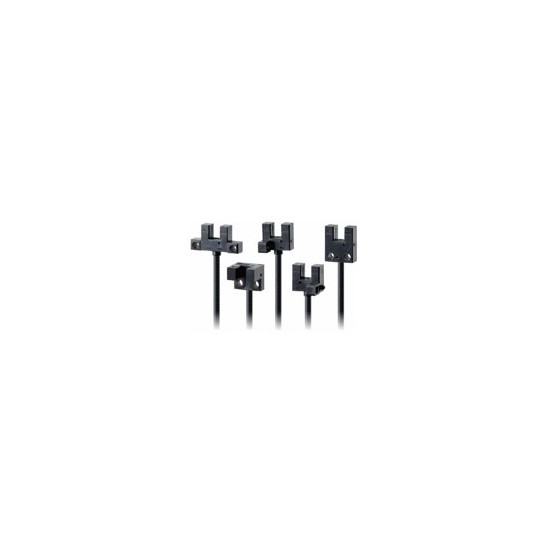

EE-SX97

▶ 심플하지만 고성능!
▶ 커넥터 내장으로 소형 쉽게 연결이 가능

제조사 OMRON
판매가격 전화문의
배송비결제 주문시 결제

상품 상세설명





Features

편리한 사용을 간단하게 실현 고성능을 제안합니다.

커넥터 내장형으로 소형화 쉽게 연결이 가능

커넥터를 내장 화하는 것으로, 외형 점유 치수를 크게 소형화.
또한 시판의 범용 커넥터 채용으로 배선 비용을 줄일 수 있습니다.

역 접속 보호 회로가 내장되어 안심

역 접속 보호 기능을 내장하여 전원 역 접속, 출력 역 접속을 보호합니다.
임베디드 현장의 고객도 안심하고 사용하실 수 있습니다.

입 광시 ON / 차광시 ON 2 출력을 장비

입 광시 ON / 차광시 ON 2 출력을 전기종에 장비하고 있기 때문에, 사용 상황에 따라 배선만으로 출력 전환이 가능합니다.

보기 쉬운 표시 등

다 방향 (최대 4 방향)에서 표시등이 확인할 수 있으며, 각 설치 장소에 대응 가능합니다.

[PAT 출원]
열 셧다운 회로 내장

NPN 출력 타입의 OUT2 제어 출력에 열 셧다운 회로에 의한 출력 과전류 보호 기능을 제공합니다.



Lineup

※ ◎ 표시 또는 회색 배경 표기 기종은 표준 재고 기종입니다. 무 표시 (주문 생산 기종)의 납기에 대해서는 거래 대리점에 문의하십시오.

본체



형상검출
방식
연결
방식
검출
거리
동작
모드
표시등
모드
형식
NPN 출력PNP 출력
표준형
2716_lu_1_​​1
투과형
(홈형)
커넥터
유형
(4 극)
5mm
(홈 폭)
입 광시 ON
차광시 ON
2 출력 장비
입 광시
점등
EE-SX970-C1EE-SX970P-C1
L 형
2716_lu_1_​​2
EE-SX971-C1EE-SX971P-C1
T형 구중심
7mm
2716_lu_1_​​3
EE-SX972-C1EE-SX972P-C1
밀착 취부 형
2716_lu_1_​​4
EE-SX974-C1EE-SX974P-C1
T형 구중심
10mm
2716_lu_1_​​5
EE-SX975-C1EE-SX975P-C1
F 형
2716_lu_1_​​6
EE-SX976-C1EE-SX976P-C1
R 형
2716_lu_1_​​7
EE-SX977-C1EE-SX977P-C1



액세서리



종류코드 길이형식
유선 커넥터1mEE-1017 1M
3m EE-1017 3M
로봇 코드 첨부 커넥터1mEE-1017-R 1M
3m EE-1017-R 3M





Specifications
종류표준형L 형T 형 구중심 7mm밀착 취부 형
NPNEE-SX970-C1EE-SX971-C1EE-SX972-C1EE-SX974-C1
PNPEE-SX970P-C1EE-SX971P-C1EE-SX972P-C1EE-SX974P-C1
검출 거리5mm (홈 폭)
표준 검출 물체2 × 0.8mm 이상의 불투명체
0.025mm 이하 * 1
광원 (피크 발광 파장)적외 발광 다이오드 (940nm)
표시 등입 광시 점등 (황색 발광 다이오드)
전원 전압DC5 ~ 24V ± 10 % 리플 (pp) 10 % 이하
소비 전류21mA 이하
제어 출력부하 전원 전압 : DC5 ~ 24V
부하 전류 : 50mA 이하
오프 전류 : 0.5mA 이하
잔류 전압 : 1.0V 이하 (부하 전류 50mA시), 0.4V 이하 (부하 전류 5mA시)
보호 회로전원 역 접속 보호, 출력 역 접속 보호, 출력 과전류 보호 (NPN 유형 OUT2 만 작동합니다)
응답 주파수1kHz 이상 (평균은 3kHz) * 2
사용 주위 조도수광면 조도 형광등 : 1,000lx 다음
주위 온도 범위동작시 : -25 ~ +55 ℃ 보존시 : -30 ~ +80 ℃ (단, 결빙, 결로하지 않을 것)
주위 습도 범위동작시 : 5 ~ 85 % RH 저장시 : 5 ~ 95 % RH (단, 결빙, 결로하지 않을 것)
진동 (내구)10 ~ 2000Hz 편 진폭 0.75mm X, Y, Z 각 방향 스위프 시간 : 15 분 청소 횟수 : 10 회
충격 (내구)500m / s 2 X, Y, Z 각 방향 3 회
보호 구조IEC60529 규격 IP50
연결 방식커넥터 유형
질량 (포장 상태)약 3g
재질케이스 커버폴리 부틸 렌 테레 프탈레이트 (PBT)
투 · 수광부폴리 카보네이트 (PC)





종류T 형 구중심 10mmF 형R 형
NPNEE-SX975-C1EE-SX976-C1EE-SX977-C1
PNPEE-SX975P-C1EE-SX976P-C1EE-SX977P-C1
검출 거리5mm (홈 폭)
표준 검출 물체2 × 0.8mm 이상의 불투명체
0.025mm 이하 * 1
광원 (피크 발광 파장)적외 발광 다이오드 (940nm)
표시 등입 광시 점등 (황색 발광 다이오드)
전원 전압DC5 ~ 24V ± 10 % 리플 (pp) 10 % 이하
소비 전류21mA 이하
제어 출력부하 전원 전압 : DC5 ~ 24V
부하 전류 : 50mA 이하
오프 전류 : 0.5mA 이하
잔류 전압 : 1.0V 이하 (부하 전류 50mA시), 0.4V 이하 (부하 전류 5mA시)
보호 회로전원 역 접속 보호, 출력 역 접속 보호, 출력 과전류 보호 (NPN 유형 OUT2 만 작동합니다)
응답 주파수1kHz 이상 (평균은 3kHz) * 2
사용 주위 조도수광면 조도 형광등 : 1,000lx 다음
주위 온도 범위동작시 : -25 ~ +55 ℃ 보존시 : -30 ~ +80 ℃ (단, 결빙, 결로하지 않을 것)
주위 습도 범위동작시 : 5 ~ 85 % RH 저장시 : 5 ~ 95 % RH (단, 결빙, 결로하지 않을 것)
진동 (내구)10 ~ 2000Hz 편 진폭 0.75mm X, Y, Z 각 방향 스위프 시간 : 15 분 청소 횟수 : 10 회
충격 (내구)500m / s 2 X, Y, Z 각 방향 3 회
보호 구조IEC60529 규격 IP50
연결 방식커넥터 유형
질량 (포장 상태)약 3g
재질케이스 커버폴리 부틸 렌 테레 프탈레이트 (PBT)
투 · 수광부폴리 카보네이트 (PC)



* 1. 홈의 측면에 검출 물체를 이동 한 경우의 값입니다.
* 2 응답 주파수 측정은 아래 그림의 원판을 회전시킨 경우의 값입니다.

접속 용 커넥터



항목품명코드 부착 커넥터로봇 코드 첨부 커넥터
형식EE-1017EE-1017-R
형상
접촉 저항25mΩ 이하 (DC10mA 20mV 이하에서)
삽입 력20N 이하
발거 힘1.5N 이상
코드 길이1m, 3m
사용 주위 온도 범위-10 ~ +60 ℃
재질하우징나일론
연락처인청동





Dimensions

Caution: All units are in millimeters unless otherwise indicated.

Tolerance class IT16 applies to dimensions in this datasheet unless otherwise specified.

Sensors

EE-SX970-C1
EE-SX970P-C1

EE-SX97 Dimensions 3

EE-SX971-C1
EE-SX971P-C1

EE-SX97 Dimensions 4

EE-SX972-C1
EE-SX972P-C1

EE-SX97 Dimensions 5

EE-SX974-C1
EE-SX974P-C1

EE-SX97 Dimensions 6

EE-SX975-C1
EE-SX975P-C1

EE-SX97 Dimensions 7

EE-SX976-C1
EE-SX976P-C1

EE-SX97 Dimensions 8

EE-SX977-C1
EE-SX977P-C1

EE-SX97 Dimensions 9

Accessories (Order Separately)

Connector

Connector with Cable
EE-1017
Connector with Robot Cable
EE-1017-R

EE-SX97 Dimensions 12
